BrutBox V1

La Brutbox v1.0 est un contrôleur MIDI/USB que l'on peut connecter à son ordinateur. Un micro-contrôleur Teensy 2.0 envoie les données de 8 capteurs simples (mono signal) : pression, bouton, lumière, distance, rotatif.

Tous les fichiers sur : https://git.framasoft.org/resonance/brutbox

Électronique

  • Plaque de cuivre présensibilisée et matériel pour fabriquer un circuit imprimé
  • Capteurs : distance (x2), luminosité LDR (x2), potentiomètre (x2), pression (x1) et bouton d'arcade (x2)
  • Prise USB A (x8) et B (x8)

Nous utilisons pour le moment, la carte Teensy 2.0 qui permet de convertir en MIDI les données de nos capteurs. En guise de connectique nous avons opté pour des connecteurs USB (pour éviter les faux contacts).

Gravure :
On fait de la gravure a l'anglaise avec une fraiseuse numérique, vitesse 100mm/m, hauteur de passe 0.1mm. Cela prend environ 40 minutes pour faire la carte principale et 10 minutes par plaque USB B.

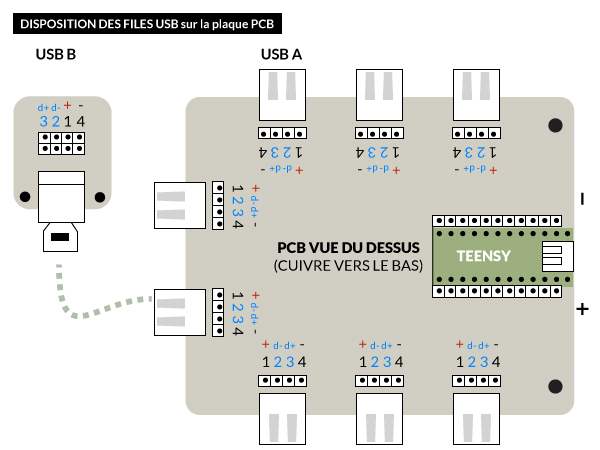

On utilise +, - et D+

Prise usb A

D = d+

Boîtes

Découpe de plaques en bois de 3mm avec une machine à découpe laser.

Logiciel

Code Teensy pour recevoir huit capteurs analogiques et envoyer les informations en MIDI :

teensy-8-in.ino
