Controleurs D.I.Y.

Capteurs

Voir la liste des captations D.I.Y possibles.

Pour construire son interface il faut choisir ses capteurs et connaître leurs spécificités.

  • Bouton : 2 états (fermé, il laisse passer le courant, ouvert, il ne le laisse pas passer)
  • Potentiomètre : fait varier la résistance en fonction de la rotation
  • Fader : idem potentiomètre mais avec un déplacement en translation
  • Photorésistance : état analogique en fonction de la lumière, fait varier la résistance comme un potentiomètre
  • Capteur de pression : idem photorésistance avec pression
  • Thermistance : idem avec chaleur

Arduino

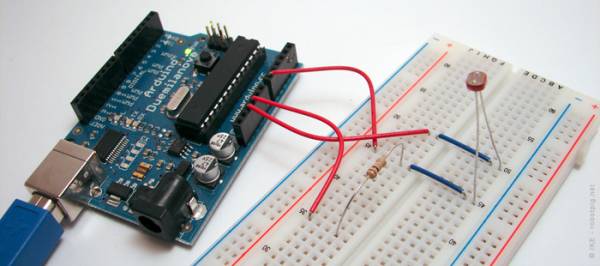

Les cartes Arduino (20-35€) permettent de communiquer en USB vers son ordinateur et de brancher capteurs et actionneurs.

Avantages :

  • Grande communauté, Open Source
  • Très flexibles, voir très peu cher si on ne prend que le micro-contrôleur ATMEGA.
  • Grand choix de cartes pour adapter à un projet
  • Programmable
  • Actionneurs en PWM et Servo

Inconvénients :

  • Nécessite l'installation de Driver
  • Difficultés pour communiquer en MIDI. Besoin de logiciel intermédiaire (Pure Data, etc..). Néanmoins, l'USB Midi en natif est résolu avec les bibliothèques HIDUINO pour les cartes UNO et Mega.

Exemple : DART

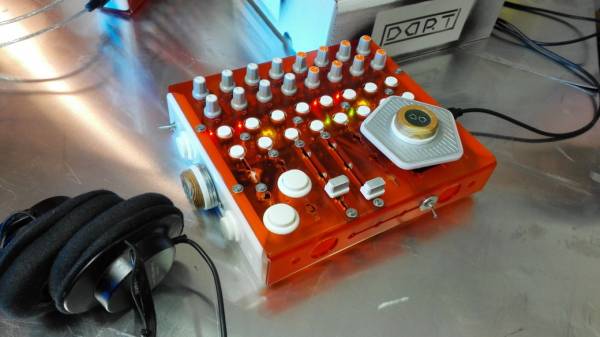

Excellent exemple de nos amis de Catane en Sicile : DART. Avec une Arduino UNO qui communique en USB/Midi, des multiplexeurs et 48 capteurs dont un capteur de distance et un capteur capacitif !

HID

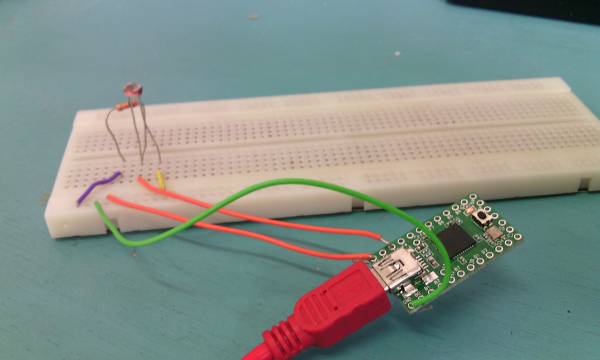

Le HID est le protocole utilisé pour les claviers, souris, joystick… C'est donc un standard pour les appareils connectés à un ordinateur. On peut utiliser les cartes Teensy (20€).

Avantages :

  • Plug'n'play
  • Résolution assez haute (1024)
  • Possibilité de bidouiller un vieux Joystick
  • Pas de driver à installer pour l'HID ou le MIDI.

Inconvénients :

  • Moins Open Source

Midi

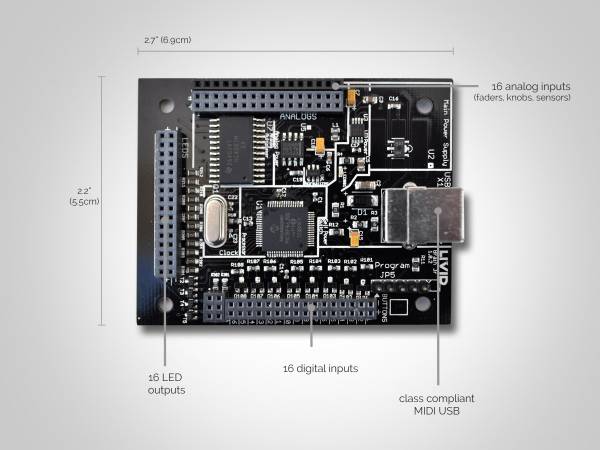

On peut utiliser aussi la carte Teensy pour se fabriquer son contrôleur MIDI ! Il existe d'autre cartes pour faire ses controleur en MIDI, mais un peu cher (49$).

Avantages :

  • Plug'n'play sur la plupart des logiciels de musique
  • Simple

Inconvénients :

  • Résolution assez basse (127)

Liens :
