Atelier mezzanine

  • Pour les adhérents du Fablab LFO
  • Dates : du 6 au 9 mars 2018, de 10h à 17h
  • Publics: À partir de 18 ans, étudiants, adultes, débutants ou confirmés
  • Inscription à info[at]reso-nance.org ou mediation[at]zinclafriche.org
  • Formateurs : reso-nance numérique et manu morvan

Objectifs pédagogiques

Construire une mezzanine en découvrant des techniques numérique de conception et des savoirs-faire artisanaux de menuiserie.

Objectifs numérique

  • Découvrir la modélisation Freecad (part design, part )
  • Cotation mise en plan avec atelier (drawing measurement)
  • Découvrir la simulation de force dans Freecad (FEM)
  • Export stl . et impression 3d d'une petite maquette

Objectifs menuiserie

  • Connaitre le vocabulaire du bois (Solive, bastaings, chevron, etc..)

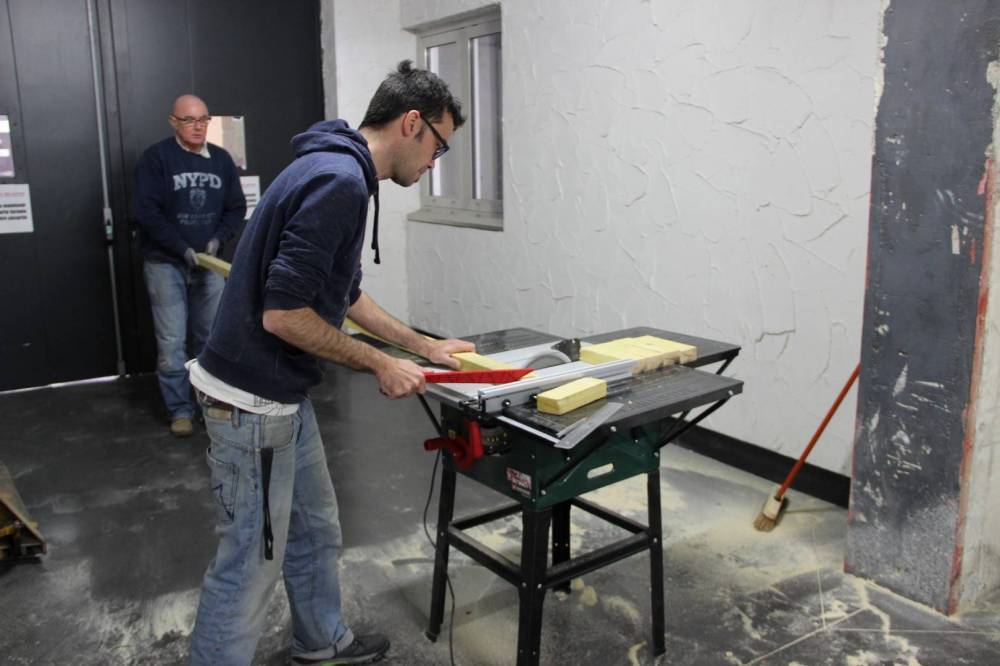

  • Les différents outils (Scie sur table, onglet, japonaise, couteau à bois, circulaire, sauteuse..)
  • Les différents bois (essence) et les possibilité de recuperation

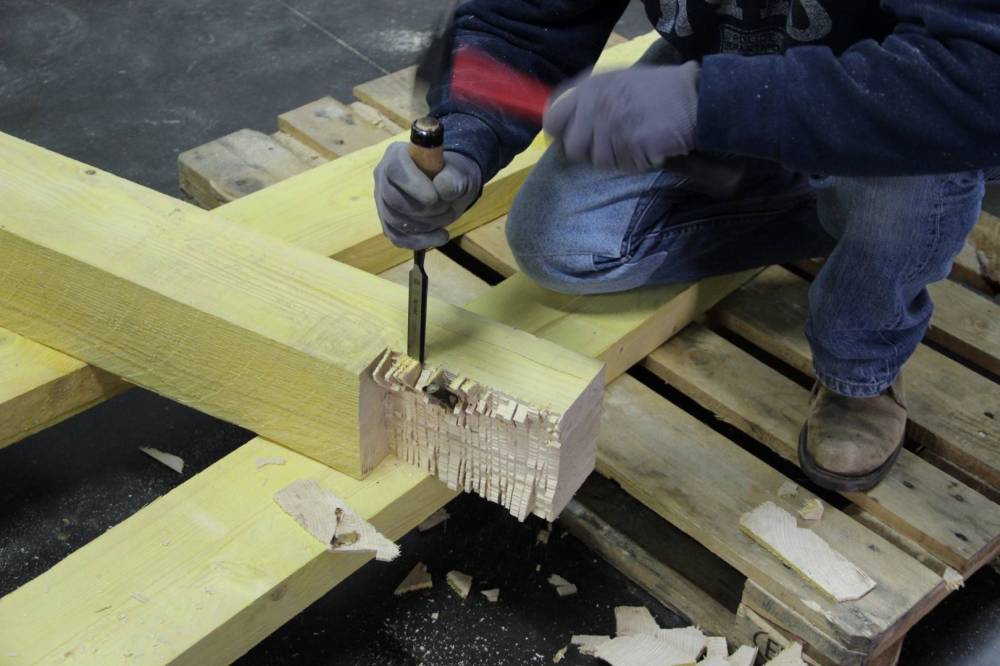

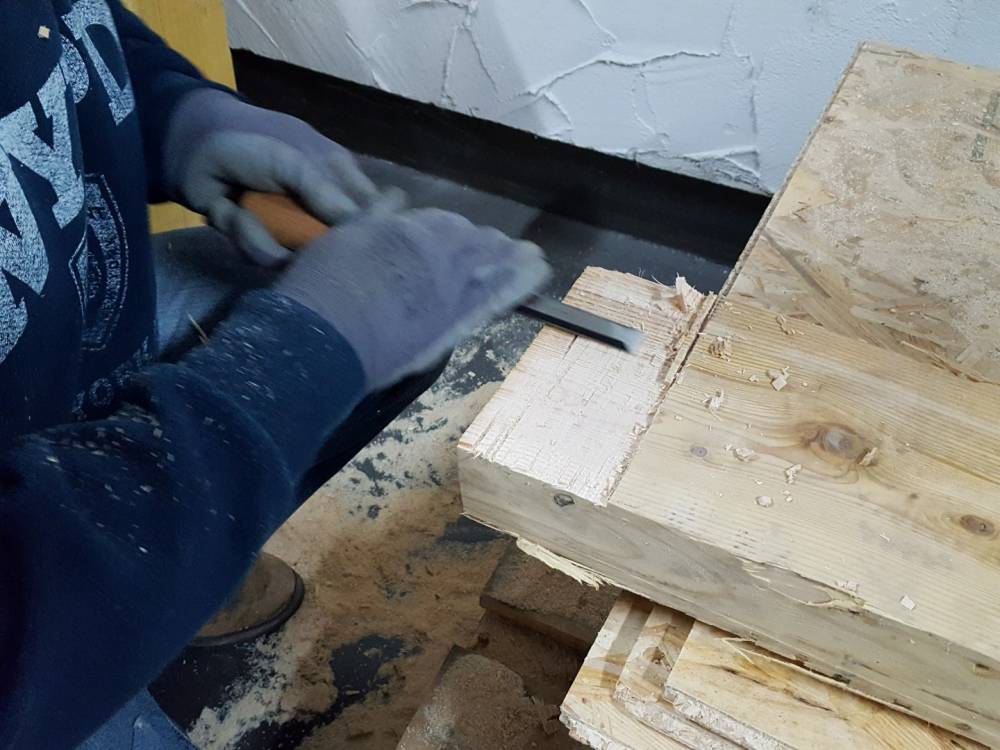

  • Découverte de techniques d'assemblages diverses (equerre metal, chevilles bois, tenons …)
  • Travaux pratique : Réalisation de la mezzanine en groupe
  • Découverte des techniques de Manu morvan pour créer des décors organiques.

Déroulé

  • Un mois à l'avance : liste du materiel et plan et logistique

Lors de l'atelier : des temps théoriques sont programmés entre temps pratiques.

  • Introduction : Vocabulaire du bois et les différents outils
  • Démonstration Freecad , conception du plan (2h)

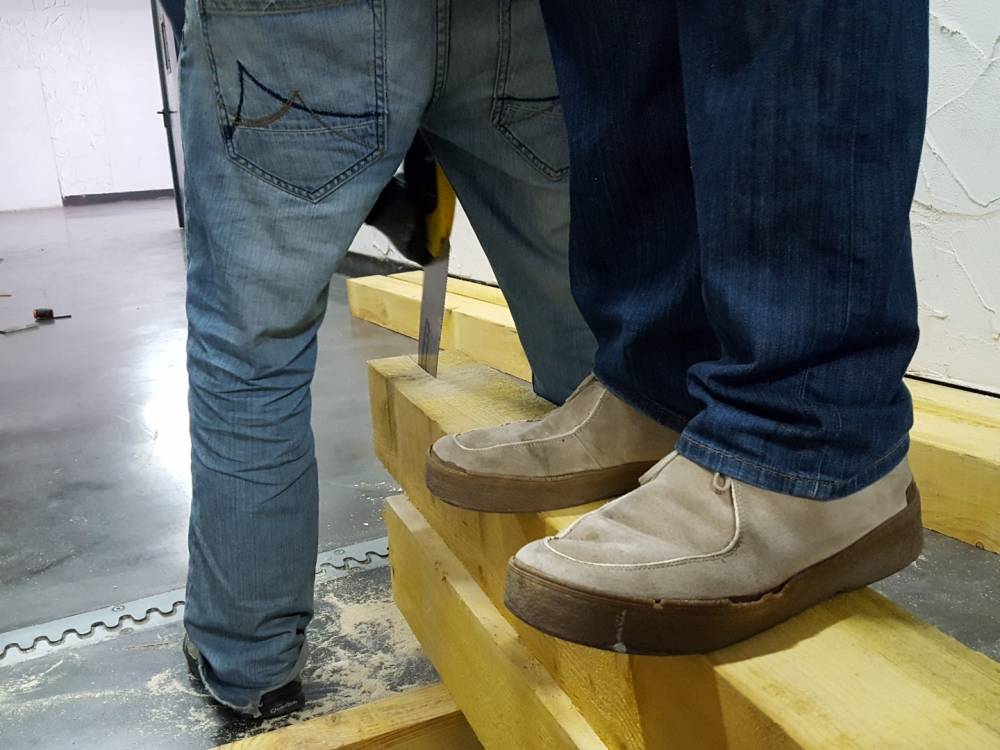

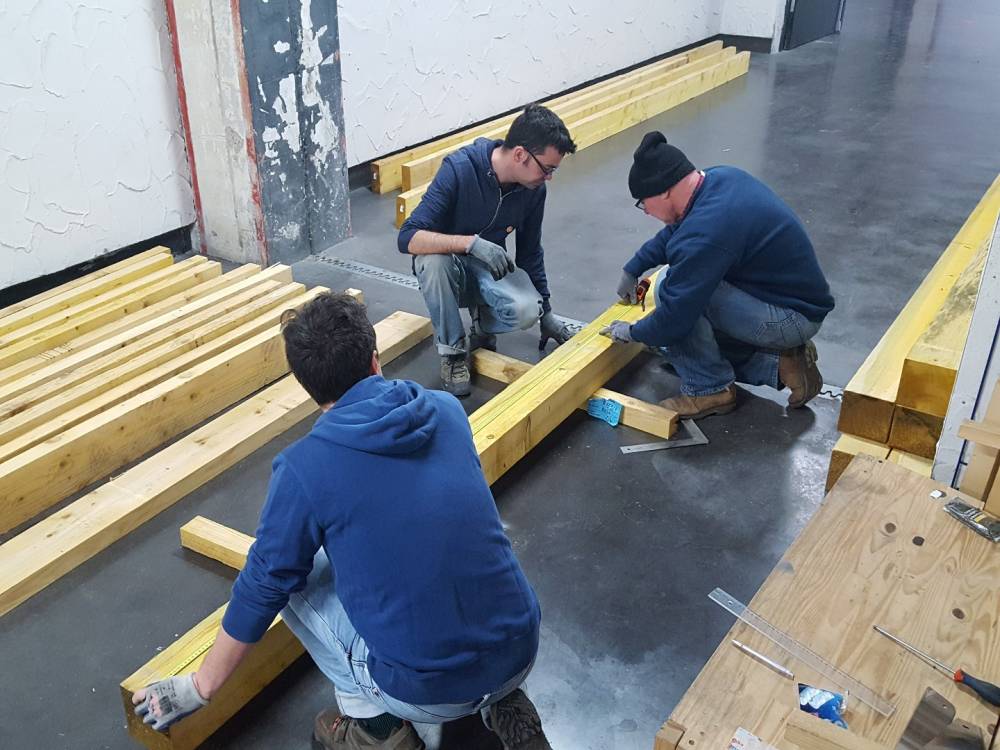

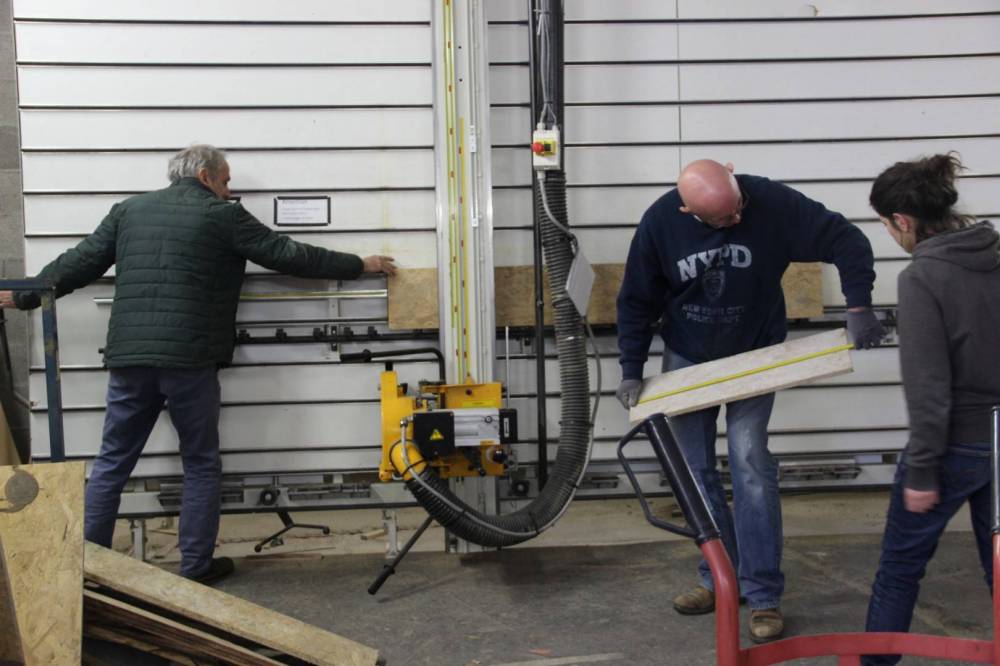

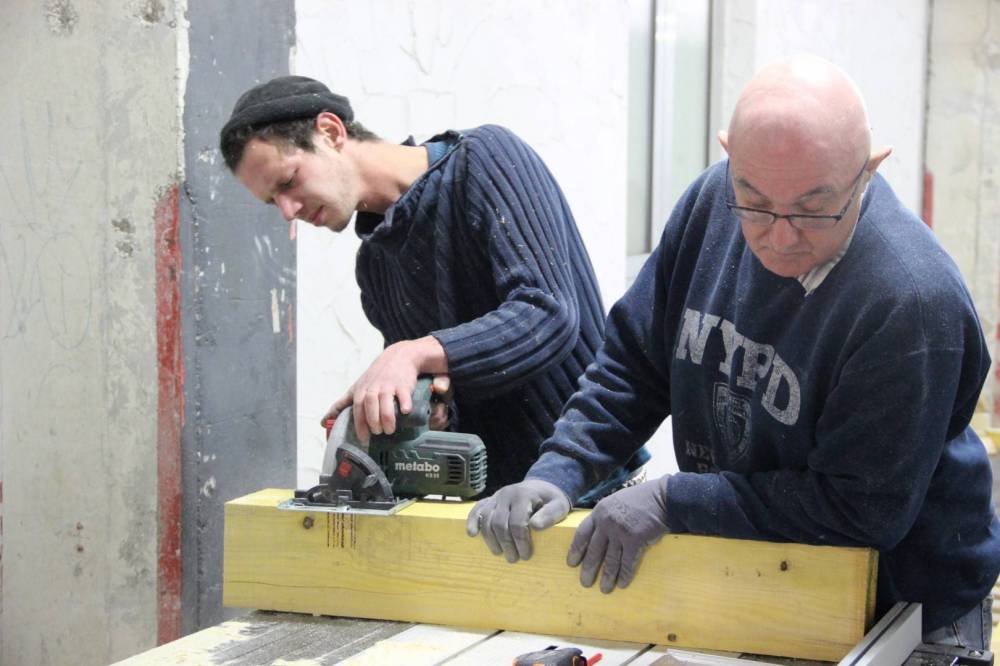

    • Pratique : mesure et découpe des bastaings et poutre

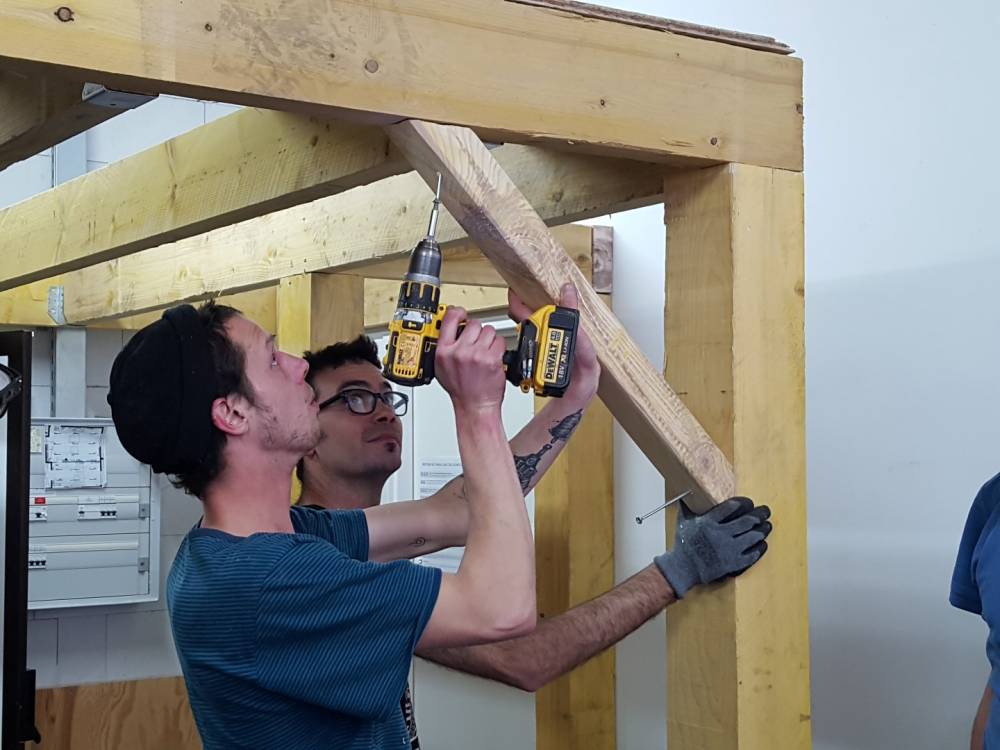

    • Pratique : fixation des poutres au sol avec des équerres métal.
    • Pratique : fixation de tasseaux au murs
    • Pratique : mise en place des premiers bastaings

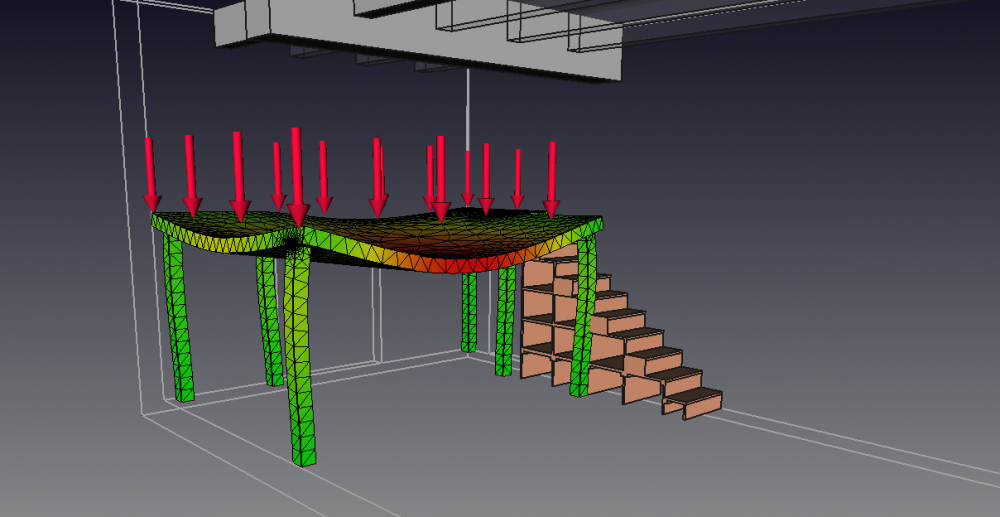

  • Démonstration Freecad , simulation de force … (1h)
    • Pratique : mise en place des solives
    • Pratique : découpe et mise en place du plancher

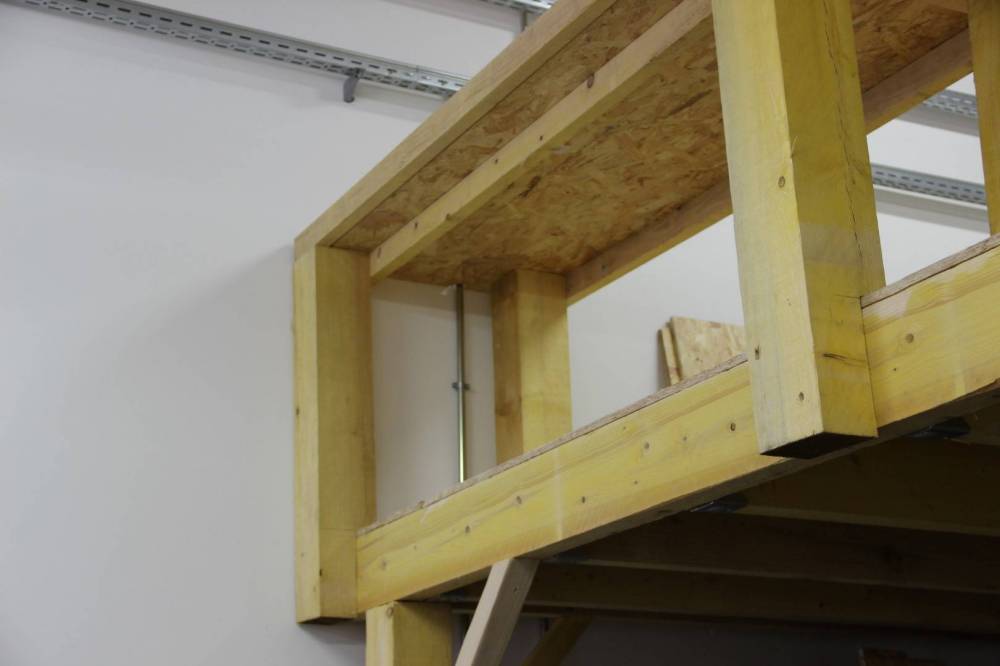

    • Pratique : mise en place des rembardes et plan de travail
  • Démonstration export stl. impression 3d (1h)
    • Pratique : renforcement et décoration

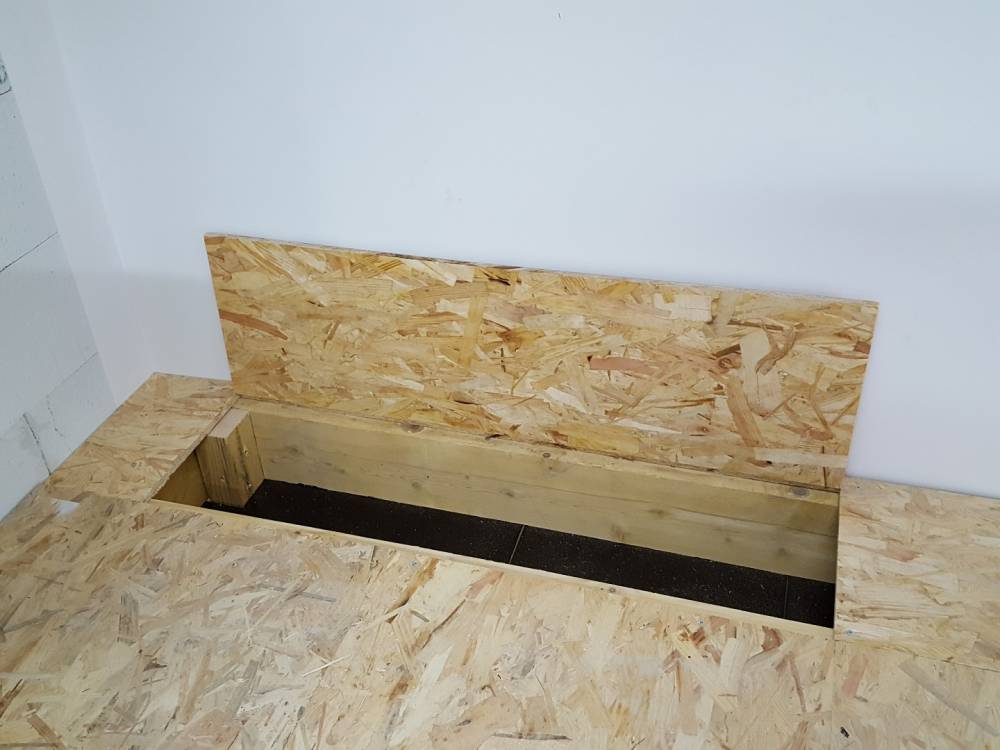

    • Pratique : ajout de trappe et rangement
    • Pratique : fabrication d'un escalier
    • Auto-evaluation : quizz vocabulaire, outils, plan…etc

Bilan

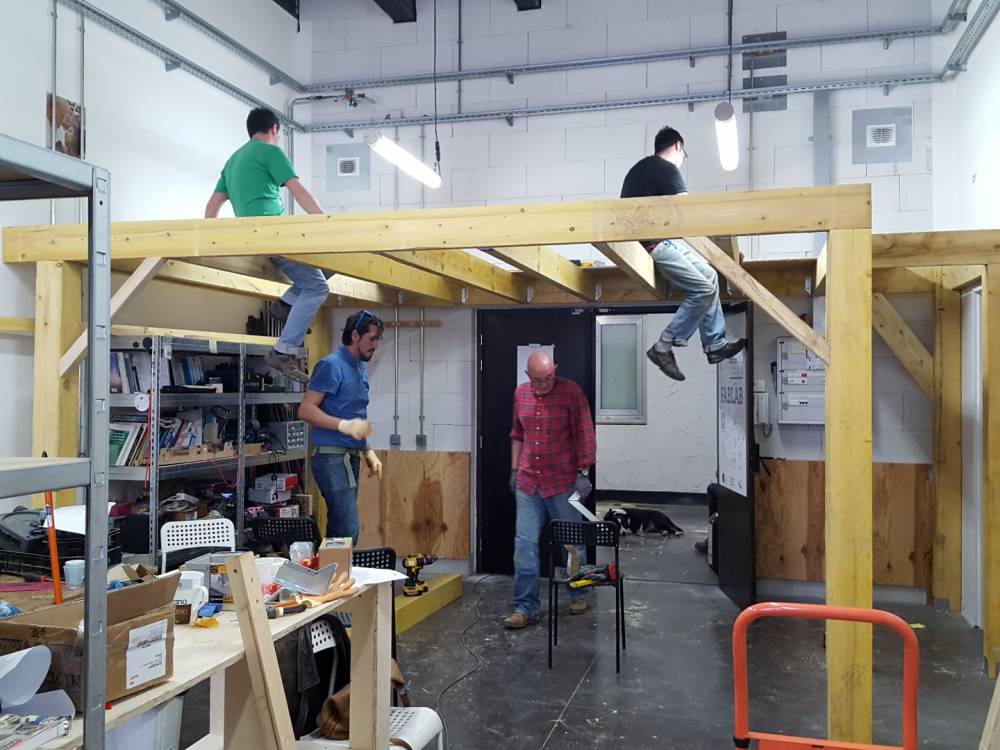

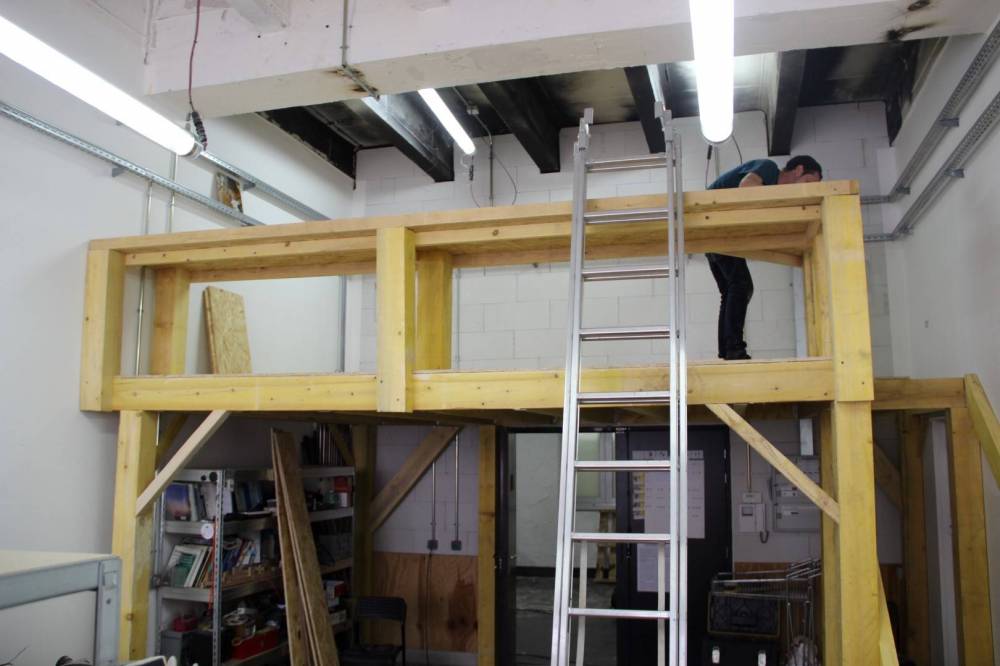

  • Il a fallu seulement une journée pour construire la mezzanine (grâce au fait que le plan et les achats ont bien été préparé en amont)
  • et une autre pour l'escalier et bureau
  • Il faut faire attention au moment de flou ou tout le monde donne son avis en même temps (sur l'escalier)
  • La partie Freecad a été brièvement faite sous mode de présentation plutôt que atelier.
  • Il faut arriver a plus découper la journée en étape pour creer des temps de théorie plus présent.
  • Bilan positif : car tout le monde a manié chaque outils et à appris le vocabulaire et technique diverses de construction.

Ressources

Retrouvez des liens vers différentes ressources/ support de cours :

Construire un escalier : Regle de Blondel : La hauteur de la marche x 2 + giron (largeur de la marche) = entre 60 et 64.
