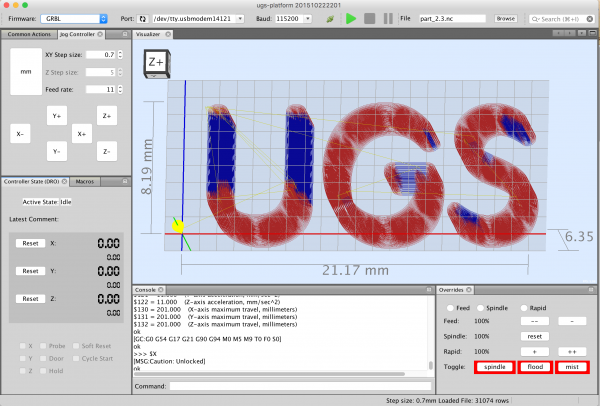

UGS Platform

The UGS Platform is the next generation of Universal Gcode Sender. It is built ontop of the Netbeans Platform which allows us to leverage its mature modular framework. This platform allows more features to be added without compromising on code quality, or being bogged down by a home grown framework. The Classic GUI is used as a library, so core features benefit both interfaces. (ugs_website)

Utilisation

  • Allumer la fraiseuse
  • Connect 115200 > Arduino (GRBL firmware)
  • Unlock
  • Changer l'outil (mèche) de la fraiseuse si besoin
  • Placer le matériau à usiner (scotch double face), en veillant à être bien parallèle aux axes de la fraiseuse
  • Home machine
  • Configurer l'origine de l'usinage en déplaçant la broche au dessus du matériau. Commencer par X et Y et finir par l'axe Z, en veillant à allumer la broche à la main. Déplacer la broche avec les touches + et - des axes, en réglant finement la taille des pas si besoin (step size), notamment pour la axe Z. Appuyer sur les touches X,Y,Z en bas pour valider le point zéro de l'usinage.
  • Ouvrir fichier G-code. Vérifier les dimensions une dernière fois.
  • Lecture.

Si une fenêtre d'erreur s'affiche à la lecture, appuyez sur Ok puis sur play pour reprendre l'usinage.
