Valentina

Valentina est un logiciel de patronage open source. C'est un logiciel qui permet de dessiner des patrons avec une qualité professionnelle qui fonctionne sur Windows, Mac OS X et GNU/Linux. Valentina est utilisé par des amateurs et des professionnels du design textile. Valentina est un logiciel libre et open source. (Valentina.org)

Tutoriel

Avec Valentina, on peut dessiner des patrons de vêtement, d'accessoire. Une fois que ton pattern est terminé tu peux l'exporter au format Corel Draw vers des logiciels de dessin vectoriel comme Inkscape, Illustrator. L'utilisation de ces logiciels est parfois nécessaire car les possibilités de création de pattern reste limité.

1. Créer votre table de mesure
2. Dessiner le pattern (Draft Mode)
Utiliser les points, les lignes, les arcs et courbes.
3. Détailler Le pattern (Détail Mode)
Choisir le modèle de la pièce et appliquer sur les éléments de couture.
4. Exporter ou imprimer le pattern (Layout Mode)
Faite la mise en page du modèle et imprimez le ou exporter le au format Corel Draw afin de l'éditer dans Inkscape ou Illustrator.

Mode dessin (Draft Mode)

Pour faire des points, des lignes, des arcs et des courbes. Il permet une approche du modèle de manière bidirectionnel entre la mesure, la géométrie et leurs agencements.

Règles mathématiques importantes
Symbole :
* = Multiplication
+ = Addition
/ = Division
() = calculé avant le reste

Les multiplications et les divisions sont calculées avant les soustraction et les addition.
(5*4+3)*2-3= 43

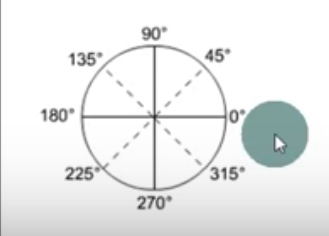

Angles de couture

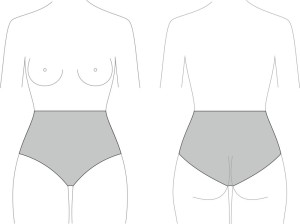

Pas à pas pour un patron de culotte

1. Créer un nouveau patron

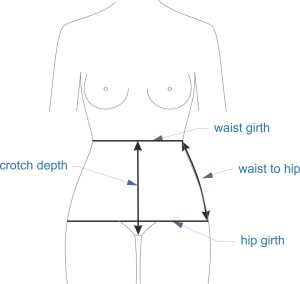

2. Mesure créer et éditer
Nouveau
Ajouter standard ou individuel(dimension des différentes partie du corps)
Enregistrer
charger standard ou individuel

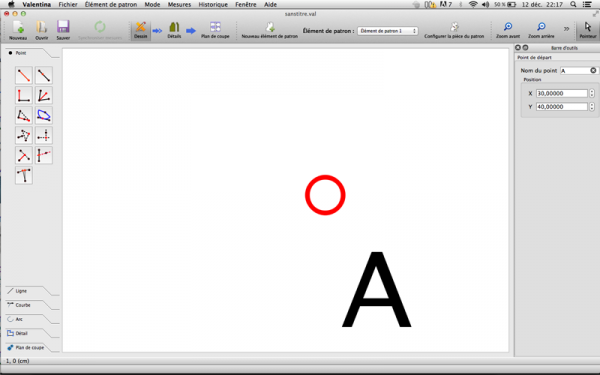

3. Dessiner le modèle
point a distance et angle
3.1 charger le mesure - A à A1 (@wg/4)*0,9)waist girth = Tour de taille pour calculer l’émargement
noter l'angle - 0°
3.2 charger le mesure - A à A2 (@wth) waist to hip = hauteur de hanche pour calculer l’émargement
noter l'angle - 270°
3.3 charger le mesure - A2 (@hg/4)*0,9) hip girth = Tour de hanche pour calculer l’émargement
noter l'angle - 0°
3.4 charger le mesure - A @cd-(1/6)*gl crotch depth = profondeur entrejambe pour calculer l’émargement, gusset length = longueur entrejambe
noter l'angle - 270°
3.5 charger le mesure - A4 = 4cm pour calculer l’émargement
noter l'angle - 0°
3.5 ligne entre plusieurs point - A1 à A2
Line
3.6 point a distance le long d'une ligne - A à A2 - longueur 2,5cm
3.7 courbes - A6 à A1 - faire la courbe
3.8 point a distance le long d'une ligne - A1 à A3 - longueur des lignes; Ligne_A1_A3/2
point sur une ligne perpendiculaire a relier en A3, longueur 0,8cm
courbes - A1 à A3 et bouger la courbe
segmenter une courbe simple - longueur des courbes - Crb_A1_A3*0,6
3.9 ligne - A9 à A5 - point a distance le long d'une ligne - A9 à A5 - longueur de ligne = Ligne_A9_A5*(2/3)
point sur une ligne perpendiculaire en A9 - longueur 2,5
courbes - A9 à A5
3.10 point a distance le long d'une ligne - A6 à A - longueur 1cm
courbe - A à A1
3.11 Ligne - A
angle 270°
longueur - @M_1crotchdepth+(1/4)*@M_1gussetlength
3.12 Ligne - A14
angle 0° et 5,5 cm
3.13 ligne - A15 - longueur 1 cm angle 270°
courbes - A15 à A14
