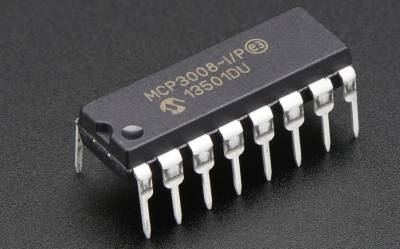

MCP 3008

Le Raspberry pi est doté des GPIO, capables de servir d’entrées(tuto) ou de sorties(tuto) numériques. On peut donc lire des signaux logiques hauts ou bas (des 0 ou des 1). Il n’est en revanche pas possible de lire directement des valeurs analogiques. Pour cela, il faut utiliser un ADC, pour “Analog to Digital Converter”, ou convertisseur analogique vers numérique en français, dont le Raspberry Pi n’est pas doté. L’objet de ce tutoriel sera justement de connecter une puce, la MCP3008, au Raspberry pi via le bus SPI pour ajouter huit entrées analogiques.

Ressources

Connection

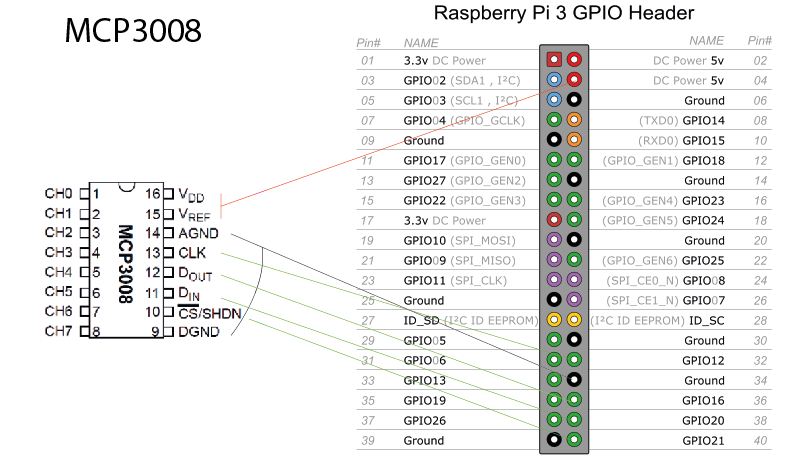

Connections SPI (logiciel) :

MCP3008 pins Raspberry-pi pins
VDD 5V ou 3.3v
VREF 5V ou 3.3v
AGND GND
DGND GND
CLK gpio12
DOUT gpio16
DIN gpio20
CS/SHDN gpio21

On peut se brancher sur n'importe quel GPIO du moment que le script python ensuite les prenne en compte.
On peut brancher le dispositif a chaud sur le raspberry pi.

Installation

sudo apt-get update
sudo apt-get install build-essential python-pip python-dev python-smbus git
sudo pip3 install python-osc

GPIO

git clone https://github.com/adafruit/Adafruit_Python_GPIO.git
cd Adafruit_Python_GPIO
sudo python3 setup.py install

MCP3008

git clone https://github.com/adafruit/Adafruit_Python_MCP3008.git
cd Adafruit_Python_MCP3008
sudo python3 setup.py install

Code

Code pour recevoir via python dans pdextended les valeurs analogiques du MCP3008

"""
Get Analog sensors from mcp3008 and send to OSC

"""

import time
from pythonosc import udp_client
import Adafruit_GPIO.SPI as SPI
import Adafruit_MCP3008


# Software SPI configuration:
CLK  = 12
MISO = 16
MOSI = 20
CS   = 21
SECONDS = 0.02


if __name__ == "__main__":
    mcp = Adafruit_MCP3008.MCP3008(clk=CLK, cs=CS, miso=MISO, mosi=MOSI)
    client = udp_client.SimpleUDPClient("127.0.0.1", 8000)

    # Main program loop.
    while True:
        # Read all the ADC channel values in a list.
        values = [0]*8
        for i in range(8):
            # The read_adc function will get the value of the specified channel (0-7).
            values[i] = mcp.read_adc(i)
            client.send_message("/ana"+str(i), values[i])
        # Pause for half a second.
        time.sleep(SECONDS)
