Avec papier photo et fer à repasser, sans insolation.
Gravure chimique : eau + acide chlorhydrique + eau oxygénée

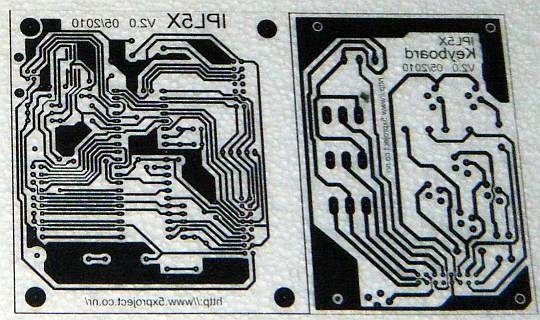

• Imprimer l'image du circuit avec imprimante laser sur papier photo (pour laser).
• Prendre une plaque de cuivre d'une seule face et qui ne soit pas photosensible, la couper selon les dimensions du circuit et la poncer légèrement, afin que l'encre soit mieux fixée.
• Superposer l'image du circuit à la plaque de cuivre et la repasser avec un fer à repasser pendant 2/3 min. Attention à ce-qu'elle ne se brule pas.
• Mettre la plaque de cuivre + l'image collé à elle dans un récipient avec de l'eau et, peu à peu, enlever le papier tel qu'une décalcomanie.
• Si il y a des pistes qui ne se sont pas bien collées ou qui se sont brisées, les souligner avec un feutre EDING ou un feutre spécial pour des circuits.
• Après, la submerger dans le mélange suivant (qui aura été fait dans un récipient de plastique) :
• 2 volumes d'eau + 1 volume de acide chlorhydrique + 1 volume d'eau oxygénée 110/vol. __
• Attendre jusqu'à ce-que ce mélange “mange” le cuivre, sauf l'encre (les pistes). Prévoir une pince en plastique pour pouvoir manipuler la plaque dans cette mélange.
• Sortir la plaque du mélange et la sécher à l'aide d'un torchon/serviette, etc.
• Quand elle sera sèche, enlever l'encre avec de l'acétone ou un autre dissolvant.
