Silhouette Cameo - Découpeuse 2D

Description

Les découpeuses 2D sont des outils à commande numérique permettant de découper et de dessiner sur une grande variété de matériaux de papeterie. Un dessin le plus souvent vectoriel est converti en informations moteurs pour deplacer une lame ou crayon sur deux axes X et Y.

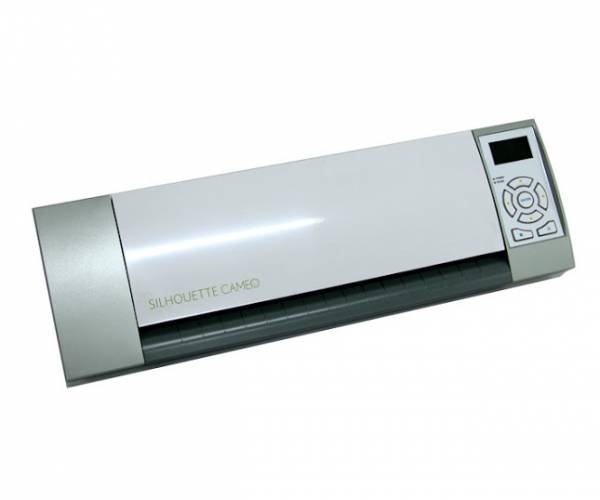

Au LFO nous disposons d'une Silhouette Cameo.

  • Outils : les outils sont des lames ou des stylos que l'on insère dans la découpeuse.
  • Format max : largeur 30 cm, longueur 30 cm
  • Utilisation : pochoir, stickers, popup…

Matériaux utilisés

  • le papier de différents grammage (max 250g)
  • le vinyle autocollant
  • le flex (pour impression textile)
  • le textile avec une lame spéciale

Utilisation

  1. On dessine sur un logiciel vectoriel (Inkscape, Librecad, Illustrator ..) que l'on exporte en Dessin vectoriel .dxf
  2. On peut importer notre dessin vectoriel .dxf ou créer ses propres dessins avec le logiciel inclus Silhouette Studio®.
  3. On choisi le type de matériel utilisé sur Silhouette Studio® qui nous renseigne sur le réglage de la lame de cutter
  4. On place et fixe notre matériel sur la planche de découpe de la Silhouette
  5. On insert le planche de découpe dans la machine en pressant Enter sur Load cutting mat
  6. On lance la découpe depuis le logiciel Silhouette Studio
Produire un .dxf Convertir pour la machine Découpe !
Inkscape, Librecad, Illustrator… Silhouette studio

Utilisation découpe

  1. DESSIN VECTORIEL .dxf
    1. Dans Inkscape, Librecad, etc.. : vérifier unité en millimètres, l'origine (0,0) du dessin se trouve en bas à gauche, penser à vectoriser le texte, exporter en .dxf
  1. SILHOUETTE STUDIO
    1. Importer votre dessin vectoriel .dxf ou créer ses propres dessins avec le logiciel inclus Silhouette Studio® ou
    2. On choisi le type de matériel utilisé sur Silhouette Studio® qui nous renseigne sur le réglage a faire sur la lame de cutter
  1. DECOUPER

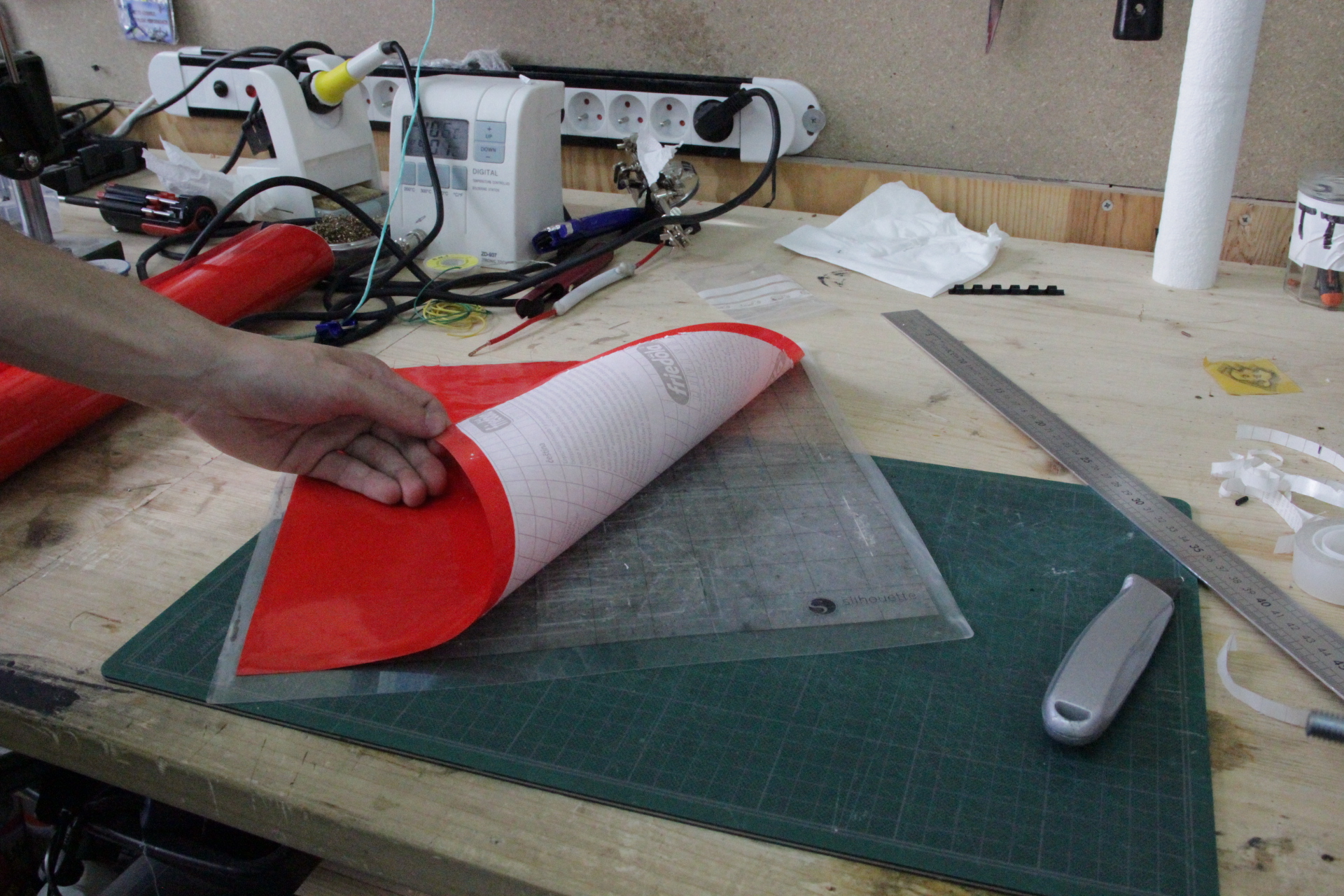

    1. On place et fixe notre matériel sur la planche de découpe de la Silhouette

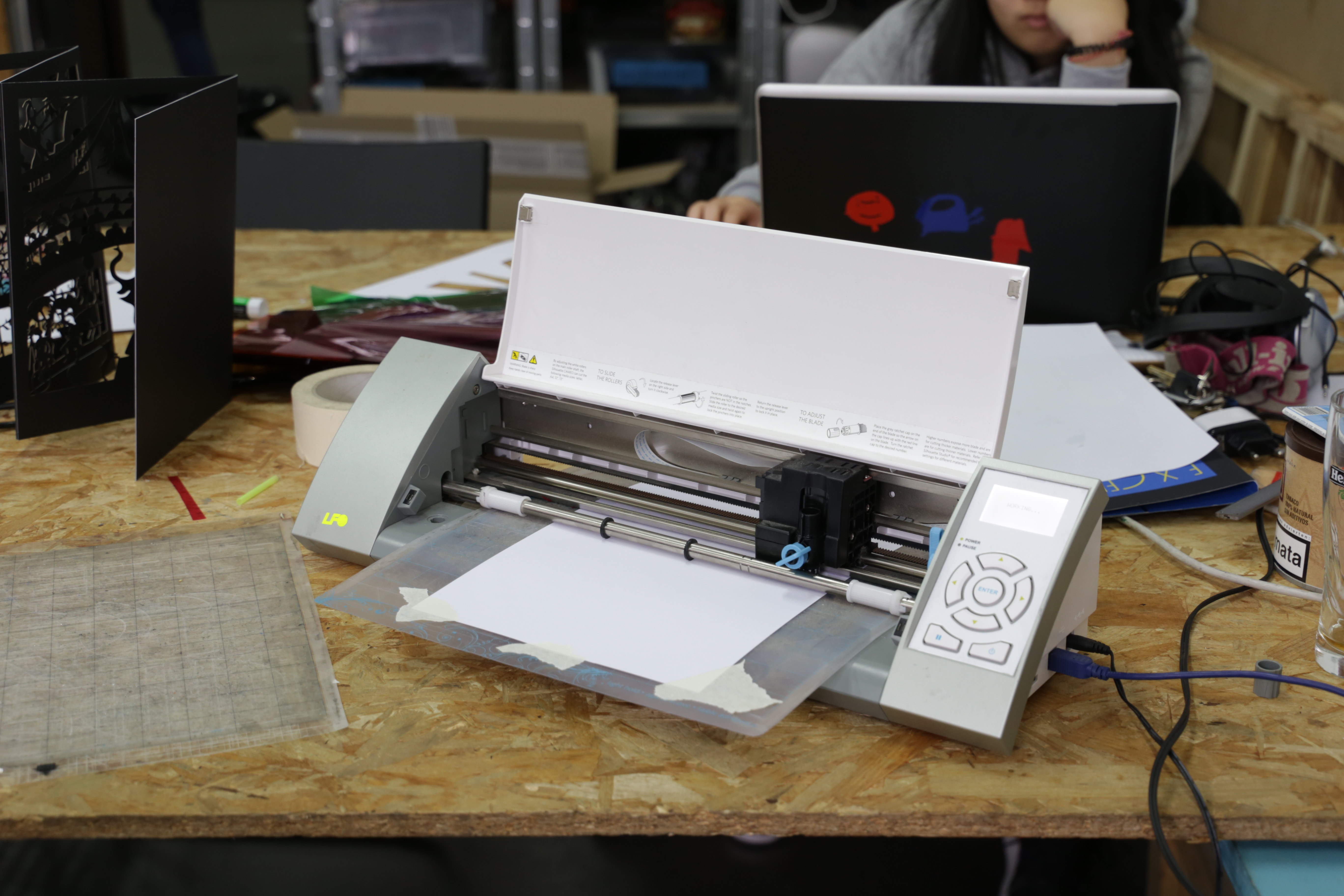

    2. On insert le planche de découpe dans la machine en pressant le bouton machine Enter sur Load cutting mat
    3. On lance la découpe depuis le logiciel Silhouette Studio
