Alimentation ajustable

  • Porteur du projet : Migüel l_imposteur
  • Date : 15/07/2016
  • Licence : libre !

Description

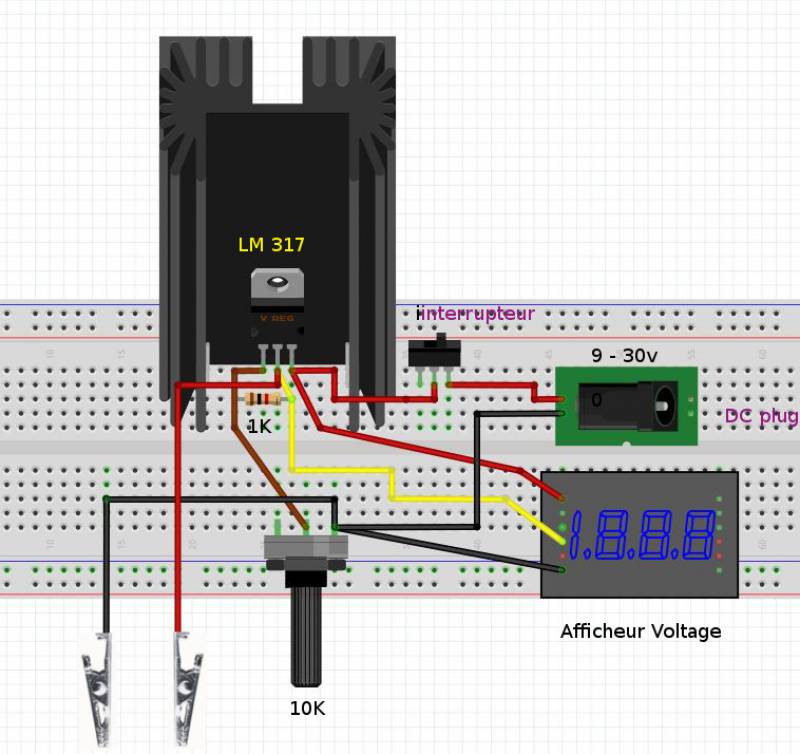

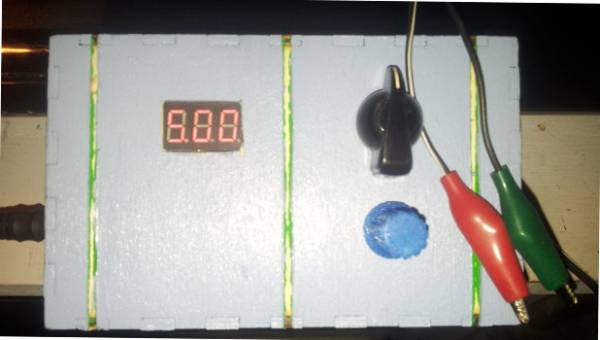

On construira une alimentation ajustable digitale pour alimenter avec le voltage exacte nos projets électroniques.

Matériaux

  • 1 Régulateur LM317,
  • 1 Résistance 1k,
  • 1 radiateur ou plaque en aluminium,
  • 1 Petite vis de 3mm avec son écrou,
  • - Pâte conductrice,
  • 1 Pot 10k avec sa mollette,
  • 1 Interrupteur,
  • 1 Afficheur 3 chiffres,
  • 1 Transformateur DC 9 - 30v
  • 1 Prise jack DC 2.1×5.5mm,
  • 2 pinces crocodile câblées de préférence rouge et noir,
  • - Câbles de differents couleurs,
  • - Fer à souder,
  • - Étain,
  • - 1 boite adaptée 8 x 13 x 5cm,
  • - Perceuse,
  • - Mèches adaptées,
  • - Scie sauteuse,
  • - Colle,

Une image vaut un Tutoriel
