Brocante connectée

  • Porteur du projet : Datartisan sanka
  • Date : 21/04/2018/ - …
  • Licence : CC-by-sa-3.0
  • Description : Tunned barograph
  • Fichiers sources : mettre un lien
  • Lien : mettre un lien

Description

Brocante connectée

Ce projet vise à partager un premier travail de réappropriation d'une antiquité, ici un instrument de mesure de pression, mécanique.

Cet appareil est originellement destinée à tracer les mouvements obtenus par les déformations physiques d'une rondelle de métal et d'un cordon de cheveux, sous l'effet de la pression. Comment c'est fabriqué ? https://www.youtube.com/watch?v=e5_cRg_BXiQ

Ici une présentation panoramique d'un sismographe Richard Frère : [https://www.youtube.com/watch?v=WOX90OCIJPM] bon celui que j'ai trouvé est pas aussi majestueux, mais était à bon prix ~35€ un Maxant, qui est pour le coup plus large est autorise l'enregistrement de deux séquences.

Le but de ce projet est donc d'étendre l'enregistrement d'une séquence hebdomadaire à d'autres données, nous allons donc devoir mécaniser cette objet afin de pouvoir maitriser le mouvement des aiguilles d'écritures : nous tenterons de produire nous même ces pièces. Afin de transmettre cette information depuis une séquence numérique produite par traitement informatique à l'objet nous connecterons ce système à un arduino connecté à internet.

Sur les pièces produites via l'impression 3D, un travail d'electroplating sera réalisé, afin de solidifier la structure des objets, et puis cela peut peut être lui donner de la patine.

Cette première lecture permettra d’appréhender l'objet d'un point de vue technique, sans pour autant lui donner un but final, les séquences de données qui lui seront envoyés n'y sont pas encore décritent, laissant ouvert toute discussion à ce sujet.

Matériaux

Liste de matériel et composants nécessaires.

  • Barographe Maxant (antiquité d'occasion)
  • Crayon / Papier
  • Arduino
  • PC
  • Serveur Web
  • Matériel électronique
  • 3D printer

Guide pas à pas pour la réalisation du projet.

Partie 1 : modélisation et mécanique

La première partie n'est pas la plus amusante et demande une grande précision lors de la mesure des cotes. J'ai utilisé un pied à coulisse afin de mesurer toutes les pièces, la visserie…

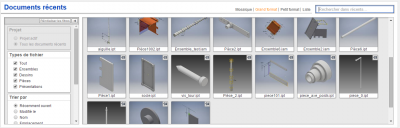

Le but est ensuite de modéliser ces objets sur une logiciel de DAO, les pièces seront disponibles afin de permettre aux curieux de se plonger dans le projet.

  • Socle
  • bras et aiguilles
  • Vis
  • cylindre de rotation du papier
  • aiguille de positionnement

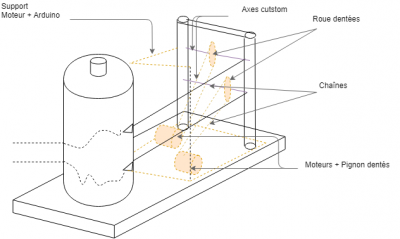

Le premier système envisagé est basée sur deux moteurs entraînant le bras via un système pignon-chaine :

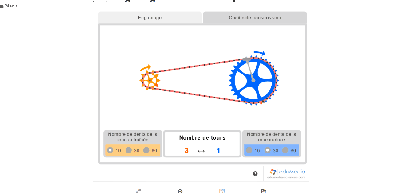

L'idée serait d'utiliser un système similaire à celui ci :

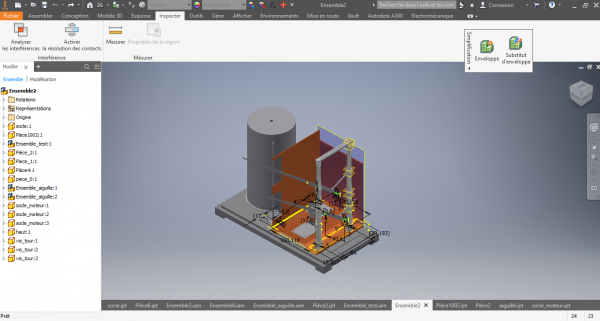

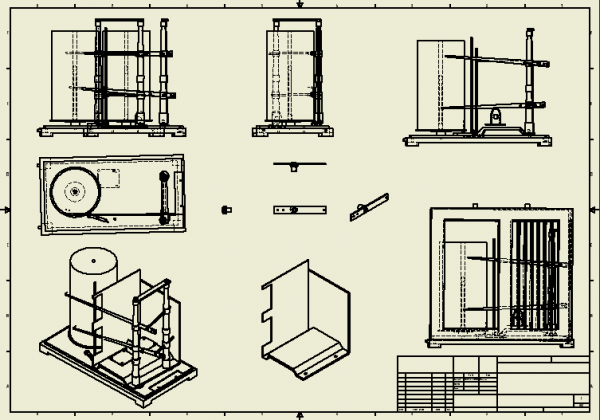

Je modélise donc dans ce sens un socle sur lequel viendront se fixer les moteurs (l'objet étant en fonte il est difficile d'envisager de percer son socle) :

Lien externe

Partie 2 : moteurs et electronique


Pour le moment nous allons faire simple connecter l'Arduino à notre motor shield, ainsi que l'ESP8266 qui nous permettra d’interroger le réseau web. En se basant sur : https://www.dfrobot.com/wiki/index.php/Quad_Motor_Driver_Shield_for_Arduino_SKU:DRI0039 et sur le tuto de branchement suivant : http://www.teomaragakis.com/hardware/electronics/how-to-connect-an-esp8266-to-an-arduino-uno/

Photos

Code pour afficher les images du projet :

{{gallery>?&crop&lightbox}}
