C12

Porteur du projet : Jérôme resonance
Date : 26/10/2016
Licence : CC-by-sa-3.0
Description : Contrôleur Midi DIY avec 12 touches
Fichiers sources : c12_files.zip

Description

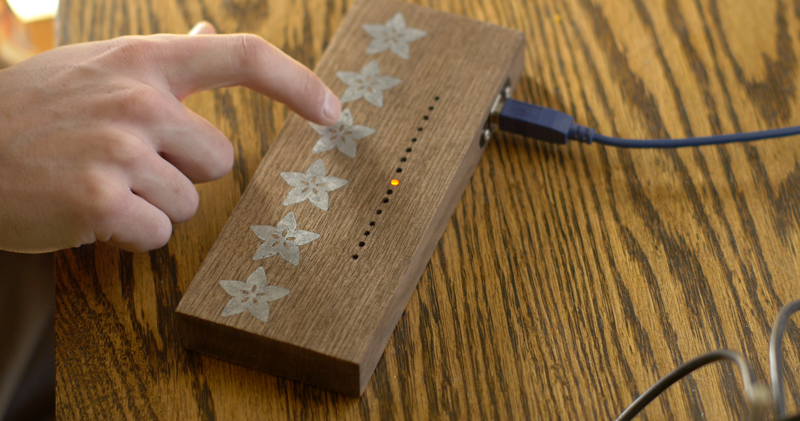

Contrôleur Midi DIY avec 12 touches. On utilise ici un module très pratique à connecter à l'Arduino, le module MPR121 qui permet de capter des zones par effet capacitif. Grâce à cet effet, n'importe quelle matière un peu conductrice peut devenir un bouton par exemple. C'est l'exemple connu des interfaces Makey Makey. On a ainsi un contrôleur MIDI vraiment pas cher et très personnalisable.

Matériel

Arduino
Module MPR121
Scotch aluminium ou cuivre
Matériels de prototypage : plaque, soudure, des fils, connecteurs, …
Une planche

Tutoriel

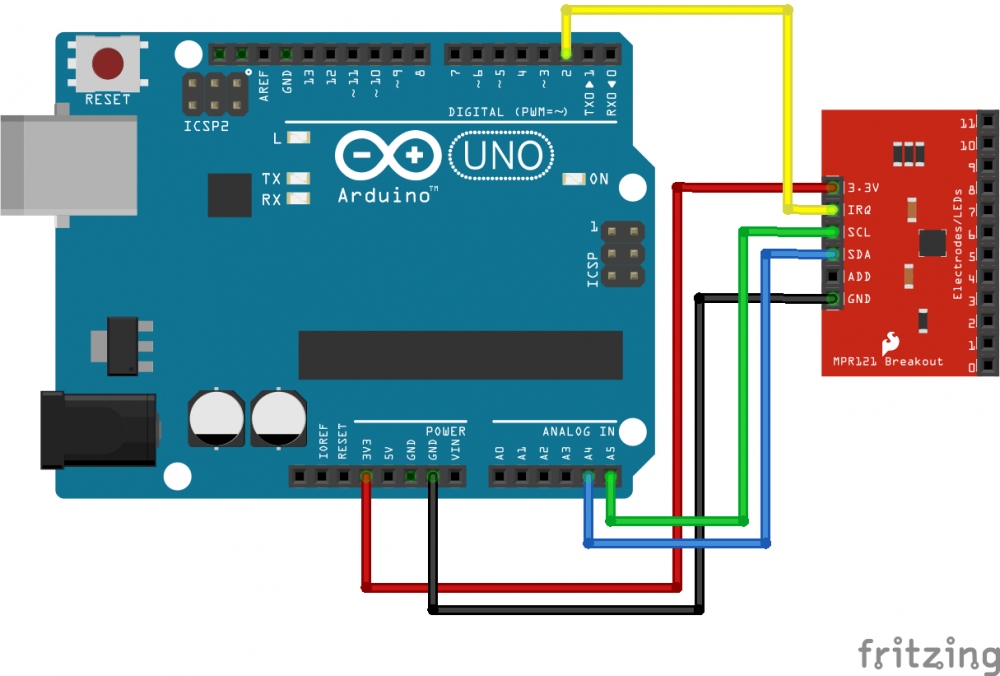

Connectique

Attention, sur une Leonardo les pins SDA et SCL sont respectivement les sorties numériques D2 et D3, et non pas A4 et A5 comme pour une UNO.

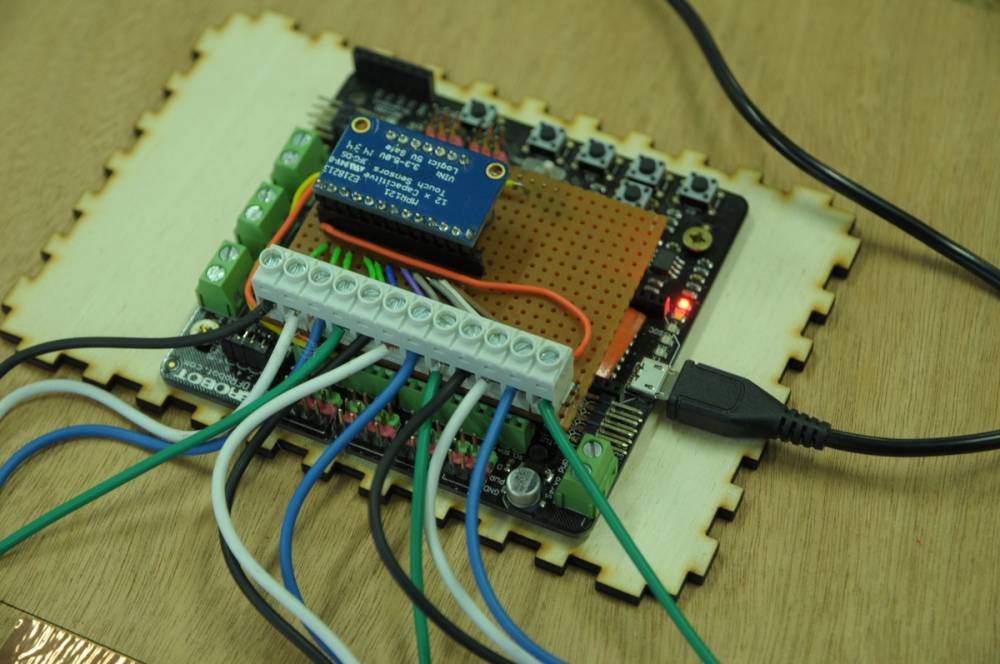

Souder les composants

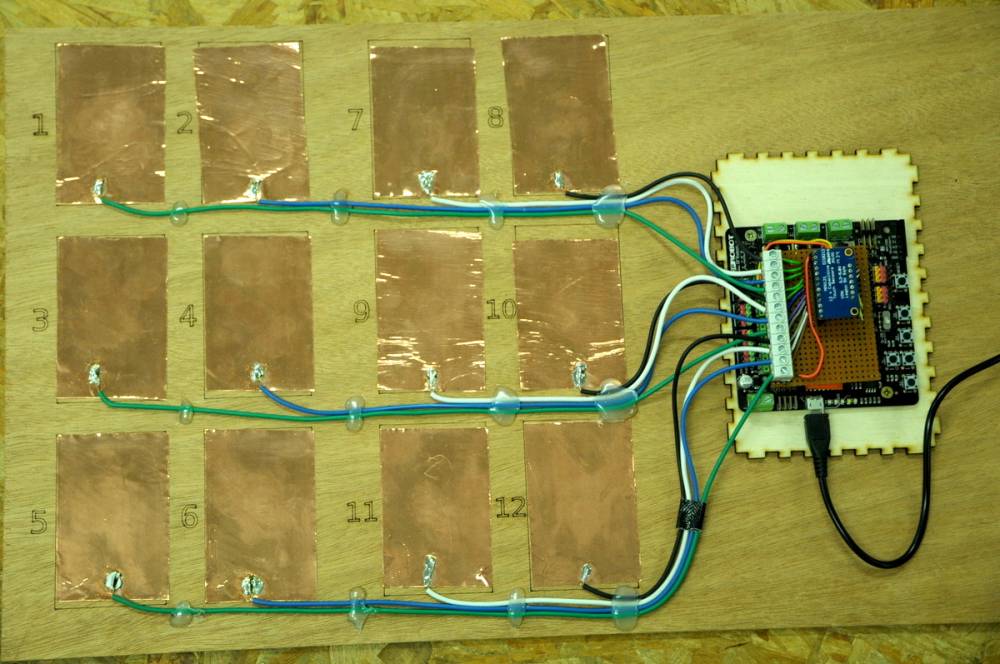

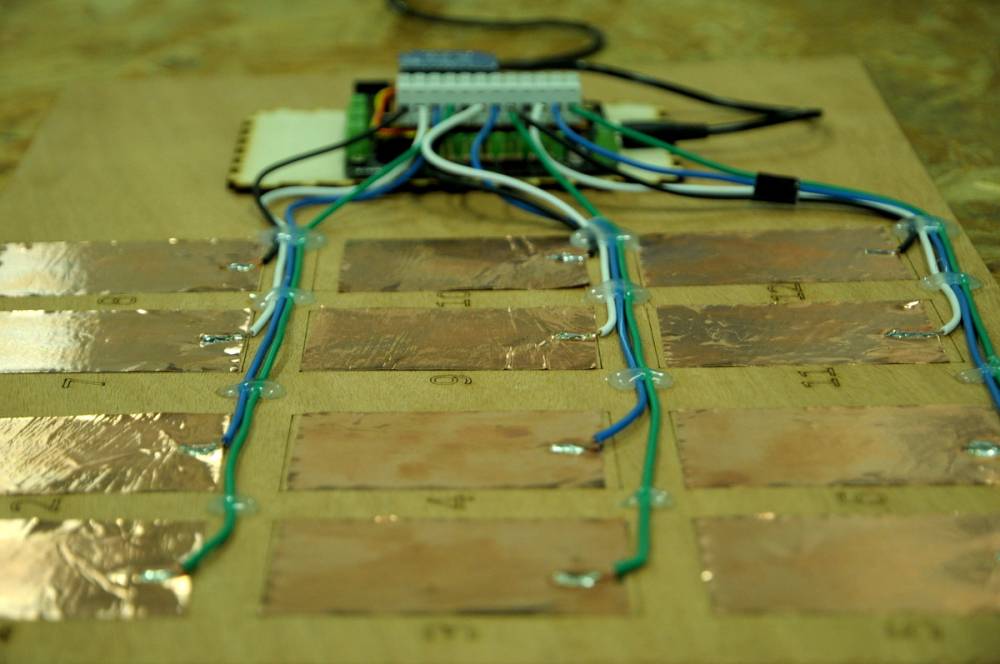

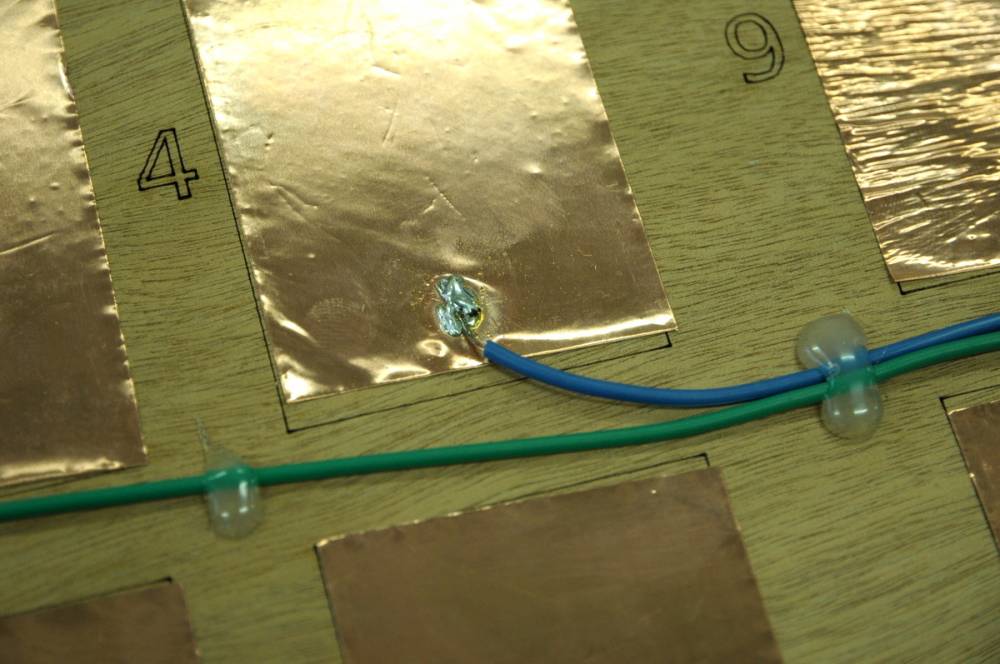

Couper les fils et souder les touches de scotch

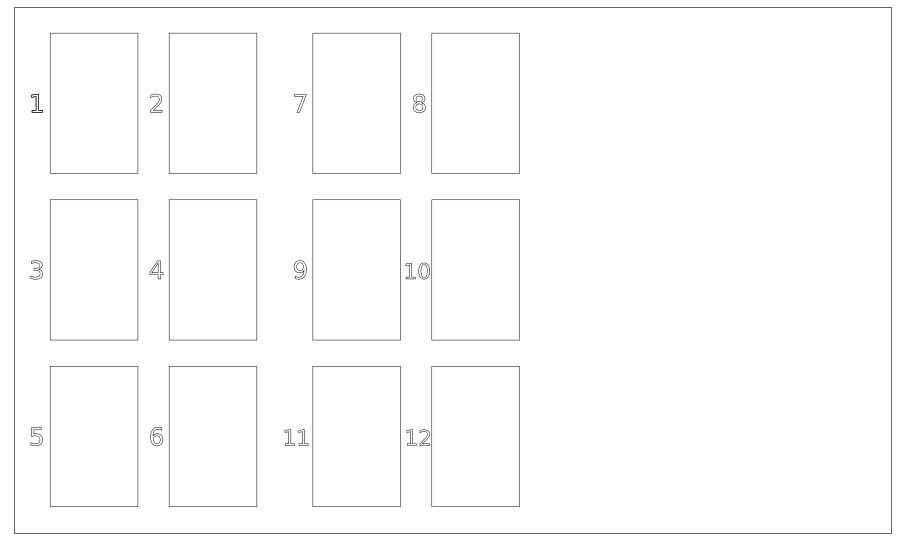

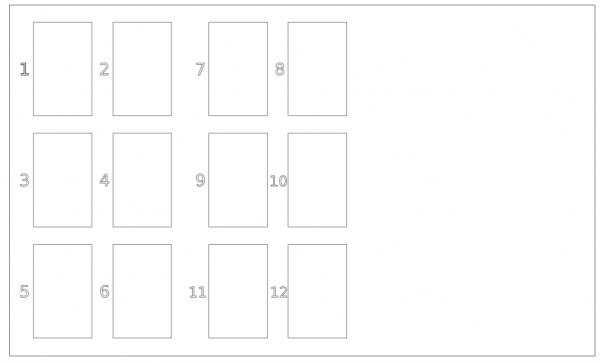

On peut graver au laser sur le bois les bords des touches

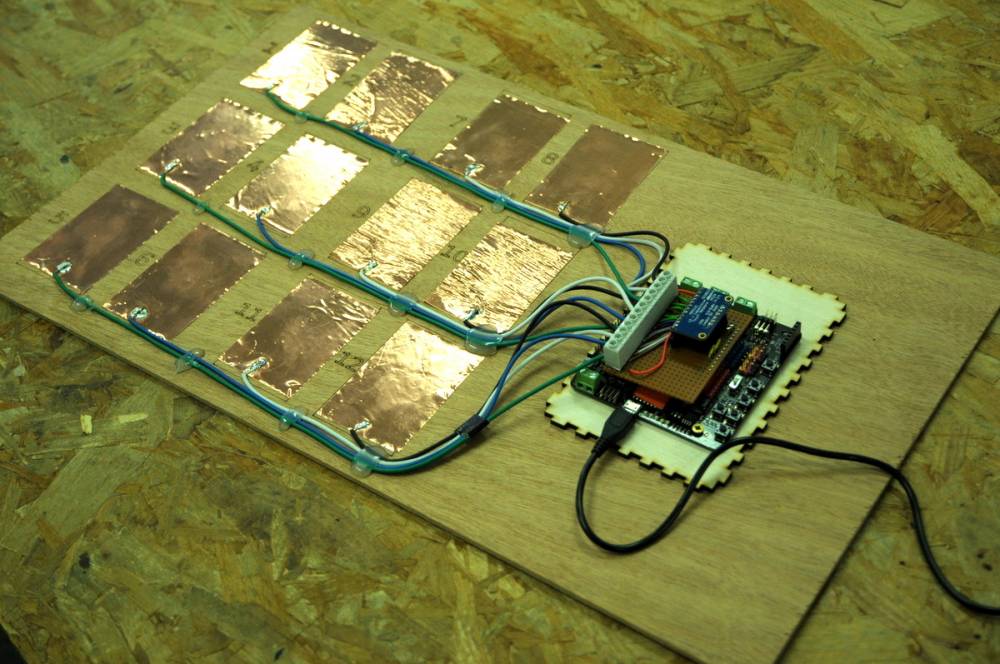

Ta da !

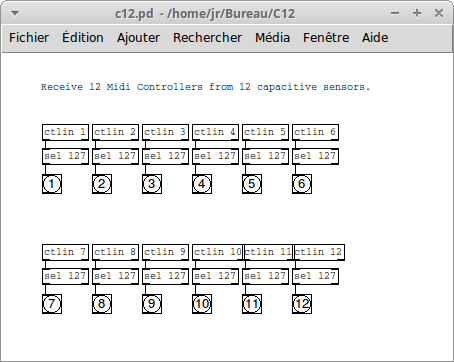

Code

Convertir une UNO ou une Leonardo en contrôleur Midi comme expliquée ici sur la page Arduino et MIDI
Télécharger et installer la bibliothèque permettant de communiquer avec le MP121 : Adafruit_MPR121
Téléverser le code Leonardo (pour une UNO il suffit de télécharger la bibliothèque MIDI et de remplacer les “usbMIDI” par “MIDI”)

Code C12-Leonardo

/*
 * Midi Controller with 12 capacitive sensors
 * Hardware : Arduino Leonardo (TeeOnArdu) + MPR121
 *
 * See more : http://reso-nance.org/wiki/projet/c12/
 */

#include <Wire.h>
#include "Adafruit_MPR121.h"

// Setup
Adafruit_MPR121 cap = Adafruit_MPR121();
int touchCtl[] = {6,11,12,3,4,9,10,1,2,7,8,5}; // midi note in mapping
const int channel = 1; // midi channel
uint16_t lasttouched = 0;
uint16_t currtouched = 0;
elapsedMillis msec = 0;

void setup() {
  if (!cap.begin(0x5A)) {
    while (1);
  }
}

void loop() {
  if (msec >= 20) { // sampling rate
    msec = 0;
    currtouched = cap.touched();
    for (uint8_t i=0; i<12; i++) {
        // it if *is* touched and *wasnt* touched before, alert!
        if ((currtouched & _BV(i)) && !(lasttouched & _BV(i)) ) {
           usbMIDI.sendControlChange(touchCtl[i], 127, channel);
        }
        // if it *was* touched and now *isnt*, alert!
        if (!(currtouched & _BV(i)) && (lasttouched & _BV(i)) ) {
           usbMIDI.sendControlChange(touchCtl[i], 0, channel);
        }
    }

    // reset our state
    lasttouched = currtouched;
  }

  while (usbMIDI.read()) {
    // ignore incoming messages
  }
}
