Circuit électronique

01/2017

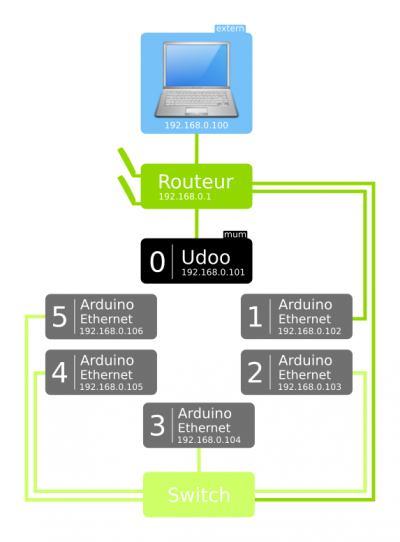

  • 1 Mum : UDOO + Power Shield Mosfets

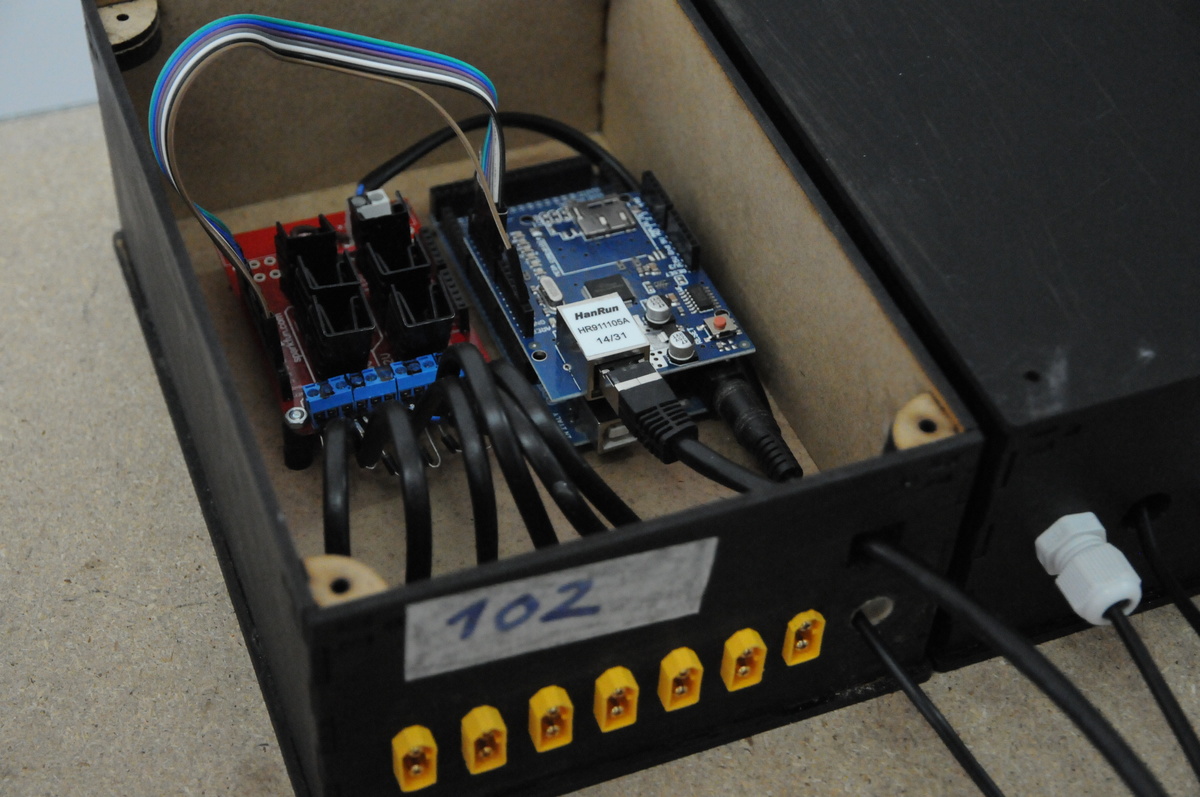

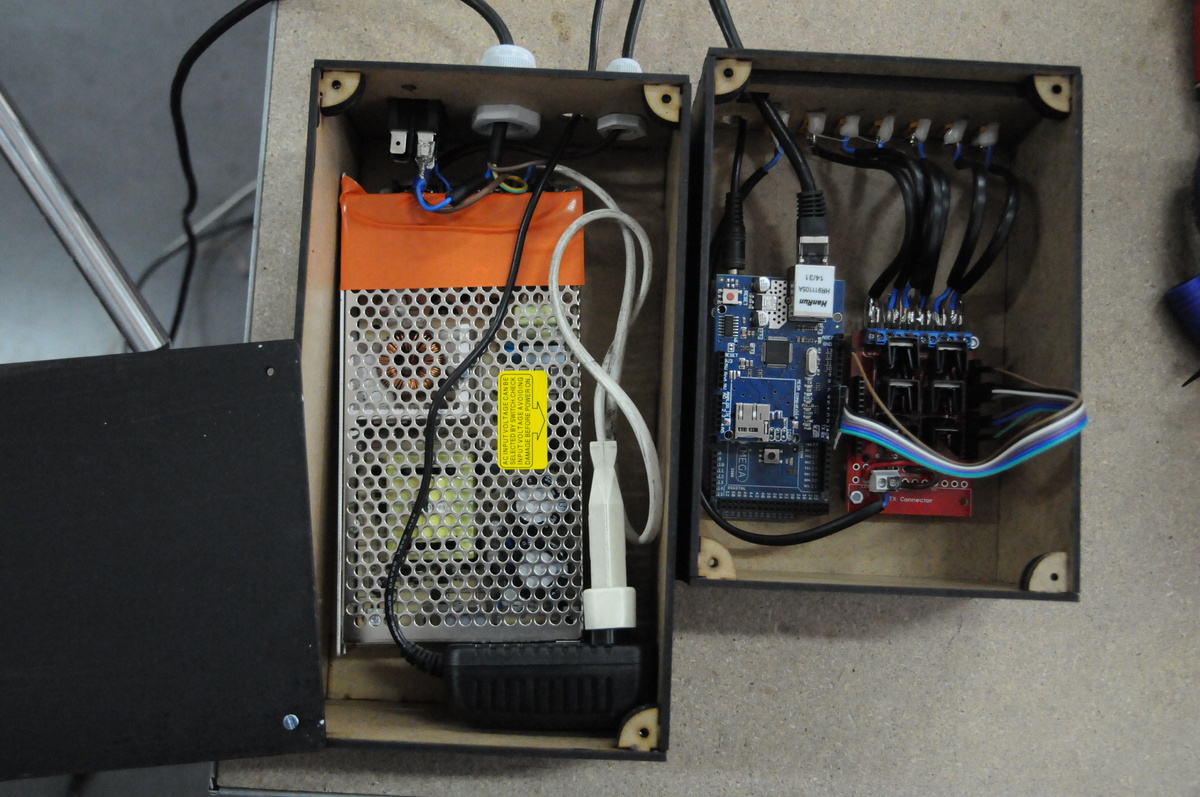

  • 5 Childrens : Arduino Mega + Ethernet Shield + Power Shield Mosfets

11/2016

  • Ajout d'un capteur de présence digital
  • Ajout d'une horloge RTC pour la Raspberry Pi

05/2015

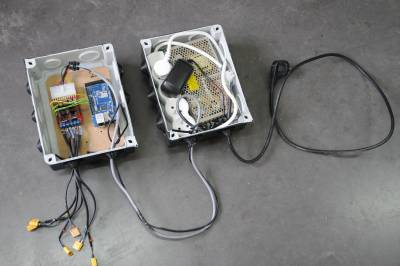

  • Alimentations séparées pour tous les appareils à partir du 220V

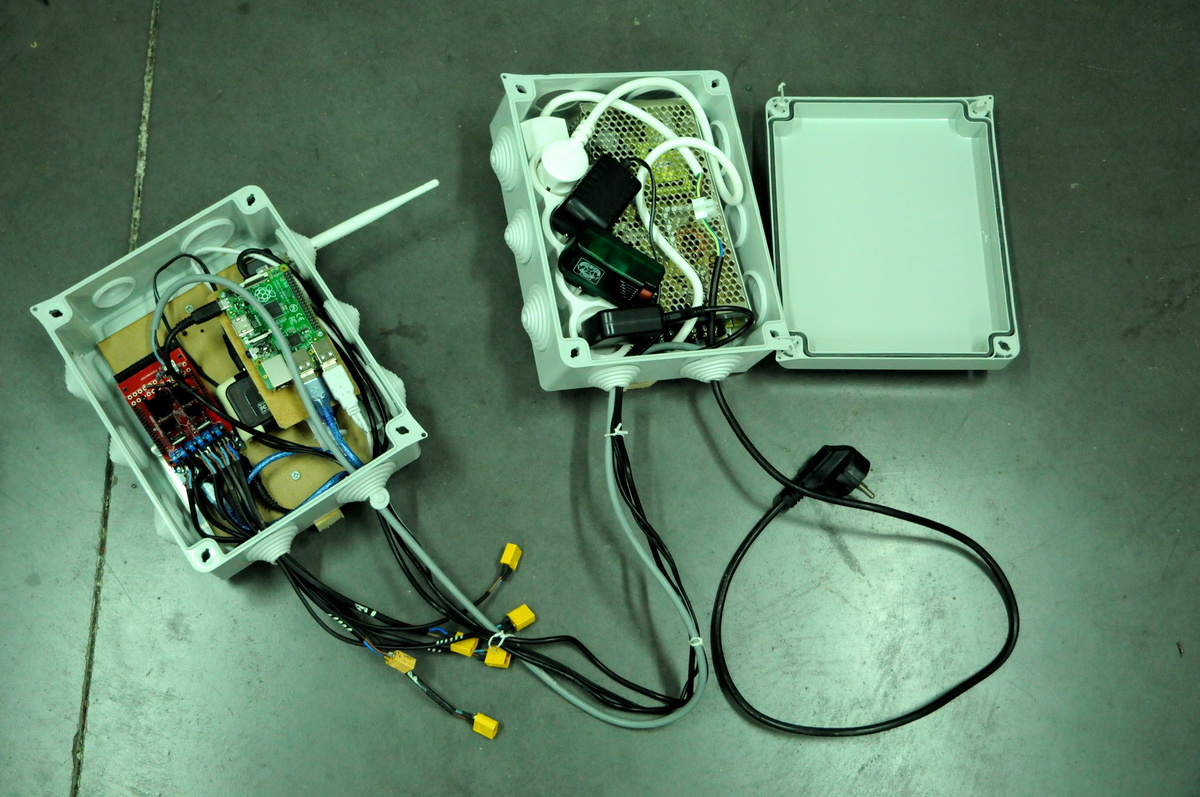

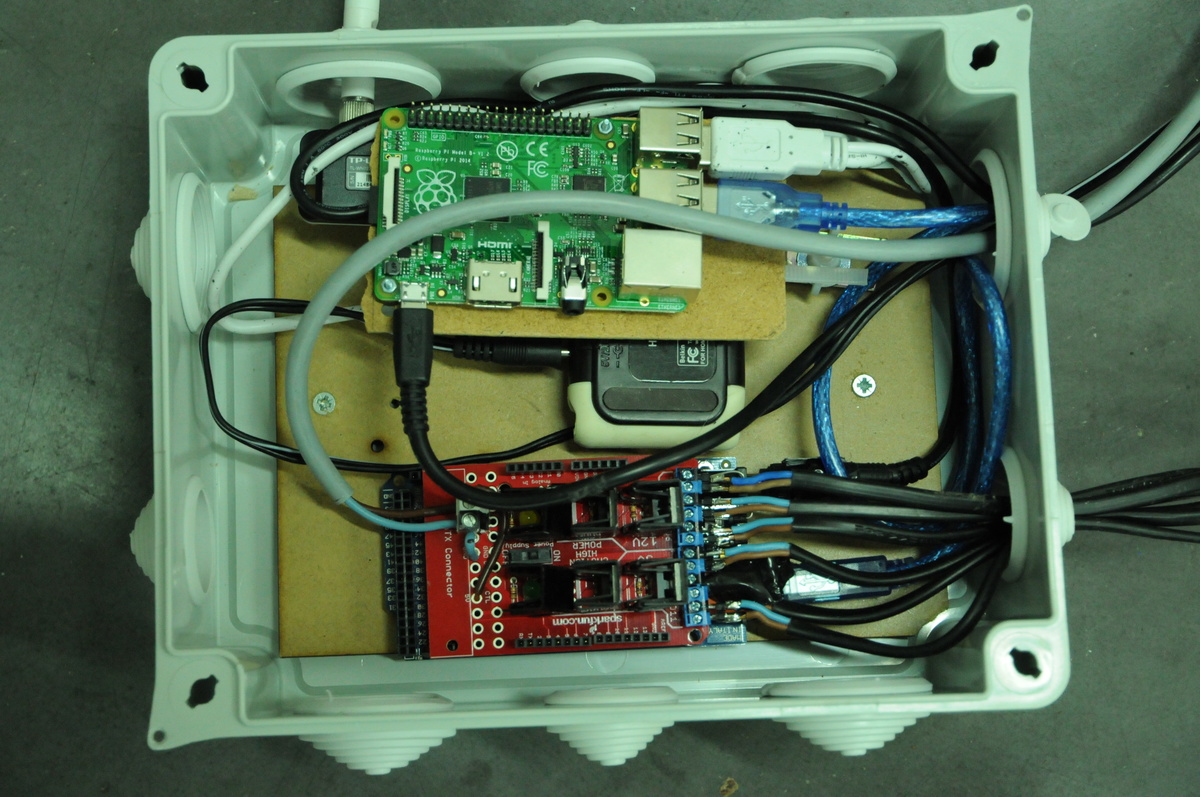

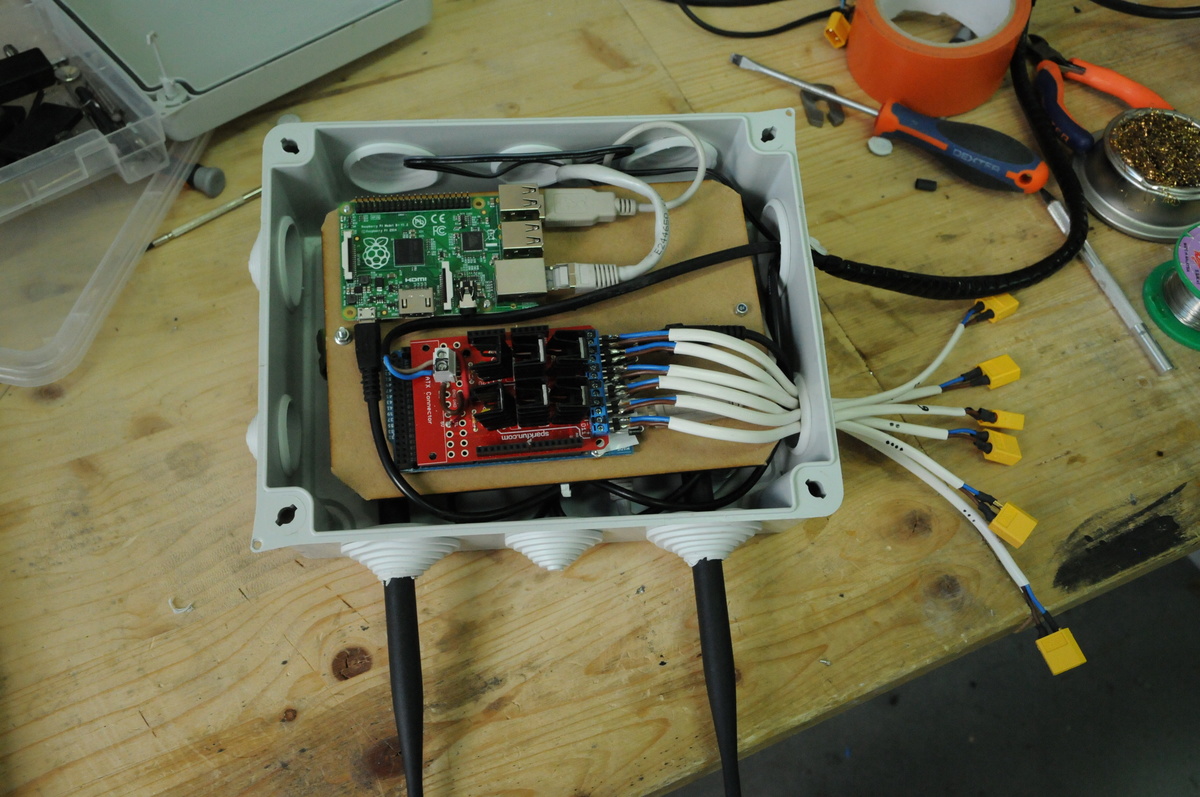

  • Parent : Raspberry Pi B+, routeur Wifi TP-Link TL-WR841N 5dbi + Arduino Mega + Power Shield (6 MOSFets)
  • Enfants : Raspberry Pi B+, clé Wifi TP-Link WN722N 4dbi + Hub USB pour alimenter la clé (sinon ce n'est pas suffisant!) + Arduino Mega + Power Shield (6 MOSFets)

04/2015

  • Changement d'actionneurs mécaniques : moteurs de porte de voiture (moteurs à courant continu)

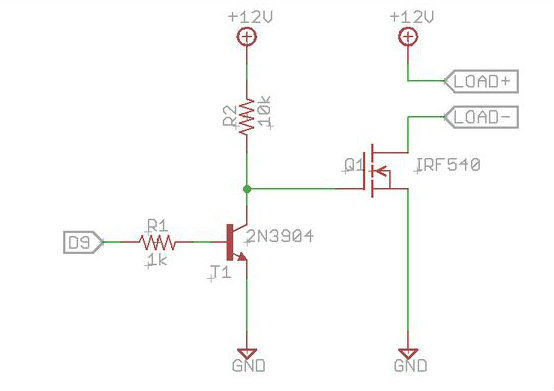

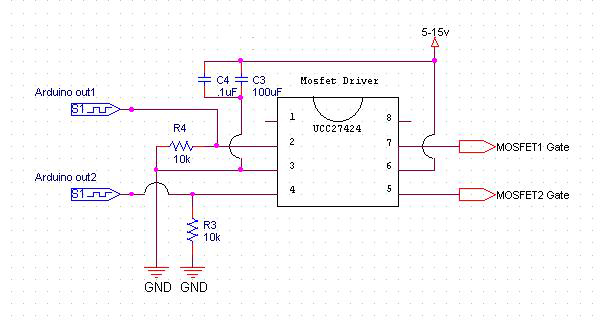

  • Alimentation à découpage MeanWell 24V/6,5A pour des moteurs DC contrôlés en PWM par 6 MOSFets
  • Sparkfun Power Driver Shield, modifiée pour avoir la même source d'alimentation (prévue pour une alimentaion ATX d'ordinateur), ajout de dissipateurs thermiques et ajout de diodes 1N4001 aux bornes de sorties pour protéger le circuit.
  • Alimentation 9V pour une Arduino
  • Communication avec rallonges câbles USB

31/05/2012 : PCB

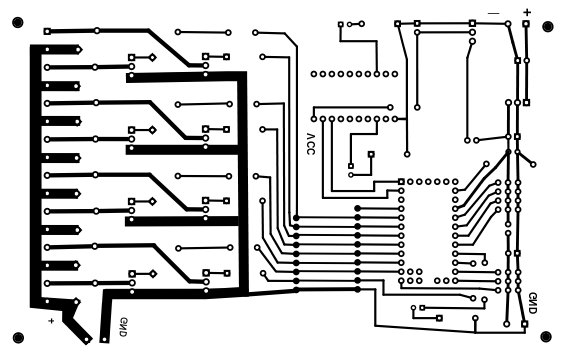

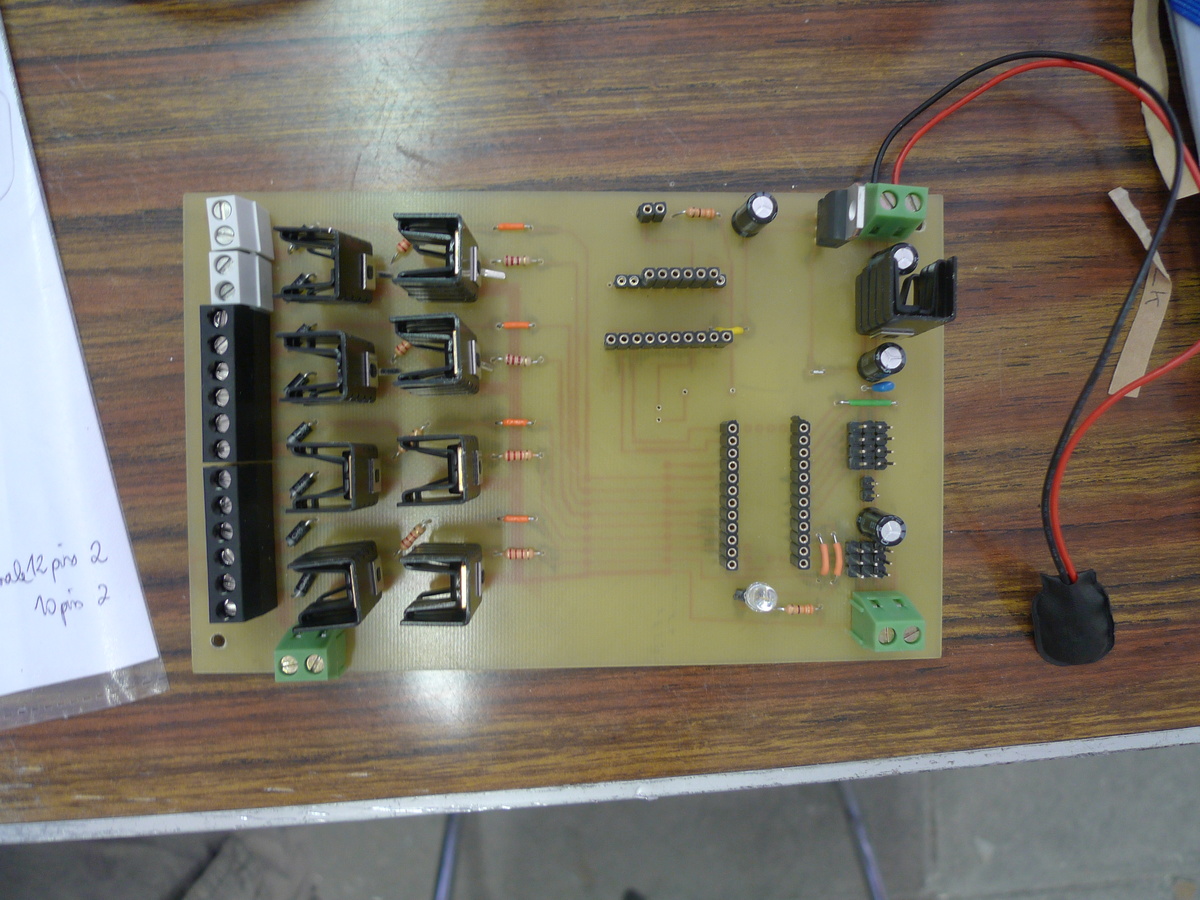

  • Réalisation d'un circuit imprimé avec la méthode chimique

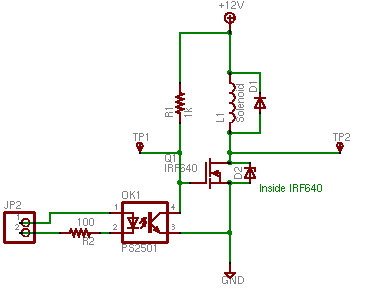

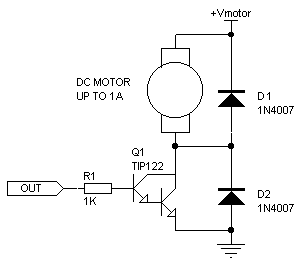

  • Alimentation 24V pour les solénoides, contrôlés par 8 transistors
  • Alimentation 9V pour l'Arduino mini

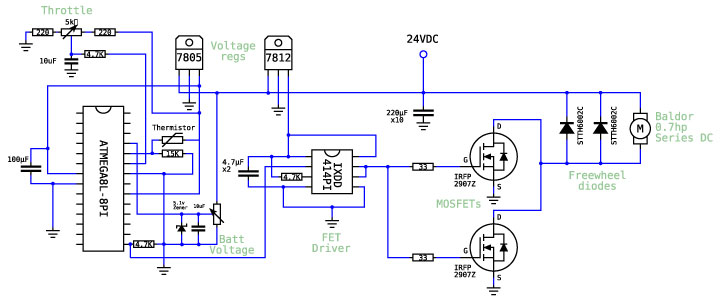

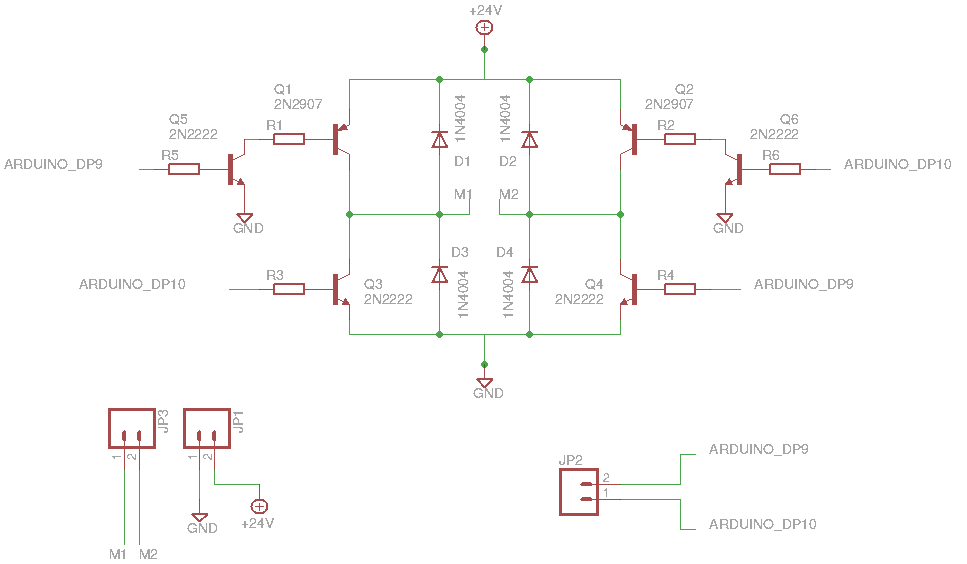

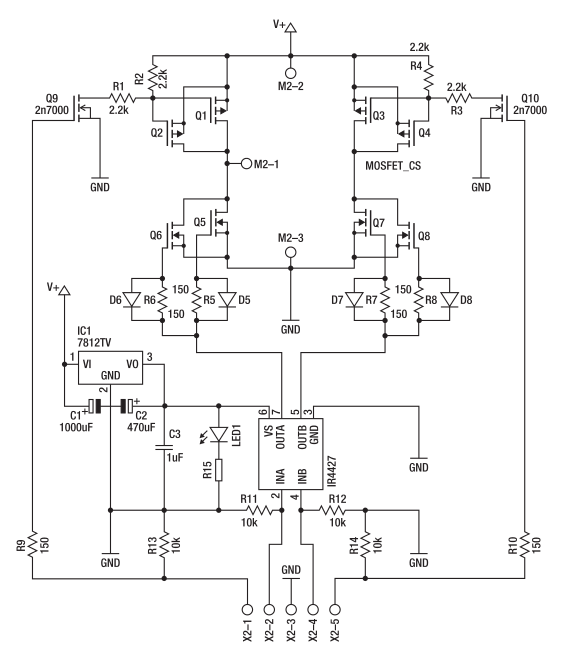

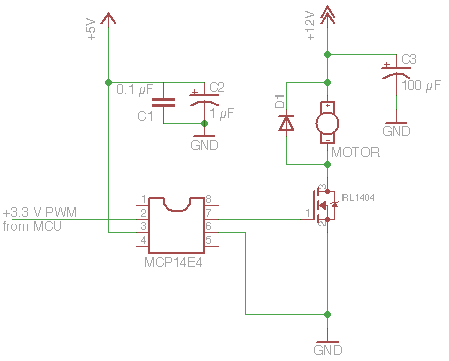

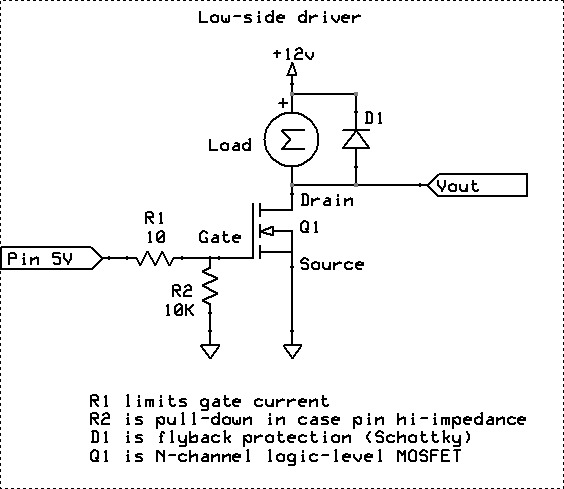

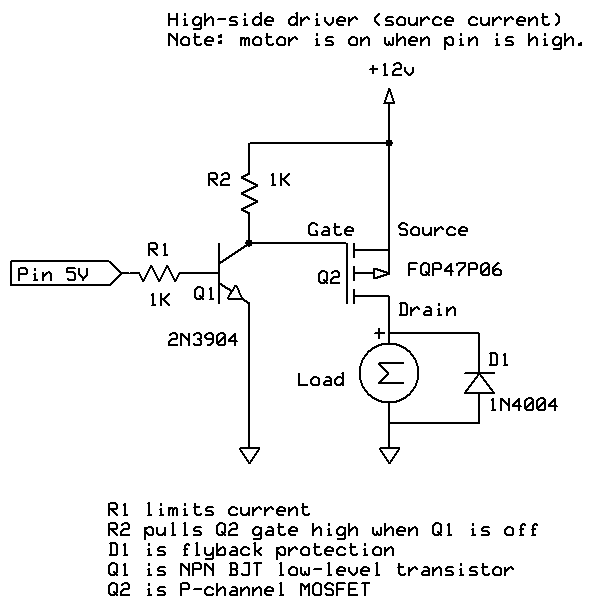

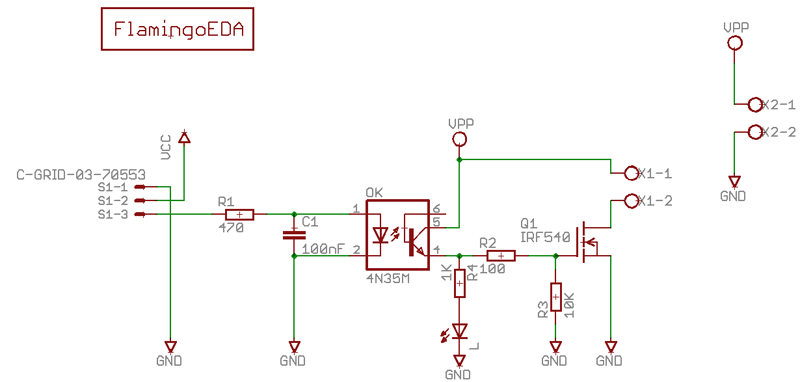

Galerie de circuits
