PWM et moteur

Description

Mesure du voltage par rapport à la fréquence PWM d'une Arduino Mega et au duty cycle, sans moteur connecté.
Appareils de mesure :multimètre velleman dvm851 (non true RMS ?), l'oscilloscope est un HAMEG HM303-6 prêté par PACABOT (http://pacabot.com).

Une bonne ressource : commande_pwm_moteurs.pdf. Et pour informations, les valeurs des fréquences PWM d'une Arduino MEGA sont ici.

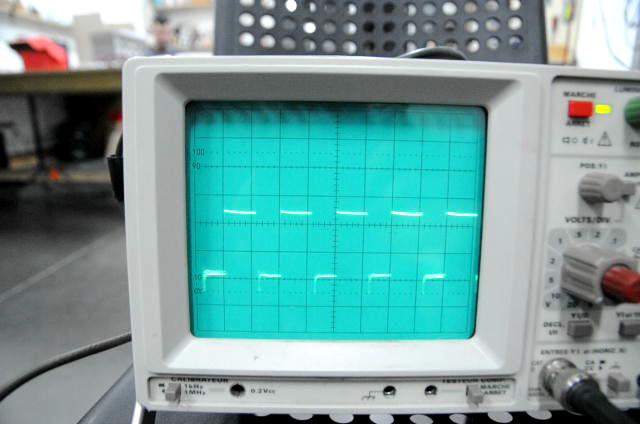

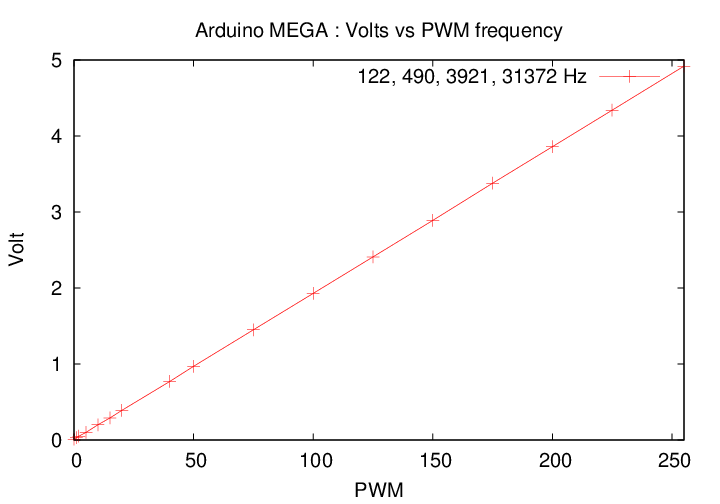

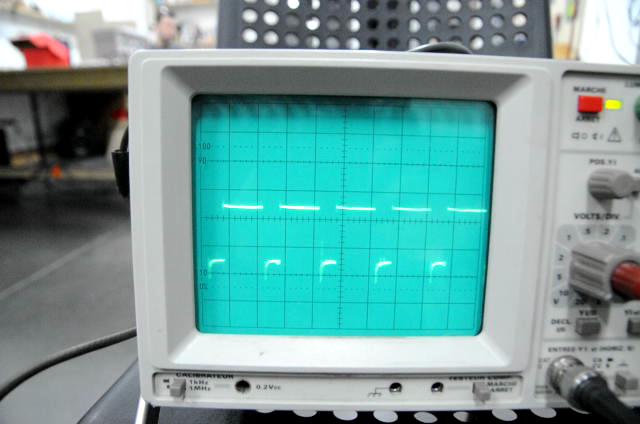

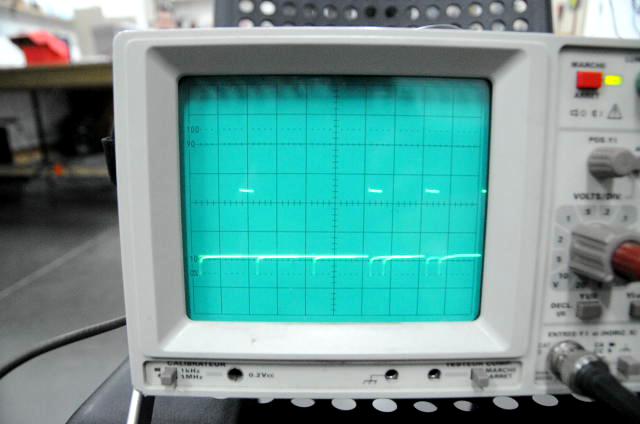

MEGA seule

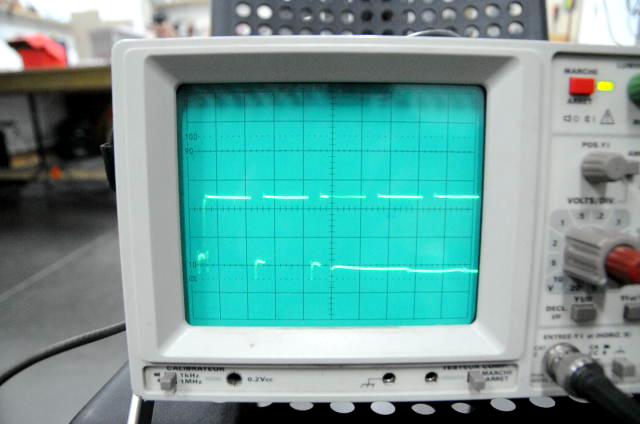

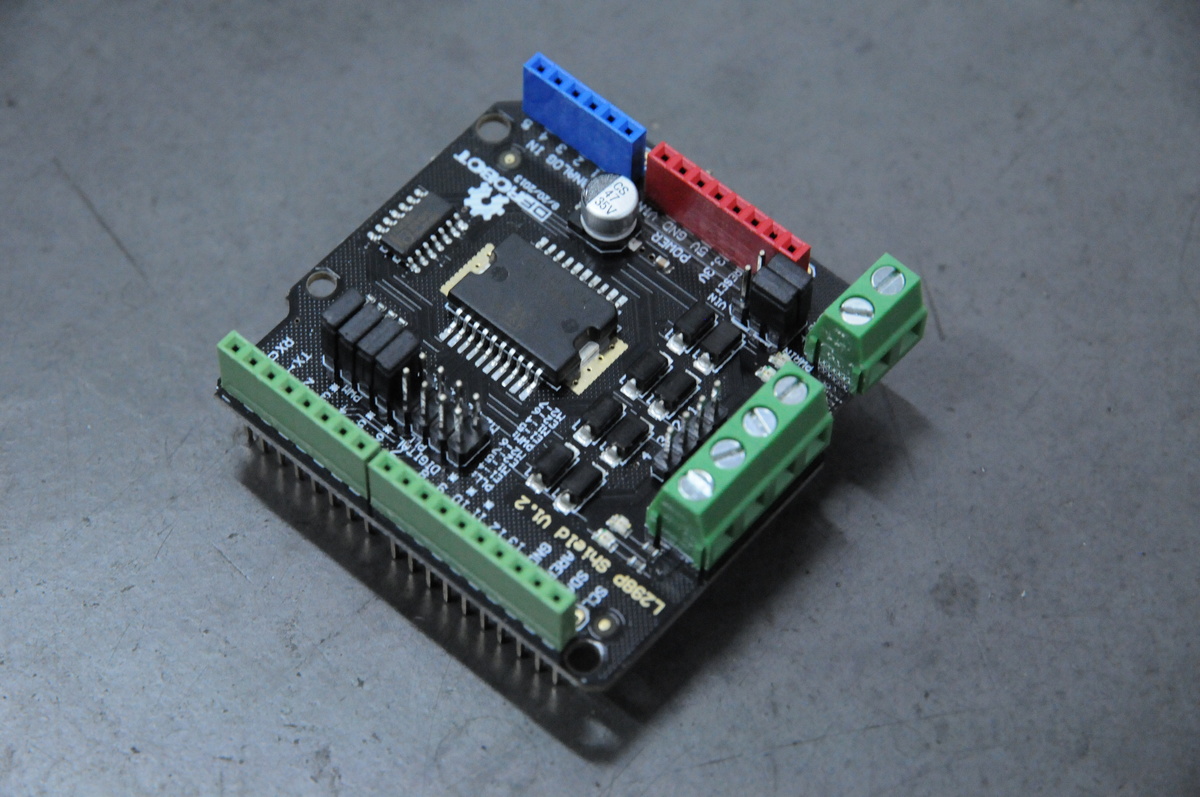

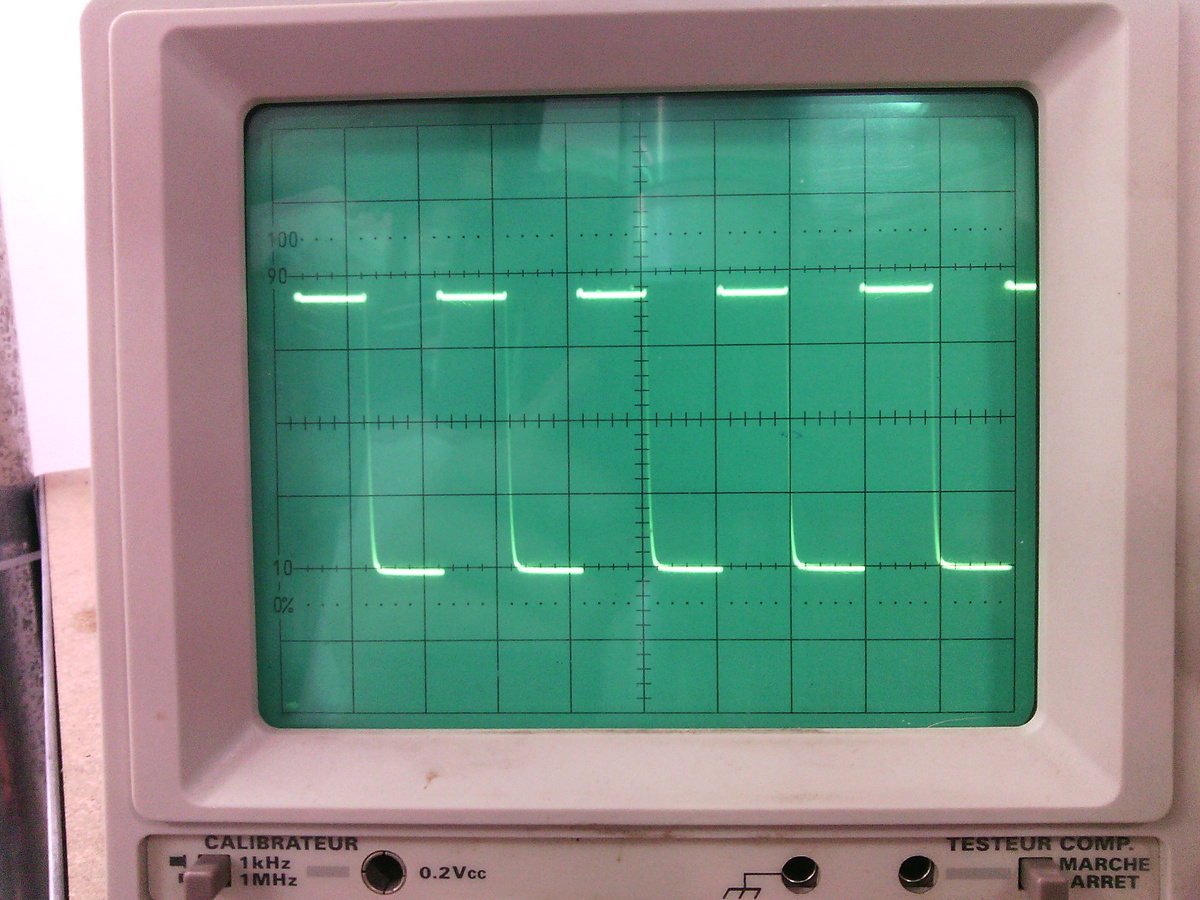

MEGA + L298

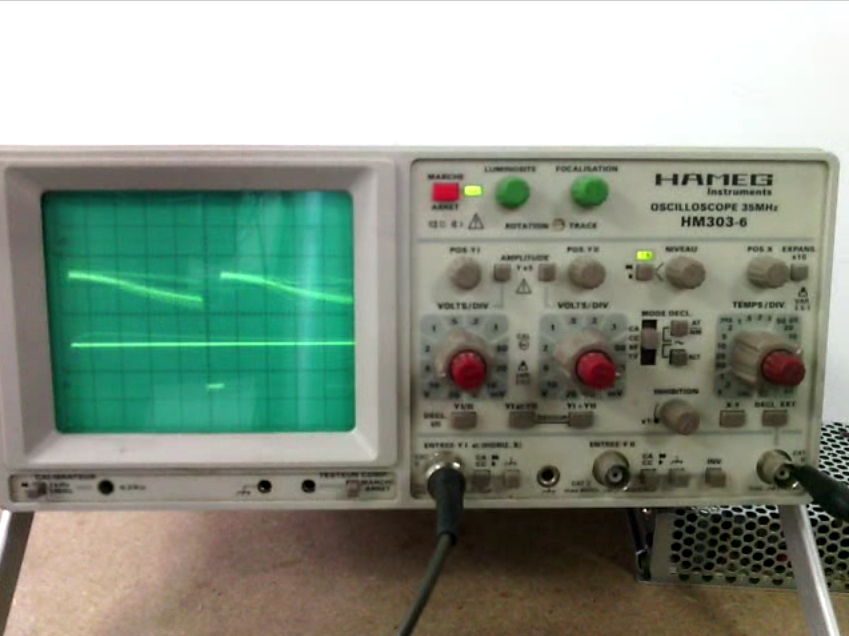

Avec moteur

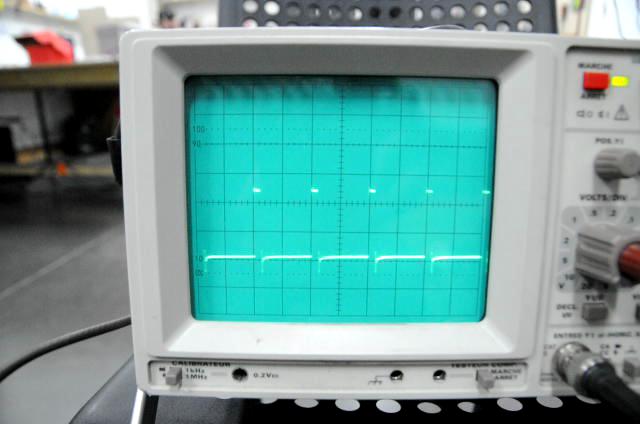

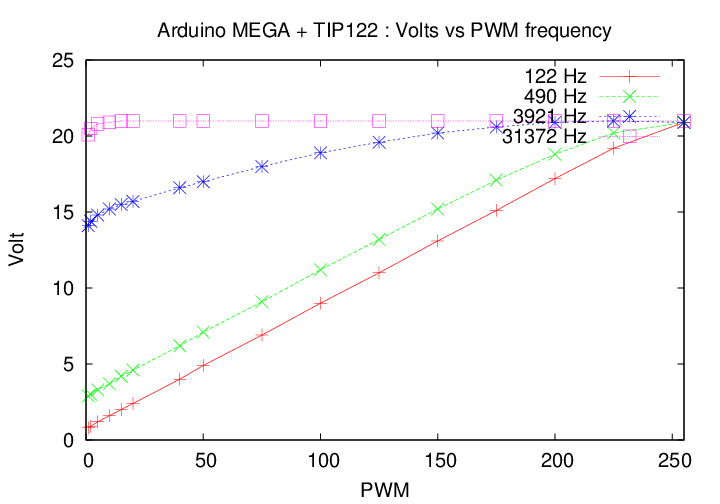

MEGA + Transistor TIP122

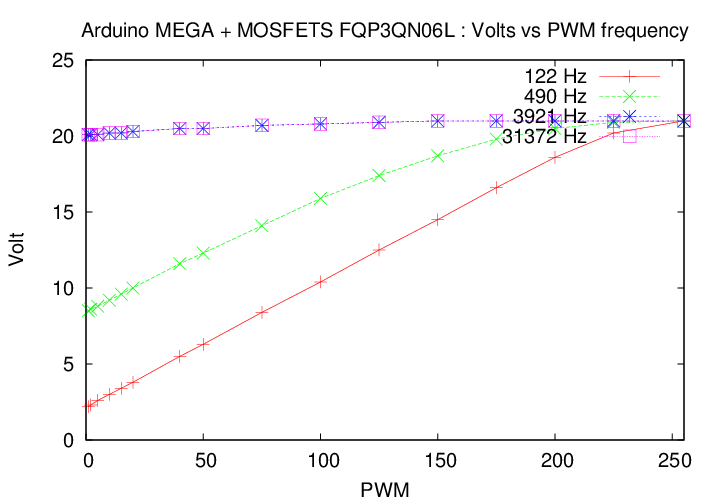

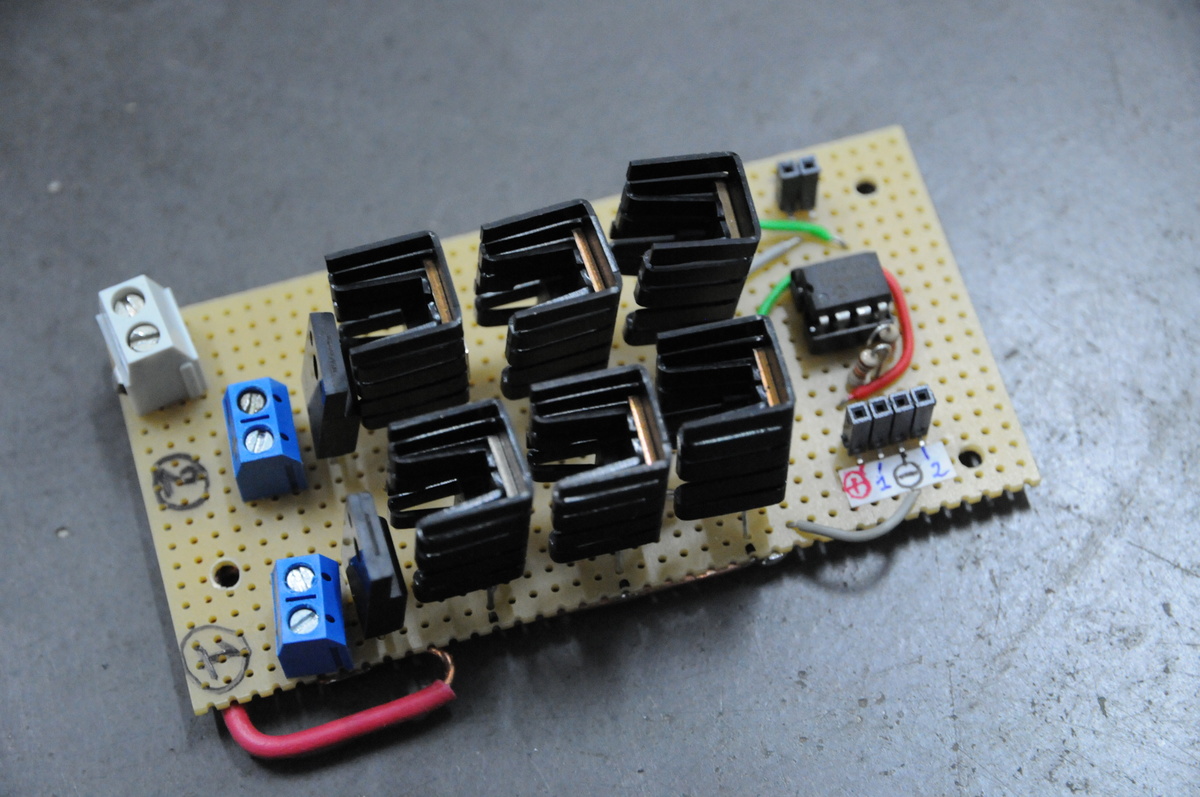

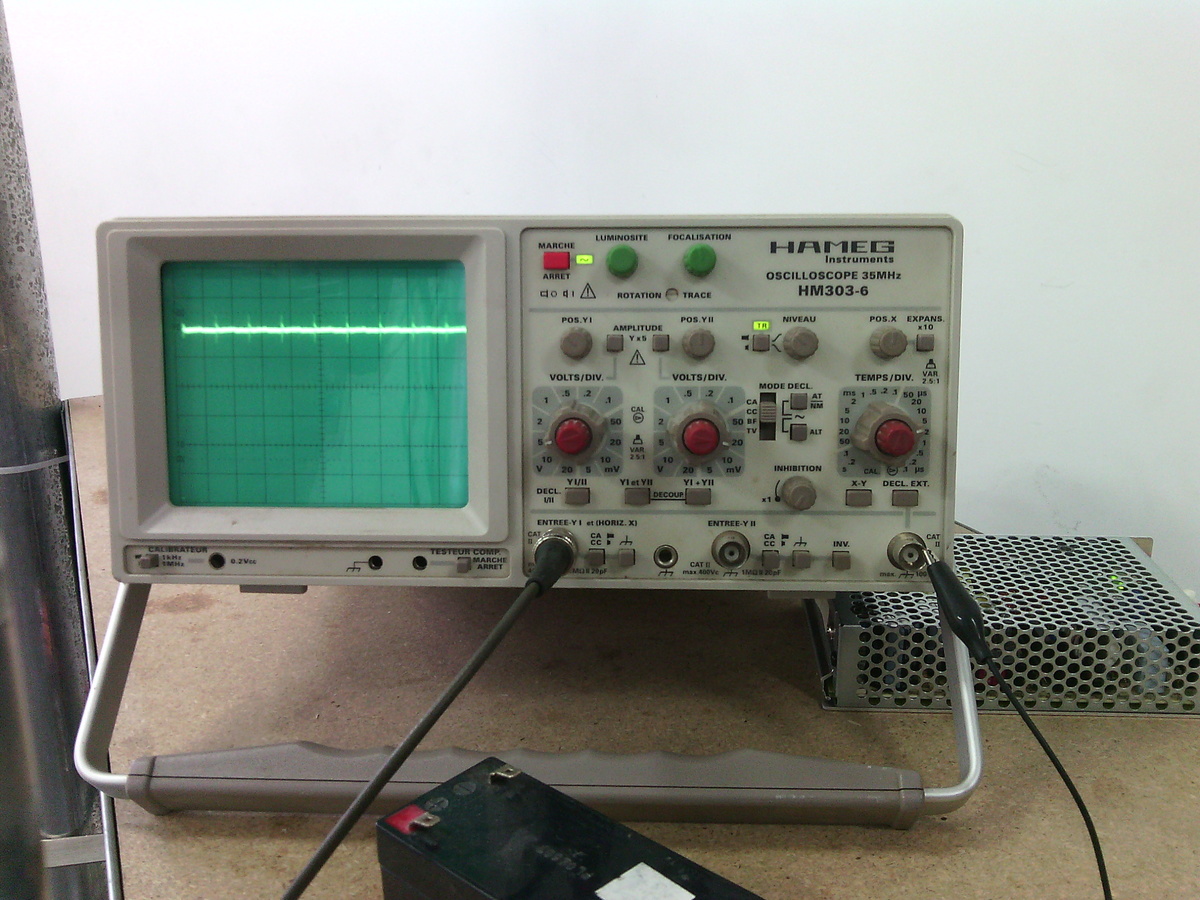

MEGA + Mosfet FQP3QN06L

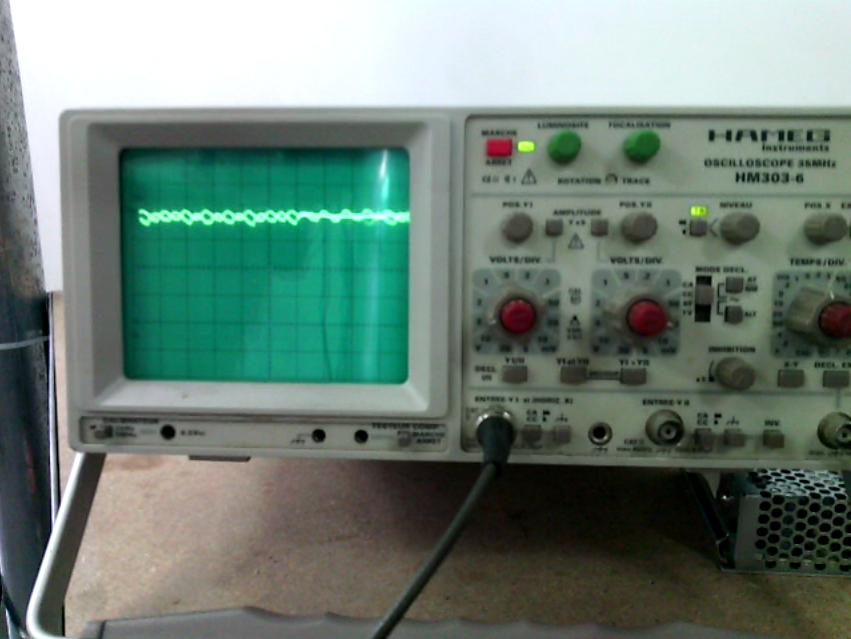

Avec moteur

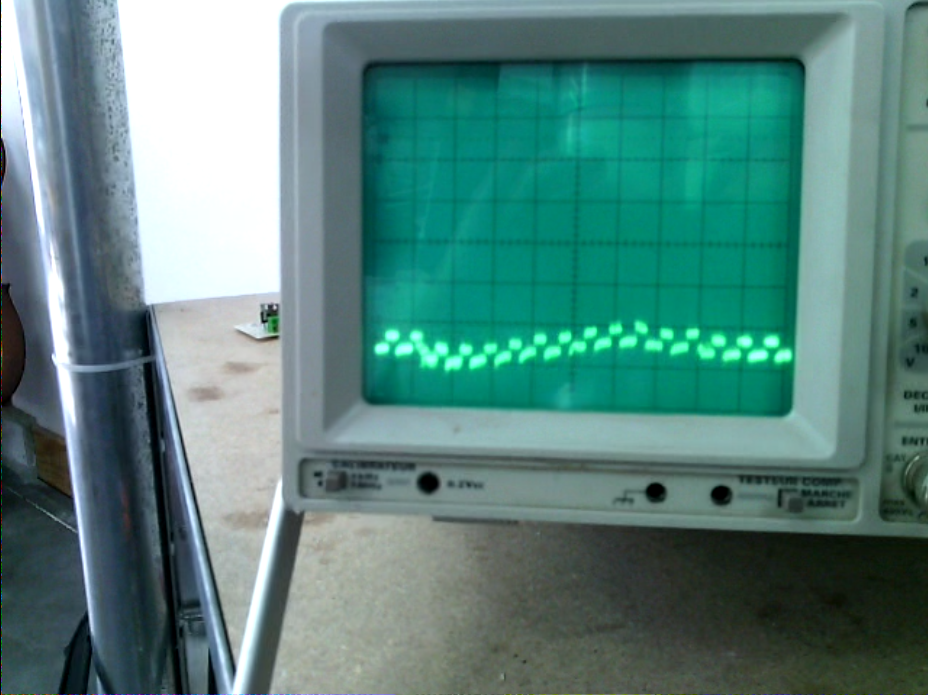

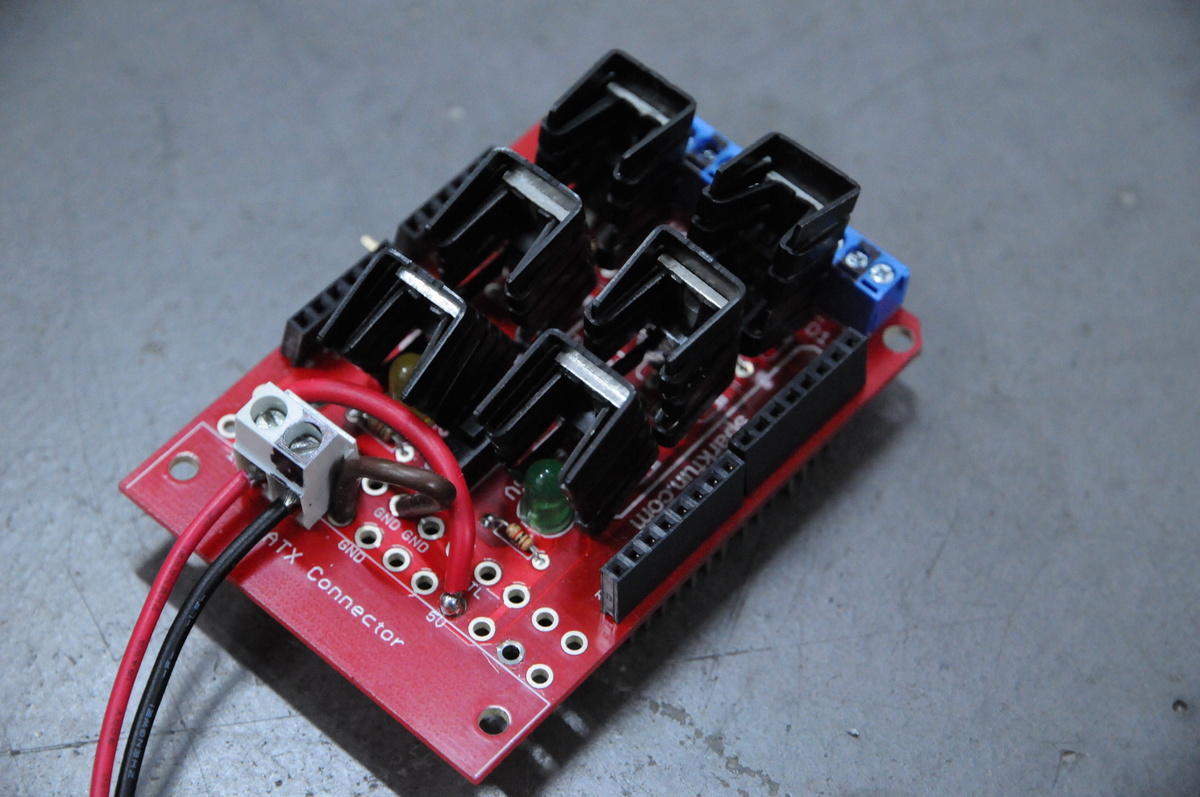

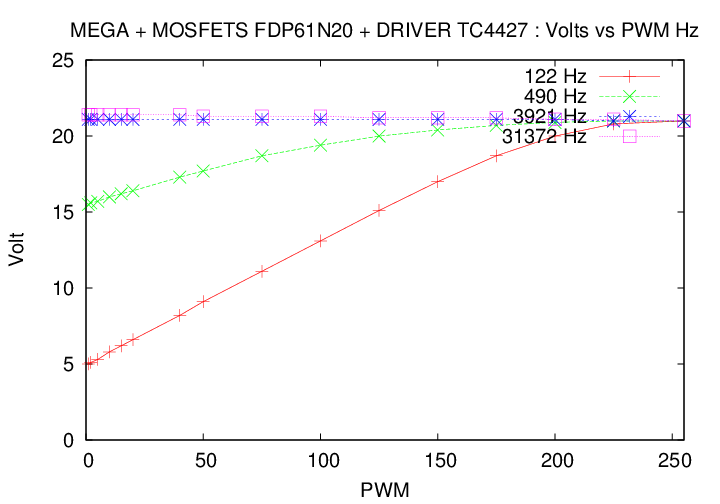

MEGA + Mosfet FDP61N20 + driver TC4427

MEGA + Mosfet IRF540 + driver MC34152

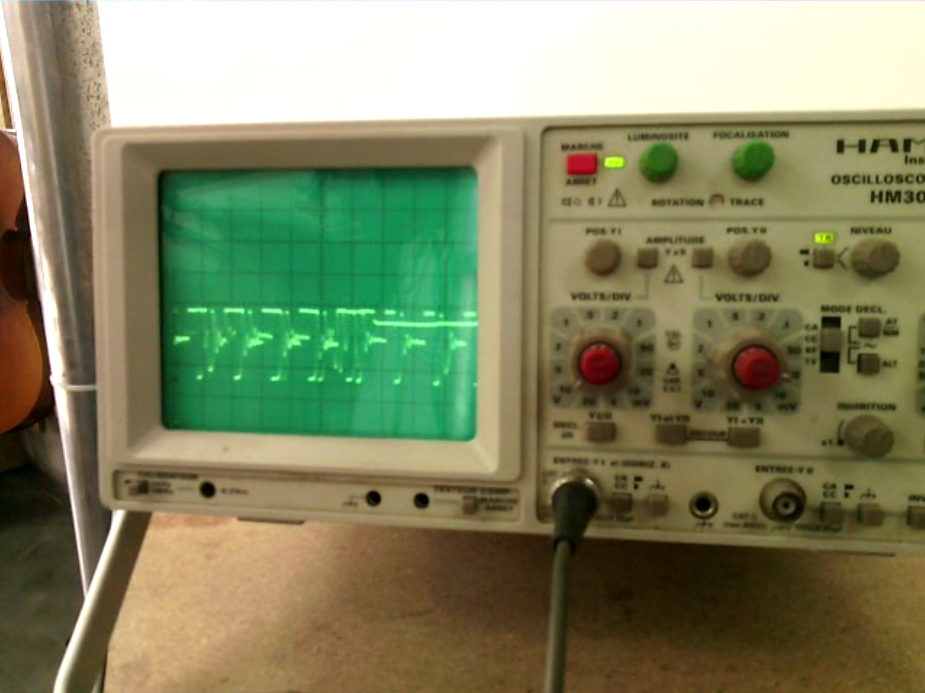

Avec moteur


Mesure du courant

Avec une résistance schunk (~0.5 ohms)

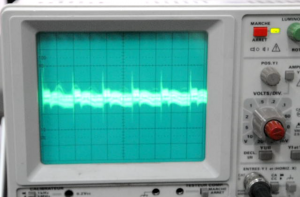

Solenoide

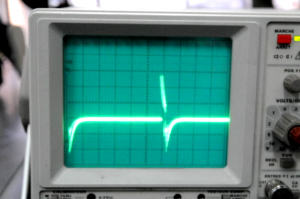

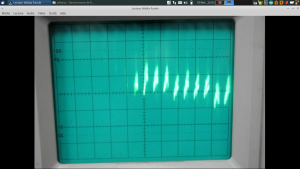

Moteur

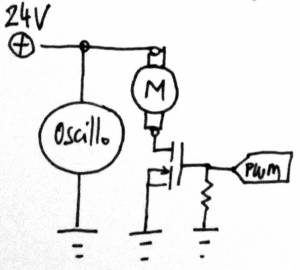

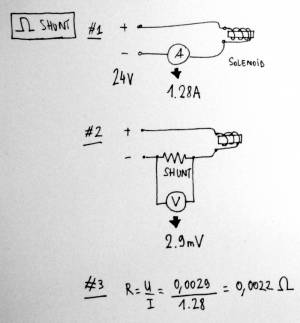

Mesure de la résistance du shunt

Mesure du courant (?)

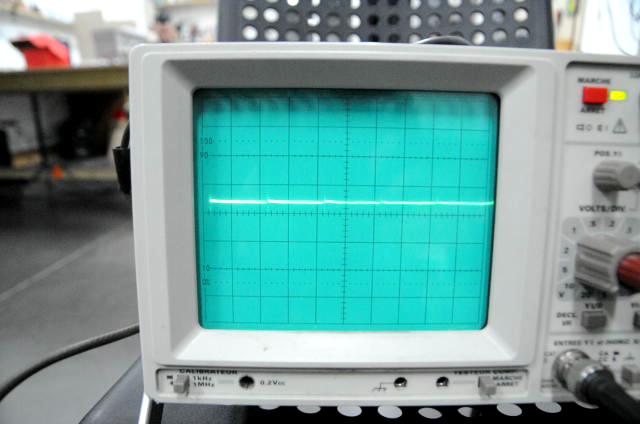

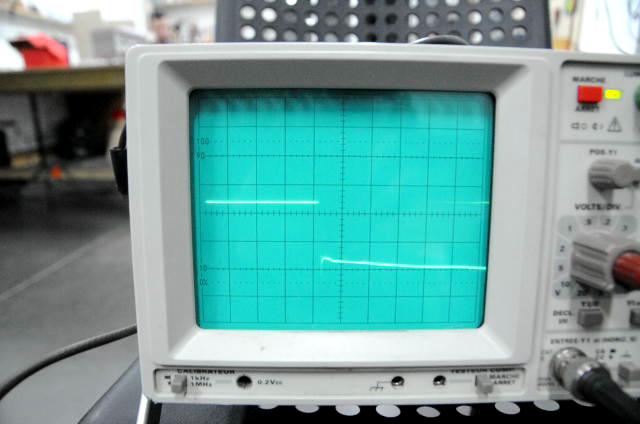

Configuration : 10V/DIV, 1MS/DIV
