TODO

Bilan 02/2017.

Soft

Ok : Vérifier système ouverture/fermeture selon l'heure > fichier log.txt sur la UDOO pendant quelques jours.

Chimère Alu

Deux “corps” de pattes (couples) à faire (limer et compagnie …)

Moteurs

  • Vérifier les moteurs
  • Vérifier le Shield Mosfets de la boite 2 car deux moteurs semblaient bloquer.

Rouille

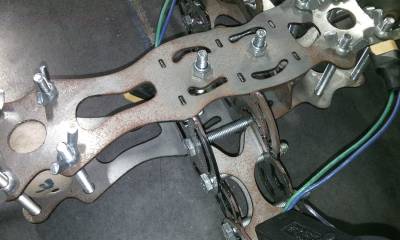

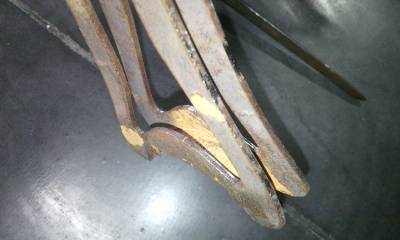

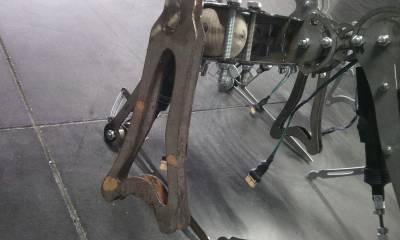

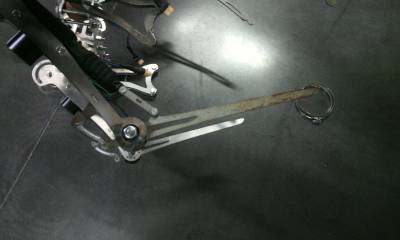

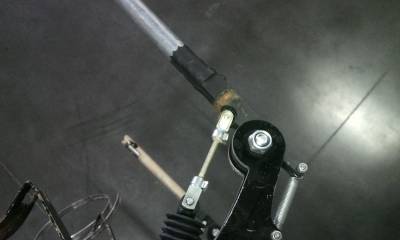

Malgré le Rustol, pleins de rouille sur la nouvelle Chimère en acier.

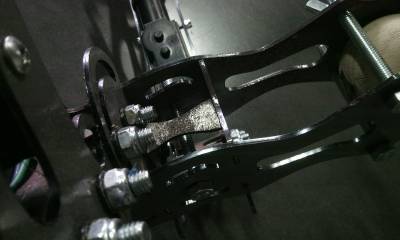

Rouille aussi sur l'écrou des anciens modèles …

Pattes

Des pattes sont à refaire… Avec quelques problèmes récurrents et un problème inquiétant sur la capacité du PVC (la partie qui tient à la chappe) à pouvoir supporter les coups. Une nouvelle conception à prévoir (pour bois et métal), de nouveaux usinages. Nouvelle conception des pattes sur les nouvelles chimères en métal, elles sont trop bancales. Et aucune pattes en bois.

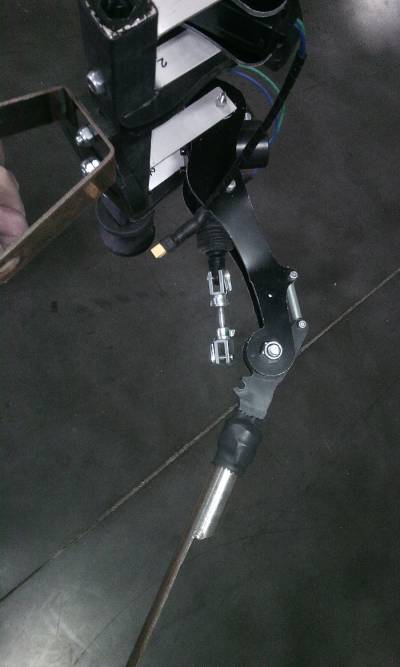

Patte cassée à l'endroit de la chappe. C'est un problème.

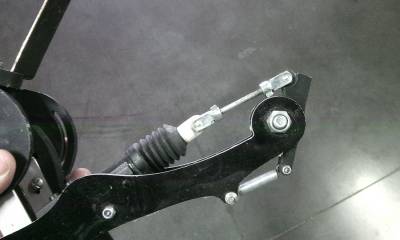

Patte cassée à l'endroit de l'écrou. La nouvelle conception semble ok (sans compter le problème d'avant), mais il faudrait en refaire ~30 !

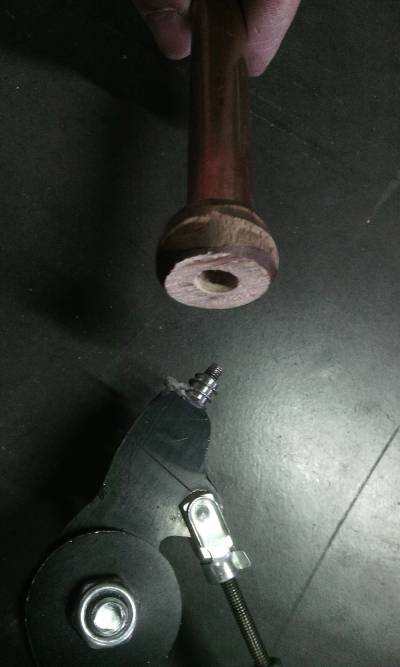

Toujours le même problème avec le bois, le manchon ne résiste pas dans le bois.


Axe dévissé sur la Chimère en acier !

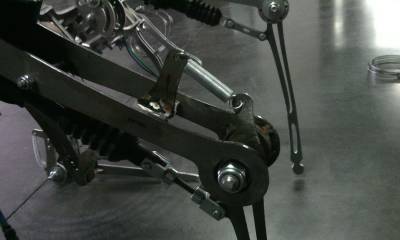

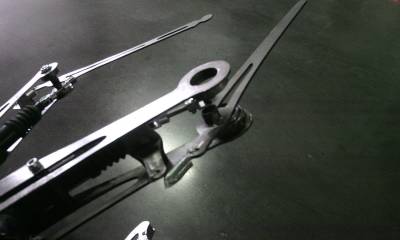

Conception à revoir sur celles en métal (changer les ressorts ou allonger la distance de tension), et aussi position de la chappe à rapprocher de l'axe. Patte en alu déformée !

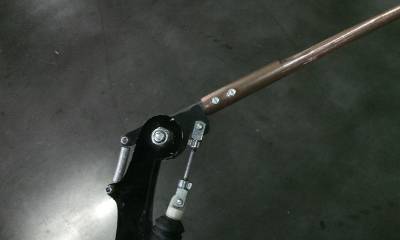

Nouvelle conception avec plus de PVC et deux trous pour visser directement le métal

Boites

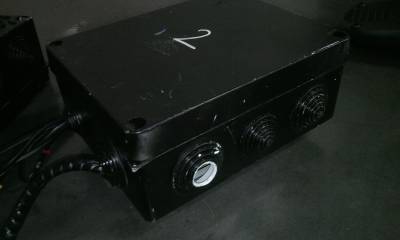

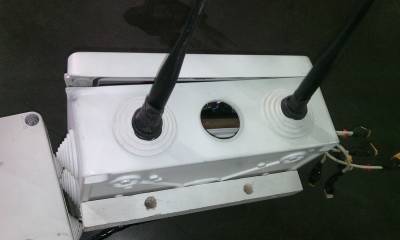

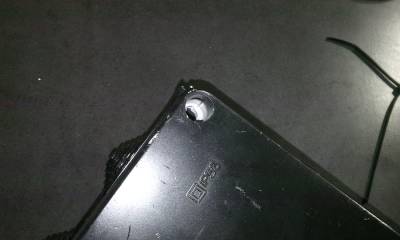

Trous non étanches pour faire passer le câble Ethernet (en plus ce n'est pas pratique pour le montage car il faut visser/dévisser le couvercle …)

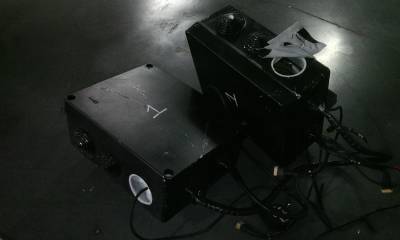

Idem. Se pose aussi la question des prises Ethernet. Ca arrive qu'elles ne tiennent pas. Aussi la boîte est trop petite pour la UDOO + routeur + Shield Mosfets !


Idem

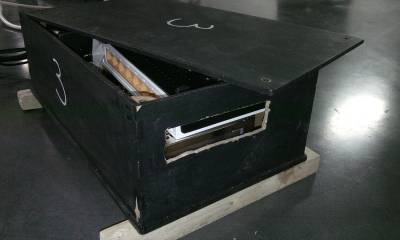

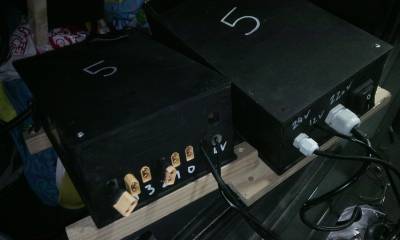

3 boîtes en bois non étanches … Et une boite doit avoir un switch avec un trou pour faire passer 4 ou 5 prises Ethernet.


Des petits éléments pour fermer les boites étanches manquent.


Connectiques XT-60 des boites en bois à revoir. Elles peuvent s'enfoncer quand on les connecte car on pousse …

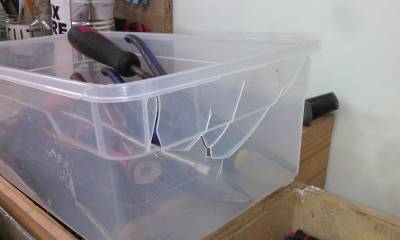

Boites en plastiques cassées. Penser au rangement.

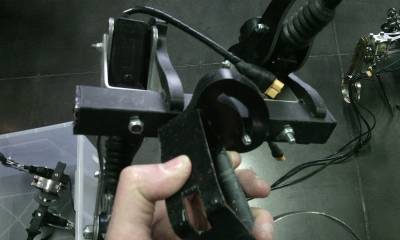

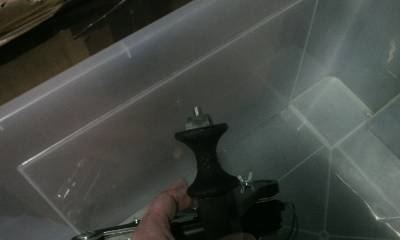

Visseries

A prévoir
