Container

  • Porteur du projet : Julian resonance
  • Date : 08/06/2017/ - …
  • Licence : CC-by-sa-3.0
  • Description : Maquette Container avec cnc, en profilage 3d + retournement
  • Fichiers sources : mettre un lien
  • Lien : mettre un lien

Note d'intention

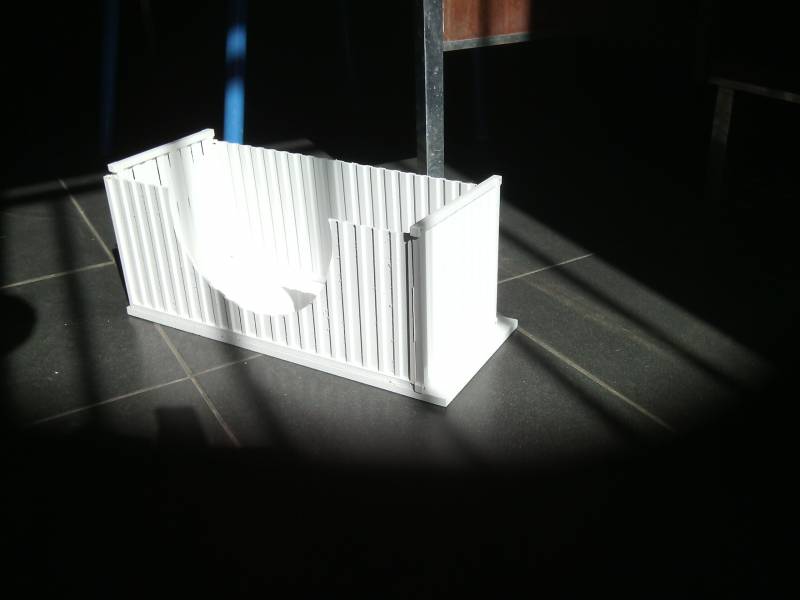

Maquette Container avec cnc, en profilage 3d + retournement

Container

Notes techniques

Les difficulté consiste en profilage 3d sur les deux faces.
Pour cela il faut faire des trous pour placer des tiges pour retourner sa pièce.

  1. Dessiner en 3d sa pièce
  2. Ouvrir sa piece dans Cambam et la centrer dans un rectangle avec des marges autour
  3. On ajoute des trous (au moins 2) au bord de la pièce (ou si besoin à l'interieur de la piece ) pour calage.
  4. Préparer le fichier dans Cambam : Trou de fixations / Profilage 3d ( recouvrement et resolution à 0.1 et en mode finition pour aller directement au surfacage)
  5. Trou de fixations : Placer le matériel a usiner (collé sur le martyr) et faire les trous (en entrant dans le martyr de 3 mm) dans un premier usinage
  6. Profilage 3d : lancer l'usinage 3d de la 1ère face
  7. retourner la pièce en insérant les tiges dans les trous de fixation (on préférera des tiges en bois) qui caleront la piece
  8. se remmetre au zéro utilisé précédemment
  9. Profilage 3d - 2ème face: lancer l'usinage 3d de la seconde face
  10. Contour extérieur de la pièce : : usiner le contour de la pièce

Matériaux et outils

  • CNC
  • fichier 3d
  • CAMBAM (ou autre générateur de gcode en profilage 3d)
