Corp de bobine

Description

Support pour enrouler des bobines de cuivre (transformateur) :

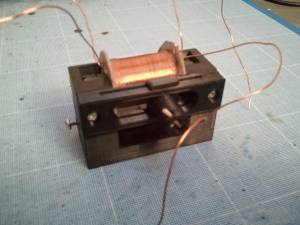

Support pour accueillir une bobine dont on pourra faire varier sont inductance :

Matériaux

- FreeCAD
- CURA
- Imprimante 3D

Tutoriel

Modélisation sous FreeCAD aprés avoir relevé les côtes. Ne pas oublier de rajouter du jeux pour l'assemblage des éléments. La buse sort un filament d'un diamètre d'environ 0.4mm.

On exporte chaque éléments au format *.stl

Au LFO on ouvre CURA pour importer nos pièces. On vérifie que tout est OK. Et on envoie l'impression sur l'imprimante 3D.

Dans mon cas il a fallu poncer un peu car je n'ai pas mis assez de jeux au centre. Mais rien de grave et le résulat est pas mal.

Merci à Anthony :)

Photos
