Cuiseur solaire parabolique

  • Porteur du projet : Jean-Noël Montagné, https://nicelab.org
  • Date : 31/08/2016/ - …
  • Licence : CC-by-sa-3.0

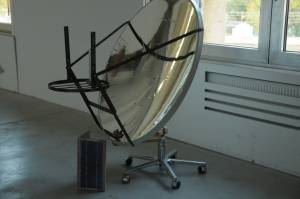

  • Description : Transformer une antenne pour TV satellite en cuiseur solaire rapide

2D et 3D PRIMITIVES

Cercle, carré, rectangle, sphère, cylindre, tore, cone, …

Matériaux

Liste de matériel et composants nécessaires:

  • Toute antenne TV satellite parabolique ( type disque) , plus elle est grande plus la puissance sera élevée
  • Film miroir ( Vénilia Miroir) ( l'aluminium en rouleau n'est pas assez réflechissant)
  • Dispositif d'orientation du miroir vers le soleil, et de fixation/stabilisation du miroir en position: bois, moteur d'imprimante ou de jouet robot à courant continu avec sa roue, cellules photovoltaiques solaires, fils électriques.
  • Dispositif avec cardan ( comme sur les bateaux) pour accueillir une casserole, cocotte ou poële !

Tutoriel

Guide pas à pas pour la réalisation du projet.

  • Nettoyer la parabole pour une bonne adhésion de l'adhésif miroir
  • Poser l'adhésif, en lés triangulaires, de façon à ne faire aucune bulle.

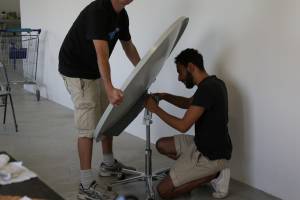

  • Réaliser un système de positionnement/orientation (bois, ferraille, alu….) avec son électronique simplissime
  • Réaliser un support avec cardan pour poser le récipient (ferraille)
  • Préparer un récipient ( enlever tout isolant plastique ou bakélite)

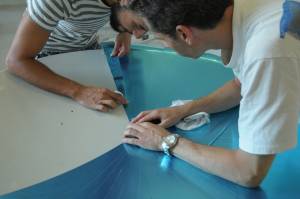

Jour 1/Jour 2 : Placage du film miroir sur la parabole

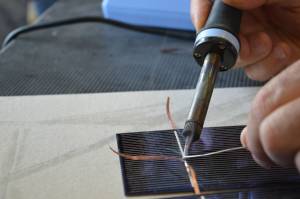

Création des quatres plaques photovoltaïques alimentant le moteur qui permet de faire tourner les paraboles. Chaque plaque photovoltaïque produit 2 Watts, 2 sont nécessaires pour chaque mouvement: orientation verticale, et orientation horizontale .

Jour 3 : Le point focal des paraboles est défini visuellement en faisant un peu de fumée devant la parabole, au soleil, en enflammant un bout de carton avec la parabole, ce qui permet de situer l’endroit où devra se trouver la casserole. Le pied de la parabole est terminé.

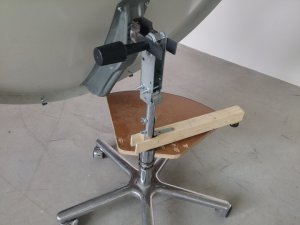

Jour 4 : Fabrication de la structure de cuisson. Recherche d’une solution pour le bras de levier permettant au moteur de faire tourner la parabole. Réalisation du bras, de l'attache moteur, et de la portion de disque.
