• Porteur du projet : reso-nance
• Date : 2014
• Licence : GNU/GPL3
• Fichiers : etau_fichier.zip

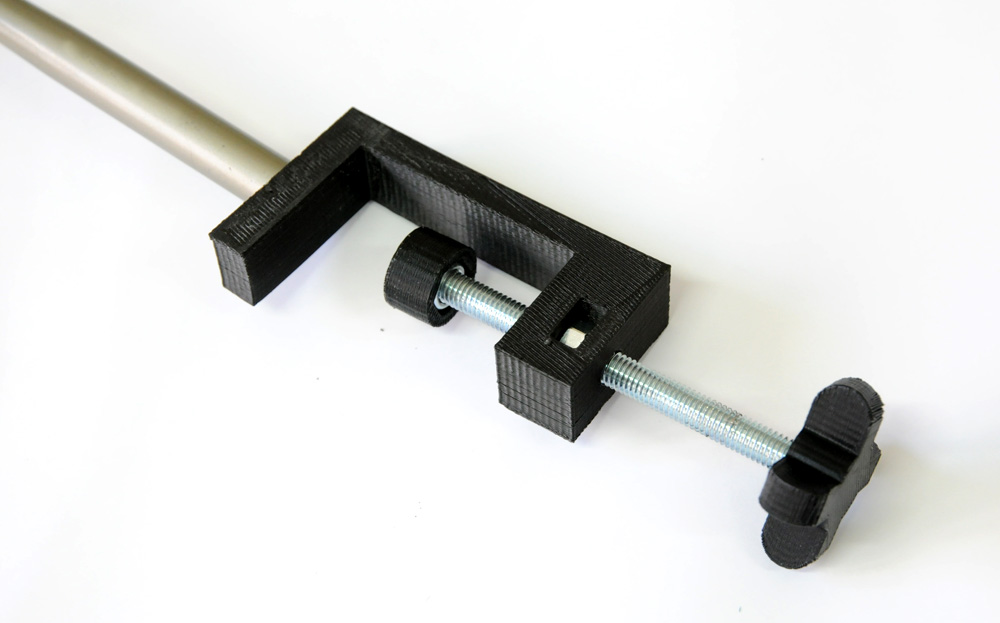

Il s'agit d'un étau en 3D réalisé pour un pied de caméra (webcam) pour la Malinette.

• Impression 3d
• barre filetée (8mm)
• 2 écrous bloquants
• 1 écrou normal

• etau_fichier.zip

Étau :

hauteur = 70;
visrayon = 4;
ecrou_w = 13;
ecrou_h = 8;

difference (){
    difference () {
        cube([18,40,15]);
        //trou vis
        rotate([0,90,0]) translate([-5,18+ecrou_w/2,-5]) cylinder(25,visrayon,visrayon);
    }
    // trou ecrou
    translate([5,18,-5]) cube([ecrou_h,ecrou_w,30]);
}

cube([hauteur,5,15]);
translate([hauteur,0,0])
cube([10,40,15]);

Poignée :

$fn=6;
difference() {
	poignee();
	translate([4,15,3.5]) linear_extrude(height=10) circle (7.25);
}
module poignee() {
	$fn=20;
	translate([4,15,0]) cylinder(h=13,r=10);
	bras();
	translate([19,11,0]) rotate ([0,0,90]) bras();
}
module bras() {
	cube([8,30,13]);
	translate([0,0,6.5]) rotate ([0,90,0]) cylinder(h=8,r=6.5);
	translate([0,30,6.5]) rotate ([0,90,0]) cylinder(h=8,r=6.5);
}
