Feedback Pickup

  • Porteur du projet : Patrick Reybaud
  • Date : 29/03/2020
  • Licence : libre !

Description

Ce projet propose une alternative aux micros guitares électriques standards composés d'une bobine et d'un aimant permanent par une solution active, où l'élément magnétique et remplacé par une bobine qui sert à la fois d’électroaimant nécessaire à la captation de la vibration du corps métallique (loi de Lenz-Faraday) mais aussi d'excitateur afin de maintenir ou mettre en vibration ce même corps.

Matériaux

Le système se compose : - D'une bobine de captation (canette plastique de machine à coudre) entourée de 10000tr de fil de cuivre émaillé 60µm - D'une bobine excitatrice entourée de 1000tr de fil de cuivre de 0,25mm - D'aimants et fer-doux

Bobinage

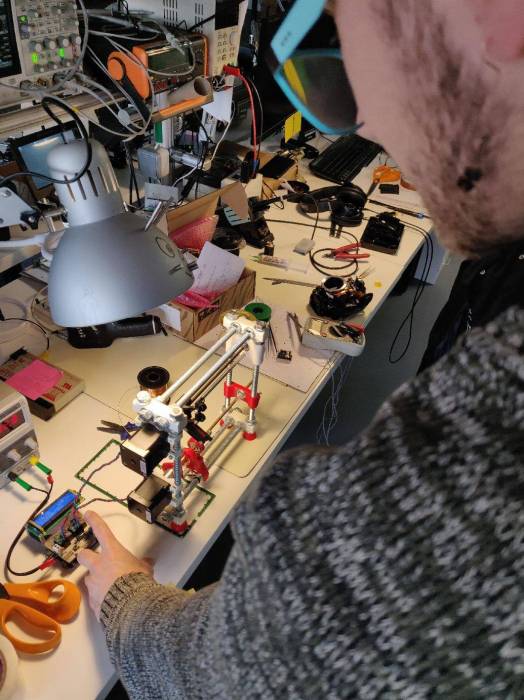

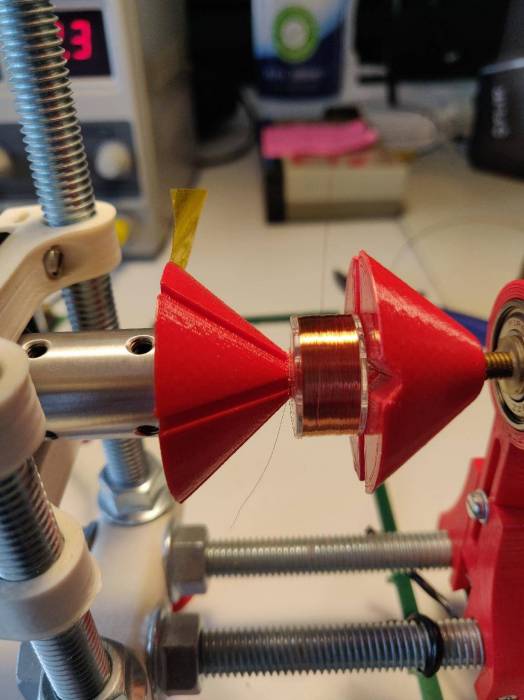

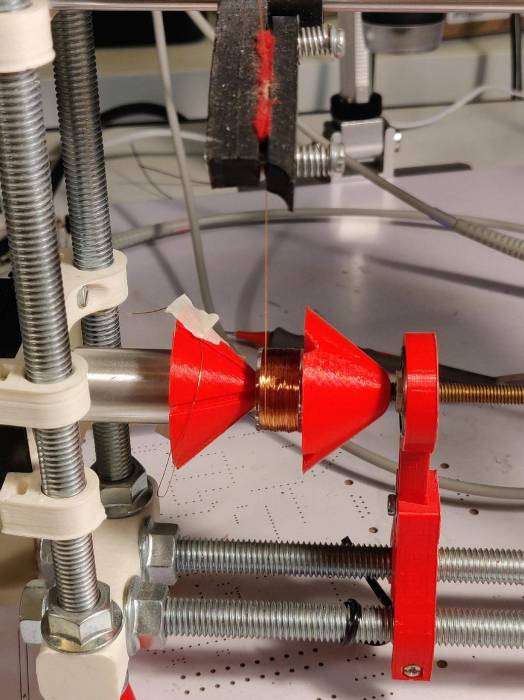

Le bobinage à été réalisé grâce à la bobineuse de Jo! Bobineuse

Photos

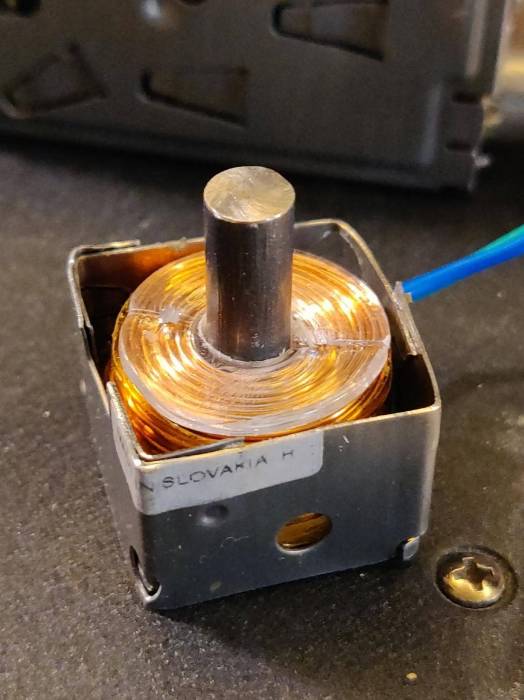

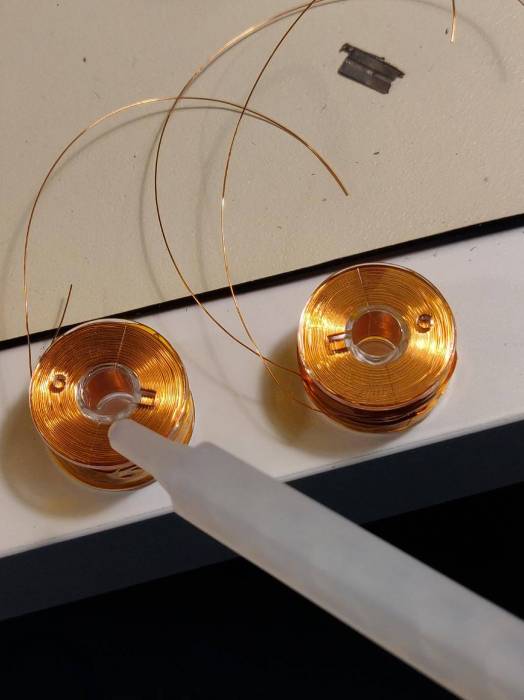

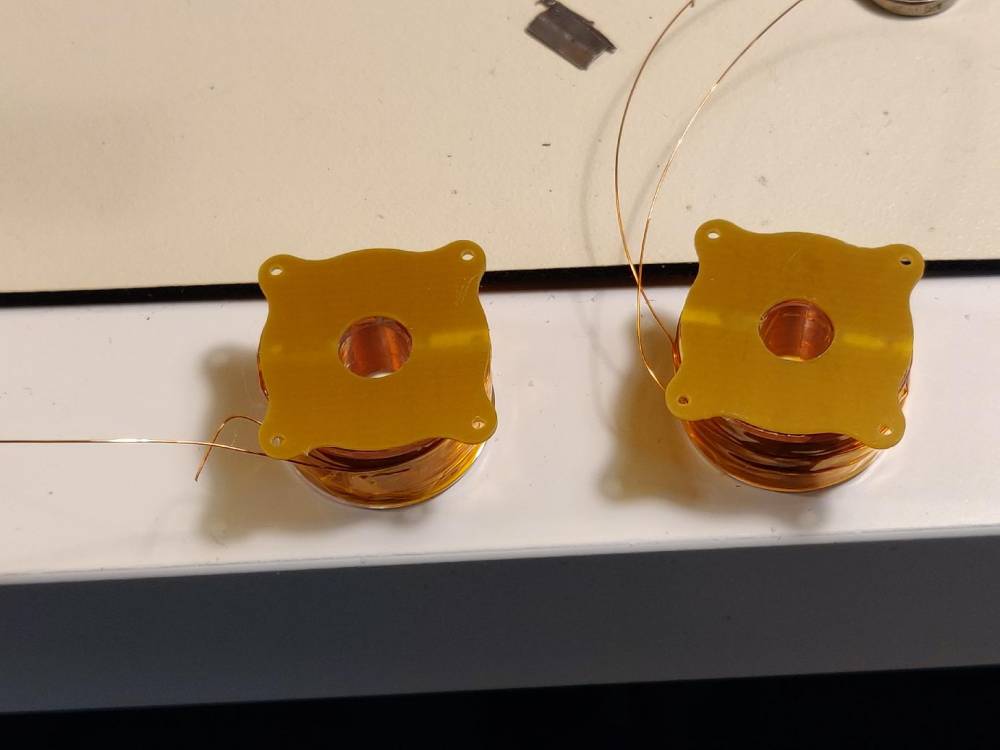

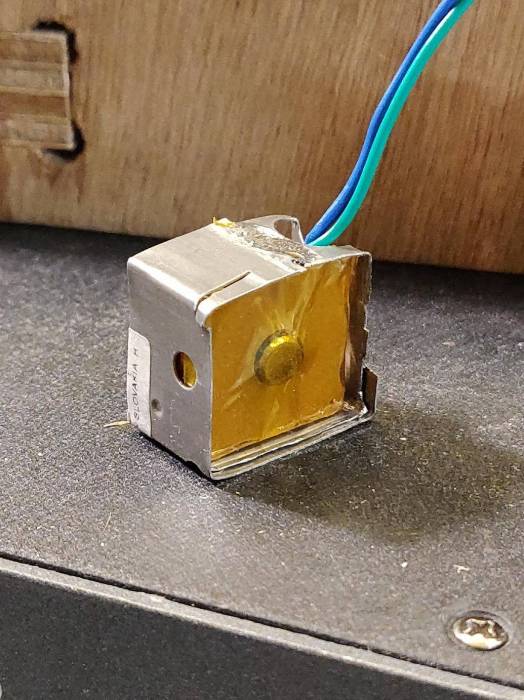

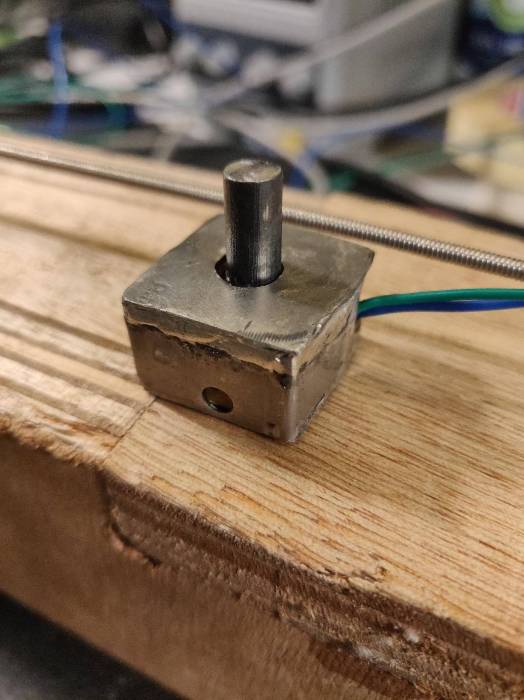

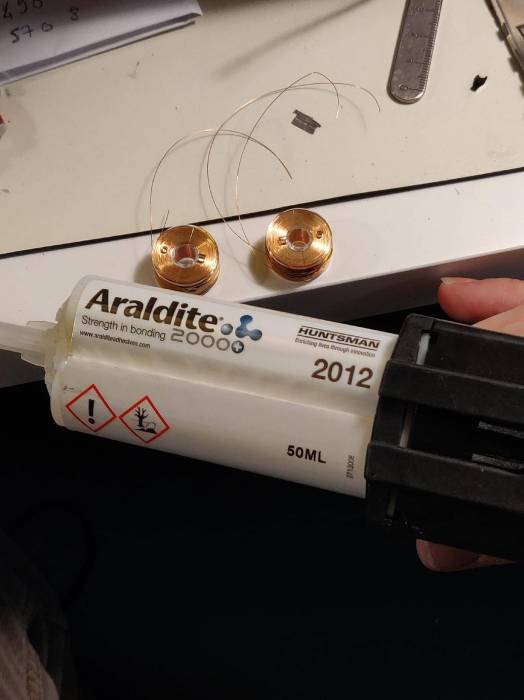

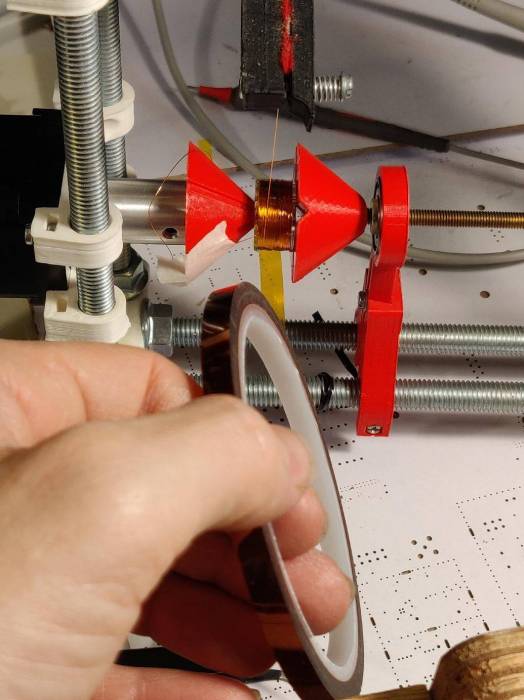

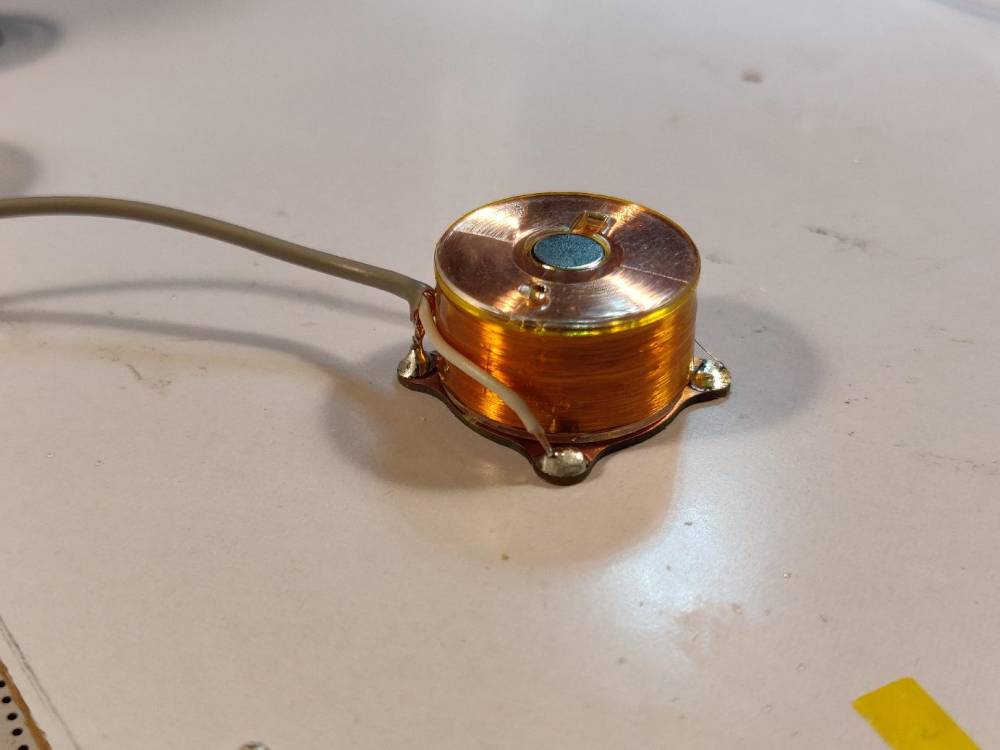

Bobinage du micro pickup

Essais

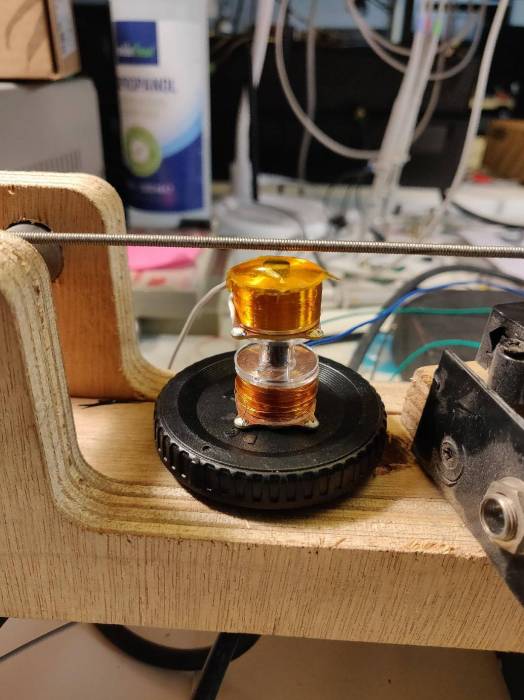

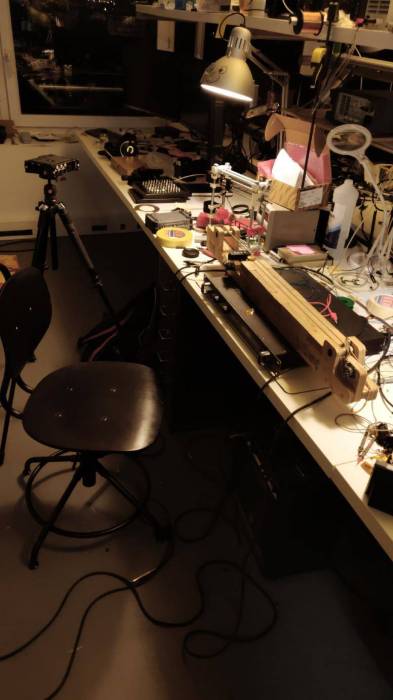

Tests excitation indépendante :
Extraits sonores

Ces essais n'ont pas étés réalisés dans les meilleures conditions, il nous manque encore pas mal de matériel (adaptateur d'impédance, preamp, ampli). Ces prises ont été faites avec un micro électrostatique enregistrant un ampli guitare de mauvaise qualité. Néanmoins, voici les premiers résultats :

test-independant-exitateur-001.wav.zip

test-independant-exitateur-002.wav.zip

test-independant-exitateur-003.wav.zip

test-independant-exitateur-004.wav.zip

test-independant-exitateur-005.wav.zip
