Le Véloglyphe
- Porteur du projet : Estavoyer Marion
- Date : 15/03/2014
- Licence : CC BY NC
- Matrice Lettre Véloglyphe :Matrice lettre - Fraiseuse - Lino 3mm
- Réservoir encreur Véloglyphe :Réservoir - Impression 3D - PLA
- Capot réservoir Véloglyphe :Capot réservoir - Impression 3D - PLA
- Pattes du réservoir Véloglyphe :Pattes réservoir - Fraiseuse - pvc 3mm
- Stickers véloglyphe : Stickers - Découpe 2D - vinyle autocollant
Description
Le Véloglyphe est un dispositif graphique qui permet à son utilisateur d'imprimer sur son passage les messages qu'il souhaite véhiculer. Objet de médiation il interpelle les passants mettant en relation public et évènement. Il se décline (couleur, drapeaux, sonnette… ) selon la nature du message que la manifestation veut transmettre. Ce système d’affichage investit l'espace, favorisant une communication de proximité avec le public : mobile, original et dynamique, il permet de relier les différents lieux où se déroule l’événement. Les signes laissés par Le Véloglyphe invitent à suivre une piste vagabonde de la rue à l’évènement, jusqu’aux lieux et personnes qui l’animent.
L’objectif du projet est de proposer des outils permettant de rendre accessible la création du Véloglyphe. Des temps de workshop invitent à fabriquer le dispositif encreur et typographique afin de composer un message et investir l'espace public.
Dans une dynamique de design ouvert cet objet a été réalisé au FabLab de l'Imal à Bruxelles ainsi qu'à celui du LFO à Marseille, lieu de fabrication ouvert au public, à l'échange, à l'expérimentation et à la collaboration. Afin de rendre visible le processus de création, de fabrication et d’utilisation de cet outil, j’ai réalisé un site leveloglyphe.tumblr.com qui documente toutes les étapes de conception du projet. Dans l'envie de prendre part à la valorisation et la circulation des connaissances collectives, cette création est sous licence Creative Commons Attribution - Pas d’Utilisation Commerciale 4.0 International.
Outils
Logiciels
- Inkscape ou Illustrator, Logiciel dessin vectoriel,
- Cambam, Logiciel paramétrage fichier pour Fraiseuse numérique
- Freecad, logiciel de modélisation 3D
- Cura, Logiciel paramétrage fichier pour Imprimante 3D, Ultimaker
- Silhouette Studio, Logiciel paramétrage fichier pour Découpe 2D, Silhouette Caméo
Outils
- vélo
- clé anglaise
- tournevis plat
- pince coupante
Outils à commande numérique
- imprimante 3D
- fraiseuse numérique
- Découpe 2D
Matériaux
Liste de matériel et composants nécessaires
Matériel
- 2x écrou - 3Øx4 mm
- 2x écrou créneau - 3Øx4 mm
- 2x vis - 3Øx10 mm
- 50x collier/serflex réutilisable- 2,5×200 mm
- 1x rouleau PLA - 3Øx1000 mm
- 1x bande perforée - 3Øx9x200 mm
- 1x rouleau vinyle adhésif
- 2x rouleau mousse - 35Øx45 mm
- 1x tige filetée - 3Øx65 mm
- 1x tube aluminium - 5Øx50 mm
- 1x tuyau silicone - 6Øx1000 mm
- 2x tube de gouache blanche
- 1x Chiffon
Pièces à fabriquer
- 1x réservoir encreur 60x55x147,5 mm
- 2x patte du réservoir
- 26x matrice alphabet 3x45x45
- 2x autocollant Le Véloglyphe
Tutoriel
Manuel Interactif de fabrication et de l'utilisation du Véloglyphe : livret_le_veloglyphe_work.pdf

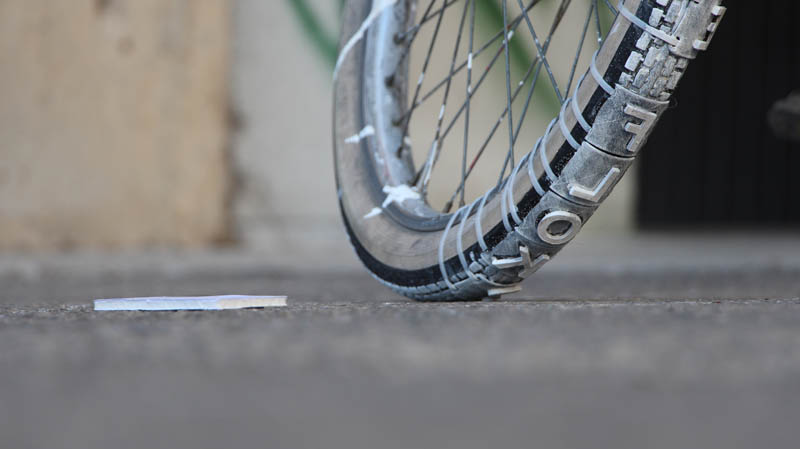

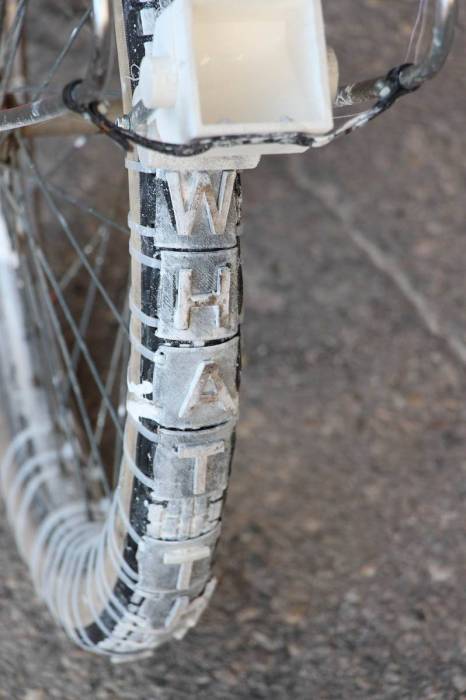

Matrice lettre tampon

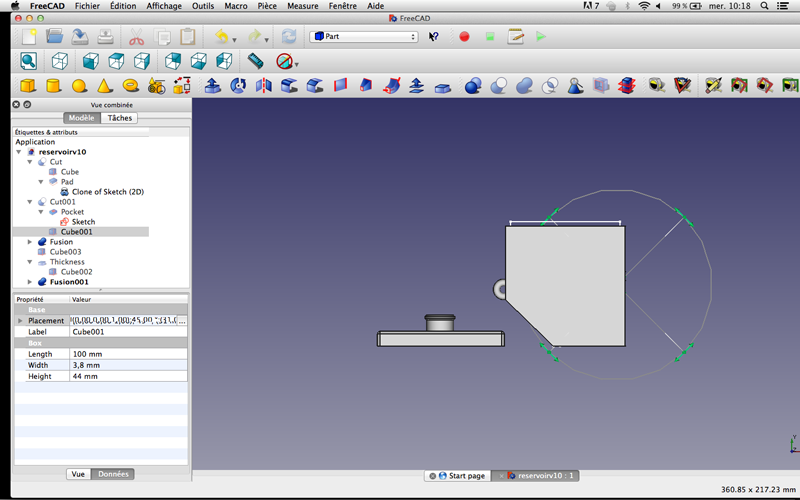

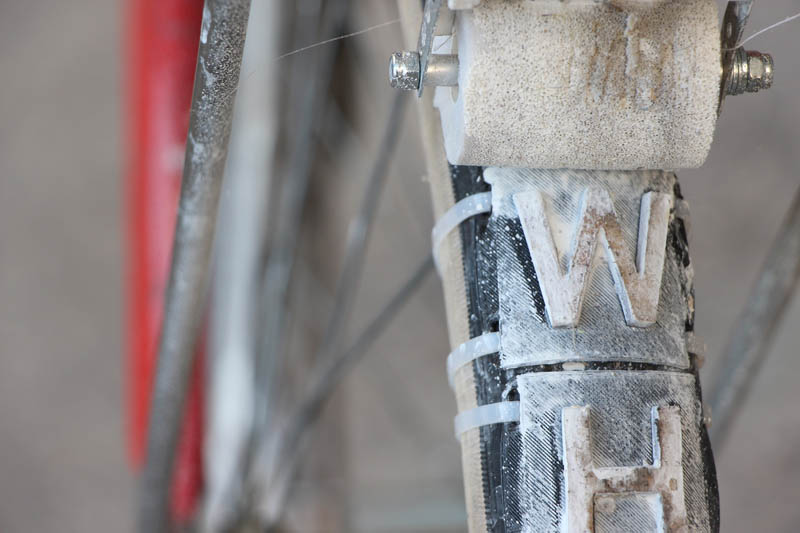

Réservoir encreur
Patte réservoir
Stickers
Photos

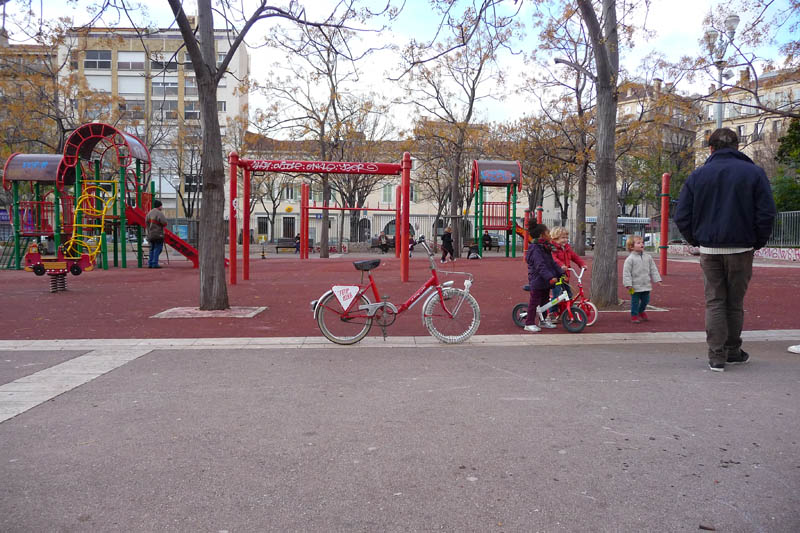

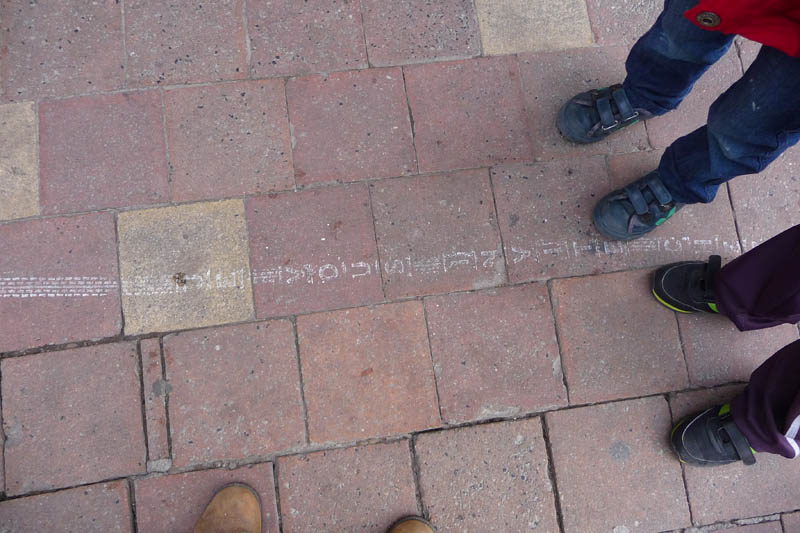

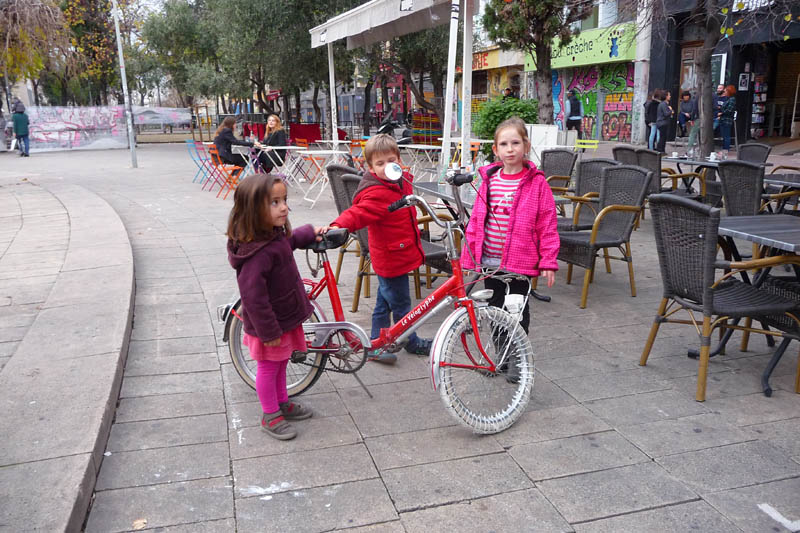

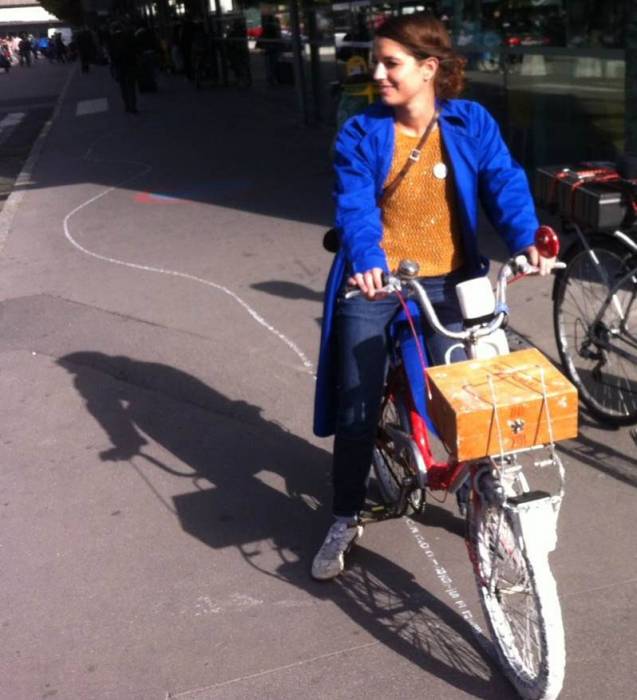

Le Véloglyphe à Bruxelles
Le Véloglyphe au Cabinet de curiosité des langues de france organisé par Labomedia à Orléans

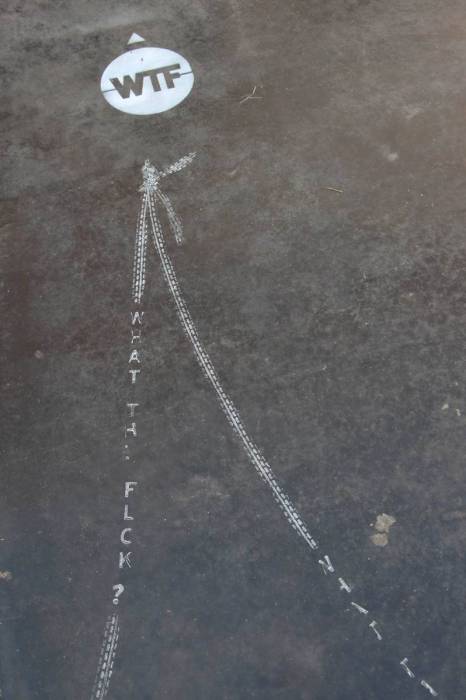

Photos des déambulations du Véloglyphe au festival What The Flok ?
Déambulation et mise à disposition du Véloglyphe auprès du public lors du festival What The Flok ? organisé par Zinc et Reso-nance Numérique

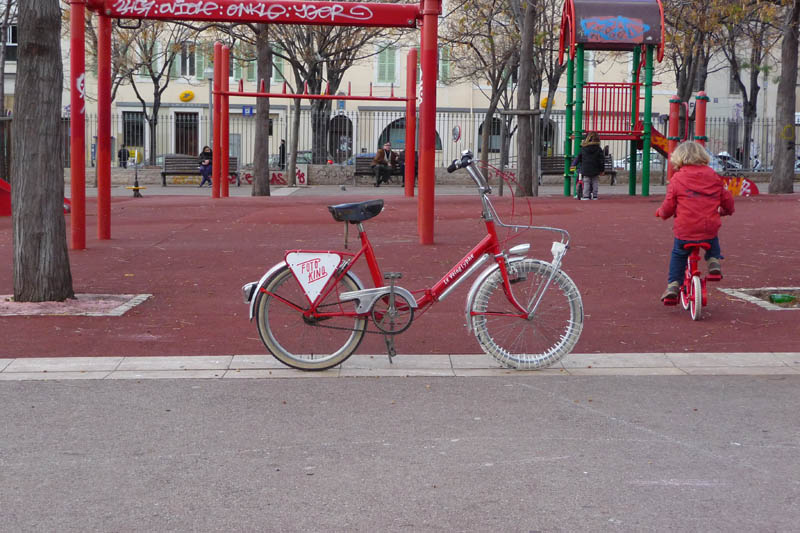

Photos des déambulations du Véloglyphe au festival Laterna Magica
Déambulation et mise à disposition du Véloglyphe auprès du public lors du festival autour de l'image animé Laterna Magica organisé par Fotokino
