Ligne booléenne

Description


concept : modéliser la ligne d'intersection booléenne entre deux formes… réelles

méthode :

A_ Numériser les deux formes à l'échelle

B_ Appliquer l'opération booléenne entre les deux formes

C_ Isoler la ligne d'intersection de l'opération booléenne

D_ Matérialiser cette ligne à l'échelle

Matériaux


Appareil photographique de téléphone,
papier journaux,
mètre de couturière,
deux formes à photographier,
application 123Catch,
logiciel Blender & Cura,
imprimante 3D.

Tutoriel


L'acquisition des objets en verre est possible en les couvant de matière non transparente !

A la photogrammétrie

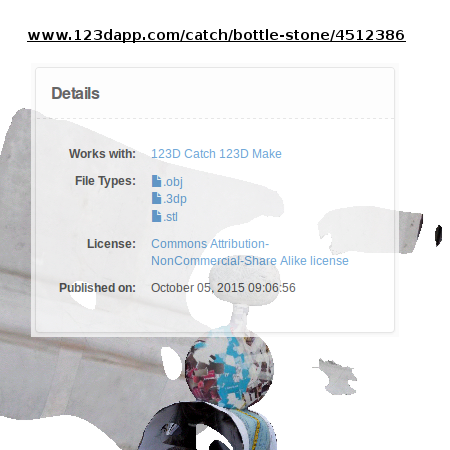

avec l'application 123Catch réalisation des photos et obtention du modèle numérisé dans le cloud au format .OBJ

B l'opération booléenne en 3D

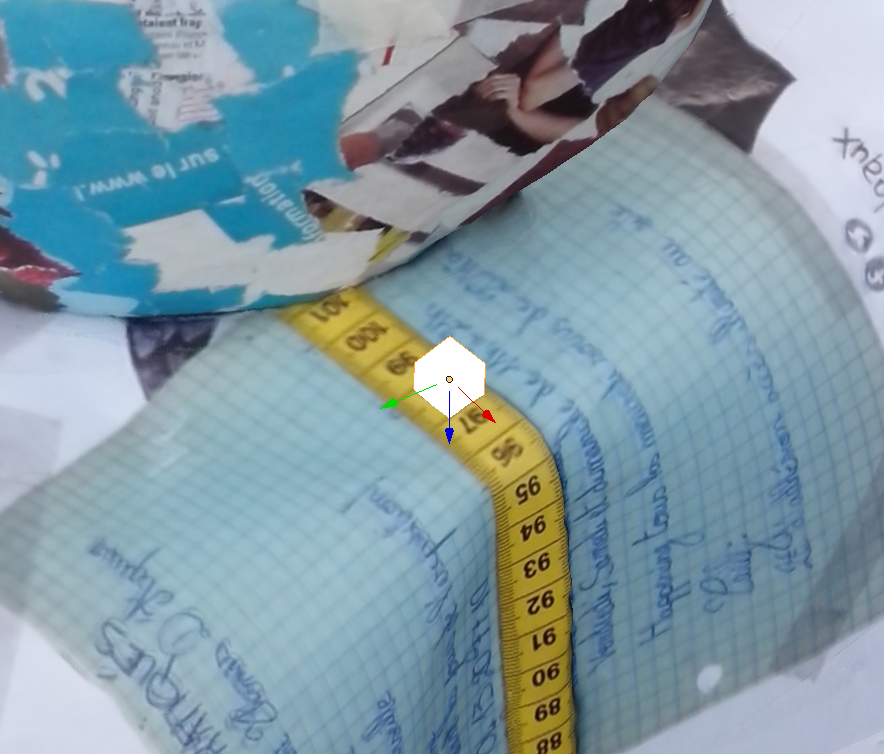

avec le logiciel Blender importation du modèle 3D, séparation-duplication d'une des deux formes (bouteille et galet) et création d'un cube de 1cm de coté d'après la texture du mètre de couturière.
mise à l’échelle de l'ensemble pour le système de dimension du logiciel 3D.

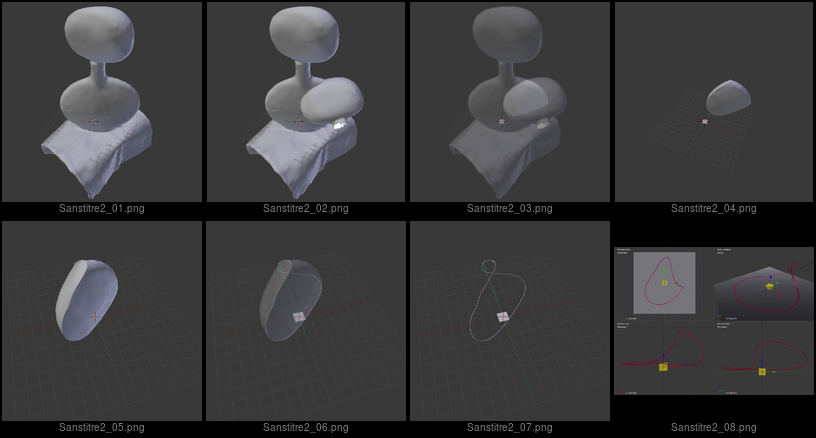

application de l'opération booléenne.

C ligne d'intersection 3D
toujours avec Blender dessin en vectoriel de la ligne d'intersection 3D ; puis donner une épaisseur à la ligne (solidifier).
export de la ligne et du cube au format imprimable 3D .STL

D impression 3D

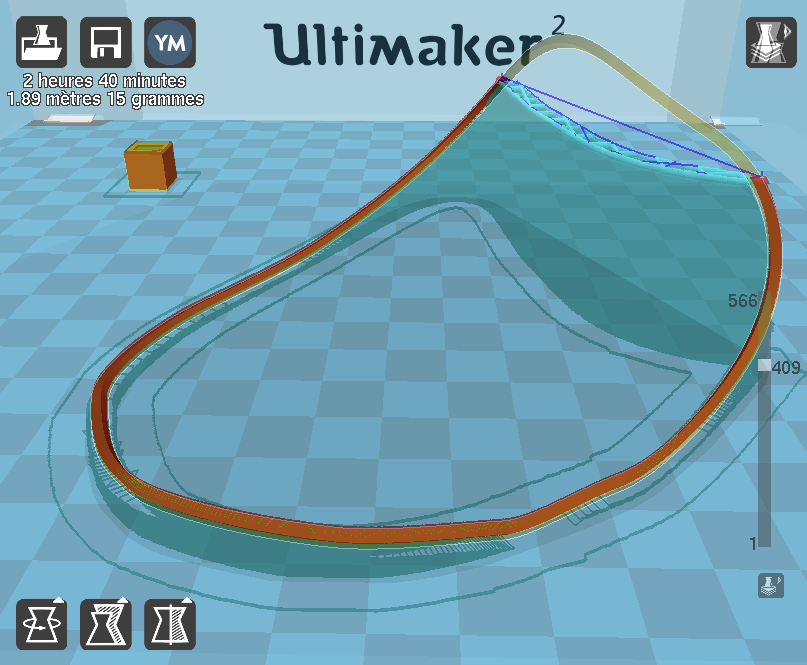

avec le logiciel Cura importation de la ligne3D.STL et vérification de l'échelle avec le cube de 1cm3.
création des échafaudages de soutien et suppression du cube.

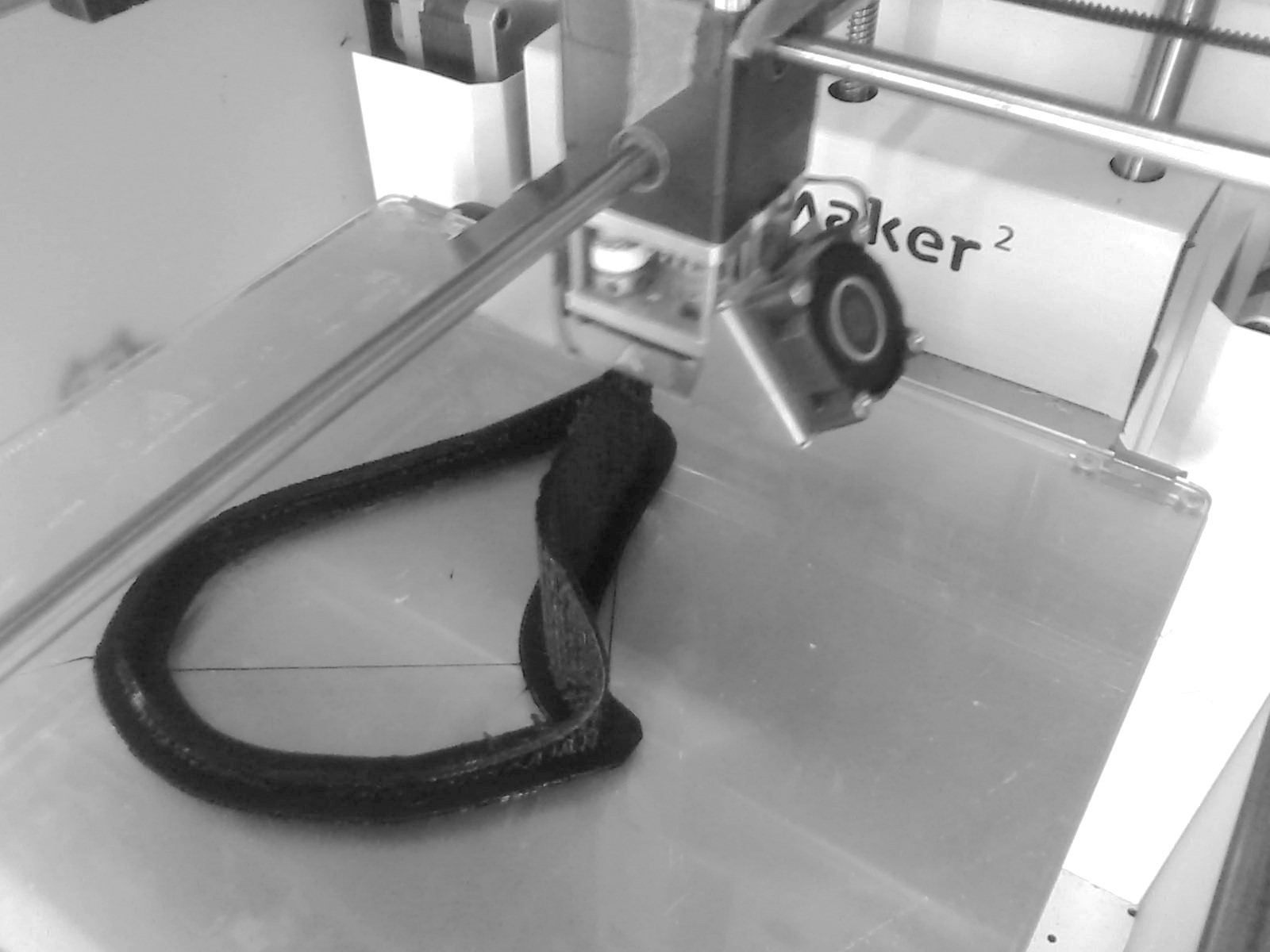

impression 3D avec Ultimaker 2
puis désolidariser la ligne de la structure de soutien et voilà !…
