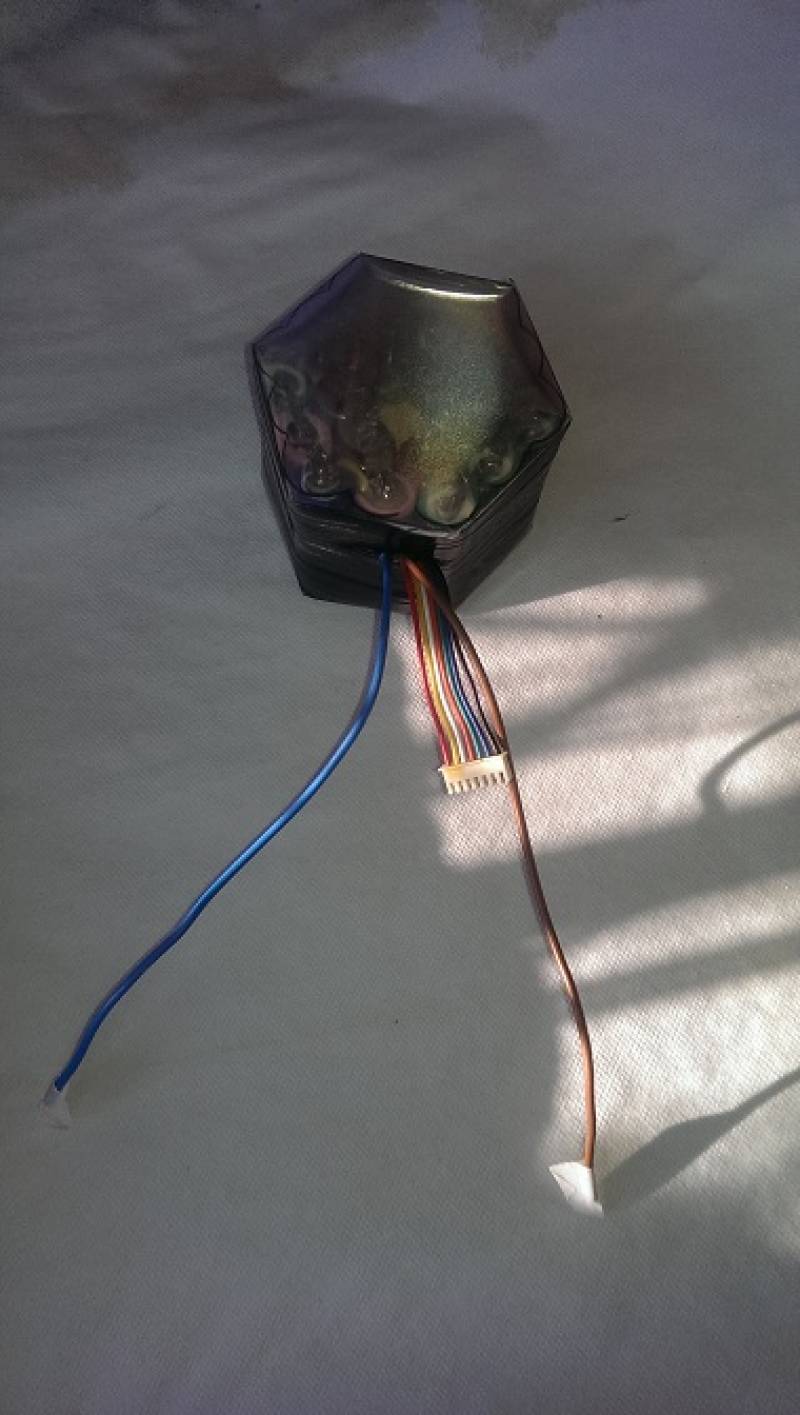

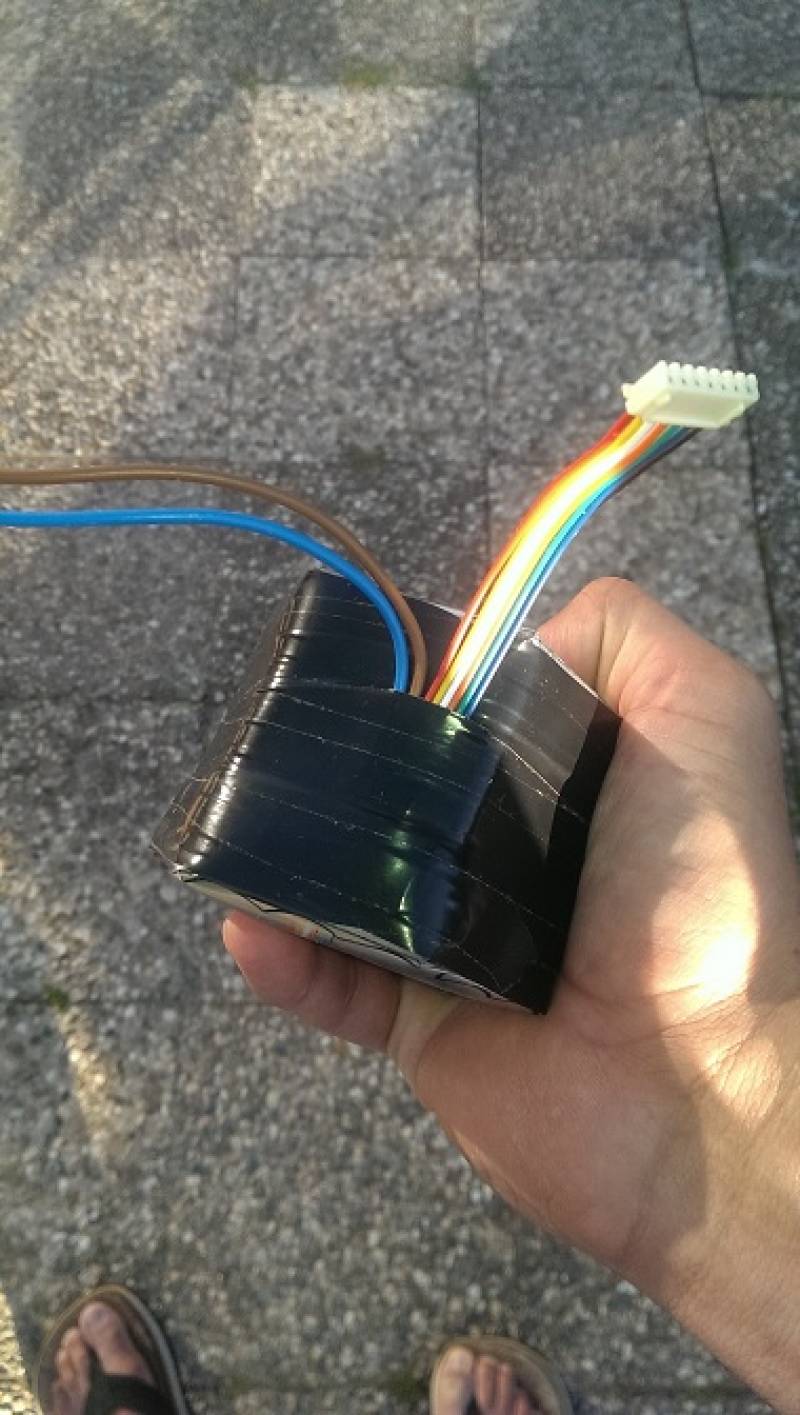

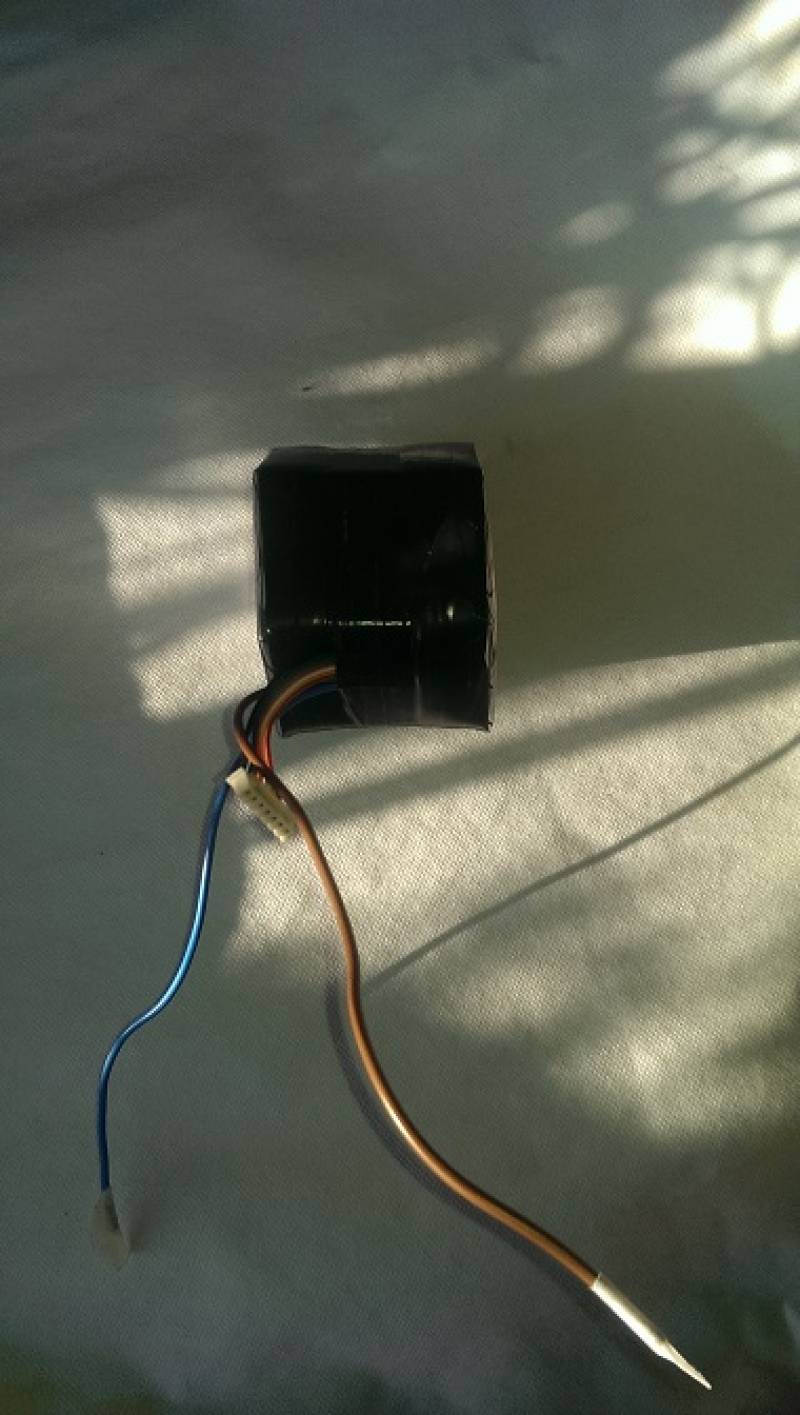

Cellule Lithium

  • Porteur du projet : Migüel l_imposteur
  • Date : 19/02/2017/ - …
  • Licence : CC-by-sa-3.0
  • Description : Une cellule Lithium de 22.2v ~ 4 Ah/h

Description

Une cellule Lithium

Attention: Je décline toute responsabilité quant aux conséquences possibles de la procédure décrite ci-dessus. Ceci est la reproduction de mes expériences que je partage avec plaisir, mais sachez que travailler avec des batteries de ce type implique un grand risque.

Matériaux

Batteries 18650

Fer à souder

Étain

Flux

Lamelles de zinc

Câble électrique

Câble branchement chargeur

Scotch double face

Scotch électrique

Feuille plastique classeur

Tutoriel

1. Trouver un max des batteries 18650.

2. Mesurer leurs ampères/heure.

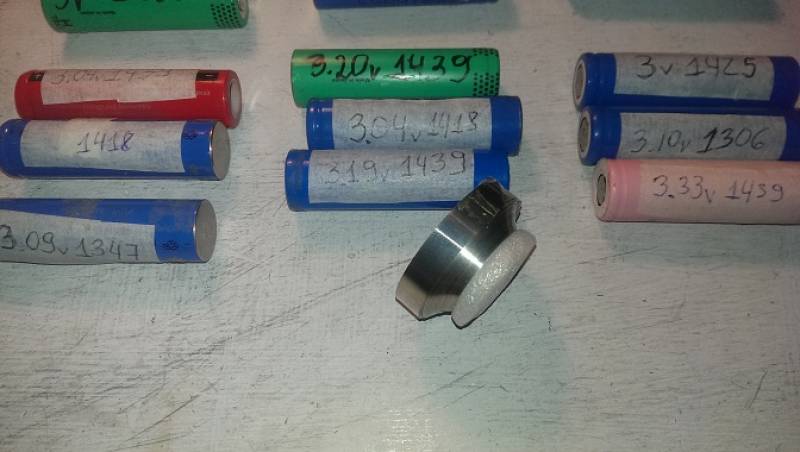

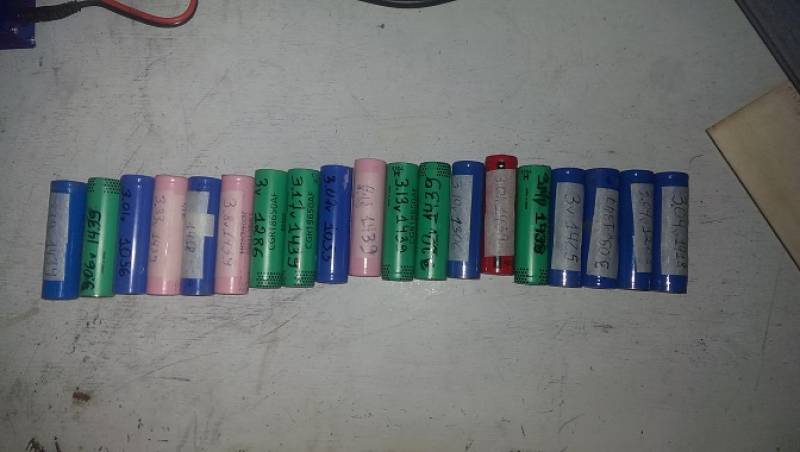

3. Classer les Bat par mAh.

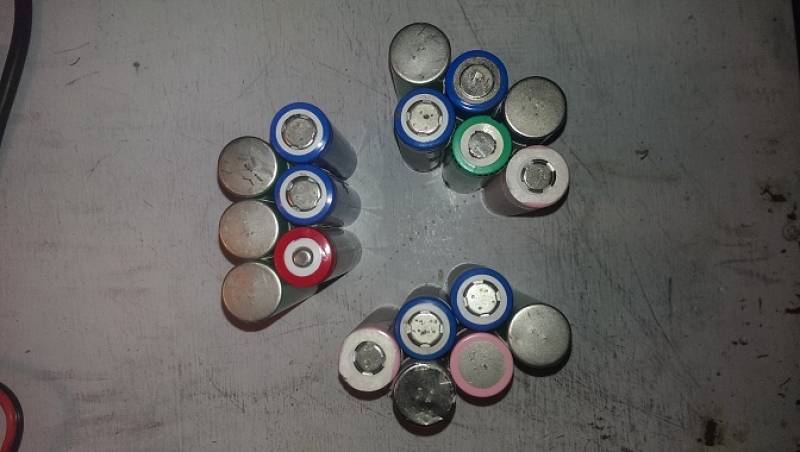

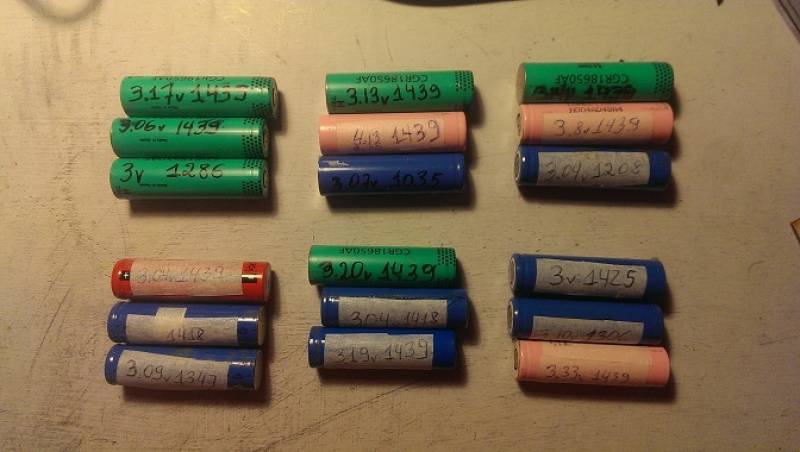

4.Créer des groupes, dans mon cas des groupes de 3 éléments.

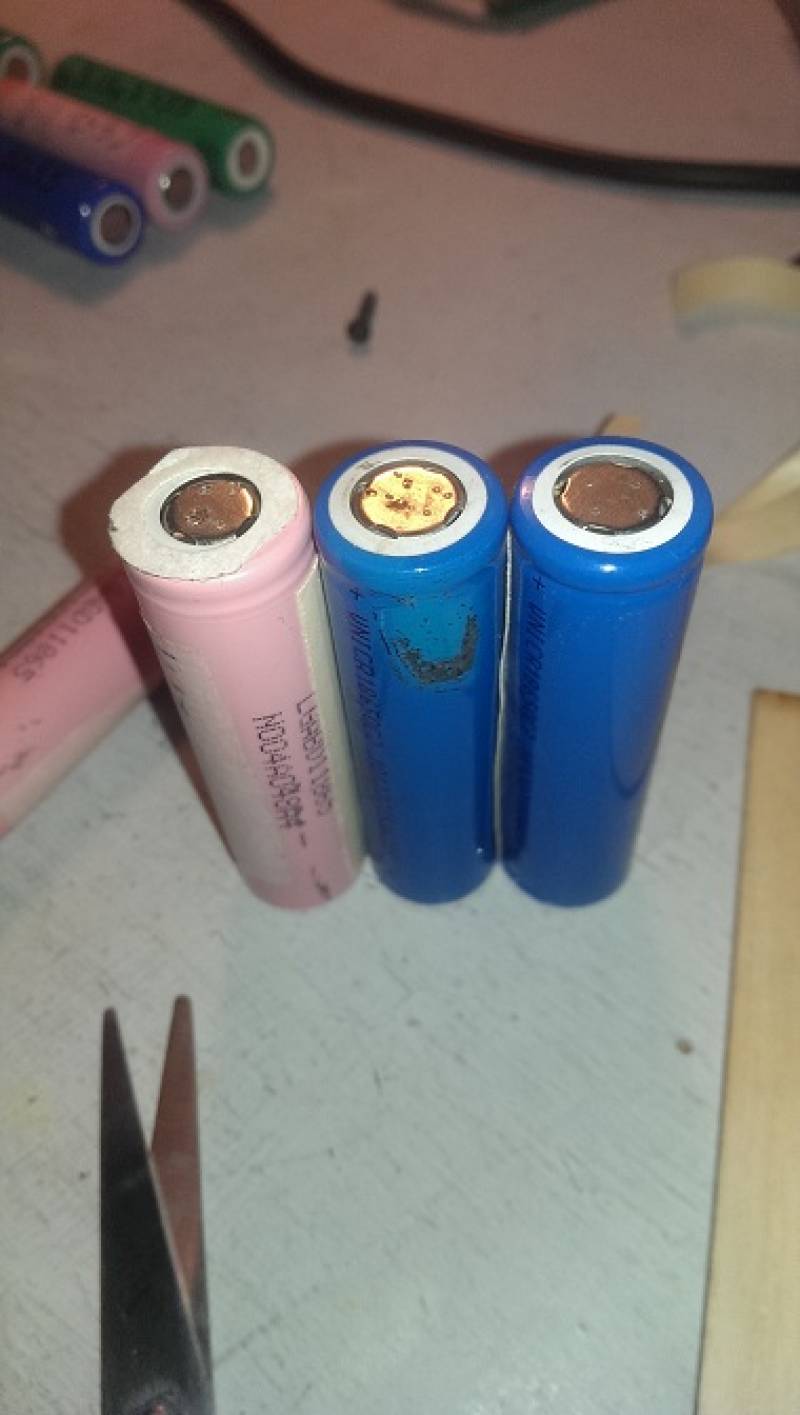

5. Les souder en parallèle.

6. Les pré assembler pour la soudure (ça dépend du montage et de la forme voulue).

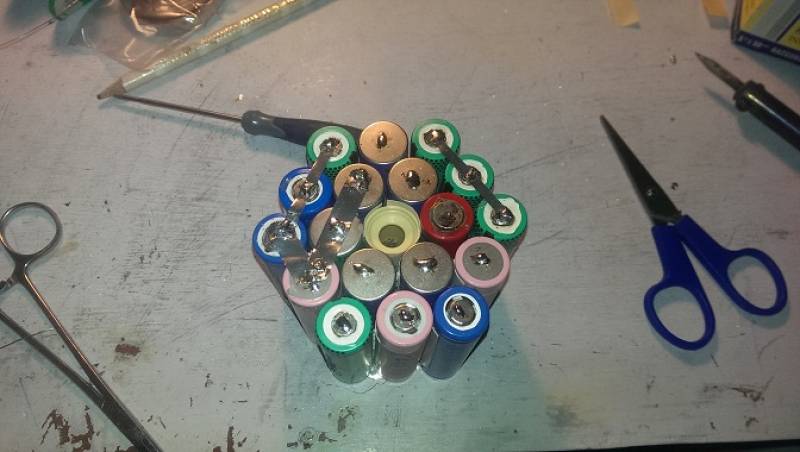

7. Souder les cellules entre elles en série.

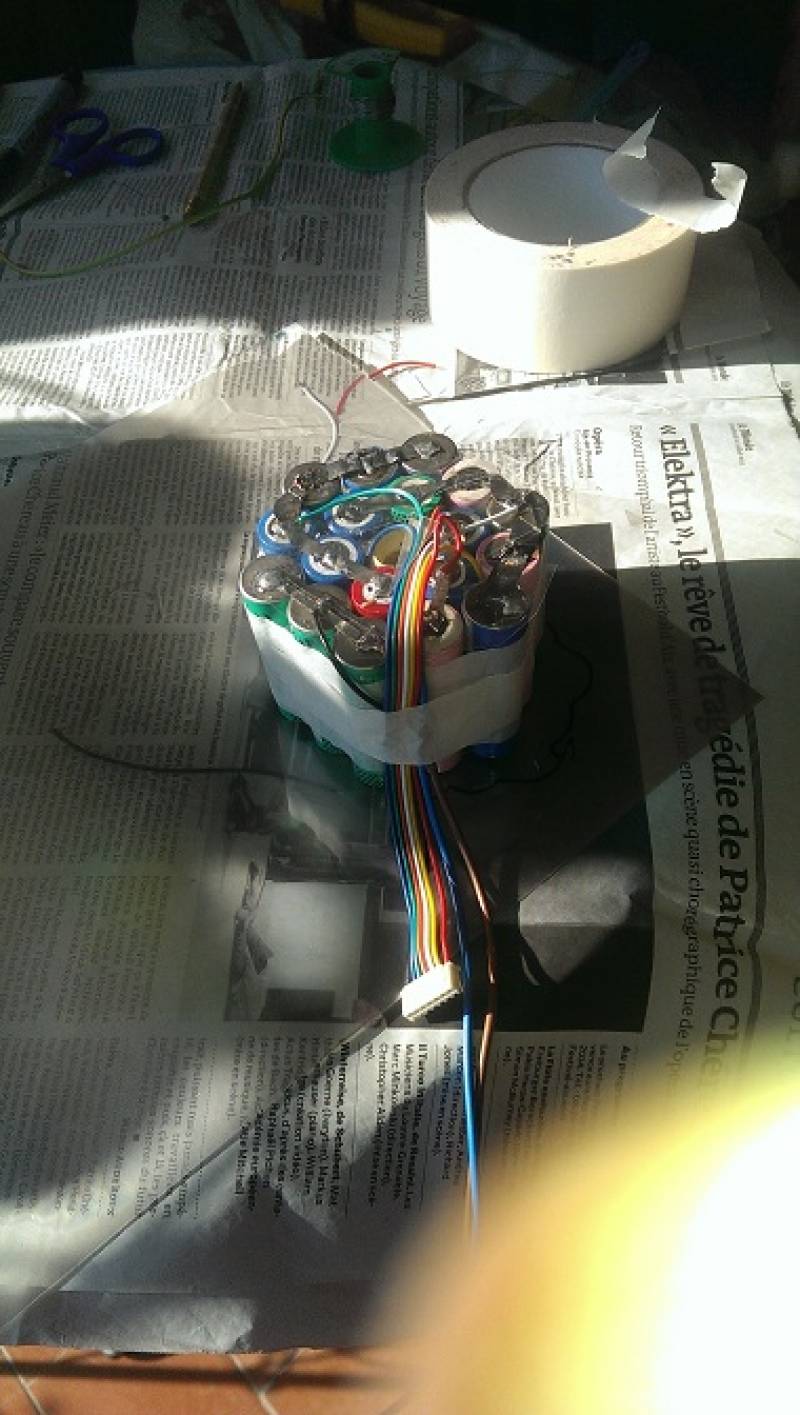

8. Ajouter des câbles épais pour la sortie, puis ceux du chargeur (BMS).

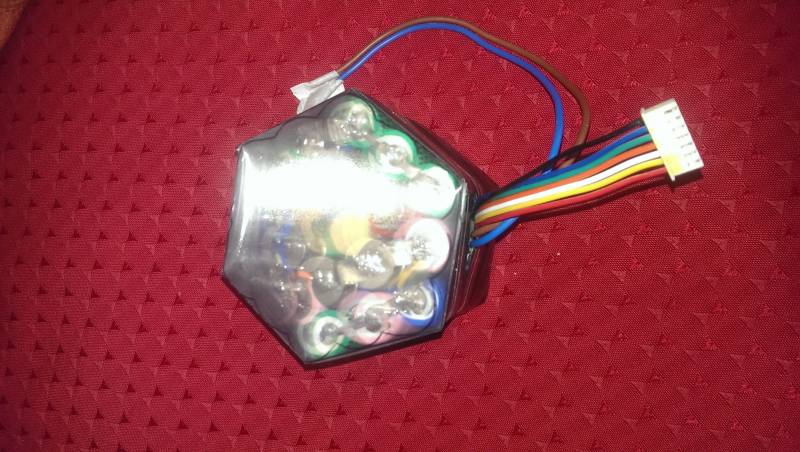

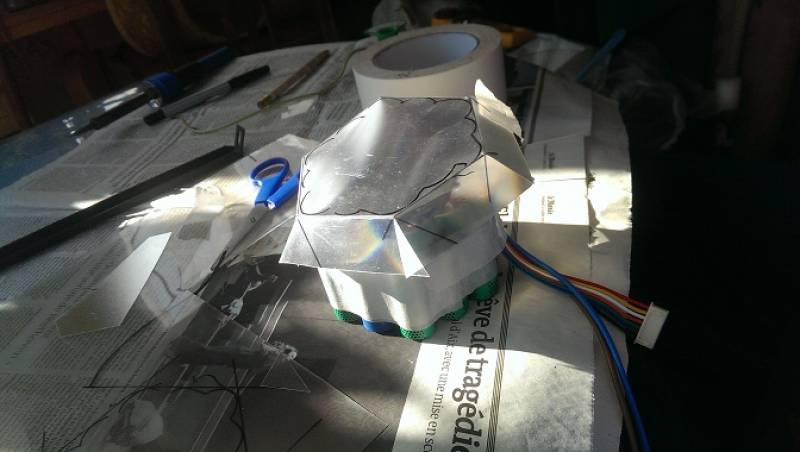

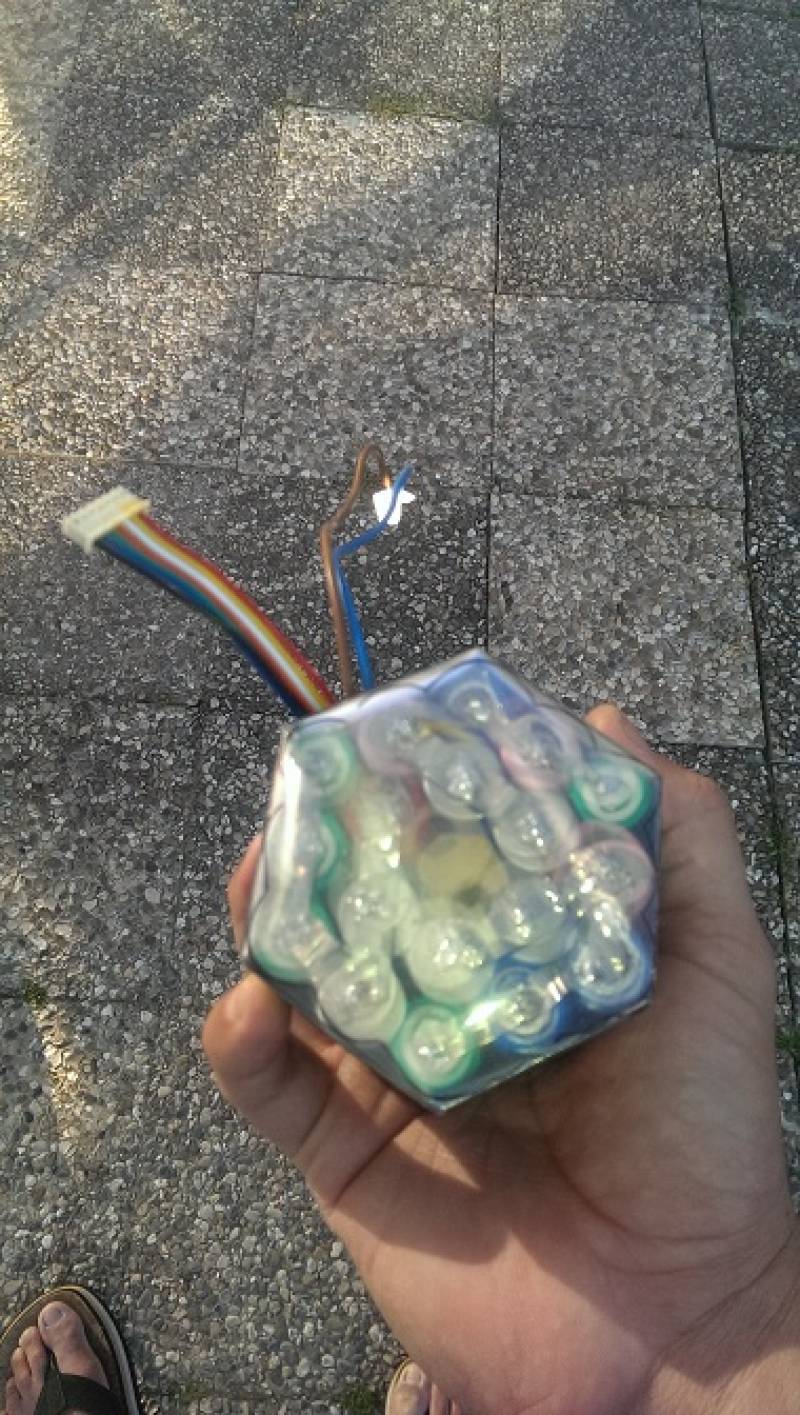

9. Protéger le tout avec du plastique, scotch, gaines thérmo, etc.

10. Se réjouir et sauter d’allégresse sur un seul pied. LOL

Photos
