Malinette v1 - pédagogique

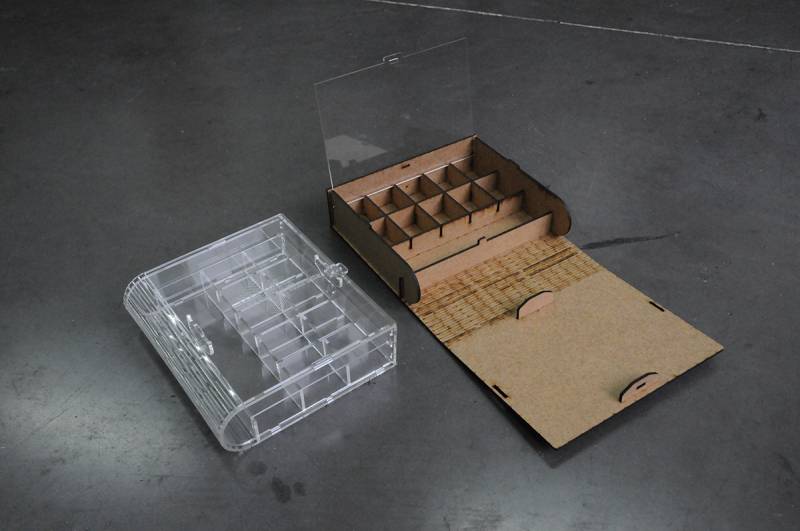

Boîtier

Électronique

Arduino Roméo v2, plaque à essai et capteurs/actionneurs DfRobot

Code

Installer Arduino et téléverser l'exemple > Firmata > StandardFirmata

Malinette v2 - USB/MIDI - Arduino

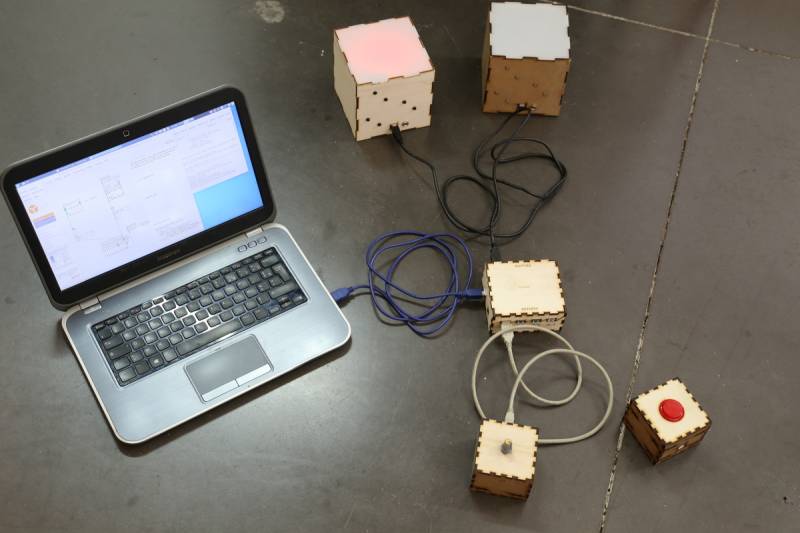

Une interface physique et électronique qui communique en MIDI et permet la connection de capteurs et d'actionneurs avec des connecteurs USB, pour être compatible avec le projet BrutBox.

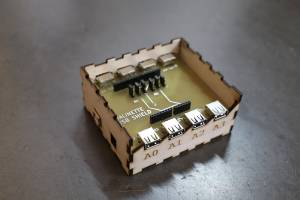

Boîtier

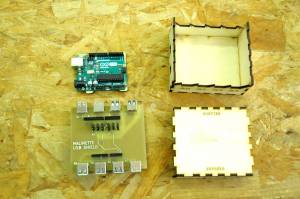

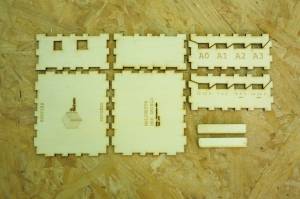

  • Fichiers de fabrication (découpe laser avec du contreplaqué de 3mm) :malinetteusbbox.zip (07/16)

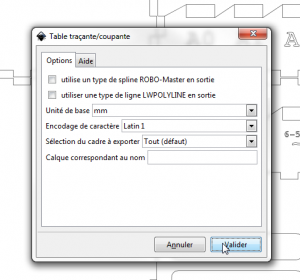

Export d'Inkscape vers DFX : décocher POLYLINE

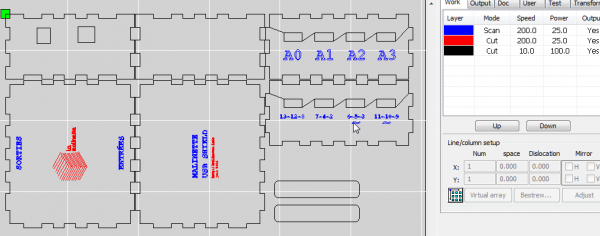

Réglages RdWorks pour la découpe laser

Électronique

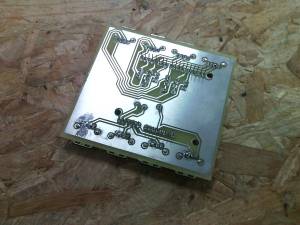

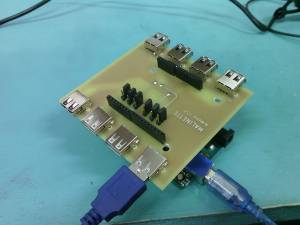

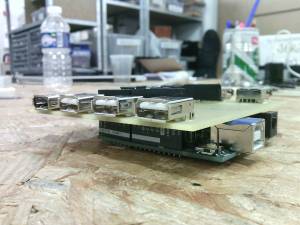

Carte double face avec connecteurs USB. Par défaut 4 capteurs analogiques et 12 sorties sont possibles. En plaçant les jumpers vers le bas, il est possible d'utiliser les 2 autres capteurs à la place de certaines sorties.

Code

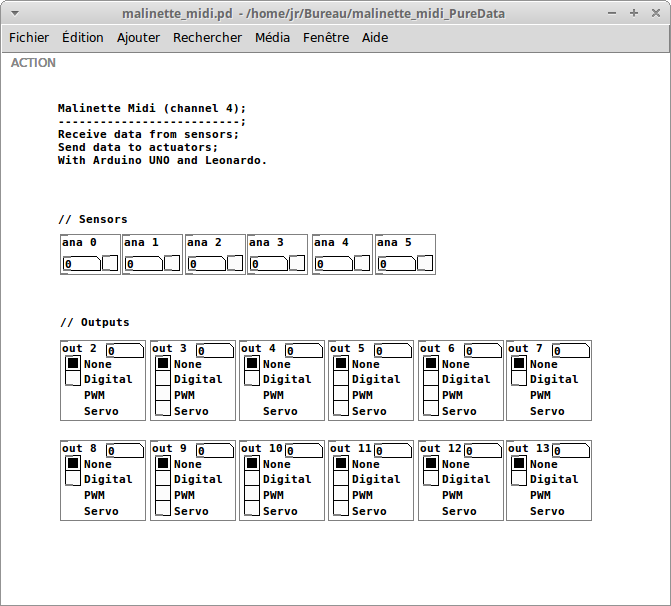

L'Arduino communique en Midi. Pour installer le firmware Midi, suivre les instructions de la page Arduino et MIDI. Avec Pure Data, on contrôle l'ouverture des entrées et le mode des sorties (digital, pwm, servo). Si vous voulez utiliser plusieurs, il faudra peut-être changer le canal Midi dans le code, au début du fichier.

Code Arduino Uno : malinette_midi_uno.ino

Code Arduino Leonardo : malinette_midi_leonardo.ino

Malinette v3 - USB/MIDI - Teensy

Boîtier

En cours

Électronique

Code

  • Ancienne version : teensy-midi-pd
  • Nouvelle version, prendre le code de la Malinette v2 avec la carte Leonardo, cela devrait marcher.
