• Porteur du projet : Migüel L'imposteur l_imposteur
• Date : 14/11/2017/ - …
• Licence : CC-by-sa-3.0
• Description : Modulaire DIY
• Fichiers sources : mettre un lien
• Lien : mettre un lien

Modulaire DIY

Bonjour,

après un bref passage par les montagnes du Saix près de Veynes et leur festival “Modulation”, je suis redescendu la tête pleine d'idées et avec l'envie de me construire un modulaire………. quelques heures devant internet m'ont suffit pour agrémenter mes désirs, puis quelques mois plus tard j'ai vomi un projet dont je pensais qu'il comblerait mes expectatives, résultat, il est bien mais il pourrait être mieux…… à suivre.

Dans ce Wiki je vous montrerai les modules que j'ai choisi et où vous pouvez vous les procurer pour les construire.

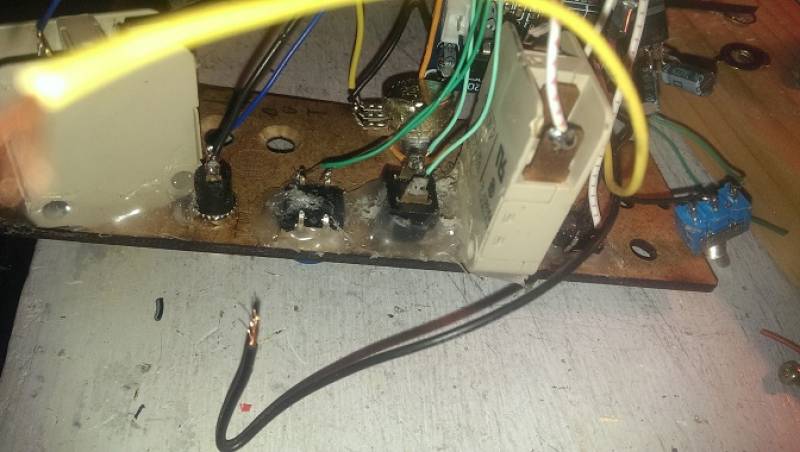

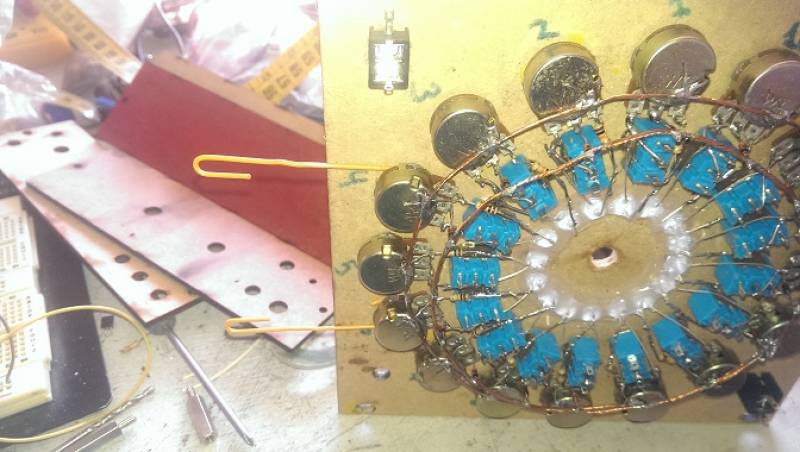

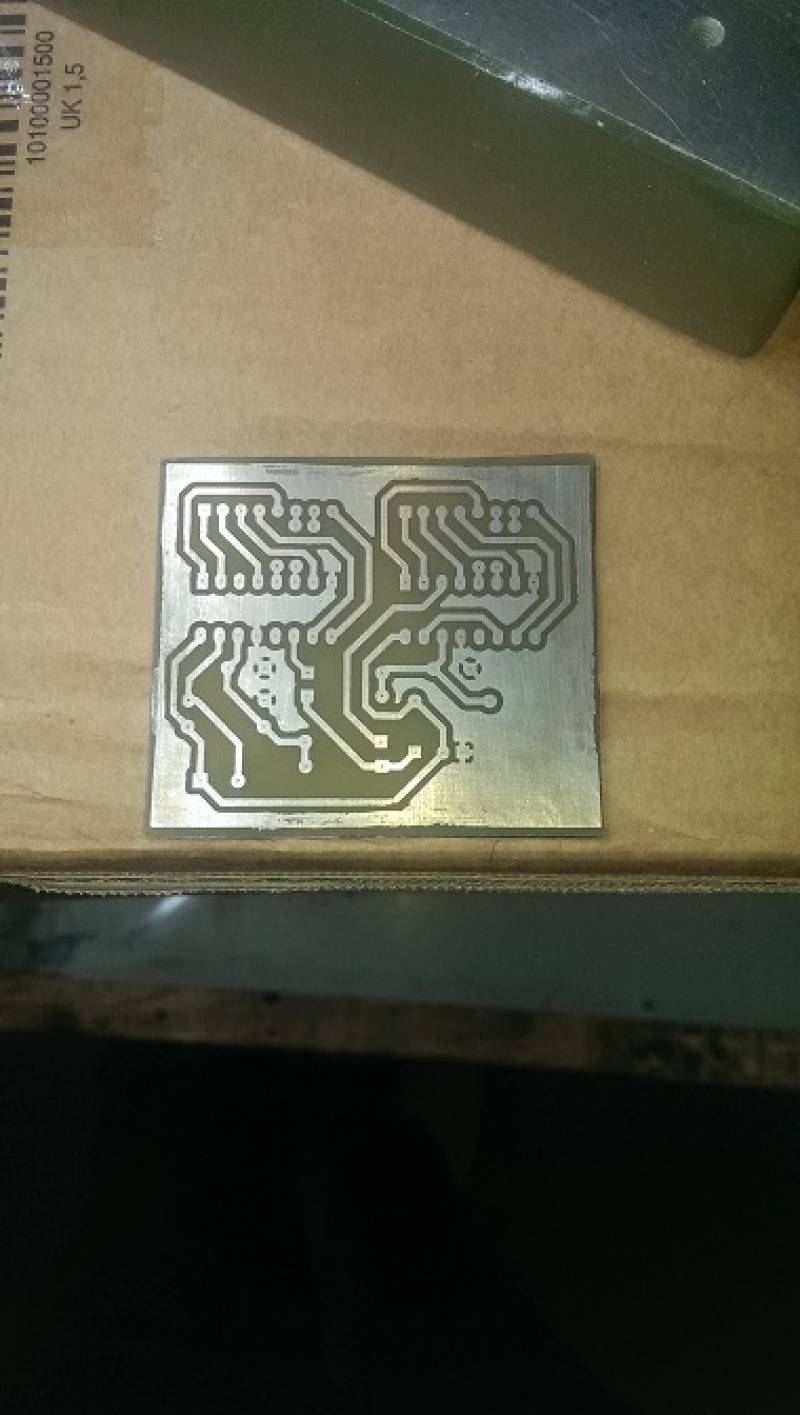

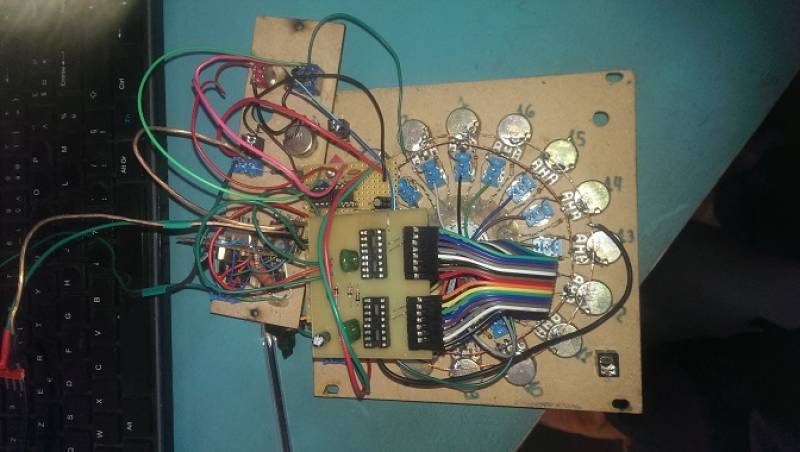

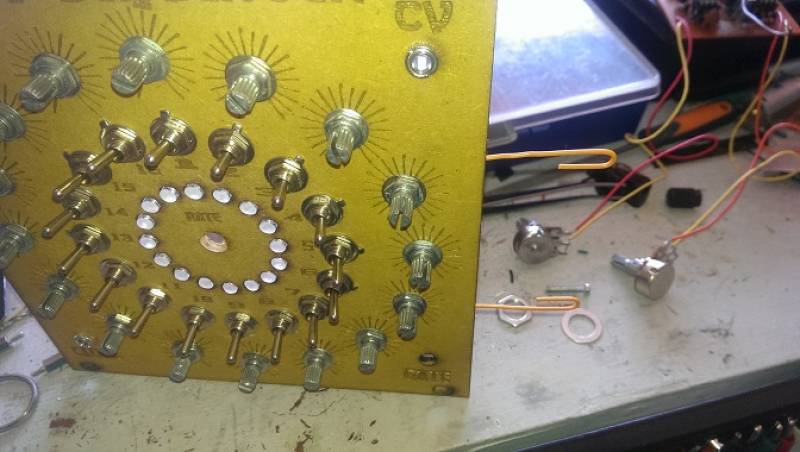

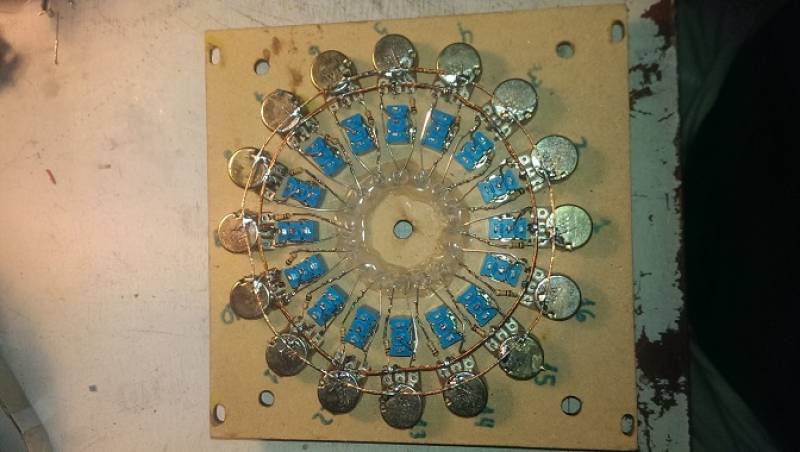

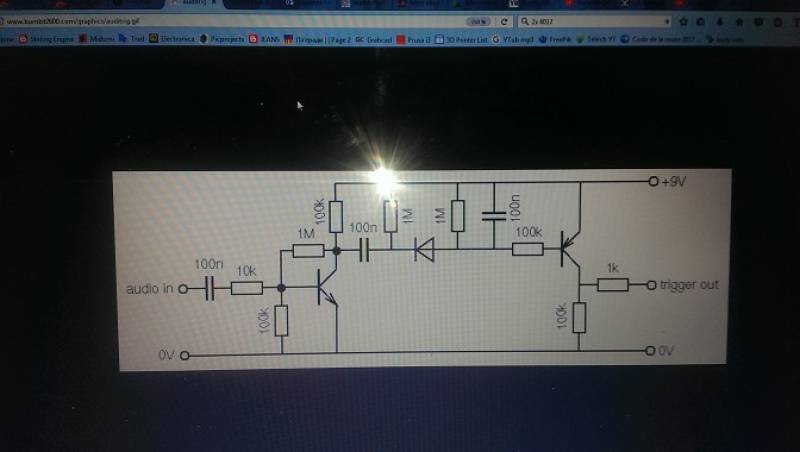

Pour commencer, j'ai construit un mini séquenceur à 8 pas que j'ai trouvé ici http://electro-music.com/forum/topic-37770-34.html, il était pas mal, mais je voulais 16 pas, donc j'ai construit une platine (à l'aide de Jonathan et Kicad) qui contient deux compteur décimaux 4017 pour ainsi créer une séquence plus longue, le pad de contrôle est resté le même que sur le lien.

Ensuite je me suis attaqué à la construction d'un Little Angel pour avoir un effet de Chorus. http://effectslayouts.blogspot.fr/2015/08/little-angel-chorus.html (Cette platine ne marche pas)

Un Clock Divider, http://www.yusynth.net/Modular/FR/DIVIDER/index.html

Un True Bypass With Looper, http://farm4.static.flickr.com/3592/3775341040_25d6e90ca8_o.jpg (Ne marche pas)

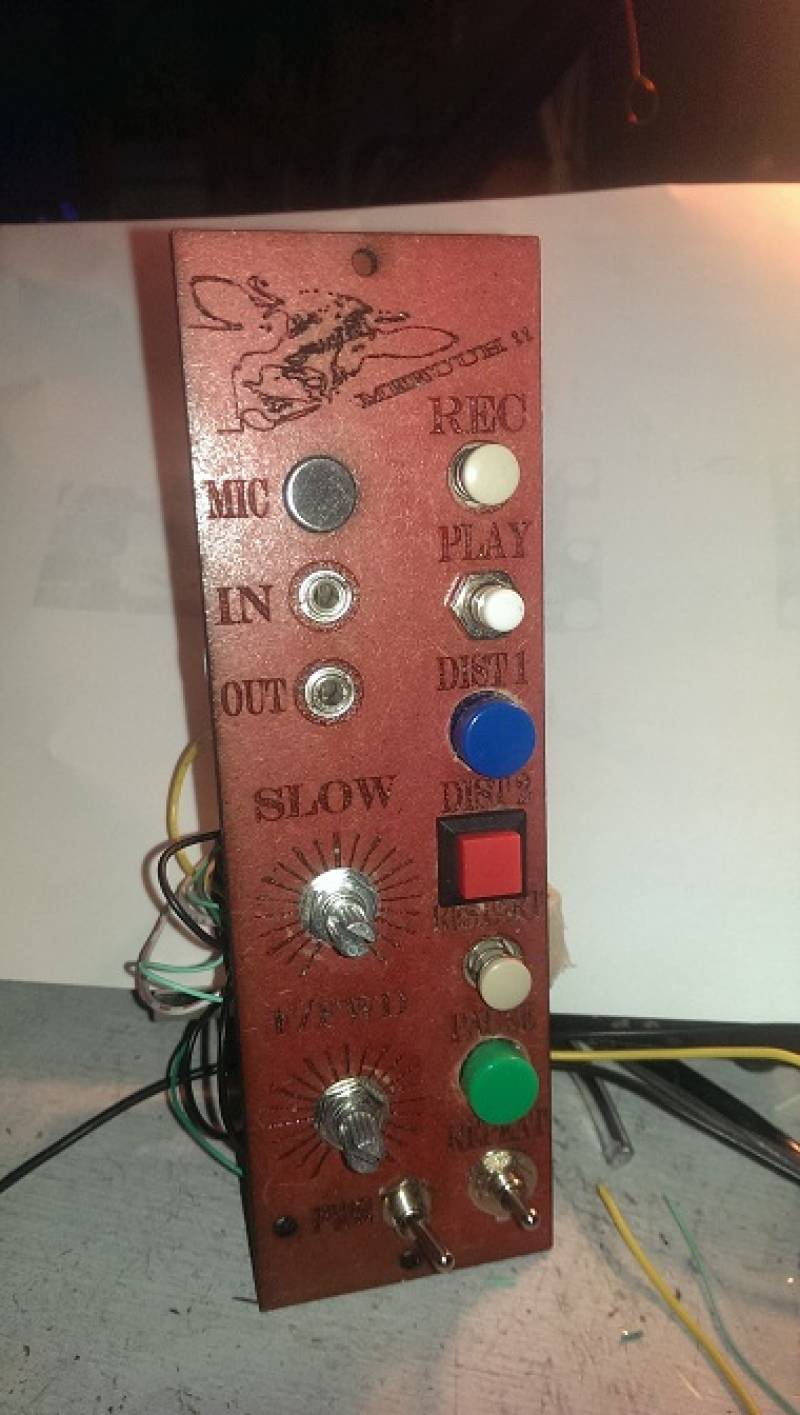

Une Boite à Meuhhh fait maison à partir de ce projet, http://www.instructables.com/id/Lo-Fi-Voice-Sampler-Circuit-Bending-/

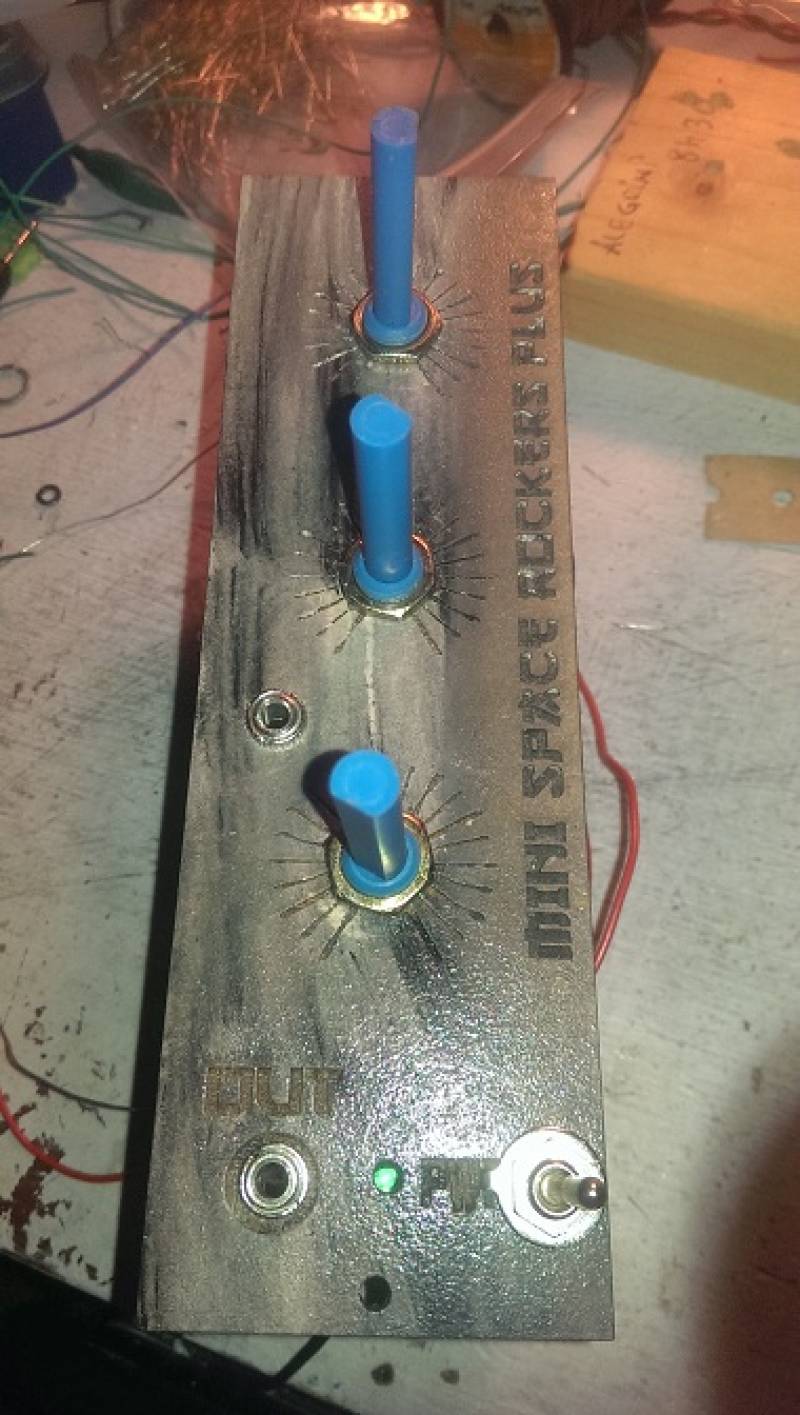

Un Mini space rockers (percussion machine), http://www.ericarcher.net/wp-content/uploads/2014/07/mini-space-rockers.pdf

Une pédale Black Magic dist, http://revolutiondeux.blogspot.fr/2012/02/lovepedal-black-magic-distortion.html (à été changée pour un Electra distortion http://diyyoguitare.hautetfort.com/archive/2010/01/30/electra-distortion-diy.html)

Une pédale Oz compressor, http://effectslayouts.blogspot.fr/2015/05/oz-compressor.html (n'apporte rien à l'ensemble)

Une pédale Stutter 555, http://4.bp.blogspot.com/-JOoZkmRI6hU/UUZFozuVv3I/AAAAAAAAB_8/fpIwtttTln8/s1600/Harrymatic-Stutter-Distortion.png

Une pédale Wah-wah, http://3.bp.blogspot.com/-z9ADUL41ntk/VrivDlPyQGI/AAAAAAAACFA/0QZPTGWuW-I/s1600/ColorSound%2BWah-Wah.png (ne marche pas)

Une pédale Bass Fuzz et Freak Out Fuzz, http://diyyoguitare.hautetfort.com/archive/2010/05/23/freak-out-fuzz.html

Un module Echo-Matic, http://proto-schlock.blogspot.fr/2015/04/echo-matic-diy-tape-delay.html (ne marche pas)

Un module MS-20, https://ua726.co.uk/2012/12/08/korg-ms-20-lfo-stripboarding/

Un Q&D vcf, http://www.thedefog.com/images/render.gif

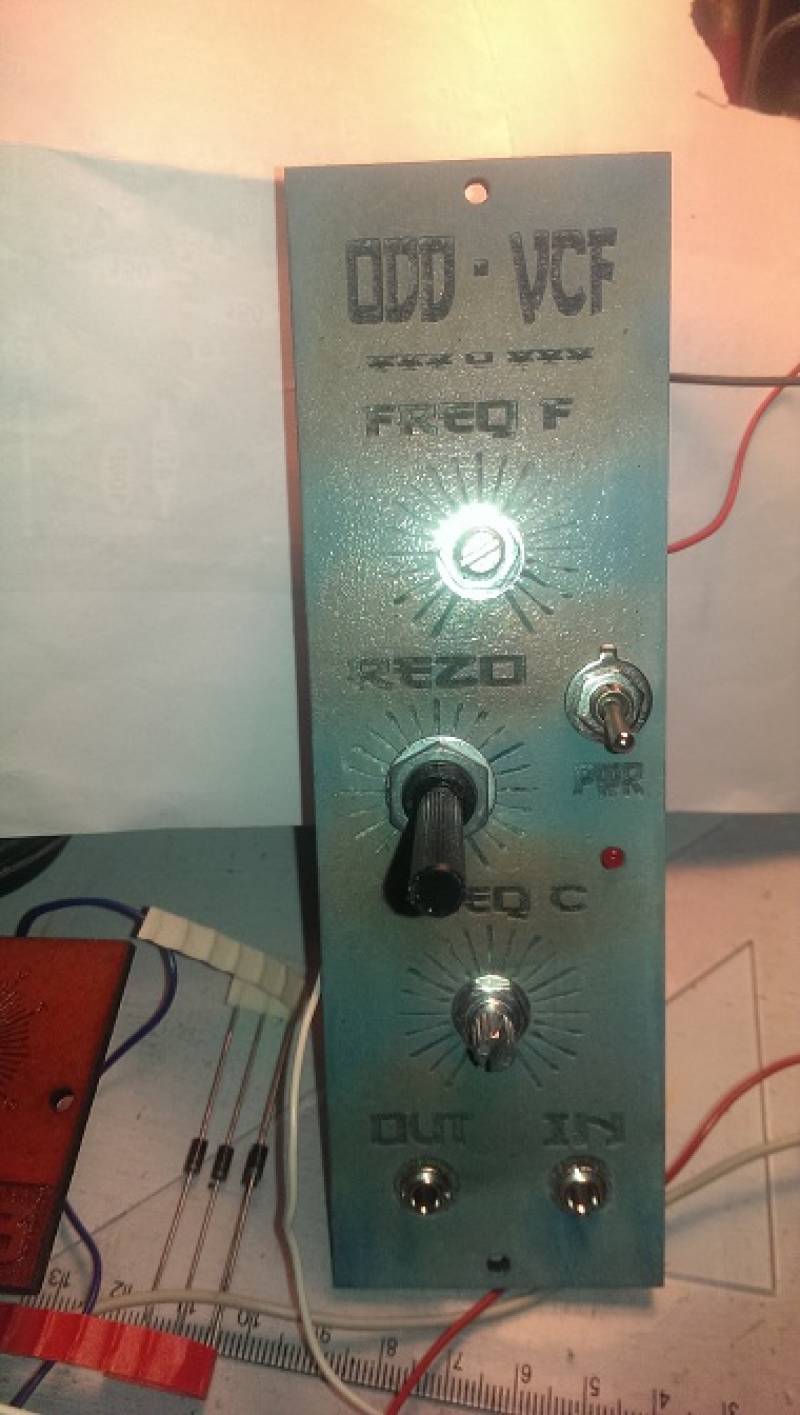

Un ODD filter, http://electro-music.com/forum/phpbb-files/thumbs/t_741_odd_filter_849.jpg

Un tremolo 555, http://www.fuzzface.es/fuzzpedal/especiales/tremolo-vero.jpg

Puis un simple LFO, https://neoretro.jimdo.com/diy-synth%C3%A9/projets-personnels/simple-lfo/

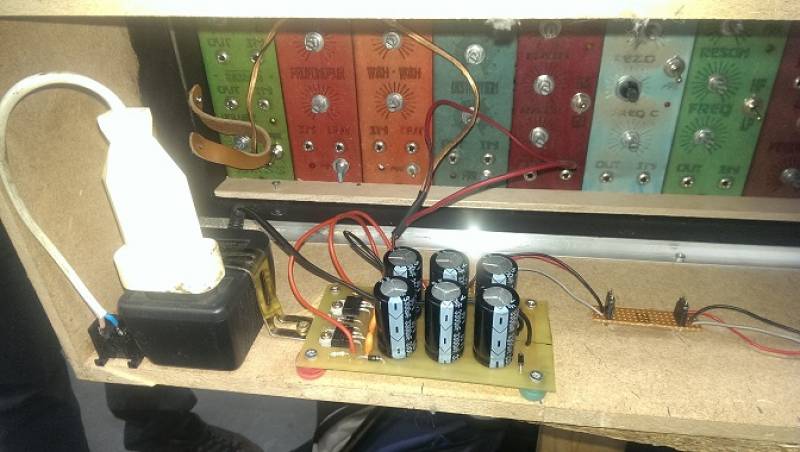

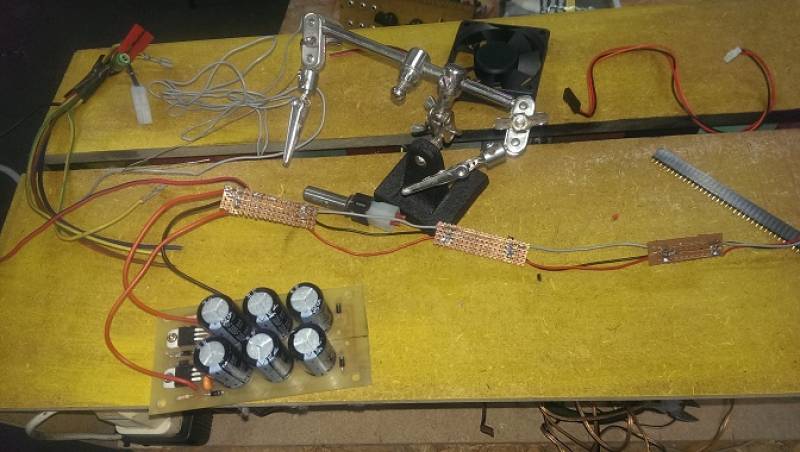

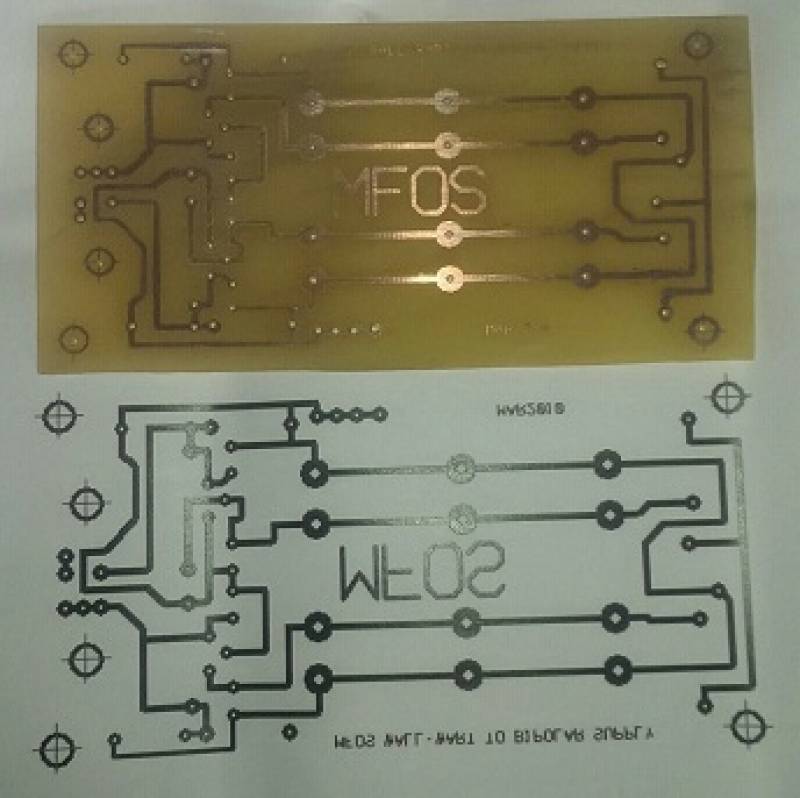

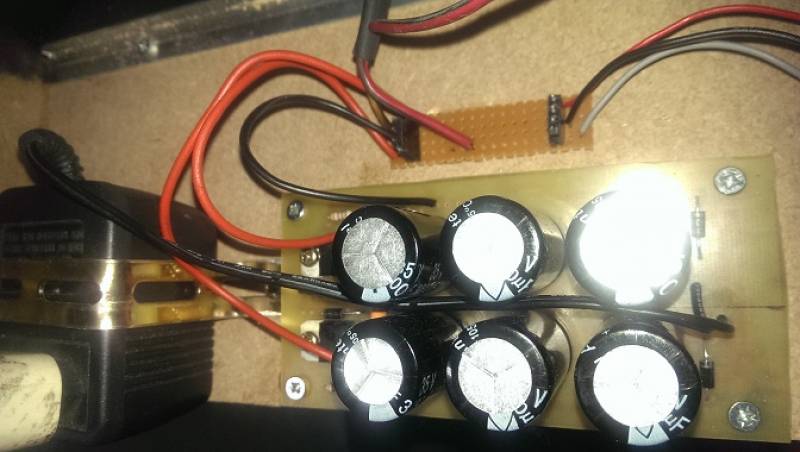

La platine d'alimentation bipolaire de tous ces modules est sortie d'ici, http://musicfromouterspace.com/index.php?MAINTAB=SYNTHDIY&PROJARG=SOUNDLABMINISYNTH_PLUS/slmsplus_pg5.html&VPW=1590&VPH=676

C'EST DOMMAGE MAIS C'EST UNE CERTITUDE INTERNET EST REMPLI DES FAKES DONC ATTENTION.

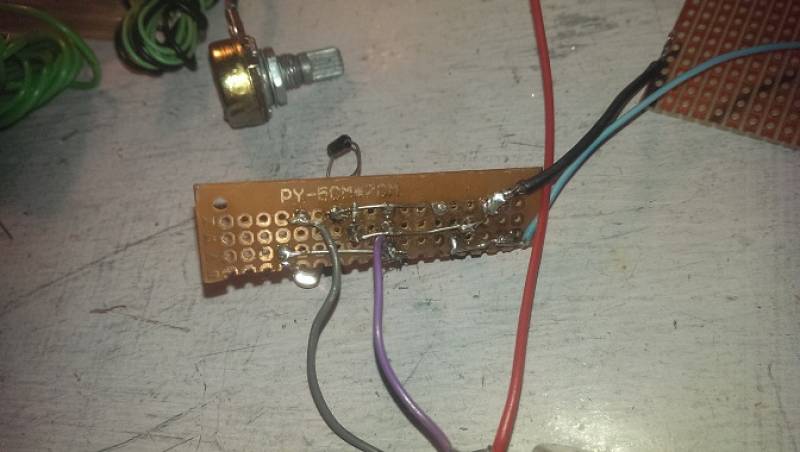

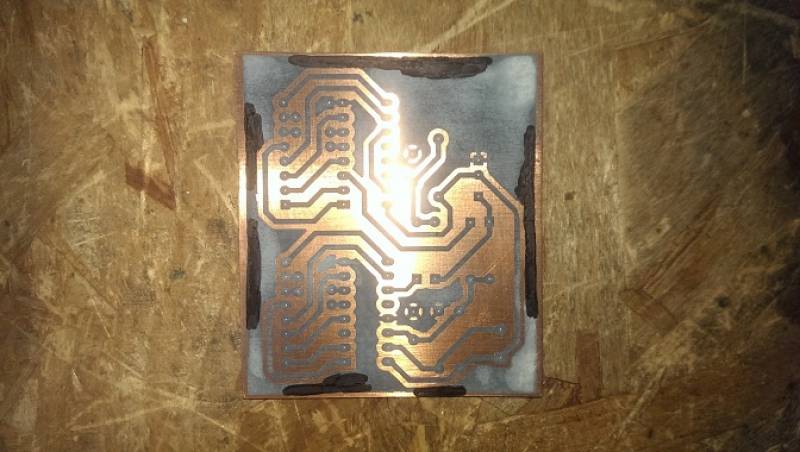

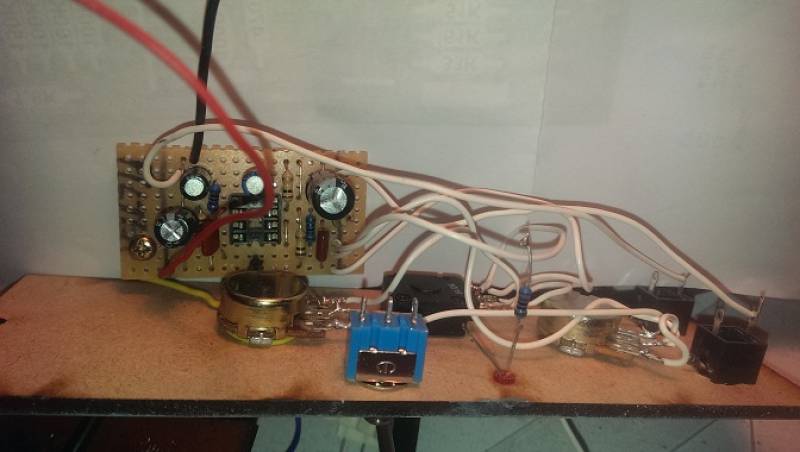

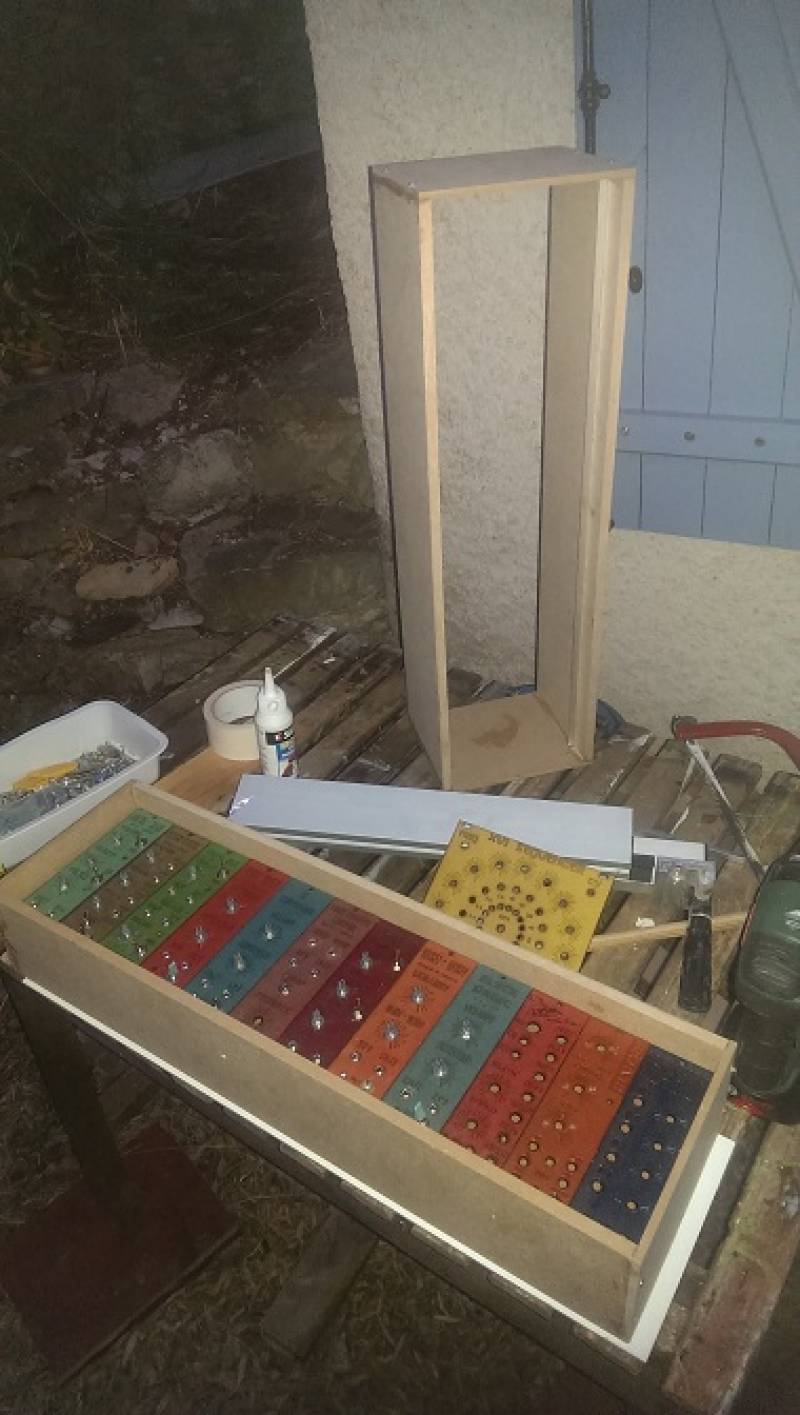

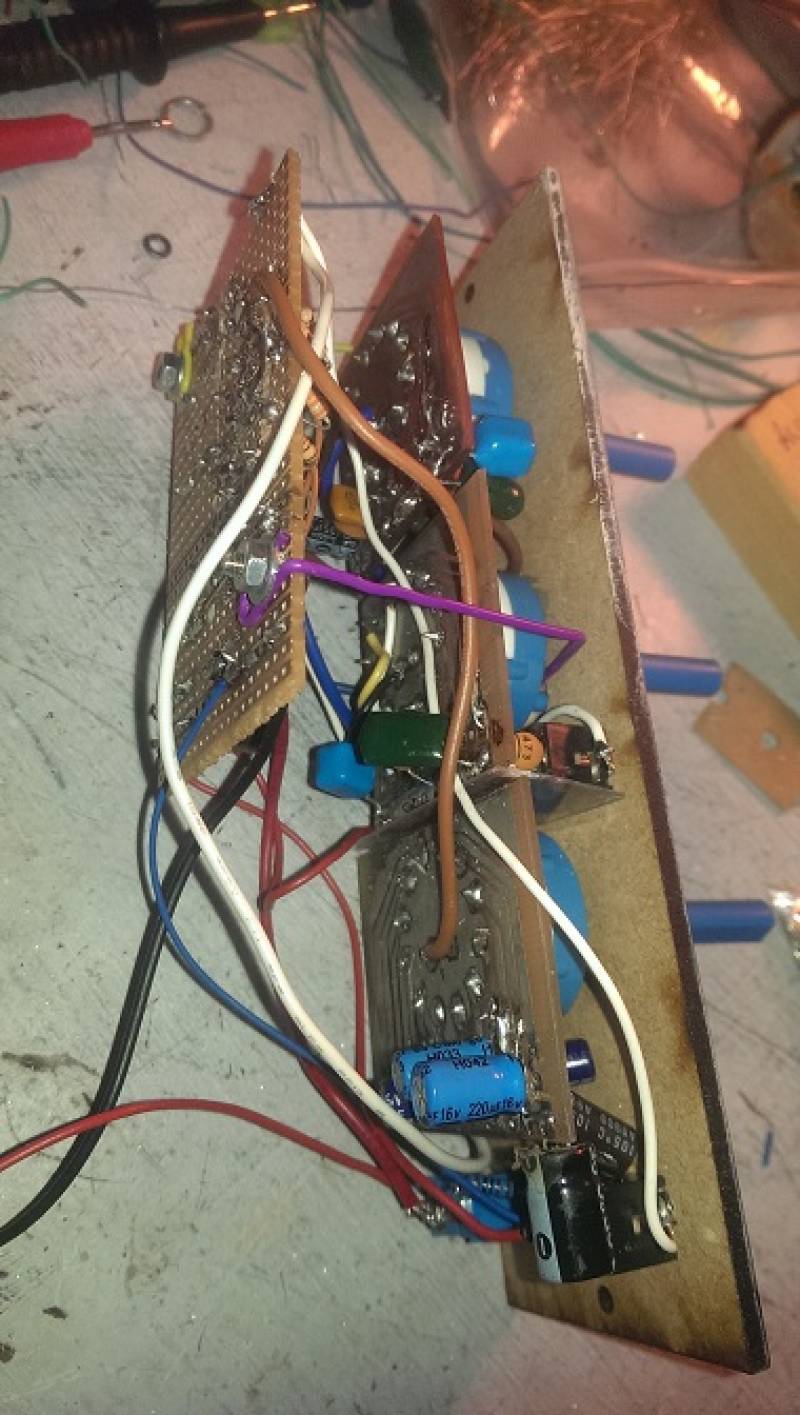

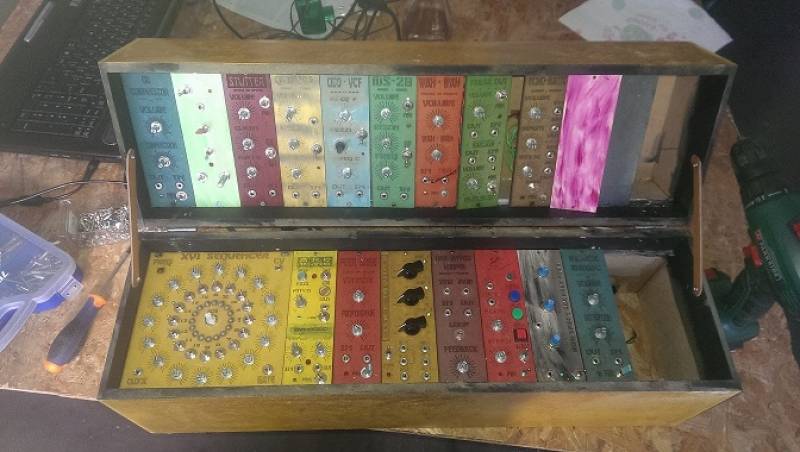

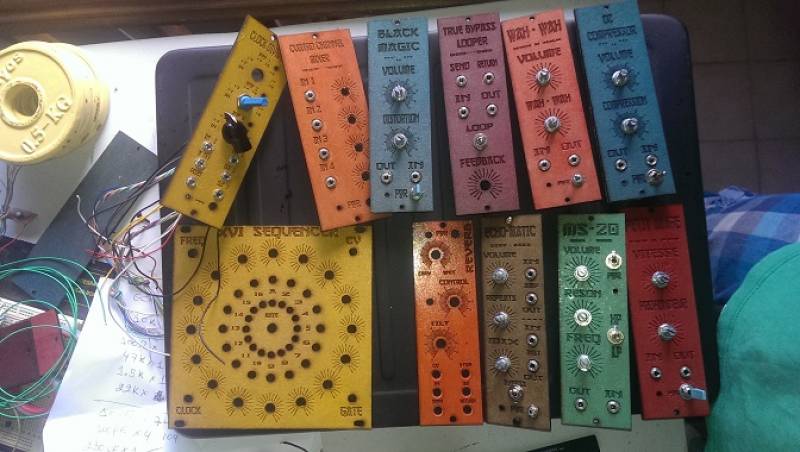

Voila, tous ces modules composent mon modulaire, par contre n'étant pas musicien ni électronicien de haut niveau comme “Jonathan”, je vous dis sincèrement, JE NE SAIS PAS CE QUE J'AI FAIT ET JE NE SAIS PAS CE QUE CA VA DONNER, certaines platines on été construites à la gravure chimique quand les plans donnaient la pcb, d'autres plus bâtardes ont été faites sur des galettes ou strips (quelle galère) et la recommandation que je peux vous donner est d'être curieux pour farfouiller le net en quête des bijoux, de ne pas attendre de trouver un circuit imprimé tout fait prêt à souder ou que quelqu'un vous le construise pour vous lancer, de lire les forums (parfois dans d'autres langues) pour dénicher des erreurs ou soucis, voila le monde du DIY, une science pas exacte.

Mais ATTENTION, une fois que le DIY vous prends, il est difficile de s'en défaire.

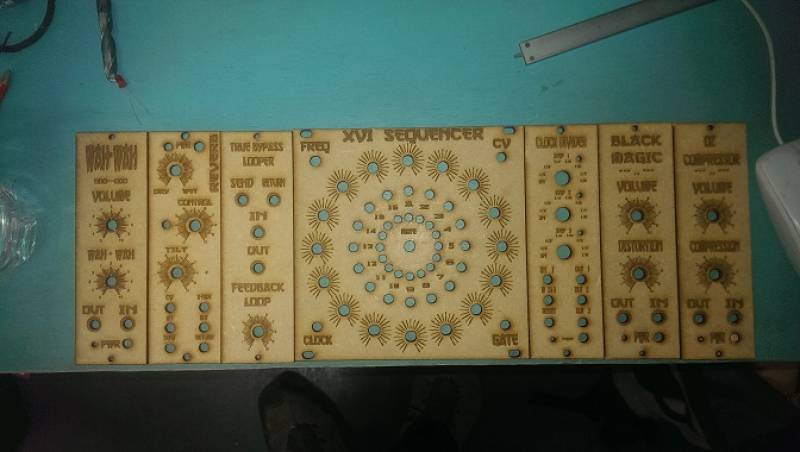

Je veux remercier au LFO de la Friche la Belle de Mai et à sa merveilleuse équipe, pour m'avoir permis de construire cet objet dans leur local et de m'éclairer sur certains points qui m'étaient floues, CV/Gates, Portes logiques, Trimmers, Triggers, Kicad, Laser, gravure chimique, etc.

Et de vous inviter à venir faire un tour tous les jeudi des 14h à 17h, vous allez être émerveillées par cet petit endroit mais grand en potentiel.
