S.S.VCF

Description

Super simple filtre pour modulaire.

S.S.VCF

Matériaux

Pot 100k, 10K, Resis 2x1K, 3x 100K, 1x 470K, Diode 1x 4n4148, Cond 2x 100nf (métal), 1x 1uf, DIP8 Embase IC 8 broches 1x

Câbles de petite section. Alimentation 12v (9v ça marche aussi) étain, fer à souder. Pince coupante. Patience.

Tutoriel

Vous devez de télécharger les fichiers sources, puis construire votre CI, avec une des méthodes décrites sur ce lien http://reso-nance.org/wiki/materiel/pcb-diy/accueil

Ensuite il faut placer et souder tous les composant en respectant les côtés négatif pour certains, respectez les sens de U1.

Rappelez vous qu'une bonne soudure s'obtient en plaçant le fer à souder, la patte du composant et l'étain en même temps, vous devriez d'obtenir une soudure avec la forme d'une pyramide, une fois toutes les soudures faites regardez méticuleusement toutes les soudures avec une loupe, nettoyez les pistes avec une vieille brosse à dents et de l’acétone, pour finir récupérez et gardez toutes pattes qui vous serviront dans le futur pour fabriquer des ponts ou straps.

Le format .SVG en un format que j’utilise avec le logiciel Inkscape que vous pouvez télécharger gratuitement ici : https://inkscape.org/fr/

Photos

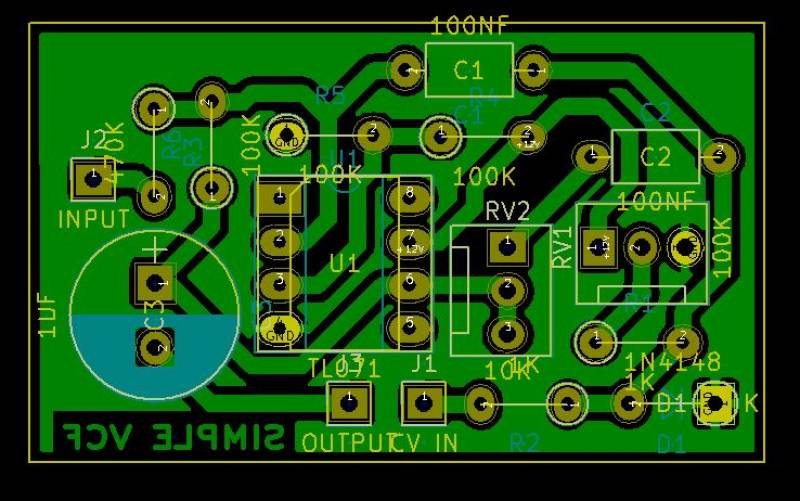

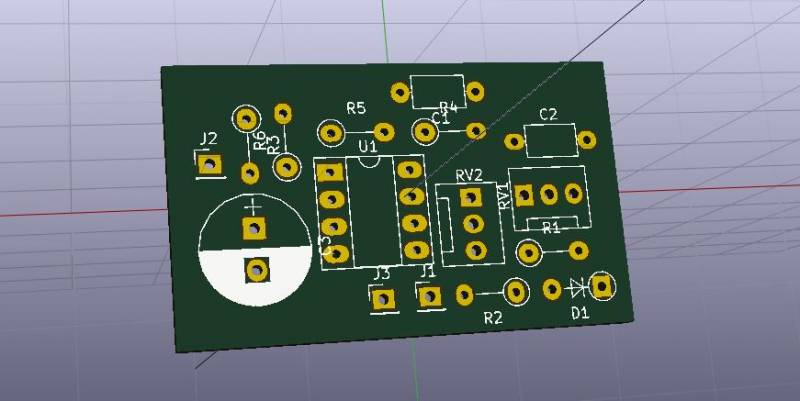

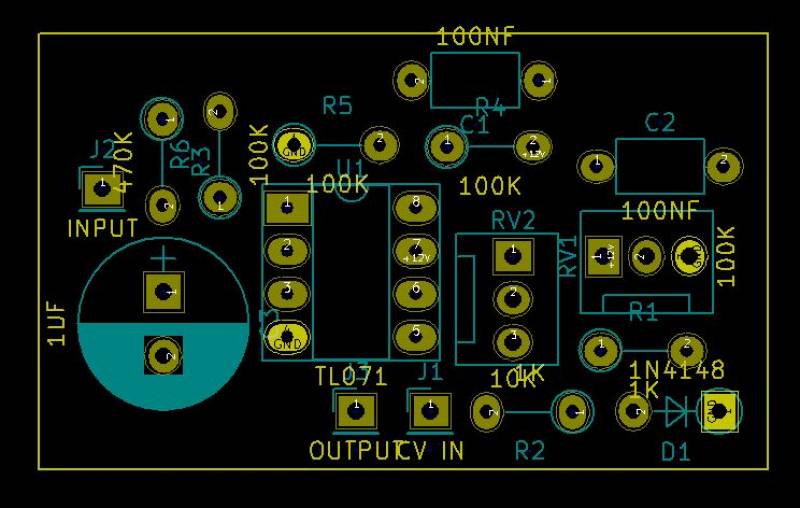

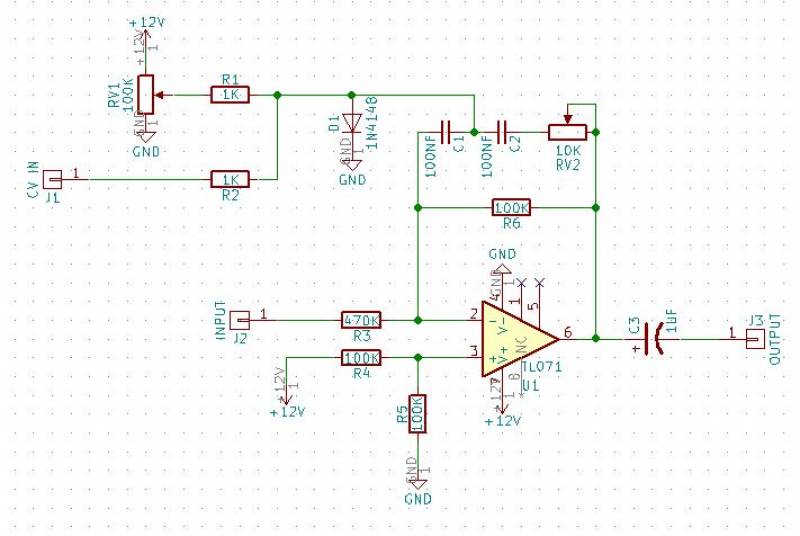

S.S.VCF S.S.VCF S.S.VCF
