Sous verre en bois

  • Porteur du projet : Camille
  • Date : 05/06/2015
  • Licence : libre !
  • Contexte : Test
  • Fichiers :
  • Lien : lien vers un site éventuellement

Description

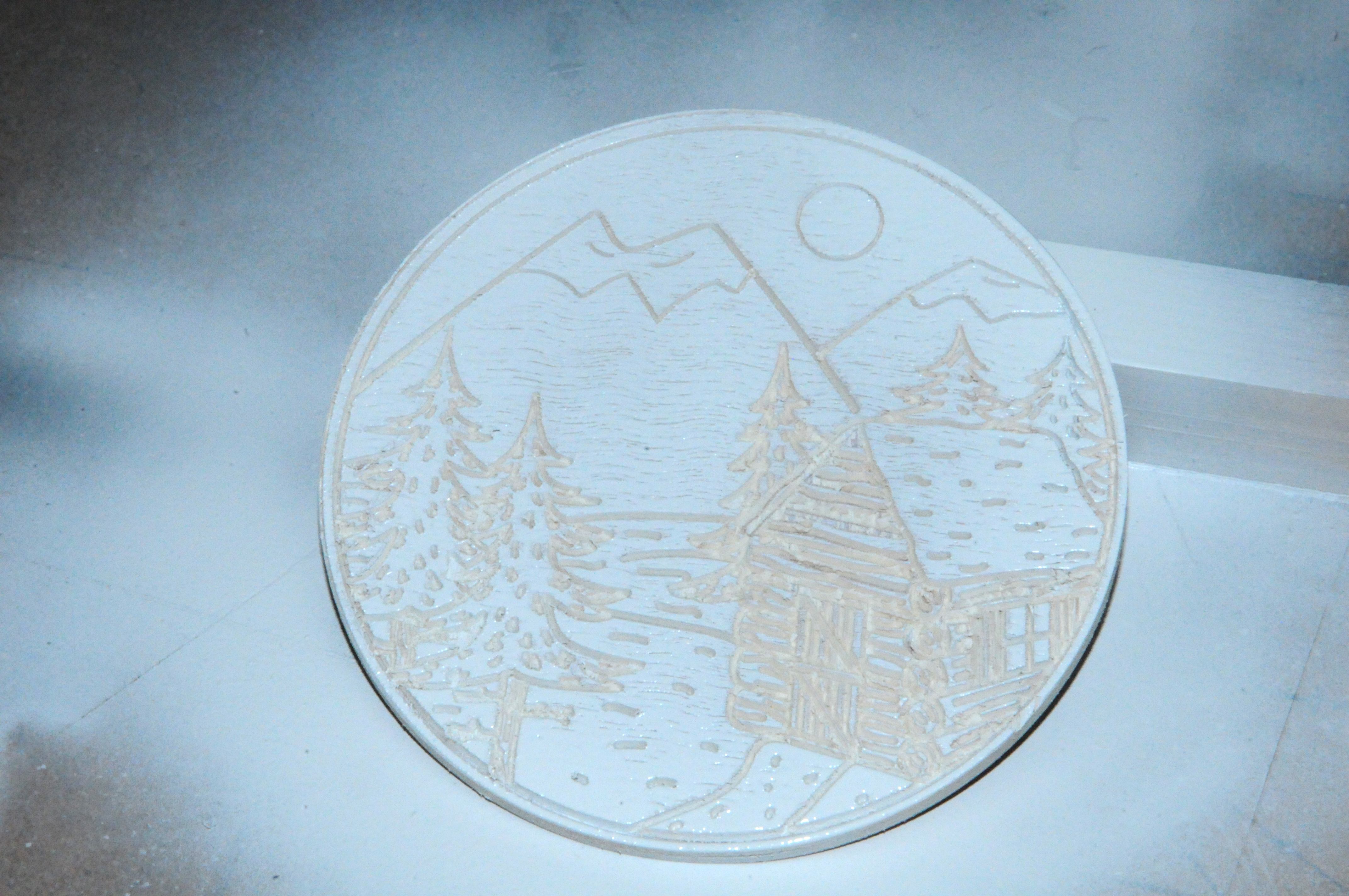

Réalisation d'un sous verre en bois avec une illustration gravée à l'aide de la fraiseuse numérique

Matériaux

Bois, peinture blanche en bombe

Tutoriel

  • Réalisation de l'illustration sur illustrator, travail uniquement au trait (attention aux superpositions aplats/traits). Vérifier que les traits ne soient pas trop épais.
  • Exporter le document au format dxf
  • Fixer sur la fraiseuse le support en bois.
  • Générer le g-code sur Cambam. Le g-code permet de déplacer la mèche. Vérifier que l'on est bien en mm et déplacer l'illustration sur le logiciel au niveau du zéro absolu.

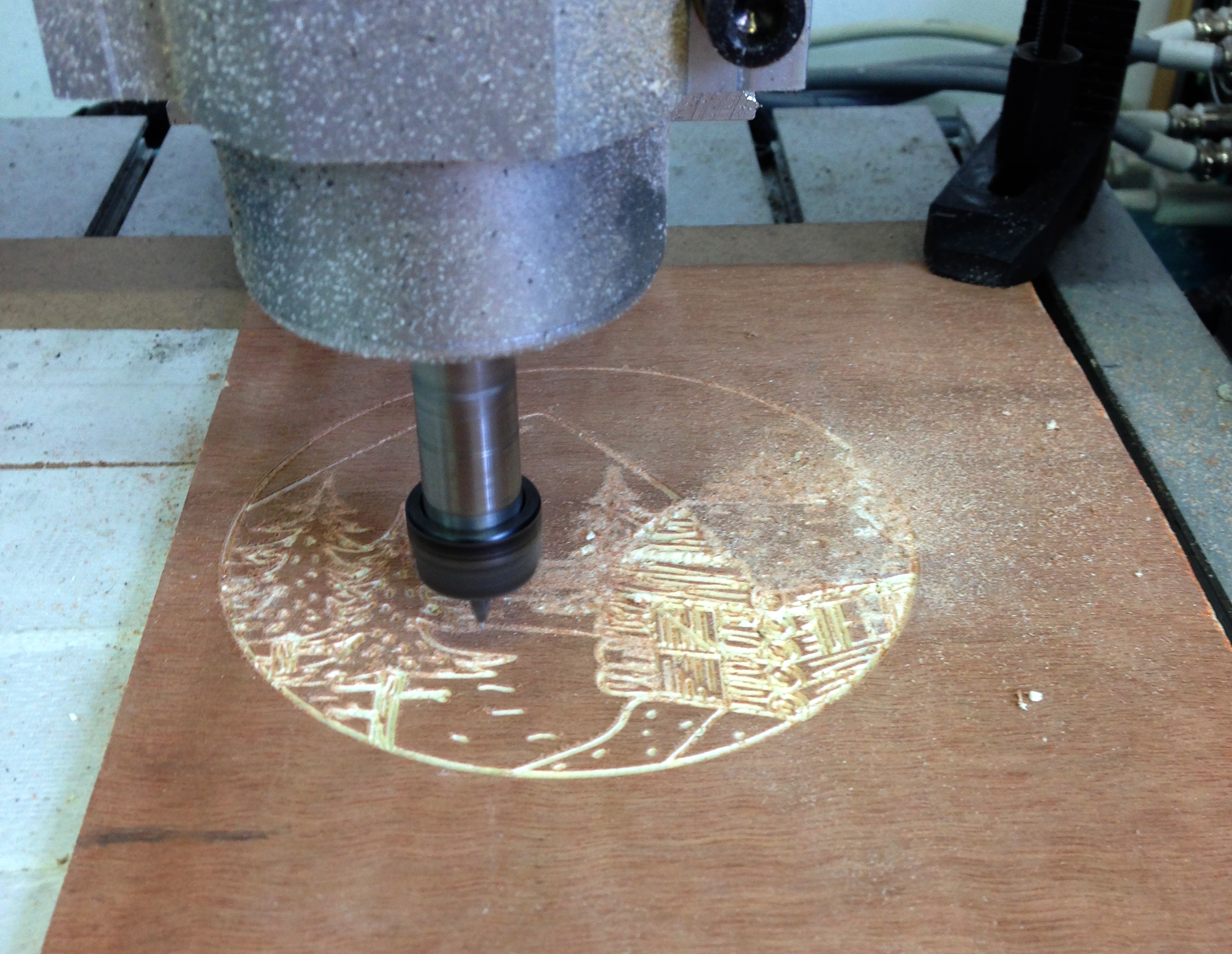

  • Fixer sur la fraiseur la mèche en biseau pour plus de précision dans la gravure et sélectionner sur Cambam le mode gravure
  • Sur mach3 insérer le g-code et fixer x,y,z (z correspondent a la profondeur). Régler la vitesse.
  • Lancer le logiciel

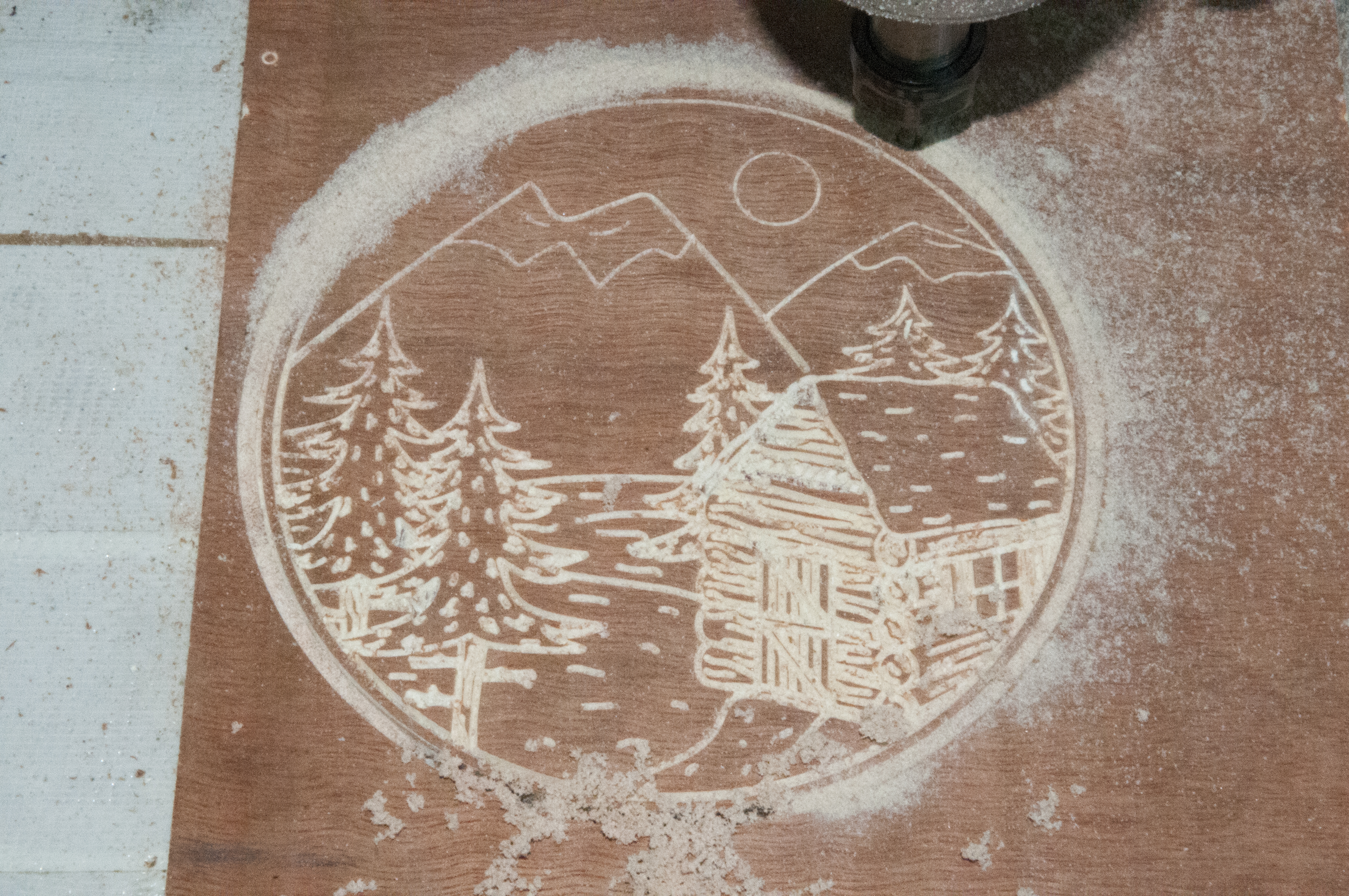

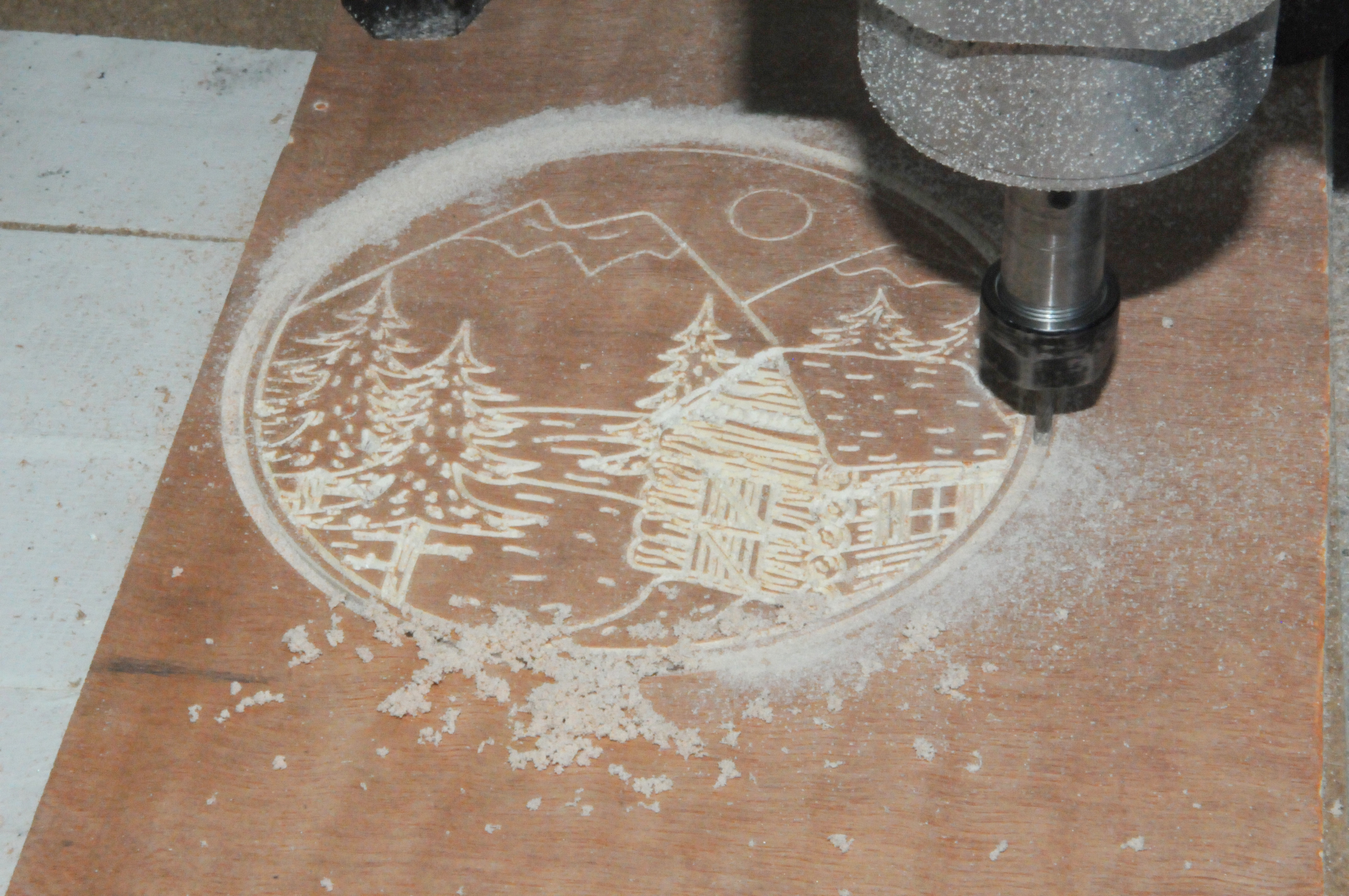

  • Pour le contour utiliser une mèche plus grosse. Pour que le support reste fixe réaliser quelques attache qui pourront être détachées une foi la découpe effectuée.

Photos
