Transhumance

Description

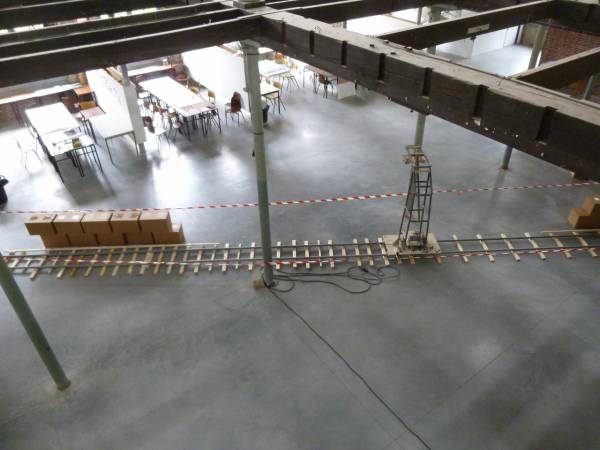

Une grue va chercher des briques en carton sur un mur pour reconstruire un mur de l'autre coté… et ainsi de suite. La grue fonctionne avec des électroaimants (pour attraper les briques) et différents moteurs et capteurs pour le mouvement.

Code Arduino

// ----------------- VARIABLES A PARAMETRER -----------------
int nb_briques = 2; // a changer
int positions [][2] = {
    {3,2},
    {5,4},
    {2,6},
    {4,3},
    {6,5} }; // positions gauche > droite

// electro aimant
int V_electroPin = 7;

// moteur vertical
int V_moteurPinD = 10;   // descente
int V_moteurPinM = 11;   // montée
int V_enablePin = 12;

// moteur translation
int H_moteurPinG = 6; // gauche
int H_moteurPinD = 5; // droite
int H_enablePin = 4;

// capteurs fin de course
int V_FCMPin = 8; // remontée
int V_FCBPin = 9; // dépose des briques
int H_FCTPin = 3; // position translation
//int H_FCDPin = 7; // depassement translation

// variable d'arrêt et de debug (print)
boolean ACTIVE = true;
boolean DEBUG = true;
boolean DEBUT = true;

//----------------- SETUP --------------------------
void setup(){

    if (DEBUG) Serial.begin(9600);

    //électroaimant
    pinMode(V_electroPin, OUTPUT);

    //V_moteur
    pinMode(V_moteurPinD, OUTPUT);
    pinMode(V_moteurPinM, OUTPUT);
    pinMode(V_enablePin, OUTPUT);

    //H_moteur
    pinMode(H_moteurPinG, OUTPUT);
    pinMode(H_moteurPinD, OUTPUT);
    pinMode(H_enablePin, OUTPUT);

    //fin de course
    pinMode(V_FCMPin, INPUT);
    pinMode(V_FCBPin, INPUT);
    pinMode(H_FCTPin, INPUT);

    //dépassement
    attachInterrupt (0, stop_program, RISING); // pin2
}

void V_moteur_on (int state) {
  digitalWrite(V_enablePin, state);
}

void H_moteur_on (int state) {
  digitalWrite(H_enablePin, state);
}

void contact (int state) {
  if (DEBUG) Serial.print("CONTACT : ");
  if (DEBUG) Serial.println(state);
  if (ACTIVE) digitalWrite(V_electroPin, state);
}

void stop_program() {
  if (DEBUG) Serial.print("STOP!!. ACTIVE = FALSE");
  H_moteur_on(LOW);
  V_moteur_on(LOW);
  contact(LOW);
  analogWrite(V_moteurPinM, 0);
  analogWrite(V_moteurPinD, 0);
  analogWrite(H_moteurPinG, 0);
  analogWrite(H_moteurPinD, 0);
  ACTIVE = false;
  while(true) {delay(5000);}; // attente infinie!!
}

// montee : V_go (V_moteurPinM, V_FCMPin, 190);
// descente : V_go (V_moteurPinD, V_FCBPin, 140);
void V_go (int moteurPin, int FCPin, int vitesse) {
  boolean go = true;
  int FC_state = 0;
  int FC_lastState = 0;

  if (DEBUG) Serial.println("V_moteur ON");

  V_moteur_on(HIGH);
  analogWrite(moteurPin, vitesse);

  while (go) {
    FC_state = digitalRead(FCPin);

    // test changement d'état
    if (FC_state != FC_lastState) {
      // stop
      if (FC_state == HIGH) {
        if (DEBUG) Serial.println("STOP V_moteur");
        analogWrite(moteurPin, 0);
        V_moteur_on(LOW);
        go = false;
      }
    }
    FC_lastState = FC_state;
    delay(15);
   }
}

// droite : H_go (H_moteurPinD, pos_droite[brique]);
// gauche : H_go (H_moteurPinG, pos_gauche[brique]);
void H_go (int moteurPin, int X) {
  boolean go = true;
  int acc_pwm = 0;
  int pwm;
  int FC_state;
  int FC_lastState = 0;
  int compteur = 0;
  int H_distance = X;
  int vitesse = 255;

  if (DEBUG) Serial.println("H_moteur ON");
  if (DEBUG) {Serial.print("H_distance :");Serial.println(H_distance);}

  H_moteur_on(HIGH);

  while (go) {
    FC_state = digitalRead(H_FCTPin);

    // acceleration
    if (acc_pwm <= vitesse) {
      analogWrite(moteurPin, acc_pwm);
      acc_pwm += 5;
    }

    // fin de course
    if (FC_state != FC_lastState) {
      if (FC_state == HIGH) {
        compteur++;
        H_distance = X - compteur;
        if (DEBUG) {Serial.print("H_distance :");Serial.println(H_distance);}

        if (H_distance <= 3) {
          analogWrite(moteurPin, 120); // réduction de la vitesse s'il reste 3 crans à parcourir
        }

	// stop
	if (H_distance <= 0) {
          analogWrite(moteurPin, 0);
          if (DEBUG) Serial.println("STOP H_moteur");
          H_moteur_on(LOW);
          go = false;
	}
      }
    }
    FC_lastState = FC_state;
    delay(50);
  }
}

void vertical (int colle) {
   if (DEBUG) Serial.println("DESCENTE");
   V_go (V_moteurPinD, V_FCBPin, 150); // descend
   delay(1000);

   contact(colle); // contact
   delay(2000);

   if (DEBUG) Serial.println("MONTEE");
   V_go (V_moteurPinM, V_FCMPin, 230); // montée
   delay(3000);
}

// --------------------------

void loop() {
delay(3000);
int X;

if (ACTIVE)  {

  // Début : placement au dessus de la brique 1
  if (DEBUT) H_go (H_moteurPinG, positions[0][0]); // gauche
  DEBUT = false;

  // #1 boucle : amener briques de gauche à droite
  for ( int brique = 0; brique < nb_briques; brique++ ){

    // récupère
    vertical(HIGH);

    // droite
    X = (positions[brique][0] - 1) + positions[brique][1];
    H_go(H_moteurPinD, X);
    delay(3000);

    // dépose
    vertical(LOW);

    // gauche sauf pour la dernière brique
    if (brique == (nb_briques - 1) ) {
      X = (positions[brique][1] - 1) + positions[brique + 1][0];
      H_go(H_moteurPinG, X);
      delay(3000);
    }
  }

  // #2 boucle : amener briques de droite à gauche
  for ( int brique = nb_briques - 1; brique >= 0; brique-- ){
    // récupère
    vertical(HIGH);

    // gauche
    X = (positions[brique][1] - 1) + positions[brique][0];
    H_go(H_moteurPinG, X);
    delay(3000);

    // dépose
    vertical(LOW);

    // droite sauf pour la dernière brique
    if (brique == 0 ) {
      X = (positions[brique][0] - 1) + positions[brique - 1][1];
      H_go(H_moteurPinD, X);
      delay(3000);
      }
    }
  }
//ACTIVE = false; // pour ne faire qu'une boucle
}
