BrutBox / Développements

BrutBox / Développements

Cahier des charges

Janvier 2015 : cahierdescharges-2015-01.pdf

Nom : BrutBox
État de l'art : Orgue Sensoriel. Refaire sensiblement la même chose en moins cher, en libre/reproductible, (en moins bien ergonomiquement ?) mais en plus intéressant musicalement. Les capteurs sont distingués pour les animateurs : déclencheurs/variateurs, afin qu'ils s'accaparent le dispositif. Notez la taille des capteurs, les couleurs, la fixation, la connectique en Jack et l'utilisation avec 1 seul handicapé et 1 animateur.
Entrées : kinect, accéleromètre sans fil, neurosky (sans routage), capteur distance, piezo pince, micro, crayon graphite, conductivité corps (genre makey makey), webcam (face tracking, fiducials, …), gros boutons, pavé XY façon kaospad, tapis XY
Minimiser le champs d’intervention à un seul capteur. Possibilités de séries de capteurs identiques (ex:touches).
Interface : patchs musicaux (faible programmation) : Pure Data ou MaxMSP
Sorties : VST, sortie Midi (vers synthétiseur), 3D (Pure Data)
Production : Armada

Dev

pad v1
brutbox v1.2
backv1
Malinette/Brutbox wireless
Dev version wirless - OSC : https://framagit.org/guiaum/EMI_WALLET

(prevoir 10/15 minute de decoupe par cube (voir 45minutes sur mauvaise laser.. )+ temps assemblage assez long … et 10€ de matos par boite)

État de l'art

Orgue Sensoriel

Valise Interactive

OpLab

Logiciel

PARTHENAY - OCTOBRE 2016

Résidence de développement au Foyer de vie Les Genêts. Cas d'empechements lourds.

version en cours :

Brutbox simplifiée - version intermédiaire - semaine n°2

POINTS ABORDÉS :
Recherche de simplification du logiciel pour des personnels encadrants ne pratiquant pas ou peu l'informatique musicale:

Création d'une collection d'objets “débutant” contenant chacun un selecteur de son pré-établis;
Simplification des entrées audio présnetes par défaut sur les patchs vierges (bb-micro-in.pd)
Simplification des sorties audio (bb-audio-out-simple.pd)
Renforcer la distinction entre instruments à simple déclenchement (bouton action unique) et instruments à variations (progressif);
Simplification de l'interface pour la fenêtre menu débutant. cf proposition ci-dessous.

COLLECTION DÉBUTANT

INSTRUMENTS (noms et système de typage à définir)

à action simples

synth-batterie (a faire)
synth-bouton
synth-percussion

à variations

synth-mono
synth-organ
synth-sirene
synth-mouche

EFFECTS (ergonomie a voir)

delay
flanger
pitch

GANTNER - FEVRIER 2016

(résidence à l'Espace Gantner) :bb-2016-02-24-gantner.zip

Nouveautés :

Partition commune entre les collections d'objets communs à Brutbox et Malinette.
Sous menu dans le menu projet pour organiser les créations par dossier
intégration de l'objet IN “faceOSC” des petits debrouillards
intégration du bloc video dans les entrées bb

!temporairement : les enregistrements Brutbox arrivent dans le dossier media/recording de la Malinette

Cette version contient la séquence d'une dizaine d'exemples pour quelques heures d'atelier avec différents exercices : voix, effets audio, ondes cérébrale, guitare électronique, loopsampler, capteur lumière et sons binauraux…

Basé sur la Malinette et Pure Data Extended : https://git.framasoft.org/resonance/malinette/tree/master

Électronique

Version sans fil - oSC

https://framagit.org/guiaum/EMI_WALLET

Décembre 2018 : Par 3615 senor , basé sur ESP 8266 , batterie lipo , routeur wifi xiaomi, chargeur de lipo, et interrupteur ils pour eteindre chaque cube une fois rangé.

notice utilisation

bb sans fil envoie vers 10.0.0.2 malinette
le routeur fixe l'addresse 10.0.0.2 a l'adresse MAC du pc d'eric
eric renvoie ensuite directe de pd vers d'autres IP oscin »> oscout

Capteurs

Externe : Joystick Thrustmaster®
Externe : Wiimote® (mac) » Voir la page ressource Wiimote
Infrarouge 3/30cm : 1 ana
infrarouge 20/150cm : 1 ana
Piezo (plaque) : 1 ana
Pression carré (plaque) : 1 ana
Micro electret : 1 ana
Gros bouton (~buzzer) : 1 ana
Module Joystick : 2 ana (prise dédiée)
Accéléromètre ou gyroscope ? : 2 ana (prise dédiée)
Touch : MPR121 prises dédiées SCL/SDA - entrées digitales 5 & 6 D0/D1
Encodeur potentiomètre (+ robinet ?) : prises dédiées “INTERRUPTION” - entrées digitales 7 & 8 D2/D3

MindWave

Nous utilisons un casque Mindwave neurosky pour capter les donnéees (médiation et concentration) d'un utilisateur. Nous utilisons Processing qui envoie les données en OSC à PureData (les bibliothèques oscP5 et MindsetProcessing sont nécessaires).

Le code pour processing

import oscP5.*;
import netP5.*;
import processing.serial.*;
import pt.citar.diablu.processing.mindset.*;

boolean SEND_OSC = true;
String OSC_ADDRESS = "127.0.0.1";
int OSC_PORT = 54321;
String SERIAL_PORT = "/dev/tty.MindWaveMobile-DevA";

OscP5 oscP5;
NetAddress myRemoteLocation;
MindSet mindSet;

void setup() {
  frameRate(20);
  oscP5 = new OscP5(this, 12345);
  myRemoteLocation = new NetAddress(OSC_ADDRESS, OSC_PORT);
  mindSet = new MindSet(this, SERIAL_PORT);
}

void draw() {
}

void exit() {
  //println("Exiting");
  mindSet.quit();
  super.exit();
}

public void attentionEvent(int attentionLevel) {
    OscMessage myMessage = new OscMessage("/mindset/attentionlevel");
    myMessage.add(attentionLevel);
    oscP5.send(myMessage, myRemoteLocation);
}

public void meditationEvent(int meditationLevel) {
    OscMessage myMessage = new OscMessage("/mindset/meditationlevel");
    myMessage.add(meditationLevel);
    oscP5.send(myMessage, myRemoteLocation);
}

public void eegEvent(int delta, int theta, int low_alpha, int high_alpha, int low_beta, int high_beta, int low_gamma, int mid_gamma) {
    OscMessage myMessage = new OscMessage("/mindset/eeg");
    myMessage.add(delta);
    myMessage.add(theta);
    myMessage.add(low_alpha);
    myMessage.add(high_alpha);
    myMessage.add(low_beta);
    myMessage.add(high_beta);
    myMessage.add(low_gamma);
    myMessage.add(mid_gamma);
    oscP5.send(myMessage, myRemoteLocation);
}

Wiimote

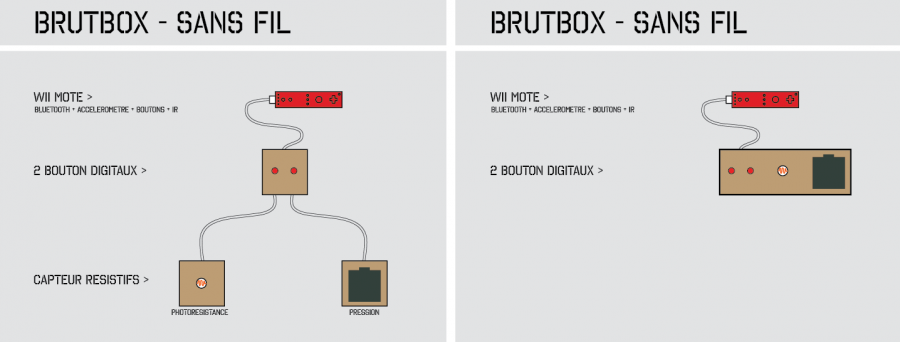

Une piste d'utiliser la manette Wiimote pour creer un dispositif ou l'on peut changer de capteur. En démontant le nunchuk et en retirant le joystick nous pouvons utiliser deux entrées analogiques. Attention la wiimote est alimenté en 3.3v, donc nous sommes limité aux capteurs resistifs qui fonctionnent à cette tension.

On utilise ensuite OSCULATOR (sur macOS) pour recevoir les données et les transformer en midi. Voir page ressource Wiimote

Carte électronique

Nous utilisons pour le moment, la carte Teensy 2.0 qui permet de convertir en MIDI les données de nos capteurs. En guise de connectique nous avons opté pour des connecteurs USB (pour éviter les faux contacts).

VERSION 1

carte v1

VERSION 2

carte v2

Fournisseurs discounts (connecteurs et cables usb)

Firmware Teensy

Février 2016

Après de nombreux autres test plus complexe on est revenu au plus simple et basique :

teensy-8-in.ino

// the MIDI channel number to send messages
const int channel = 1;

// the MIDI continuous controller for each analog input
const int controllerA0 = 1; //
const int controllerA1 = 2; //
const int controllerA2 = 3; //
const int controllerA3 = 4; //
const int controllerA4 = 5; //
const int controllerA5 = 6; //
const int controllerA6 = 7; //
const int controllerA7 = 8; //

void setup() {
}

// store previously sent values, to detect changes
int previousA0 = -1;
int previousA1 = -1;
int previousA2 = -1;
int previousA3 = -1;
int previousA4 = -1;
int previousA5 = -1;
int previousA6 = -1;
int previousA7 = -1;

elapsedMillis msec = 0;

void loop() {
  // only check the analog inputs 50 times per second,
  // to prevent a flood of MIDI messages
  if (msec >= 50) {
    msec = 0;
    int n0 = analogRead(A0) / 8;
    int n1 = analogRead(A1) / 8;
    int n2 = analogRead(A2) / 8;
    int n3 = analogRead(A3) / 8;
    int n4 = analogRead(A4) / 8;
    int n5 = analogRead(A5) / 8;
    int n6 = analogRead(A6) / 8;
    int n7 = analogRead(A7) / 8;

    // only transmit MIDI messages if analog input changed
    if (n0 != previousA0) {
      usbMIDI.sendControlChange(controllerA0, n0, channel);
      previousA0 = n0;
    }
    if (n1 != previousA1) {
      usbMIDI.sendControlChange(controllerA1, n1, channel);
      previousA1 = n1;
    }
    if (n2 != previousA2) {
      usbMIDI.sendControlChange(controllerA2, n2, channel);
      previousA2 = n2;
    }
    if (n3 != previousA3) {
      usbMIDI.sendControlChange(controllerA3, n3, channel);
      previousA3 = n3;
    }
    if (n4 != previousA4) {
      usbMIDI.sendControlChange(controllerA4, n4, channel);
      previousA4 = n4;
    }
    if (n5 != previousA5) {
      usbMIDI.sendControlChange(controllerA5, n5, channel);
      previousA5 = n5;
    }

    if (n6 != previousA6) {
      usbMIDI.sendControlChange(controllerA6, n6, channel);
      previousA6 = n6;
    }
    if (n7 != previousA7) {
      usbMIDI.sendControlChange(controllerA7, n7, channel);
      previousA7 = n7;
    }


  }

  // MIDI Controllers should discard incoming MIDI messages.
  // http://forum.pjrc.com/threads/24179-Teensy-3-Ableton-Analog-CC-causes-midi-crash
  while (usbMIDI.read()) {
    // ignore incoming messages
  }
}

Olds Firmwares Teensy 2

Réception des données MIDI à partir de Pure Data

Envoie en 10 bits et réception avec pd avec la boite [« 7] :

int value = 1023;
Serial.begin(9600);
Serial.println(value >> 7);
// ou Serial.println(value & 0x7F);

teensy_brutbox.ino (12 ana + encoder,sans on/off, sans capa)

/*
 * TEENSY 2 for BRUTBOX
 * Analog sensors + encoder + touch
 *
 * Licence : GNU/GPL3
 * Date : 12/06/2015
 * Website : http://reso-nance.org/wiki/projets/malinette-brutbox
 *
 * Hardware add-on : the MPR121 module for touch sensors
 *
 * Midi mapping :
 * 12 analog sensors (midi controller from 0 to 11)
 * 1 encoder (midi controller 12)
 */

// Include libraries
#include <Encoder.h>

// Midi channel
const int channel = 1;

// Analog setup
int anaPins[] = {22,11,12,13,14,15,16,17,18,19,20,21}; // analog pins
const int anaNb = 12; // number of inputs
int anaCtl[] = {11,10,9,8,7,6,5,4,3,2,1,0}; // controller in
int anaValues[anaNb]; // current analog values
int anaLastValues[anaNb]; // previous analog values

// Encoder setup
Encoder encoderSensor (7, 8);
long encoderOldPosition  = -999;
long encoderNewPosition;
long encoderLastPosition;

// Sampling rate
elapsedMillis msec = 0;

void setup() {
}

void loop() {
   if (msec >= 40) {
    msec = 0;

      // Analog sensors loop
      for (int i = 0; i < anaNb; i++) {
              anaValues[i] = (int) analogRead(anaPins[i])  / 8 ;
              if (anaValues[i] != anaLastValues[i]) {
                  usbMIDI.sendControlChange(anaCtl[i], anaValues[i], channel);
                  anaLastValues[i] = anaValues[i];
	      }
       }

      // Encoder loop
       encoderNewPosition = encoderSensor.read();
       if (encoderNewPosition != encoderOldPosition) {
          if (encoderNewPosition > encoderOldPosition) {usbMIDI.sendControlChange(12, 0, channel);}
          else if (encoderNewPosition < encoderOldPosition) {usbMIDI.sendControlChange(12, 127, channel);}
          encoderOldPosition = encoderNewPosition;
        }
  }

  while (usbMIDI.read()) {
    // Discard incoming MIDI messages.
  }
}

teensy_brutbox.ino (8 analogique simple , pas de librairie encoder, wire, capacitif...)

// the MIDI channel number to send messages
const int channel = 1;

// the MIDI continuous controller for each analog input
const int controllerA0 = 0; // 10 = pan position
const int controllerA1 = 1; // 11 = volume/expression
const int controllerA2 = 2; // 91 = reverb level
const int controllerA3 = 3; // 93 = chorus level
const int controllerA4 = 4; // 93 = chorus level
const int controllerA5 = 5; // 93 = chorus level
const int controllerA6 = 6; // 10 = pan position
const int controllerA7 = 7; // 11 = volume/expression
const int controllerA8 = 8; // 91 = reverb level
const int controllerA9 = 9; // 93 = chorus level
const int controllerA10 = 10; // 93 = chorus level
const int controllerA11 = 11; // 93 = chorus level

void setup() {
}

// store previously sent values, to detect changes
int previousA0 = -1;
int previousA1 = -1;
int previousA2 = -1;
int previousA3 = -1;
int previousA4 = -1;
int previousA5 = -1;
int previousA6 = -1;
int previousA7 = -1;
int previousA8 = -1;
int previousA9 = -1;
int previousA10 = -1;
int previousA11 = -1;
elapsedMillis msec = 0;

void loop() {
  // only check the analog inputs 50 times per second,
  // to prevent a flood of MIDI messages
  if (msec >= 50) {
    msec = 0;
    int n0 = analogRead(A0) / 8;
    int n1 = analogRead(A1) / 8;
    int n2 = analogRead(A2) / 8;
    int n3 = analogRead(A3) / 8;
    int n4 = analogRead(A4) / 8;
    int n5 = analogRead(A5) / 8;
    int n6 = analogRead(A6) / 8;
    int n7 = analogRead(A7) / 8;
    int n8 = analogRead(A8) / 8;
    int n9 = analogRead(A9) / 8;
    int n10 = analogRead(A10) / 8;
    int n11 = analogRead(A11) / 8;

    // only transmit MIDI messages if analog input changed
    if (n0 != previousA0) {
      usbMIDI.sendControlChange(controllerA0, n0, channel);
      previousA0 = n0;
    }
    if (n1 != previousA1) {
      usbMIDI.sendControlChange(controllerA1, n1, channel);
      previousA1 = n1;
    }
    if (n2 != previousA2) {
      usbMIDI.sendControlChange(controllerA2, n2, channel);
      previousA2 = n2;
    }
    if (n3 != previousA3) {
      usbMIDI.sendControlChange(controllerA3, n3, channel);
      previousA3 = n3;
    }
    if (n4 != previousA4) {
      usbMIDI.sendControlChange(controllerA4, n4, channel);
      previousA4 = n4;
    }
    if (n5 != previousA5) {
      usbMIDI.sendControlChange(controllerA5, n5, channel);
      previousA5 = n5;
    }

        if (n6 != previousA6) {
      usbMIDI.sendControlChange(controllerA6, n6, channel);
      previousA6 = n6;
    }
    if (n7 != previousA7) {
      usbMIDI.sendControlChange(controllerA7, n7, channel);
      previousA7 = n7;
    }
    if (n8 != previousA8) {
      usbMIDI.sendControlChange(controllerA8, n8, channel);
      previousA8 = n8;
    }
    if (n9 != previousA9) {
      usbMIDI.sendControlChange(controllerA9, n9, channel);
      previousA9 = n10;
    }
    if (n10 != previousA10) {
      usbMIDI.sendControlChange(controllerA10, n10, channel);
      previousA4 = n10;
    }
    if (n11 != previousA11) {
      usbMIDI.sendControlChange(controllerA11, n11, channel);
      previousA11 = n11;
    }


  }

  // MIDI Controllers should discard incoming MIDI messages.
  // http://forum.pjrc.com/threads/24179-Teensy-3-Ableton-Analog-CC-causes-midi-crash
  while (usbMIDI.read()) {
    // ignore incoming messages
  }
}

teensy_brutbox.ino (sans on off pour MAC)

/*
 * TEENSY 2 for BRUTBOX
 * Analog sensors + encoder + touch
 *
 * Licence : GNU/GPL3
 * Date : 12/06/2015
 * Website : http://reso-nance.org/wiki/projets/malinette-brutbox
 *
 * Hardware add-on : the MPR121 module for touch sensors
 *
 * Midi mapping :
 * 12 analog sensors (midi controller from 0 to 11)
 * 1 encoder (midi controller 12)
 * 12 touch sensors (midi note from 60 to 71)
 */


// Include libraries
#include <Wire.h>
#include "Adafruit_MPR121.h"
#include <Encoder.h>

// Midi channel
const int channel = 1;

// Analog setup
int anaPins[] = {22,11,12,13,14,15,16,17,18,19,20,21}; // analog pins
const int anaNb = 12; // number of inputs
int anaCtl[] = {11,10,9,8,7,6,5,4,3,2,1,0}; // controller in
int anaValues[anaNb]; // current analog values
int anaLastValues[anaNb]; // previous analog values

// Encoder setup
Encoder encoderSensor (7, 8);
long encoderOldPosition  = -999;
long encoderNewPosition;
long encoderLastPosition;

// Capacitive Touch MPR121 module
// Connection Teensy2
// USB wiring : d+ : SDA, d- : SCL, SCL = DO, SDA = D1
Adafruit_MPR121 cap = Adafruit_MPR121();
uint16_t lasttouched = 0;
uint16_t currtouched = 0;
const int touchNb = 12; // number of touch inputs
int touchCtl[] = {60,61,62,63,64,65,66,67,68,69,70,71}; // note in

// Sampling rate
elapsedMillis msec = 0;

void setup() {
  // Trying to connect to the capacitive module
  if (!cap.begin(0x5A)) {
    while (1);
  }
  delay(1000);
}

void loop() {
   if (msec >= 20) {
    msec = 0;

      // Analog sensors loop
      for (int i = 0; i < anaNb; i++) {
              anaValues[i] = (int) analogRead(anaPins[i])  / 8 ;
              if (anaValues[i] != anaLastValues[i]) {
                  usbMIDI.sendControlChange(anaCtl[i], anaValues[i], channel);
                  anaLastValues[i] = anaValues[i];
	      }
       }

      // Encoder
       encoderNewPosition = encoderSensor.read();
       if (encoderNewPosition != encoderOldPosition) {
          if (encoderNewPosition > encoderOldPosition) {usbMIDI.sendControlChange(12, 0, channel);}
          else if (encoderNewPosition < encoderOldPosition) {usbMIDI.sendControlChange(12, 127, channel);}
          encoderOldPosition = encoderNewPosition;
        }

      // Capacitive loop
       currtouched = cap.touched();
       for (uint8_t i=0; i < touchNb; i++) {
            if ((currtouched & _BV(i)) && !(lasttouched & _BV(i)) ) {usbMIDI.sendNoteOn(touchCtl[i], 127, channel);}
            if (!(currtouched & _BV(i)) && (lasttouched & _BV(i)) ) {usbMIDI.sendNoteOn(touchCtl[i], 0, channel);}
       }
       lasttouched = currtouched; // reset our state
  }

  while (usbMIDI.read()) {
    // Discard incoming MIDI messages.
  }
}

teensy_brutbox.ino (avec on off)

/*
 * TEENSY 2 for BRUTBOX
 * Control inputs (sensors) with MIDI messages
 *
 * Licence : GNU/GPL3
 * Date : 11/06/2015
 * Website : http://reso-nance.org/wiki/projets/malinette-brutbox
 *
 * Hardware add-on : the MPR121 module for touch sensors
 *
 * Midi mapping :
 * 12 analog sensors (midi controller from 0 to 11)
 * 1 encoder (midi controller 12)
 * 12 touch sensors (midi note from 60 to 71)
 */


// Include libraries
#include <Wire.h>
#include "Adafruit_MPR121.h"
#include <Encoder.h>

// Midi channel
const int channel = 1;

// Capacitive Touch MPR121 module
// Connection Teensy2
// USB wiring : d+ : SDA, d- : SCL, SCL = DO, SDA = D1
Adafruit_MPR121 cap = Adafruit_MPR121();
uint16_t lasttouched = 0;
uint16_t currtouched = 0;
const int touchNb = 12; // number of touch inputs
const int touchThreshold = 60;
int touchStateCtl[] = {40, 41, 42} ; // touch on/off
int touchState[touchNb]; // state : on/off
//int currentTouchValues[touchNb];
//int lastTouchValues[touchNb];
int touchCtl[] = {60,61,62,63,64,65,66,67,68,69,70,71}; // note in
int touchOn = 0;

// Analog setup
int anaPins[] = {22,11,12,13,14,15,16,17,18,19,20,21}; // analog pins
const int anaNb = 12; // number of inputs
int anaCtl[] = {11,10,9,8,7,6,5,4,3,2,1,0}; // controller in
int anaStateCtl[] = {20, 21} ; // sensor on (20), sensor off (21)
int anaState[anaNb]; // state : on/off
int anaValues[anaNb]; // current analog values
int anaLastValues[anaNb]; // previous analog values

// Encoder setup
Encoder encoderSensor (7, 8);
long encoderOldPosition  = -999;
long encoderNewPosition;
long encoderLastPosition;
int encoderStateCtl = 13; // receive ctlout 13
int encoderOn = 0;

// Sampling rate
elapsedMillis msec = 0;
int rate = 20;

void setup() {
  // Midi receive : on/off sensors
  usbMIDI.setHandleControlChange(OnControlChange);
}

void loop() {
   if (msec >= rate) {
    msec = 0;

      // Analog sensors loop
      for (int i = 0; i < anaNb; i++) {
          if(anaState[i] == 1)  { // check first if the sensor is on
              anaValues[i] = (int) analogRead(anaPins[i])  / 8 ;
              if (anaValues[i] != anaLastValues[i]) {
                  usbMIDI.sendControlChange(anaCtl[i], anaValues[i], channel);
                  anaLastValues[i] = anaValues[i];
	      }
          }
       }

      // Capacitive loop
      if(touchOn == 1){
       currtouched = cap.touched();
       for (uint8_t i=0; i < touchNb; i++) {
         if(touchState[i] == 1)  { // check first if the sensor is on
            if ((currtouched & _BV(i)) && !(lasttouched & _BV(i)) ) {
              usbMIDI.sendNoteOn(touchCtl[i], 127, channel);
            }
            if (!(currtouched & _BV(i)) && (lasttouched & _BV(i)) ) {
              usbMIDI.sendNoteOn(touchCtl[i], 0, channel);
            }
          }
        }
        lasttouched = currtouched; // reset our state
      }

     // Encoder
     if (encoderOn == 1) {
       encoderNewPosition = encoderSensor.read();
       if (encoderNewPosition != encoderOldPosition) {
          if (encoderNewPosition > encoderOldPosition) {
            usbMIDI.sendControlChange(12, 0, channel);
          } else if (encoderNewPosition < encoderOldPosition) {
            usbMIDI.sendControlChange(12, 127, channel);
          }
          encoderOldPosition = encoderNewPosition;
          usbMIDI.sendControlChange(12, encoderNewPosition, channel);
        }
     }
  }

  while (usbMIDI.read()) {
    // Discard incoming MIDI messages.
  }
}

// Receive Midi Control Change
void OnControlChange(byte channel, byte control, byte value) {
   // Analog sensors on/off
   if (control == anaStateCtl[0]) {anaState[-value+(anaNb-1)] = 0;}
   else if (control == anaStateCtl[1]) {anaState[-value+(anaNb-1)] = 1;}
   else if (control == touchStateCtl[0]) {touchState[value] = 0;}
   else if (control == touchStateCtl[1]) {touchState[value] = 1;}
   else if (control == touchStateCtl[2]) {
     touchOn = value;
     if (touchOn == 1) {cap.begin(0x5A);}
   }
   else if (control == encoderStateCtl) {encoderOn = value;}
}

teensy-onoff_no-capacitif.ino (cc de 20 à 31 - non attribués / sensor on(46), sensor off(47) )

// Include libraries
#include <Wire.h>
//#include "Adafruit_MPR121.h"
#include <Encoder.h>

// Midi channel
const int channel = 1;

// Analog setup
int anaPins[] = {22,11,12,13,14,15,16,17,18,19,20,21}; // analog pins
const int anaNb = 12; // number of inputs
int anaCtl[] = {20,21,22,23,24,25,26,27,28,29,30,31}; // cc non-attribués
int anaStateCtl[] = {46, 47} ; // sensor on (46), sensor off (47)
int anaState[anaNb]; // state : on/off
int anaValues[anaNb]; // current analog values
int anaLastValues[anaNb]; // previous analog values

// Encoder setup
Encoder encoderSensor (7, 8);
long encoderOldPosition  = -999;
long encoderNewPosition;
long encoderLastPosition;
int encoderStateCtl = 13; // receive ctlout 13
int encoderOn = 0;

// Sampling rate
elapsedMillis msec = 0;
int rate = 20;

void setup() {
  // Midi receive : on/off sensors
  usbMIDI.setHandleControlChange(OnControlChange);
}

void loop() {
   if (msec >= rate) {
    msec = 0;

      // Analog sensors loop
      for (int i = 0; i < anaNb; i++) {
          if(anaState[i] == 1)  { // check first if the sensor is on
              anaValues[i] = (int) analogRead(anaPins[i])  / 8 ;
              if (anaValues[i] != anaLastValues[i]) {
                  usbMIDI.sendControlChange(anaCtl[i], anaValues[i], channel);
                  anaLastValues[i] = anaValues[i];
	      }
          }
       }


     // Encoder
     if (encoderOn == 1) {
       encoderNewPosition = encoderSensor.read();
       if (encoderNewPosition != encoderOldPosition) {
          if (encoderNewPosition > encoderOldPosition) {
            usbMIDI.sendControlChange(12, 0, channel);
          } else if (encoderNewPosition < encoderOldPosition) {
            usbMIDI.sendControlChange(12, 127, channel);
          }
          encoderOldPosition = encoderNewPosition;
          usbMIDI.sendControlChange(12, encoderNewPosition, channel);
        }
     }
  }

  while (usbMIDI.read()) {
    // Discard incoming MIDI messages.
  }
}

// Receive Midi Control Change
void OnControlChange(byte channel, byte control, byte value) {
   // Analog sensors on/off
   if (control == anaStateCtl[0]) {anaState[-value+(anaNb-1)] = 0;}
   else if (control == anaStateCtl[1]) {anaState[-value+(anaNb-1)] = 1;}
   else if (control == encoderStateCtl) {encoderOn = value;}
}

test-nrpn.ino (sur 1 capteur analo A0) !! mais erreur de compilation…

// Fixed values, for demonstration
uint32_t channel = 1;          // channels are 1 to 16
uint32_t param = 0;   // your parameter number here, 0 to 16k
//uint32_t val = 2;          // your value here, 0 to 16k
// in actual use this would come from some physical controller like an analog value
// or be computed by monitoring an encoder

void sendNRPNHR(uint32_t parameter, uint32_t value, uint32_t channel)  {
  // Send an arbitrary 14-bit value to an arbitrary 14-bit non-registered parameter
  // Note that param MSB and LSB are shared between RPN and NRPN, so set both at once
  // Also, null out the RPN (and NRPN) active parameter (best practice) after data is sent (as it persists)

  // Control change 99 for NRPN, MSB of param
  usb_midi_write_packed(0xB00B | (((channel - 1) & 0x0F) << 8)  | ((99 & 0x7F) << 16) | ((parameter & 0x7F) << 24));
  // Control change 98 for NRPN, LSB of param
  usb_midi_write_packed(0xB00B | (((channel - 1) & 0x0F) << 8)  | ((98 & 0x7F) << 16) | (((parameter >>7) & 0x7F) << 24));
  // Control change 6 for Data Entry MSB of value
  usb_midi_write_packed(0xB00B | (((channel - 1) & 0x0F) << 8)  | ((6 & 0x7F) << 16) | ((value & 0x7F) << 24));
  // Control change 38 for Data Entry LSB of param
  usb_midi_write_packed(0xB00B | (((channel - 1) & 0x0F) << 8)  | ((38 & 0x7F) << 16) | (((value >>7) & 0x7F) << 24));
  // Now null out active parameter by sending null (127, 0x7F) as MSB and LSB
  // Control change 101 for RPN, MSB of param
  usb_midi_write_packed(0xB00B | (((channel - 1) & 0x0F) << 8)  | ((101 & 0x7F) << 16) | (0x7F << 24));
  // Control change 100 for NRPN, LSB of param
  usb_midi_write_packed(0xB00B | (((channel - 1) & 0x0F) << 8)  | ((100 & 0x7F) << 16) | (0x7F << 24));
}


void setup() {
}

// store previously sent values, to detect changes
int previousA0 = -1;
elapsedMillis msec = 0;

void loop() {
  // only check the analog inputs 50 times per second,
  // to prevent a flood of MIDI messages
  if (msec >= 80) {
    msec = 0;
    int n0 = analogRead(A0);

        if (n0 != previousA0) {
         //int valA0 = map(n0, 0, 1023, 0, 16383);
         sendNRPNHR(param, n0, 1); // channel 1
         previousA0 = n0;
        }
  }
}



/////////////////////////////////// LOG ERREURS //////////////////////////////////////////////////////
Arduino : 1.6.7 (Mac OS X), TD: 1.27, Carte : "Teensy 2.0, MIDI, 16 MHz, US English"

/Users/zinc5/Documents/Arduino/test-nrpn2/test-nrpn2.ino: In function 'void sendNRPNHR(uint32_t, uint32_t, uint32_t)':
/Users/zinc5/Documents/Arduino/test-nrpn2/test-nrpn2.ino:14:83: warning: left shift count >= width of type [enabled by default]
usb_midi_write_packed(0xB00B | (((channel - 1) & 0x0F) << 8)  | ((99 & 0x7F) << 16) | ((parameter & 0x7F) << 24));
^
/Users/zinc5/Documents/Arduino/test-nrpn2/test-nrpn2.ino:14:115: error: 'usb_midi_write_packed' was not declared in this scope
usb_midi_write_packed(0xB00B | (((channel - 1) & 0x0F) << 8)  | ((99 & 0x7F) << 16) | ((parameter & 0x7F) << 24));
^
/Users/zinc5/Documents/Arduino/test-nrpn2/test-nrpn2.ino:16:83: warning: left shift count >= width of type [enabled by default]
usb_midi_write_packed(0xB00B | (((channel - 1) & 0x0F) << 8)  | ((98 & 0x7F) << 16) | (((parameter >>7) & 0x7F) << 24));
^
/Users/zinc5/Documents/Arduino/test-nrpn2/test-nrpn2.ino:18:82: warning: left shift count >= width of type [enabled by default]
usb_midi_write_packed(0xB00B | (((channel - 1) & 0x0F) << 8)  | ((6 & 0x7F) << 16) | ((value & 0x7F) << 24));
^
/Users/zinc5/Documents/Arduino/test-nrpn2/test-nrpn2.ino:20:83: warning: left shift count >= width of type [enabled by default]
usb_midi_write_packed(0xB00B | (((channel - 1) & 0x0F) << 8)  | ((38 & 0x7F) << 16) | (((value >>7) & 0x7F) << 24));
^
/Users/zinc5/Documents/Arduino/test-nrpn2/test-nrpn2.ino:23:84: warning: left shift count >= width of type [enabled by default]
usb_midi_write_packed(0xB00B | (((channel - 1) & 0x0F) << 8)  | ((101 & 0x7F) << 16) | (0x7F << 24));
^
/Users/zinc5/Documents/Arduino/test-nrpn2/test-nrpn2.ino:23:99: warning: left shift count >= width of type [enabled by default]
usb_midi_write_packed(0xB00B | (((channel - 1) & 0x0F) << 8)  | ((101 & 0x7F) << 16) | (0x7F << 24));
^
/Users/zinc5/Documents/Arduino/test-nrpn2/test-nrpn2.ino:25:84: warning: left shift count >= width of type [enabled by default]
usb_midi_write_packed(0xB00B | (((channel - 1) & 0x0F) << 8)  | ((100 & 0x7F) << 16) | (0x7F << 24));
^
/Users/zinc5/Documents/Arduino/test-nrpn2/test-nrpn2.ino:25:99: warning: left shift count >= width of type [enabled by default]
usb_midi_write_packed(0xB00B | (((channel - 1) & 0x0F) << 8)  | ((100 & 0x7F) << 16) | (0x7F << 24));
^
exit status 1
Erreur lors de la compilation.

Avec Pure Data :

Avec Arduino :

teensy_brutbox_2.ino

// TEENSY 2 - BRUTBOX
// Control inputs (sensors) with MIDI messages
// 08/06/2015 - http://reso-nance.org

#include <Wire.h>
#include "Adafruit_MPR121.h"
#include <Encoder.h>

// Capacitive apacitive MPR121
// Connection Teensy2
// USB wiring : d+ : SDA, d- : SCL, SCL = DO, SDA = D1
Adafruit_MPR121 cap = Adafruit_MPR121();
const int touchNb = 12; // number of touch inputs
const int touchThreshold = 60;
int touchStateCtl[] = {40, 41, 42} ; // touch on/off
int touchState[touchNb]; // state : on/off
int currentTouchValues[touchNb];
int lastTouchValues[touchNb];
int touchCtl[] = {60,61,62,63,64,65,66,67,68,69,70,71}; // note in
int touchOn = 0;


// Analog setup
int anaPins[] = {22,11,12,13,14,15,16,17,18,19,20,21}; // analog pins
const int anaNb = 12; // number of inputs
int anaCtl[] = {11,10,9,8,7,6,5,4,3,2,1,0}; // controller in
int anaStateCtl[] = {20, 21} ; // sensor on (20), sensor off (21)
int anaState[anaNb]; // state : on/off
int anaValues[anaNb]; // current analog values
int anaLastValues[anaNb]; // previous analog values


// Encoder setup
Encoder encoderSensor (7, 8);
long encoderOldPosition  = -999;
long encoderNewPosition;
int encoderStateCtl = 13; // receive ctlout 13
int encoderOn = 0;

const int channel = 1;

// Sampling rate
const long interval = 30;
unsigned long currentMillis;
unsigned long previousMillis = 0;


void setup() {
  // Midi receive : on/off sensors
  usbMIDI.setHandleControlChange(OnControlChange);
}

void loop() {
  currentMillis = millis();
  if(currentMillis - previousMillis >= interval) {
      previousMillis = currentMillis;

      // Analog sensors loop
      for (int i = 0; i < anaNb; i++) {
          if(anaState[i] == 1)  { // check first if the sensor is on
              anaValues[i] = (int) analogRead(anaPins[i])  / 8 ;
              Serial.println(anaValues[i]);
              if (anaValues[i] != anaLastValues[i]) {
                  usbMIDI.sendControlChange(anaCtl[i], anaValues[i], channel);
                  anaLastValues[i] = anaValues[i];
	      }
          }
       }

      // Capacitive loop

      if(touchOn == 1){
      for (uint8_t i=0; i < touchNb; i++) {
         if(touchState[i] == 1)  { // check first if the sensor is on
          currentTouchValues[i] = cap.filteredData(i);
          if ((currentTouchValues[i] - lastTouchValues[i]) < -touchThreshold) {
            usbMIDI.sendNoteOn(touchCtl[i], 127, channel);
          }
          if ((currentTouchValues[i] - lastTouchValues[i]) > touchThreshold) {
            usbMIDI.sendNoteOn(touchCtl[i], 0, channel);
          }
          lastTouchValues[i] = currentTouchValues[i];
        }
      }
      }


     // Encoder
     if (encoderOn == 1) {
     encoderNewPosition = encoderSensor.read();
     if (encoderNewPosition != encoderOldPosition) {
      encoderOldPosition = encoderNewPosition;
      usbMIDI.sendControlChange(12, encoderNewPosition, channel);
      }
     }
  }

  // Discard incoming MIDI messages.
  while (usbMIDI.read()) {}
}

// Receive Midi Control Change
void OnControlChange(byte channel, byte control, byte value) {
   // Analog sensors on/off
   if (control == anaStateCtl[0]) {anaState[-value+(anaNb-1)] = 0;}
   else if (control == anaStateCtl[1]) {anaState[-value+(anaNb-1)] = 1;}
   else if (control == touchStateCtl[0]) {touchState[value] = 0;}
   else if (control == touchStateCtl[1]) {touchState[value] = 1;}
   else if (control == touchStateCtl[2]) {
     touchOn = value;
     if (touchOn == 1) {
       cap.begin(0x5A);
       for (uint8_t i=0; i<4; i++) {lastTouchValues[i] = cap.filteredData(i); }
     }
   }
   else if (control == encoderStateCtl) {encoderOn = value;}
}

Prototypes

Prototype 0.1 - 03/2015

Pistes initiales 2014
Protototype 0.1 : Espace Gantner 06/03/2015

Prototype 0.2

juin 2015 au LFO : http://piratepad.net/brutbox

Sélection élargie de capteurs (sensibilités, capacités moteurs)
Design des capteurs plus gros, plus lourds, codes couleurs pour faciliter la compréhension et le maniement
Câblages plus longs pour s'installer confortablement dans un espace de jeu collectif
Patchs en forme de pièces musicales préconçues pour X capteurs/participants

Prototype v1

Pad de travail : http://piratepad.net/brutboxv1

Prototype raspberry-pi

kit raspberry pi 3 + sd card + alimentation + keyboard (option) = 70€
touch screen 7“ 800×480 = 70€
carte son (si besoin entrée micro…) = entre 3 et 35€
Mcp3008 = 4€
capteurs brutbox.

Boites

Découpe de boîtes en bois contre-plaqué de 3mm avec une machine à découpe laser.

Attention certains fichiers ont des problèmes d'échelle (à multiplier par 125%), et d'autres sont outdatés…

Nous avons utilisé un générateur de boite : http://boxmaker.connectionlab.org
