• Blender pour l'impression 3D
• Tutoriel : Modéliser pour l’impression 3D (astuces et conseils)
• http://www.sculpteo.com/en/prepare-your-model-3d-printing-blender
• How to simplify a Mesh, Designing for 3D printing

Plugins utiles

• File > Preferences Add Mesh:BoltFactory (pour utiliser des écrous, boulons, etc.)

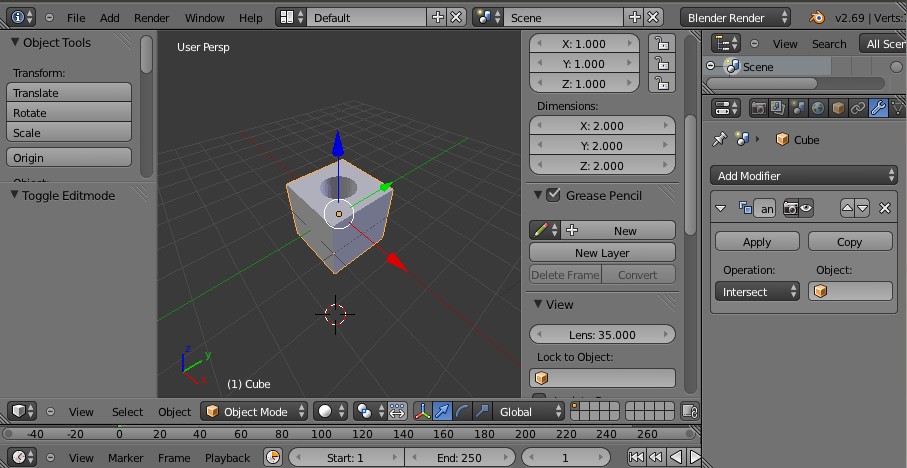

Exemple : Un cube troué.

1. Ajouter un cube shift + A > Mesh > Cube
2. Ajouter un cylindre shift + A > Mesh > Cylindre. Modifier ses dimensions (exemple : x =1,y=1, z=4)
3. Déplacer le cylindre pour qu'il transperce le cube (en appuyant sur les flèches x y z)
4. Sélectionner le cube (clic droit sur le cube)
5. Dans le panneau de droite. Onglet Modifier (clef à molette) , choisir “Bolean”
6. Dans l'onglet Objects : choisir le cylindre dans l'onglet Opération: choisir “Difference”
7. Apply !
8. Resélectionnez votre cylindre, bougez-le et vous verrez le trou apparaitre !
9. Exporter en .STL

Autre option : utiliser le plugin Booltools qui est plus efficace.

1. Dessiner son objet 2d dans un logiciel externe (Illustrator, Inkscape, … ) et enregistrer en .svg
2. Importer dans Blender ce .svg : Zoomer car l'objet va etre tout petit…
3. Mettre à l'échelle (1 unité Blender = 1mm) avec les options SCALE (colonne droite en appuyant sur N) ou en appuyant sur S (ratio de 1250 est observé sur un svg depuis illustrator et 1000 depuis inkscape).
4. Solution 1 : dans le panneau de droite. Onglet “Object data” (image d'une courbe), dans la rubrique “Geometry”, vous pouvez extruder l'objet en modifiant “Extrude”
5. Solution 2 : Alt +C > mesh from curves et ensuite vous pourrez extruder les faces en tapant E 10 (extrusion en z de 10unités)
6. Nettoyage : sélectionner tout les points touche A > touche W > remove double
7. Exporter

Ensuite vous pourrez procéder comme dans le chapitre précédent avec les filtres booléens
