AD9850


Générateur de signaux sinusoïdaux ou carré.

Datasheet

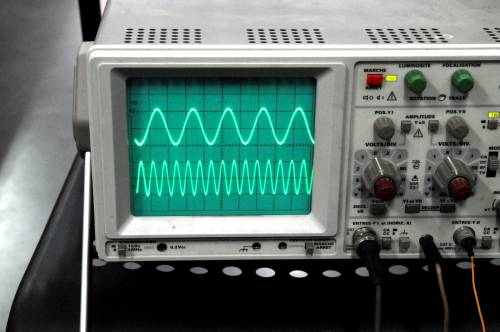

  • 2 sine wave and 2 square wave output (mais tous avec la même fréquence !)
  • AD9850: 0-40MHz
  • After the 20-30MHz frequency harmonics increases, the waveform will be less and less clean
  • Square Wave: 0-1MHz
  • Low-pass filter with 70MHz, so the waveform better than SN
  • Parallel and serial data input can be selected via a jumper
  • DA produced the benchmark pin (PIN12) leads for easy adjustment to do the magnitude of the output waveform Application
  • Comparator reference input voltage generated by the variable resistor, the resistor can be adjusted duty cycle square wave of different
  • Active AD9850 125MHz crystal oscillator modules

Avec Arduino

Connection

Il suffit de 6 fils.

ARDUINO AD9850
5V VCC
GND GND
8 W_CLK
9 FQ_UD
10 DATA
11 RESET

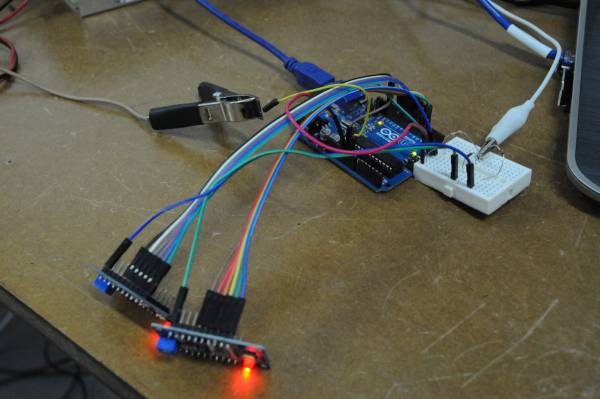

Code Arduino pour deux modules

Sans librairie à installer

Voir le code

Avec la librairie AH_AD9850.h

Voir le code

Modulation

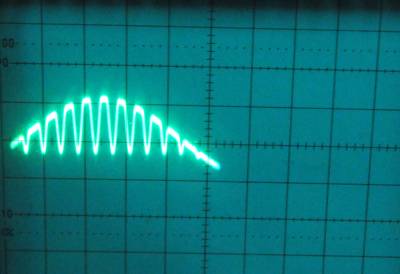

Deux signaux modulés par une porte ET :

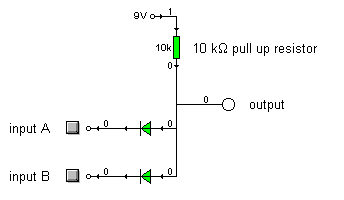

Le schéma de la porte ET avec deux diodes et une résistance (merci Patrick!)

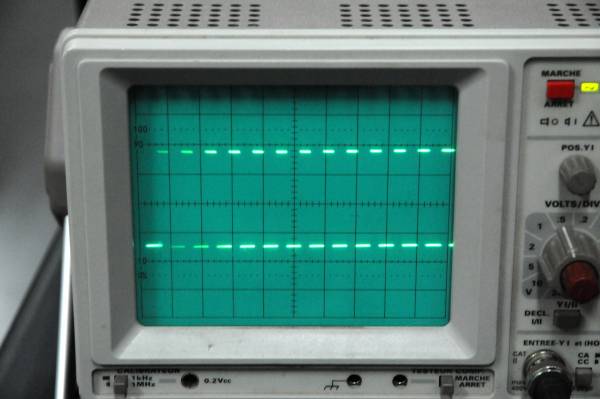

Signal carré

Il faut modifier le “duty cycle” du signal carré avec le potentiomètre.
