Découpe laser 50x30 cm - .dxf ou .ai - 50W

Cette machine a une surface théorique de travail de 50x30cm , pour la decoupe on dira donc qu'elle peut faire du 49x29cm et pour la gravure on se limitera a 48x28cm.

Une machine de découpe laser peut couper et graver :

  • du bois (cp, mdf, bois massif) d'une petite épaisseur (<10mm)
  • du carton et papier
  • du cuir et du tissu
  • du PMMA ou acrylic ( une sorte de plexiglass)

Une machine de découpe laser peut aussi graver mais uniquement graver :

  • de l'aluminium anodisé
  • du caoutchouc pour la confection de tampons

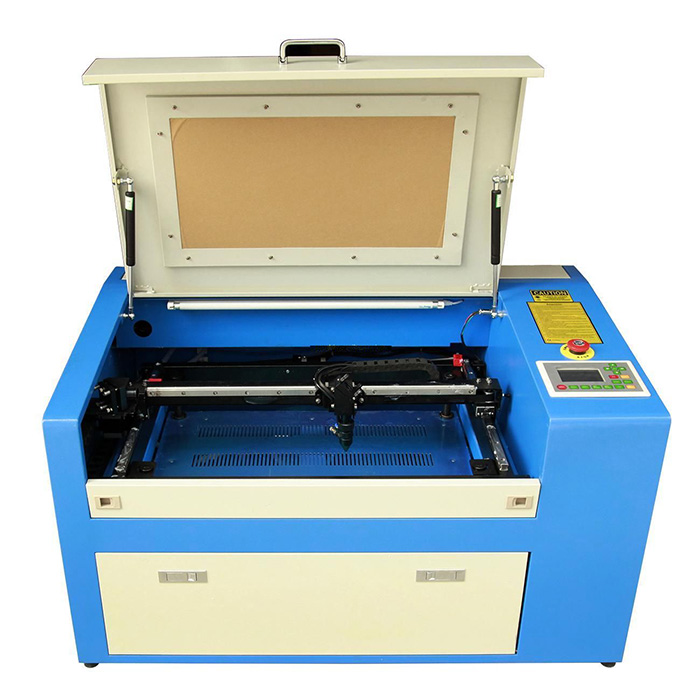

Nous disposons au LFO d'une machine de decoupe laser CO2 50w avec un format de decoupe de 50x30cm acheté sur ebay.

Note : Les machines sont souvent chères, (fabriqué en Europe ou Etats Unis) Trotec - Epilog - Thermoflan … ou alors viennent de Chine via ebay pour des tarifs dix fois moindre mais avec souvent des différences notables de qualité de découpe et de gravure…. Il existe des alternative DIY documentées ici : Découpe laser DIY

Presentation en anglais des differentes techniques avec découpe laser et parametres

Quelques ressources :

Réglage du focus

Le focus idéal est à 2cm de l’extrémité de la buse.
La surface matériel a découper ou gravé doit donc se trouver à 2cm environ.
Vous pouvez utiliser le gabarit a cet effet et monter le plateau en Z grâce aux boutons sur le coté de la machine.
-

Calibration XY

Dans le cas ou la machine ne ferai pas des carrés parfait , il faut aller dans Fichier> Vendor Setting (code : RD8888 ) et appuyer sur le bouton … pour régler mieu chaque axe, en specifiant la longueur du graph, et la longueur decoupé par la machine..

Fonctionnement simplifié

  1. Preparer votre fichier vectoriel (.dxf ou.ai) ou image a la bonne échelle

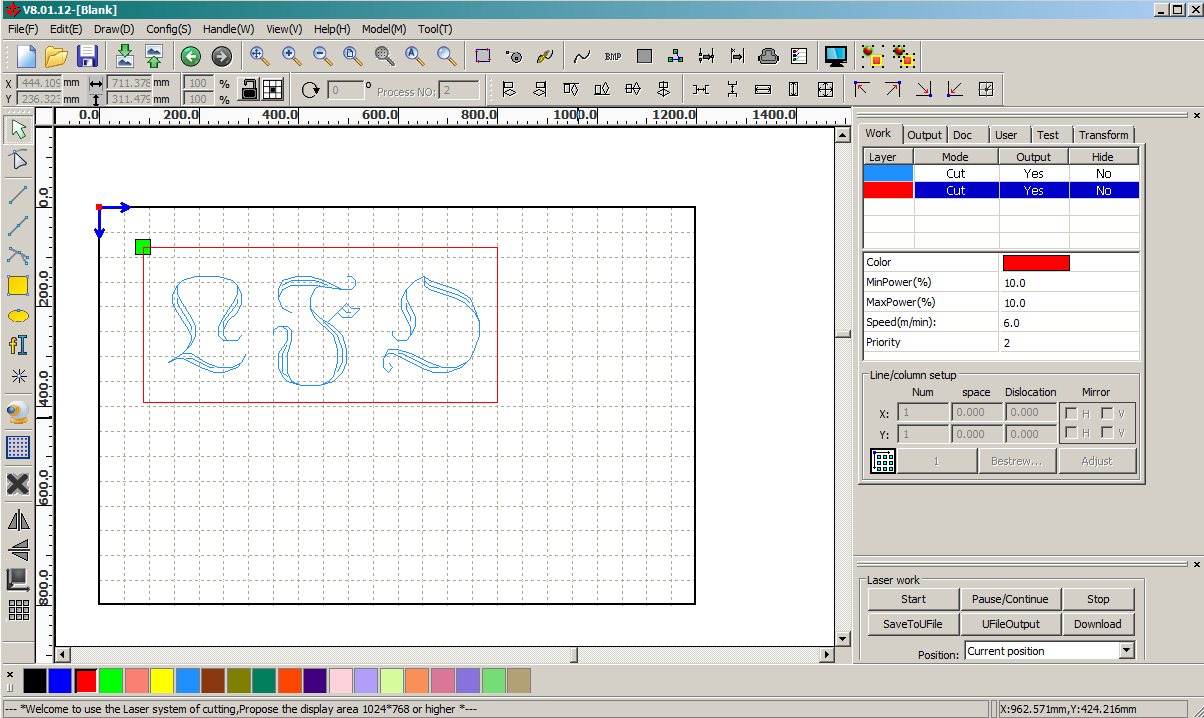

  2. Ouvrir RDCAM LaserWork et importer votre fichier dedans (le point vert est la tête de découpe)
  3. Choisir une couleur en bas pour chacun de vos tracés, vous pouvez régler ainsi vitesse et puissance du laser en fonction des travaux utilisés
  1. Sortir le tube d'extraction de fumée par la fenêtre
  2. Allumer la laser dans cet ordre : Control switch > Waterpump > Air assist > Laser switch
  3. Positionnez votre matériel et pensez à régler le focus !
  4. Sur RDCAM LaserWork appuyer sur Start en bas à Droite pour lancer la découpe.

Vous pourrez relancer une seconde passe en appuyant sur Start sur la laser.

DANGER : Attention votre materiel peut prendre feu, surveillez vos découpes !
Ne regarder pas le faisceau laser, et penser a éteindre le laser (bouton LASER SWITCH) quand le laser est ouvert !

Dans RDCAM Laserwork menu Config :
vous pouvez changer la configuration de la machine (point vert) et miroir de toute la machine. manuel de LaserWork

Fichiers et logiciels

Pour découper avec une laser, on utilise généralement des fichiers de dessin vectoriel. (.svg ou .dxf). On peut aussi utiliser des fichiers bitmap pour graver des images, en mode SCAN.

Pour des assemblages sans colle, nous vous conseillons des la création de votre fichier de prendre en compte la largeur de coupe du faisceau laser, qui selon les matériaux, leur épaisseurs et la qualité de la machine sera de 0.1mm ou 0.2mm. Des sites permettent de réaliser des boites avec des créneaux en tenant compte de ces paramètres comme par exemple :

Makercase dans le wiki

Pour utiliser les fichiers exportés :

  • export makercase
  • ouvrir dans inkscape, selectionne tout ctrl +A , et faire Objet en chemin Maj+ctrl+c
  • exporter en .dxf
  • ouvrir dans rdworks

Boxes.py

https://www.festi.info/boxes.py/index.html

Pour utiliser les fichiers proposées :

  • Fichier / Enregistrer sous / Nommer le fichier / Aller dans Type et choisir Page Web, SVG uniquement.
  • Enregistrer.
  • Ouvrir dans Inkscape / sauvegarder en .DXF
  • Ouvrir dans Rdworks / réglez
  • Découpez.

Offset - Assembler sans colle !

Si a la conception nous n'avons pas tenu compte de l'epaisseur du faisceau laser…
On peut souhaiter que les assemblages se clippe sans colle, pour cela il est pratique d'appliquer un “offset” du contour directement dans RDWORKS.
Exemple pour du 3mm : on estime qu'un décalage de 0.06mm compense la largeur du faisceau et permet un assemblage sans colle.

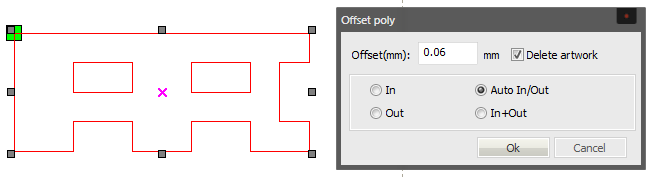

La fonction Handle>Offset Polygon dans Rdworks permet ce réglage :
