DMX

En dmx on branche les appareils en série et on leur spécifie chacun une adresse DMX de départ Généralement il permet de contrôler jusque 512 paramètres en tout.

Tutoriel

Jean René veut contrôler une lyre avec 16 paramètres (couleur, gobo, intensité, etc), un par led avec 8 paramètres, et une machine a fumée avec 4 paramètres.

Il configurera donc :

  • sa lyre en adresses DMX de 1 à 16
  • son par led en adresses DMX de 17 à 25
  • sa machine à fumée en adresses DMX de 26 à 30

Tous ces appareils sont reliés en série avec des câbles dmx (ou xlr), vous pouvez les relier dans n'importe quel sens…

Ensuite il branchera une carte ENTTEC Pro usb à son ordinateur. Cette carte lui permettra de contrôler 512 paramètres dmx avec des logiciels comme http://www.qlcplus.org/ ou d'autres comme PureData avec l'objet [comport].

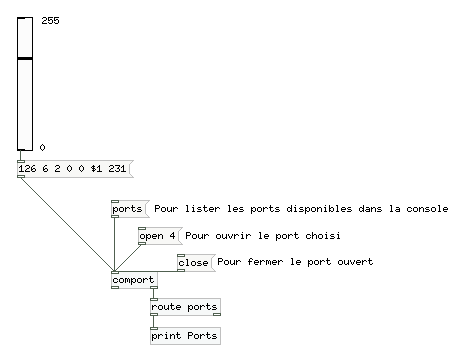

Controler avec Pure Data via une carte ENTTEC PRO USB

La carte ENTTEC PRO USB marche sur linux, windows, et mac… et fonctionne comme une carte Arduino avec Pure Data en utilisant l'objet [comport]

La décomposition du message est celle-ci :

  • 126 : indique le début d'un message (0x7E)
  • 6 : indique que l'on veut envoyer une trame
  • 1 : LSB du nombre de canaux DMX
  • 2 : MSB du nombre de canaux DMX
  • 0 : valeur de l'adresse DMX 0, non utilisé mais toujours présente dans une trame.
  • $1 : valeur variable à envoyer à l'adresse DMX 1
  • 231 : indique la fin du message (0xE7)

exemple d'un Print : (Tous les zéros représente les 512 paramètres accessibles (octet 0-255))

print: 126 6 1 2 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 231
