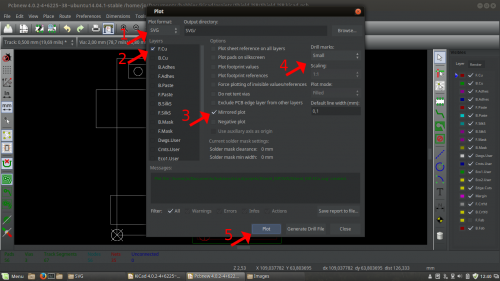

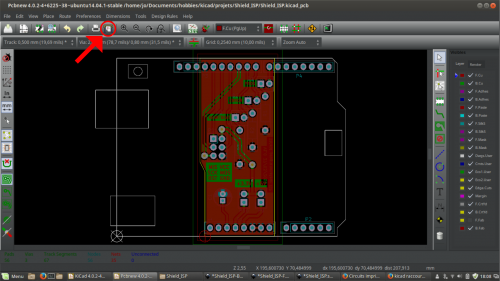

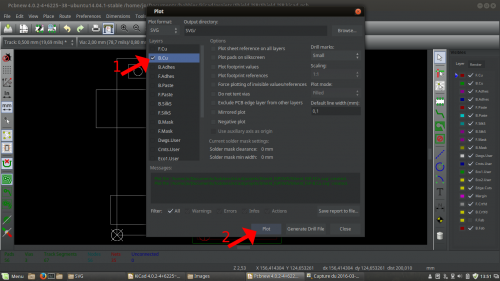

Quand le dessin du circuit est terminé, vous pouvez générer les différents fichiers pour la réalisation du PCB : le typon pour les pistes du circuit, les perçages et le contour.
Attention. Si vous faites un PCB double face, pensez à cocher l'option “mirroir” sur la couche du dessus “F.Cu”
Pour ne pas avoir à percer les trous à la main et avoir un découpe propre on va utiliser une CNC (disponible au LFO !).
Au LFO nous avons eu des soucis avec les exports en GERBER préférer donc les exports en DXF.

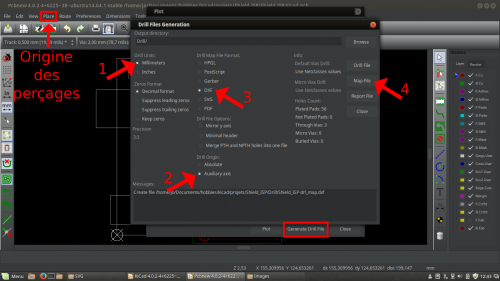

Ne pas oubliez de placer correctement l'origine des perçages → place → Drill and place Offset
Nous allons maintenant préparer les fichiers G-Code pour piloter la CNC

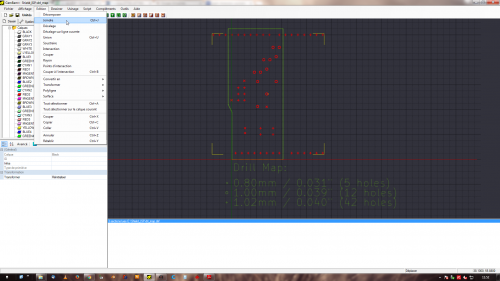

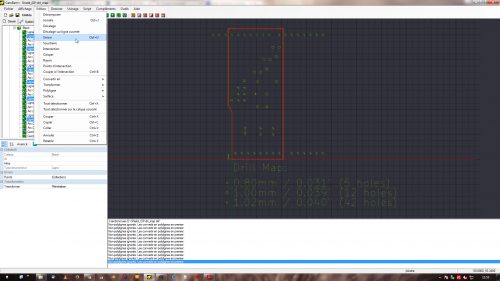

L'usinage de notre circuit se fera en deux parties
Il ne nous reste plus qu'à générer les G-codes.

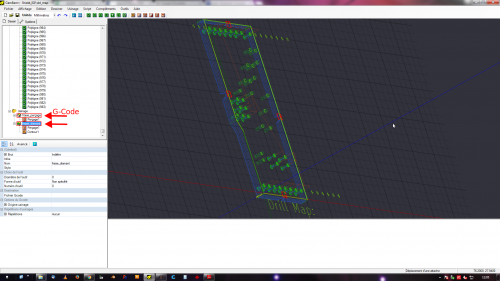

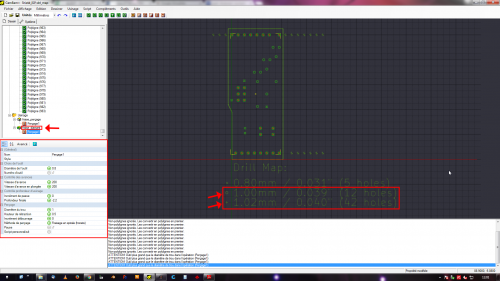

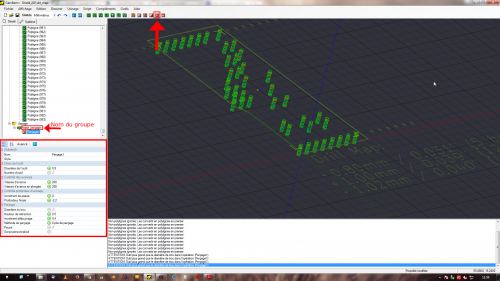

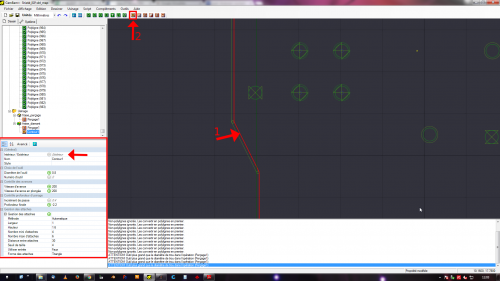

Avant, vérifier le parcours de l'outil!, “clic-D” sur chaque groupe → “générer le fichier G-code” → enregistrer dans un dossier à votre nom.
