Usinage

Évitez de respirer les poussières libérées par l'epoxy. Mettre un masque et si possible une aération (source).

Préparation de la CNC

Nous allons utiliser une fraiseuse à commande numérique pour percer et découper la plaque. Au LFO nous disposons d'un martyr pour caler et usiner convenablement les plaques de PCB.

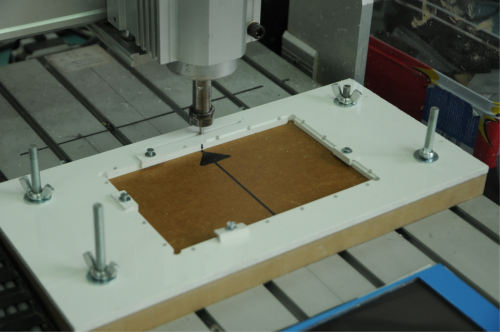

  • Mettre en place le martyr sur la CNC et ne pas serrer les vis papillions
  • Placer sur le mandrin de la fraiseuse la tige à bout rond.

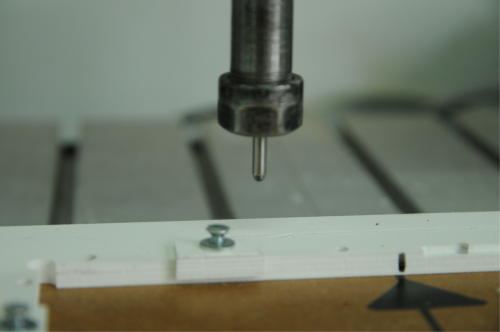

  • Positionner la tige dans de la rainure de calage du martyr.
  • Faire naviguer de gauche à droite la tige dans la rainure (à l'aide de Mach3). Cela à pour effet d'aligner le martyr sur l'axe “X” de la CNC.

  • Une fois le calage terminé vous pouvez serrer les vis papillons aux quatre coins.
  • Empiler plusieurs feuilles jusqu'à atteindre une épaisseur d'environ 1mm (utiliser du papier destiné à être jeté!!!)

  • Préparer les feuilles aux dimensions très légèrement inférieures à celles de la plaque de cuivre.

Ces feuilles vont protéger le martyr et garantir un dégagement suffisant pour l'outil de coupe.
IMPORTANT on ne doit pas abîmer le martyr en usinant !

  • Placer les feuilles dans le martyr ainsi que la plaque à usiner. Maintenir la plaque à l'aide des quatre bride en périphérie.

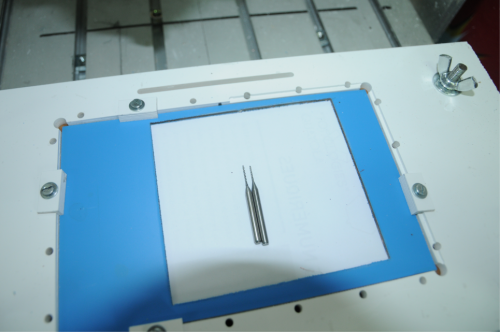

Sur la photo suivante, sont présents les deux outils que nous allons utiliser :

  • fraise de perçage diamètre 0.8mm (pour les perçages - à gauche)
  • fraise diamant diamètre 0.8mm (pour les découpes ou agrandir des trous - à droite)

Usinage sur la CNC

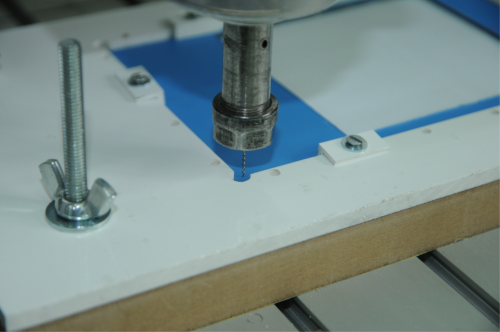

  • Monter la fraise de perçage sur le mandrin
  • Ouvrir “Mach-3” si ce n'est pas déjà fait.
  • Charger votre programme de perçage.
  • Faire le zéro des axes

  • Vérifier le parcours de l'outil en actualisant la vue et en déplaçant manuellement la broche au quatre coins du circuit.
  • Revenir à zéro monter la broche sur l'axe Z.
  • Allumer la broche.
  • Lancer le programme!
  • Un fois le programme exécuté arrêter la broche.
  • Changer la fraise pour la fraise diamant.
  • Charger le programme pour cette fraise.
  • Lancer le.
  • Et voila, arrêter la broche dégager la du dessus du martyr.

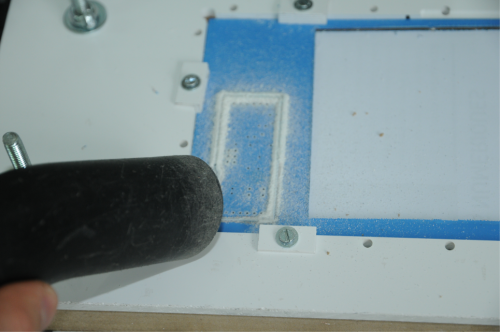

  • aspirer les déchets d'usinages et vous pouvez la décrocher en coupant avec un cutter les attaches.
