Fiat lux

Description

Fiat lux est un triple synthétiseur fonctionnant avec des led et des panneaux solaires. 3 Arduino programmés en synthétiseur (avec la library Mozzi pour certains), envoient du signal audio (électrique) dans des leds. Celles-ci sont manipulables et orientables, font face à des panneaux solaires qui capte la lumiere. Ces panneaux solaires ont des sorties jack, permettant de se brancher à un ampli audio.

Cet instruments a été exposé :

  • Mixart Myris Toulouse - Sonoptic 2020
  • Printemps de Bourges - 2018
  • CityLab Barcelona - 2017 (beta)
  • … et utilisé dans des concerts de Fenshu

Fiat lux

On capte le son emis en lumiere par des leds, via un panneau solaire. Ca donne ceci :

Le troisieme synth de la video est l'exemple de la librarie mozzi : Sensor/lighttemperature…

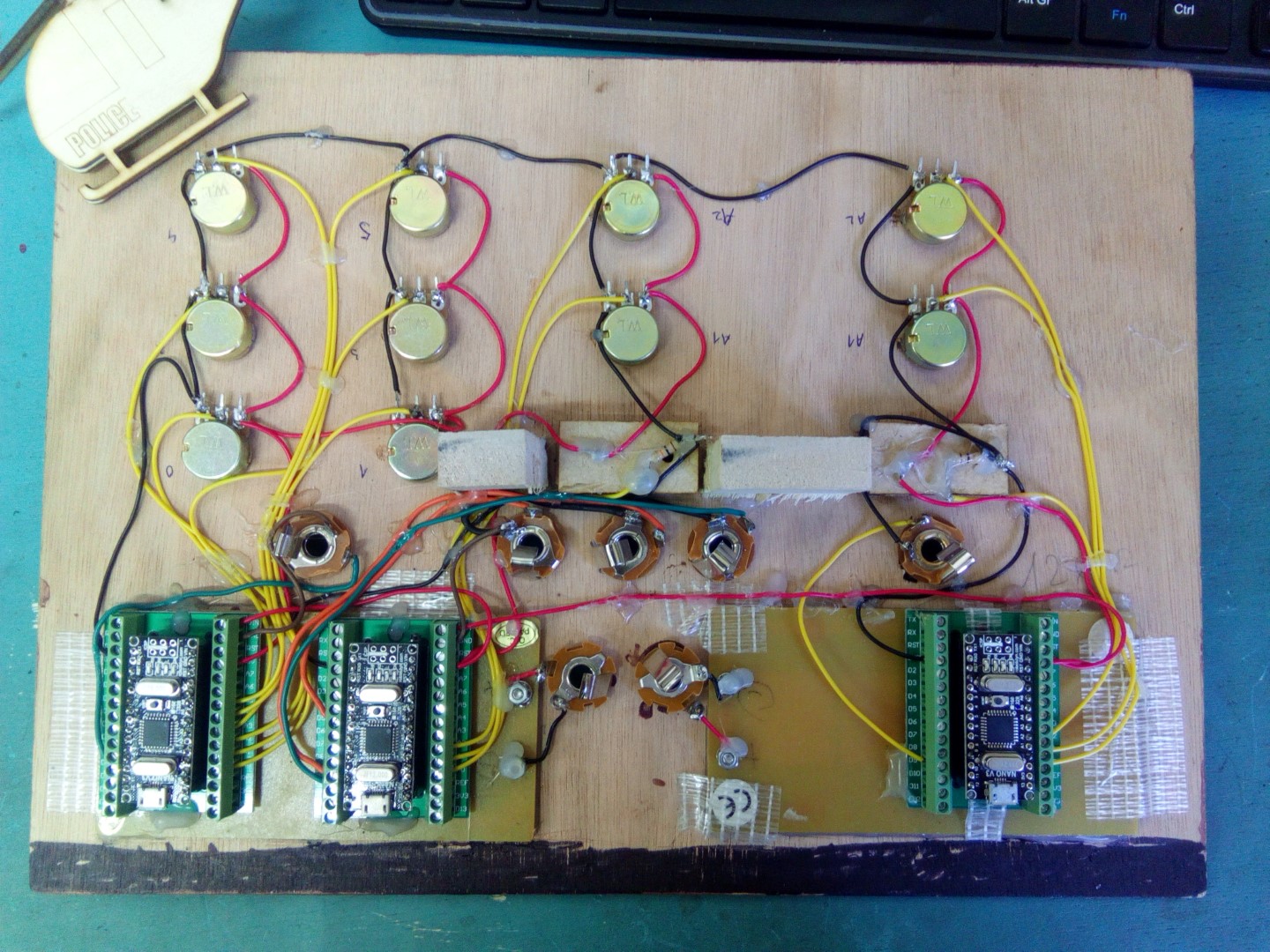

Circuit basique

Un montage digne des plus grands moments de l'électronique française

Codes

Voici quelques codes pas mal… Certains utilisent les libraries Tone et Mozzi pour transformer l'arduino en petit synthé !

Synth 1 : FM synth - mozzi

Audio pin : 9
On controle un synthe fm avec 5 potards …

Le code

Synth 2 : Rythm box 3led

Audio out : Pin 5 , 9 ,10
On fait simplement clignoter 3 led a la noire, croche triolet, et on controle le temp avec un potentiometre et une photoresistance…

Le code

Synth 3 : Theremin

Audio out : Pin 9
2 pot (selecteur si pot ou ldr pour controler le pitch, pitch ) un ldr (pitch)….

Le code

Autres codes Outsider

On peut reprogrammer les arduino si on est pas content !

Code pour communiquer avec PureData COMPORT (2 led branché en 9 et 10):

On controle ainsi deux pins avec tone depuis Pure Data…

Patch PureData : voir fichier 4 dans la page ressource http://reso-nance.org/wiki/logiciels/serial/accueil?s[]=puredata&s[]=serial

Le code

Relaxation didgeridoo Mozzi

Synth 2 ou 3
Audio pin 9

Le code

Multitone Bug

synth 2 ou 3 : bug avec 3 tone… audio out : pin 9

Le code

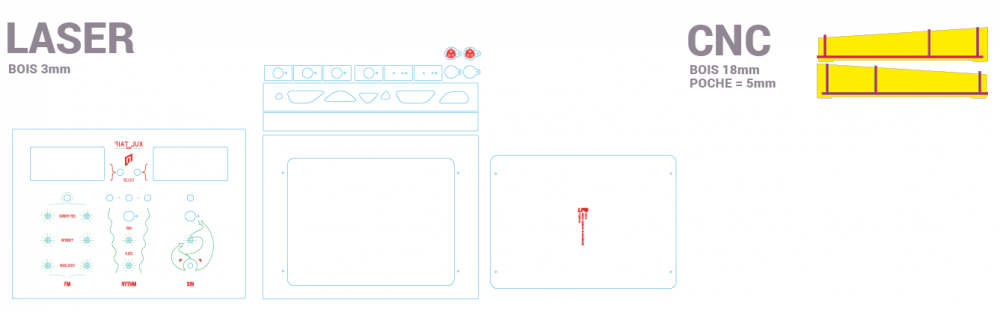

Design

Fichier source en haut de page !
Projet luxueux : Utilisation de la laser et cnc.

Matériaux et outils

  • 3 arduino nano
  • Potentiometres 10k x10
  • 2 ldr + resistance 50k
  • cables
  • cp 3mm oukoumé
  • pin 18mm epaisseur
  • CNC
  • LASERCUT
  • feràsouder…
  • patience (compter 2 jours sans manger)

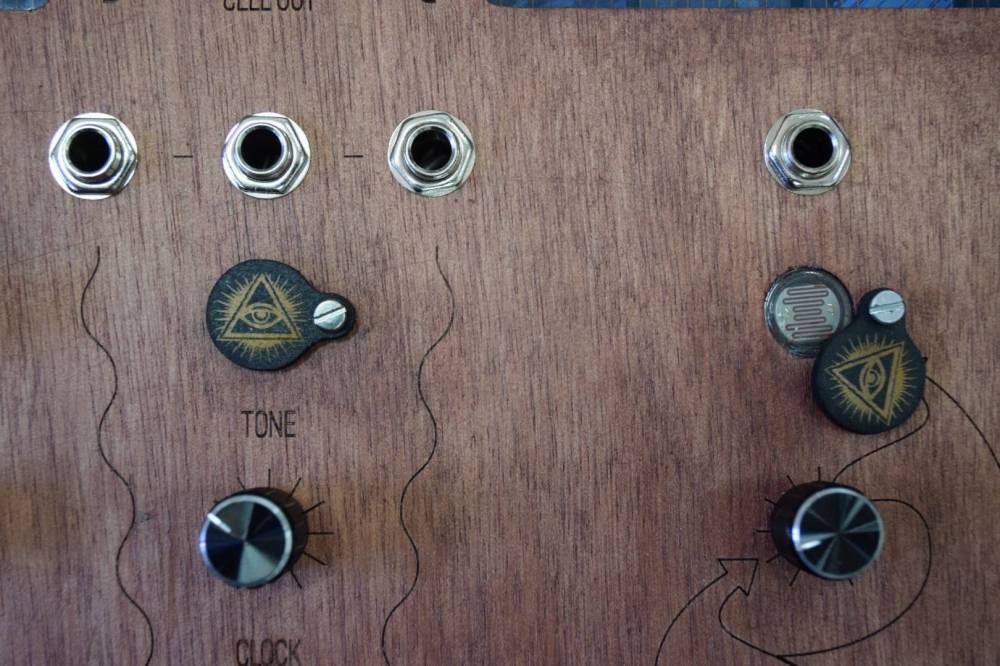

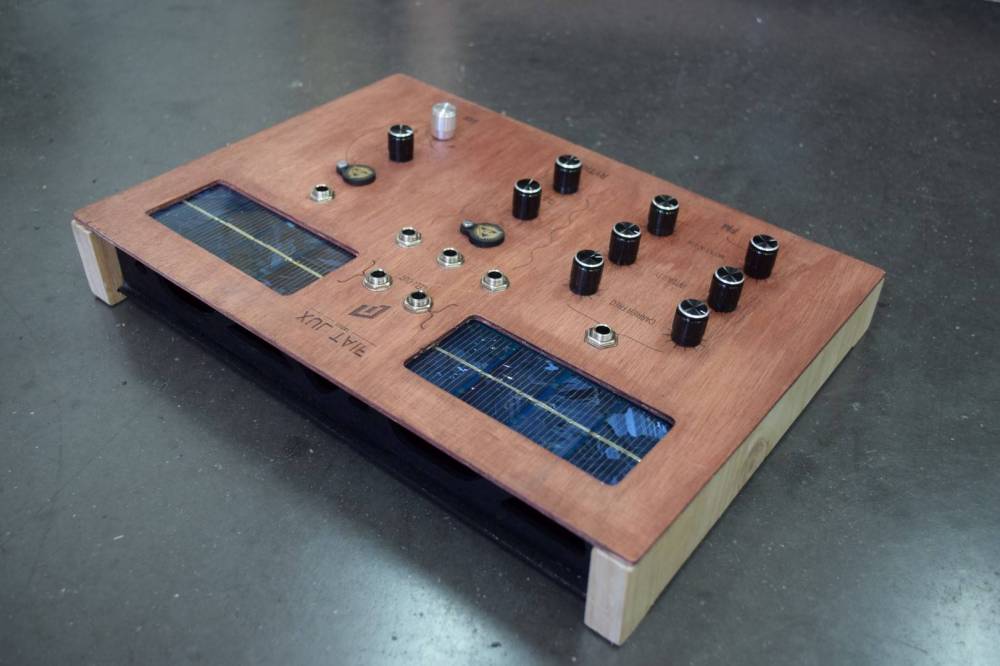

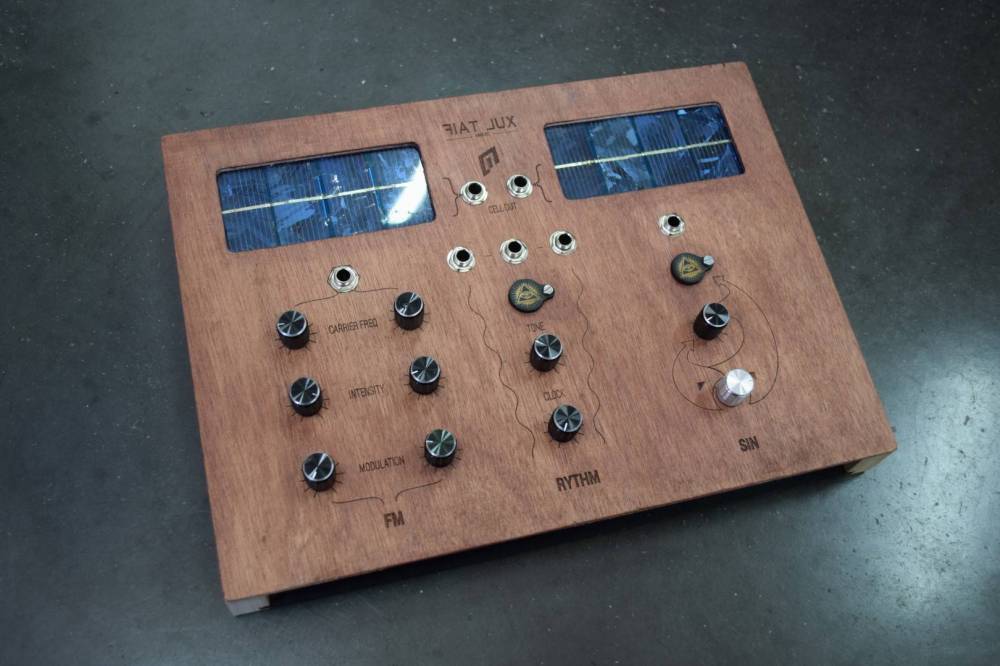

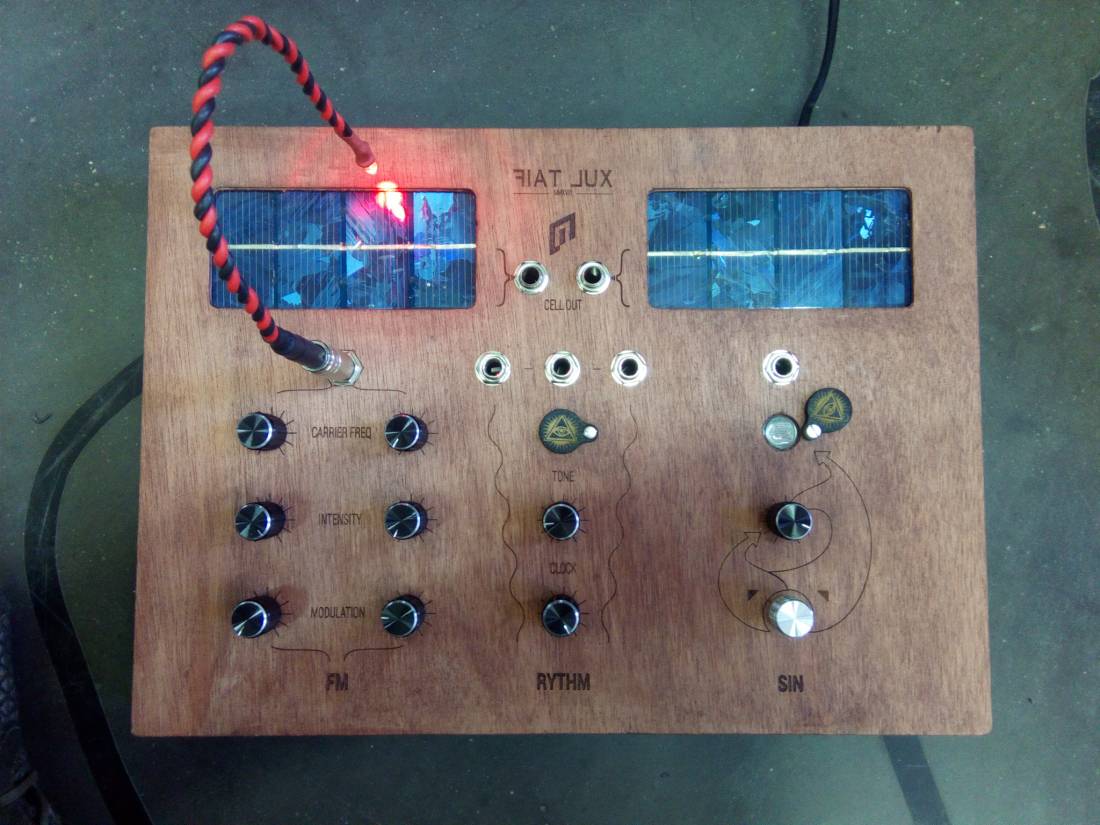

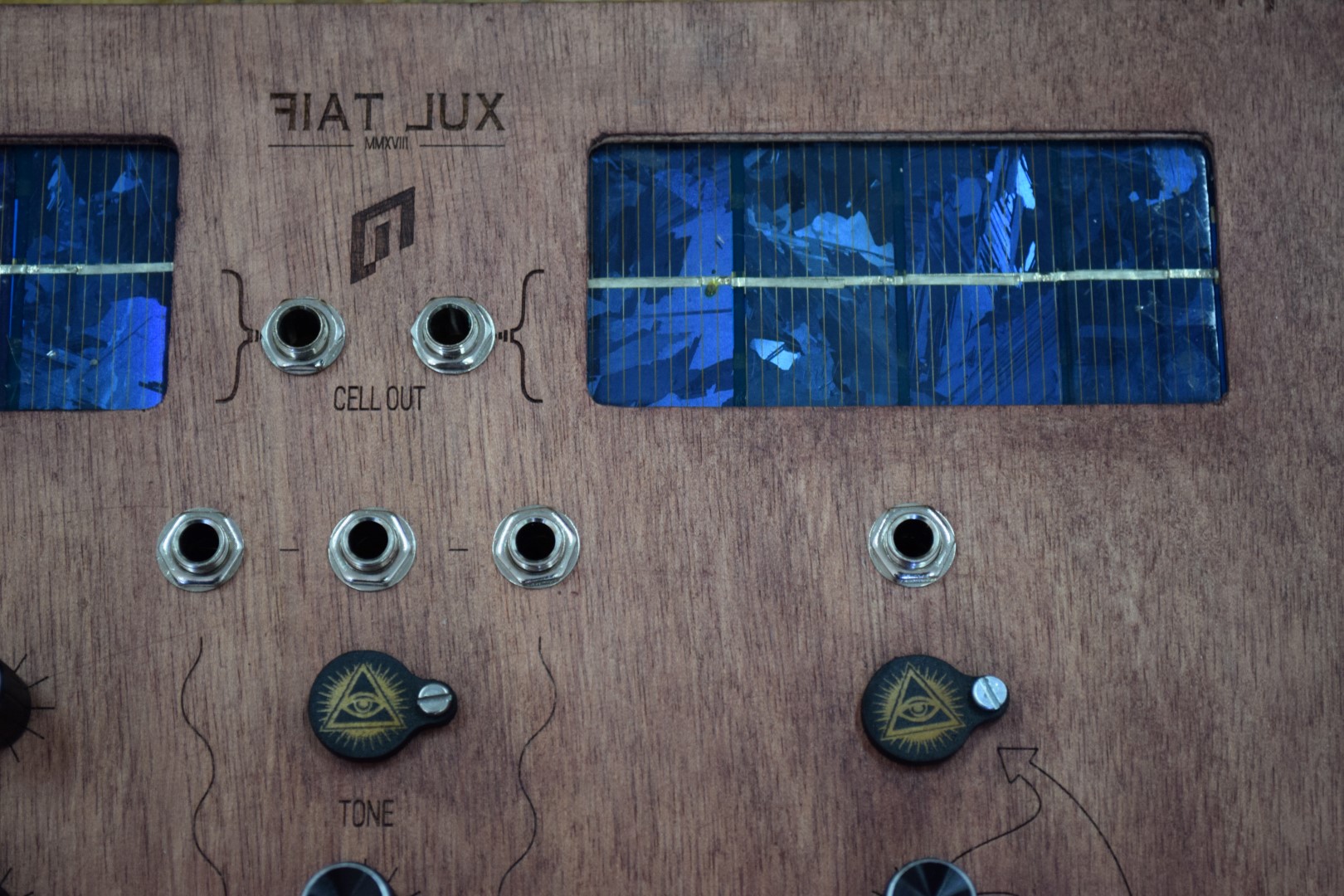

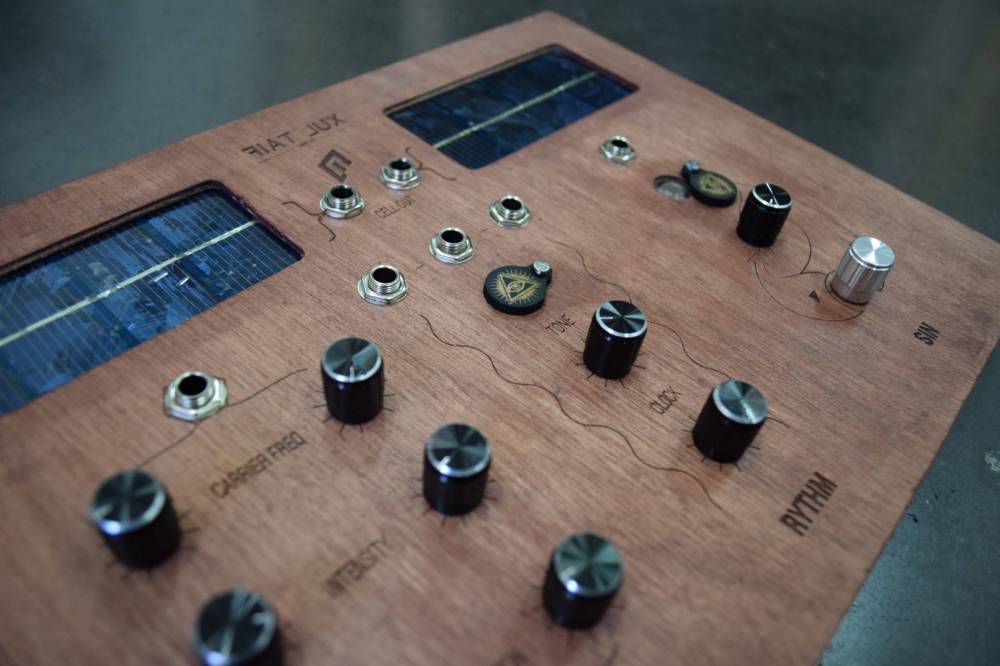

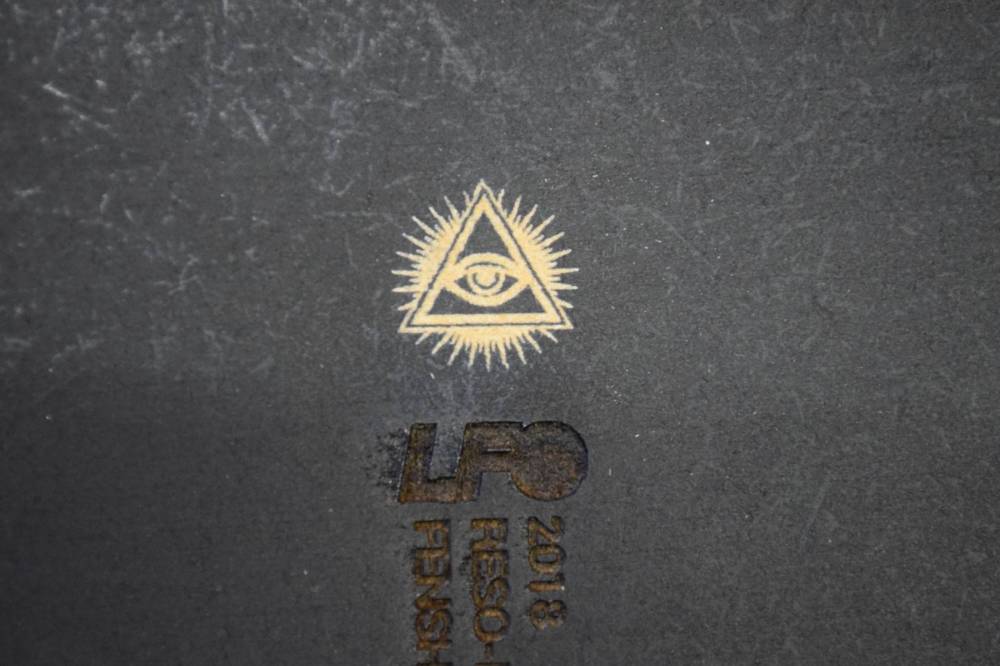

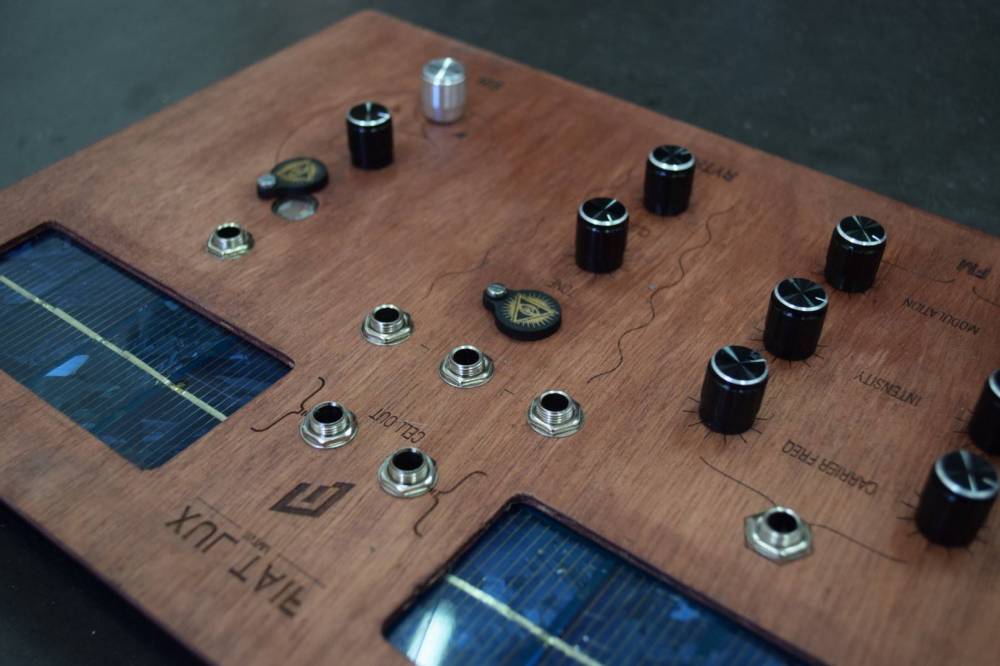

Photos

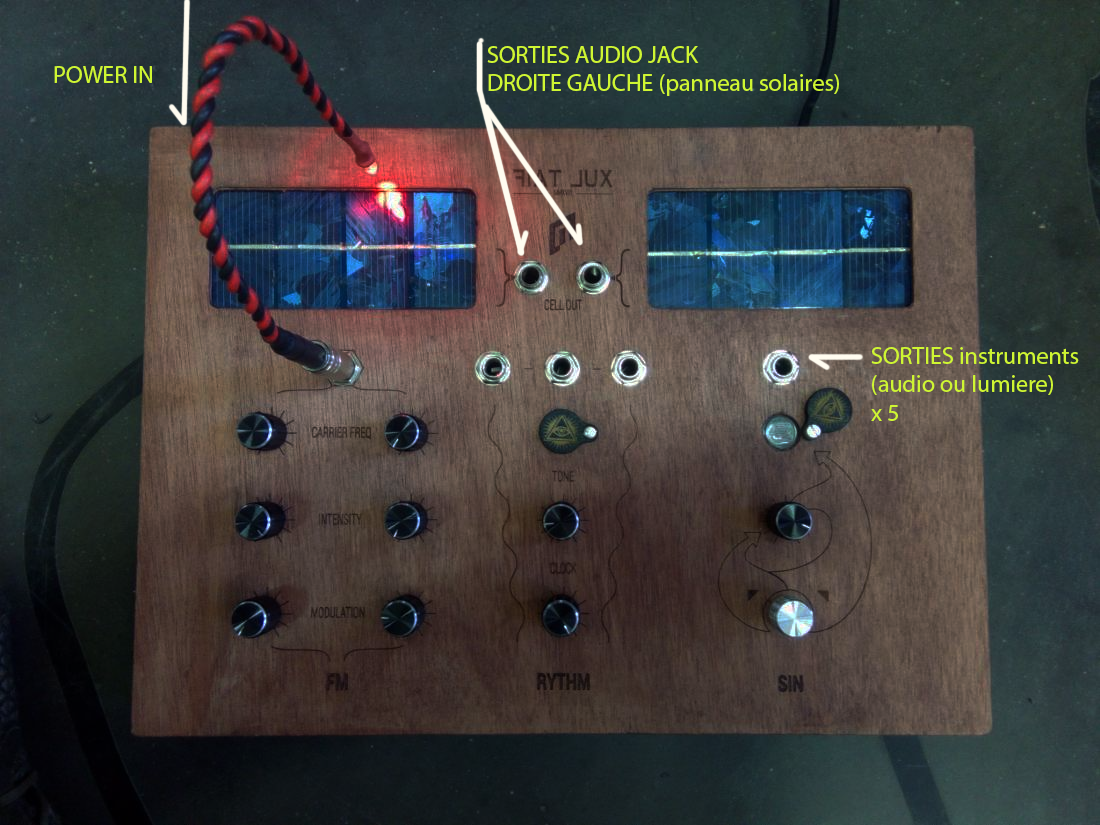

Notice d'utilisation

  1. Brancher les 5 lampions sur les sorties instruments
  2. Brancher les sortie audio principale (panneau solaire) sur une table de mixage ou enceintes audio
  3. Brancher l'alimentation sur la prise micro usb a gauche. (coté FM)
  4. Brancher l'alimentation usb sur une prise avec un bouton interrupteur
  5. Si les lampions s'allume tous ou clignote c'est bon, si certains ne s'allume pas.. ou ne sonnent pas … eteindre et rallumer la prise pour reset.

Il ya quelques problemes qui sont encore a resoudre :

  • Retirer les lampions peut aussi arreter le synthé du milieu… donc eviter de brancher et debrancher celui ci en live… (commencer tout branché)
  • Possible faux contact pres des leds par moments… il faut les bouger un peu et ca repart (a moins que la led soit grillée)
