LuCeS LoCaS

  • Porteur du projet : Migüel l_imposteur
  • Date : 17/11/2017/ - …
  • Licence : CC-by-sa-3.0
  • Description : Leds rhythmiques
  • Fichiers sources : LuCeS LoCaS 1 LuCeS LoCaS 2 LuCeS LoCaS 3

Description

Leds rhythmiques

Bonjour,

Dans ce projet je vais vous apprendre à faire scintiller des led's au rythme de la musique ou d'un son captés à l'aide d'un microphone.

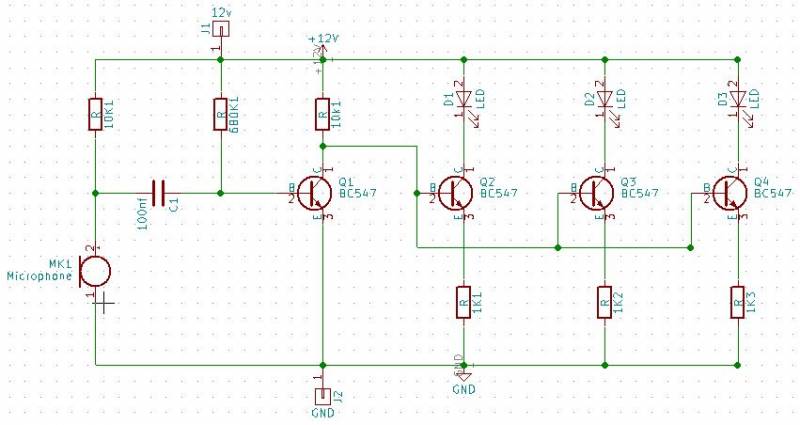

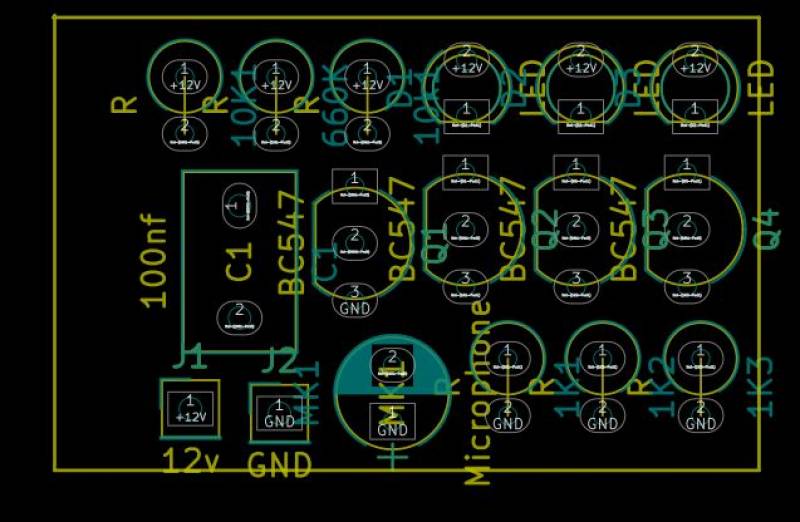

J'ai construit une petite platine à l'aide du logiciel Kicad qui vous facilité la vie, vous n'avez qu'a vous procurer les composants (assez faciles à trouver) et de tout souder.

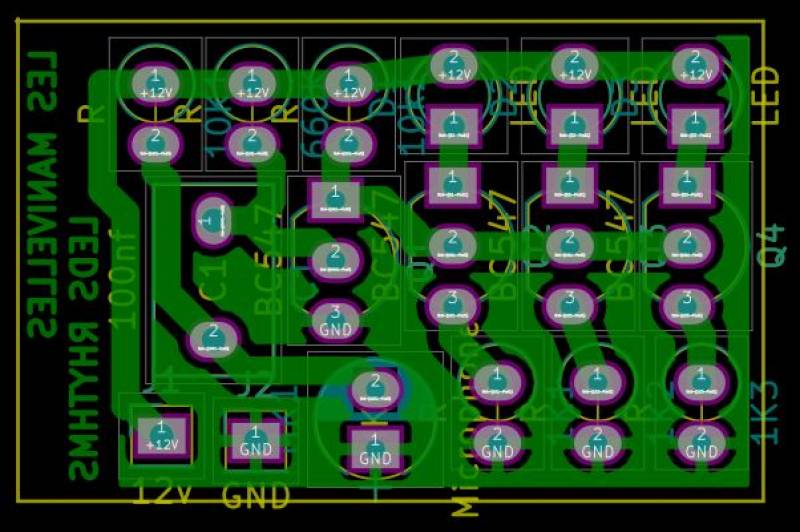

Pour cela il vous suffira de vous construire votre propre circuit imprimé à l'aide des fichier source que je vais vous laisser, puis d'utiliser une des différentes techniques répertoriées ici http://reso-nance.org/wiki/materiel/pcb-diy/accueil (Perso, j’utilise pas mal la technique du papier photo qui me donne des très bon résultats, si vous avez des question, ne me demandez pas).

LuCeS LoCaS LuCeS LoCaS LuCeS LoCaS

Matériaux

Microphone condensateur, Résistance 10K, 1K, 680K, Leds 3 ou 5mm, Transistor BC547, Alim 12v (9v marche aussi) (et même 5v), Câbles de petite section,
