Osc1

  • Porteur du projet : reso-nance
  • Date : 02 > 04/2014
  • Licence : GNU/GPL-3
  • Contexte : …
  • Fichiers : …

Description

Osc1 est un kit qui permet de créer un oscillateur, on pourra faire varier la fréquence de sortie. Il est basé sur le composant CD40106 qui est une bascule de Schmitt. On peut changer de capteur résistif (photorésistance, thermistance, crayon de graphite, etc…) et aussi brancher différents actionneurs (piezo pour le son, LED, etc.).

Principe

Le couple condensateur / résistance définit la fréquence de l'oscillation. Un gros condensateur produira une oscillation plus lente… Idem pour une grande résistance.

On choisira donc différents condensateurs pour pouvoir jouer avec différents capteurs résistifs :
Par exemple : pour un crayon de graphite un condensateur de 100000 pF (104) ou 10000 pF (103) est adéquate ; pour une photorésistance (en plein jour), un condensateur de 10 nF est préférable…

Fabrication

On peut fabriquer ce circuit de diverses façons :

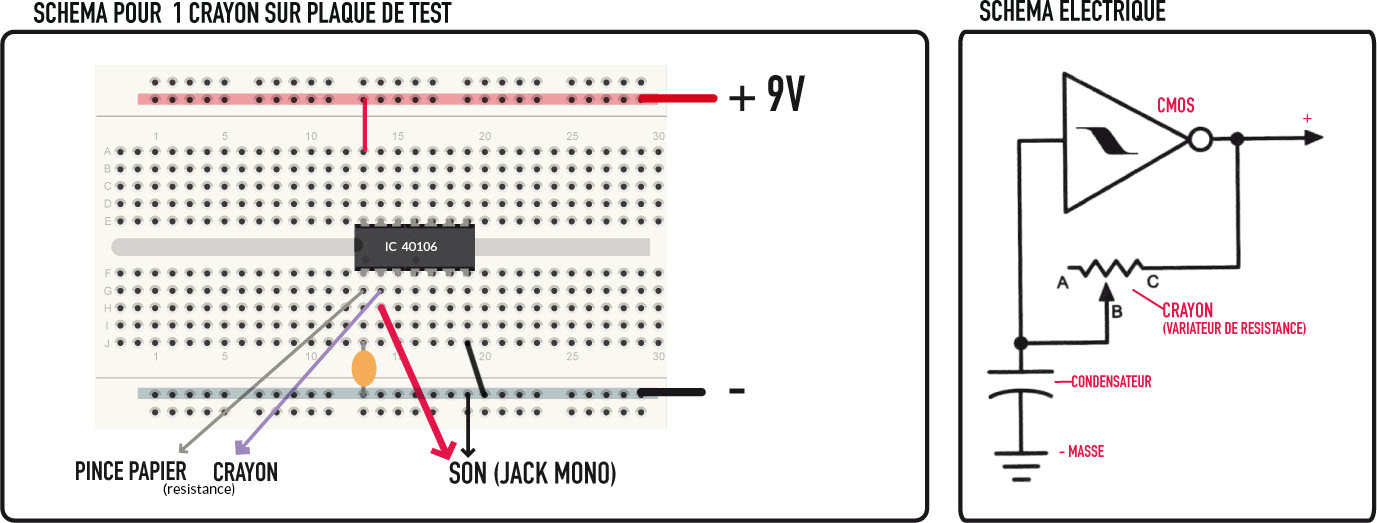

Sur une simple plaque d'essai sans soudure (breadboard)

Liste des composants :

  • breadboard
  • 40106 (balance de Shmitt)
  • condensateur (10000pf ou 100000pf ou 10uf …)
  • photoresistance (ou autre resistance variable : thermistance, graphite…etc)

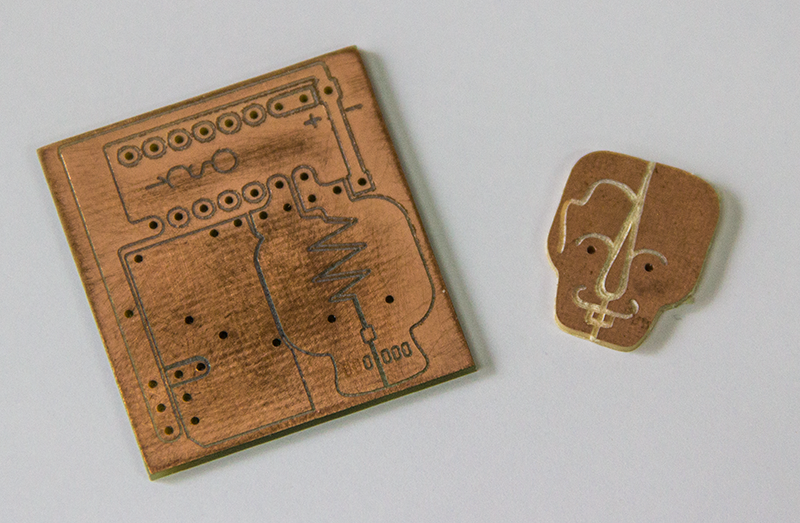

Gravure PCB

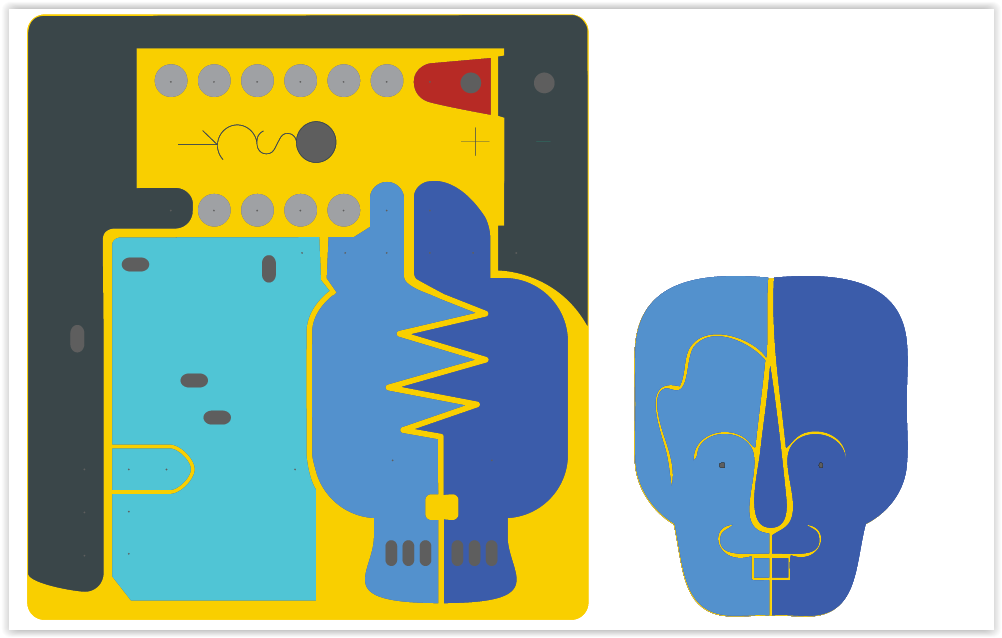

Au LFO nous avons utilisé une fraiseuse numérique pour créer ce kit. Pour ceci nous avons utiliser Fritzing puis redesigné l'export de celui ci sur Inkscape avant de pouvoir utiliser le résultat vectoriel dans les logiciel de CAM permettant de générer le Gcode pour la machine.

La tête permet de faire varier la résistance en appuyant dessus (la résistance du corps touchant les cotés droit et gauche du visage est ainsi prise en compte…)

FIXME fichier svg / gcode

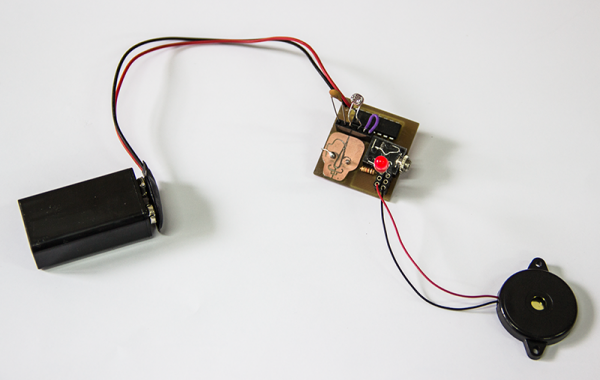

Liste de composants avec ce kit : la plupart trouvable sur des site d'electronique en ligne (Gotronic)

  • 40106 (balance de Shmitt)
  • Prise jack 3,5 femelle
  • Header pin x 12
  • jeu de condensateurs (10000 pf, 100000pf, 10nf …)
  • photoresistance
  • thermistance (optionnel)
  • crayon de graphite (optionnel)
  • resistance 1000ohm + led (optionnel)
  • piezo (optionnel)

:!: Note : les “header pin” ont un diamètre de trou pour placer les composants un peu grand par rapport au tiges des photoresistance et condensateurs, donc il est conseillé de mettre un peu d'étain sur les tiges de ceci pour eviter les mauvais contacts…

Minimal (sans plaque !)

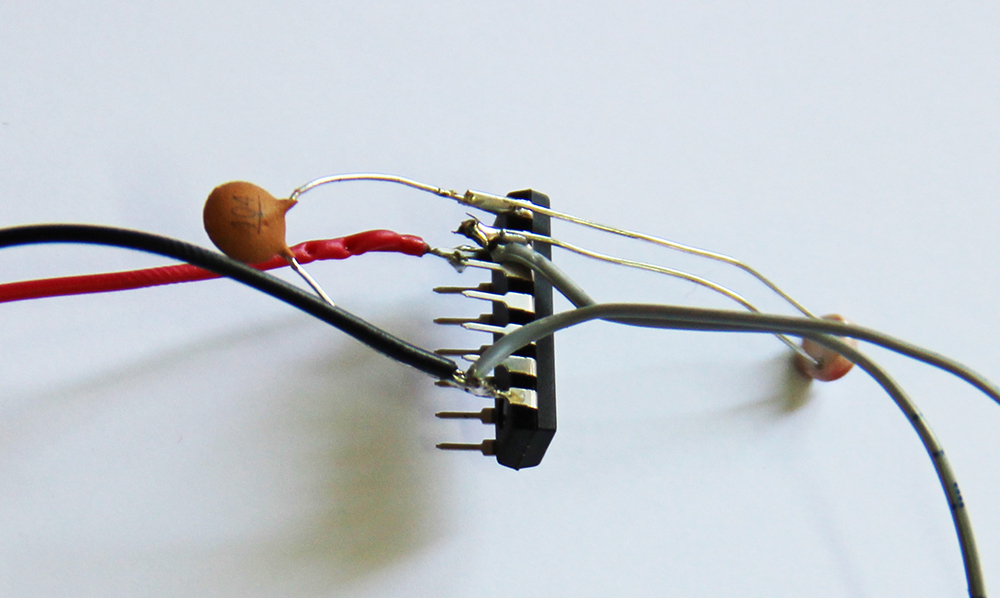

On peut aussi réaliser le circuit en soudant directement les éléments au circuit intégré.
