LAB - City Lights Orchestra Device (CLOD)

  • Porteurs du projet : Antoine Schmitt, Damien Gernay et Reso-nance Numérique (resonance)
  • Produit par : Seconde Nature, Zinc, et Videospread dans la cadre de Future DiverCities
  • Contexte : CHRONIQUES Acte 3 - Révélations & Future DiverCities
  • Date : du 23 au 29 janvier 2017
  • Page du projet documenté : City Lights Orchestra Device (CLOD)

Description de l'atelier

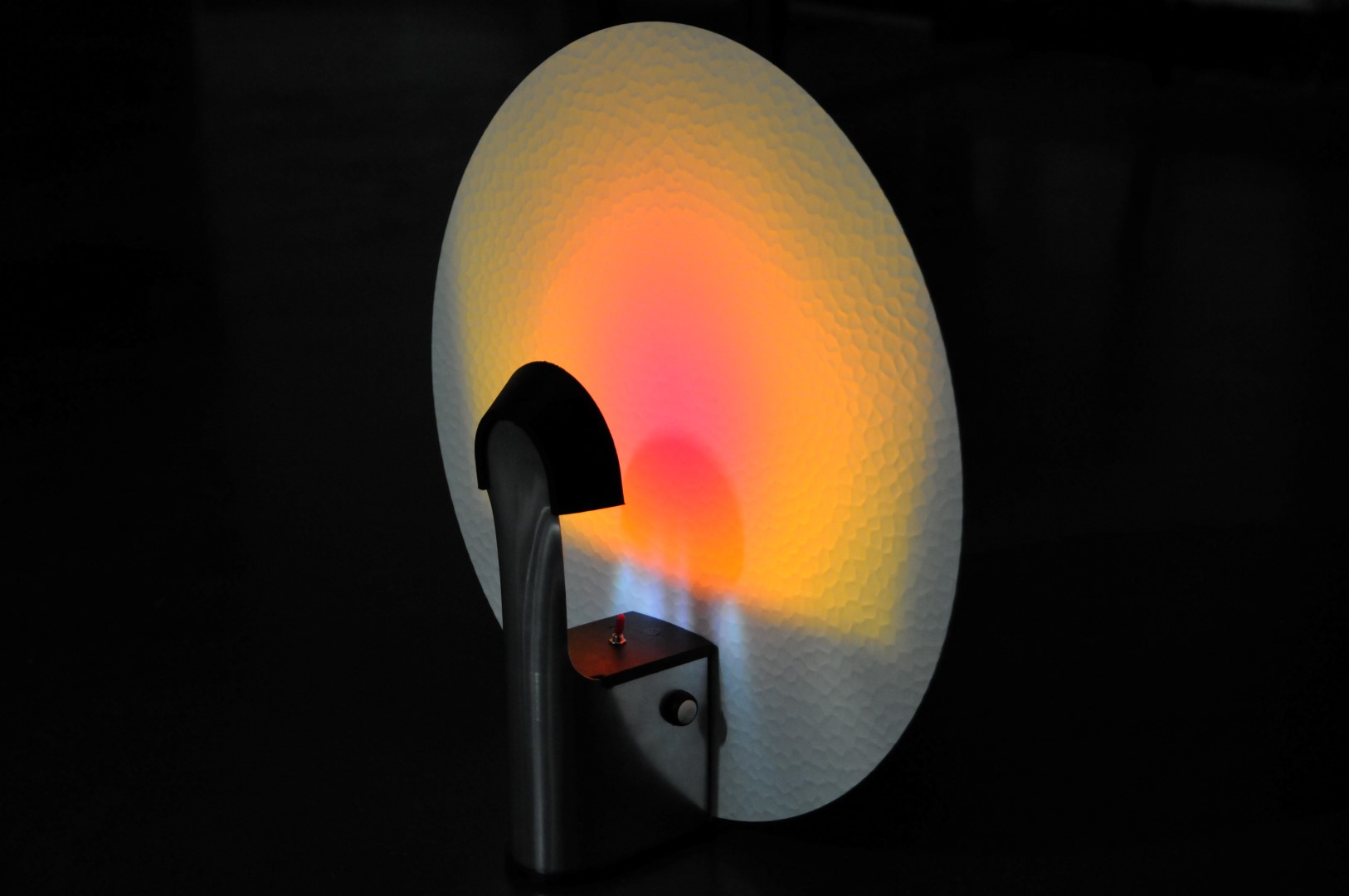

Designer et fabriquer City Lights Orchestra Device, une lampe connectée et séquençable dans la ville.

Dans le cadre de CHRONIQUES Acte 3 - Révélations, et du projet européen Future DiverCities, nous proposons un LAB de création et de fabrication pour les étudiants (école d’art, de design, d’électronique, de graphisme…), et les amateurs. Ceci pour réaliser et créer collectivement une série d’objets lumineux connectés et open-source. S’inspirant de son œuvre - City Lights Orchestra - l’artiste Antoine Schmitt mènera cette co-création au côté du designer Bruxellois Damien Gernay.

City Lights Orchestra est une symphonie visuelle ouverte dans la ville. La nuit, chaque ordinateur connecté à internet éclaire la fenêtre de son bureau ou de la maison, et cligne, pulse, bat, s’allume et s’éteint, chacun selon sa partition propre, mais en rythme avec tous les autres. Les smartphones dans la rue font de même.

Infos pratiques

Premières pistes de réflexion pour les protos

Idée du proto #1: Site Web avec rythmes de lumière (nuances de blanc) > Téléphones portables > capteur de lumière collé sur l'écran du téléphone, connecté à une Arduino, qui contrôle un ou trois mosfets pour graduer une LED 3W (white ou RGB). Le tout sur batterie 5V et/ou chargeur solaire+LI-PO. Le reste est affaire de programmation Processing et Arduino. On imagine brancher un bouton pour enregistrer ses séquences.

Idée du proto #2 : Le device joue tout seul la même symphonie lumineuse que les fenêtres de City Lights Orchestra. Il exécute le même code processing sur l'arduino. Question : comment se synchronise-t-il avec les autres ? Avec un chip GPS (précision 1 seconde) ?

Idée du proto #3 : Le device sait enregistrer une séquence jouée avec le bouton par son utilisateur, et la rejouer. Et la transmettre à d'autres devices proches par radio, pour diffusion maillée et jeu synchrone. Chip radio (distance, consommation, prix) : XBee, autre ?

Techniques

À expérimenter, tester, approfondir

  • LEDS / DRIVER / REFLECTEUR / REFROIDESSEUR > pulser les LED, résistance, watts/chaleur, optique (angle)
  • ALIMENTATIONS (LI-ION, LI-POLY CHARGE, watt - heure, )
  • PHOTORÉSISTANCE
  • COMMUNICATIONS (RTC/GPS/XBEE/NFR24), dont réseau maillé
  • CODE ARDUINO, ALGORITHMES

Pistes d'usages initiales

Page du projet final documenté : City Lights Orchestra Device (CLOD)
Fichiers et codes sources disponibles.

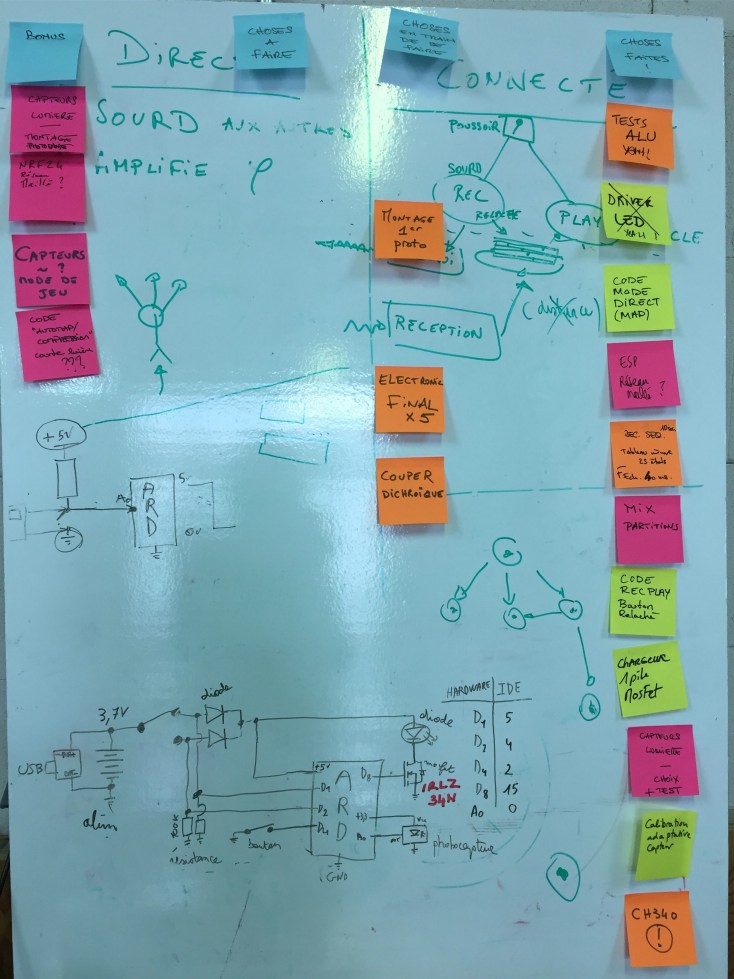

Jour 1 - Usages et co-design

  • Création de scénarios d'usages (Fiche utilisateur)

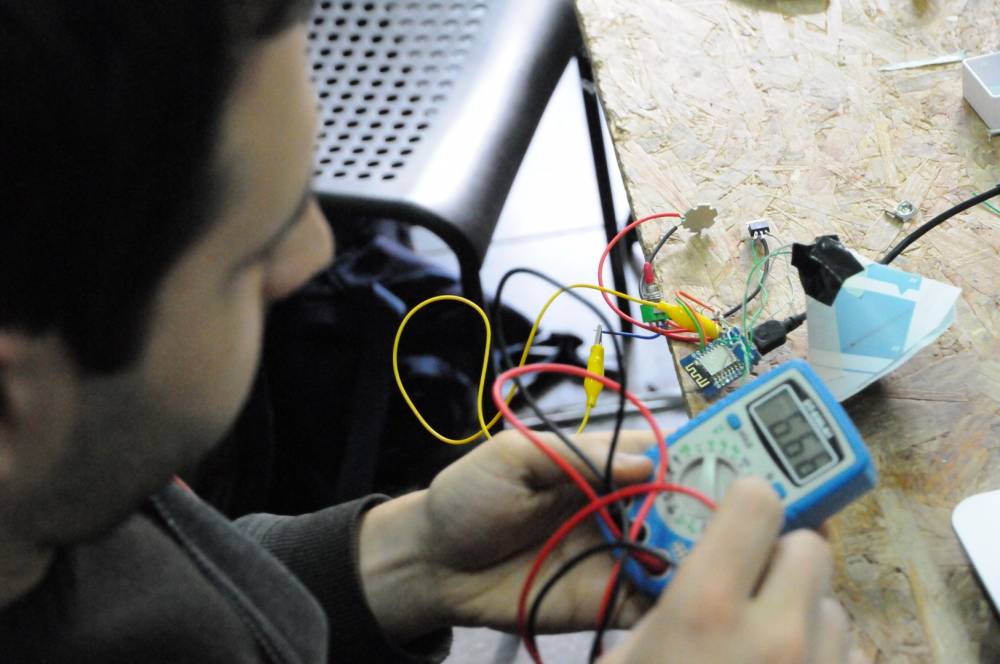

  • Teste capteurs
  • Teste Code
  • Teste Communication RNF

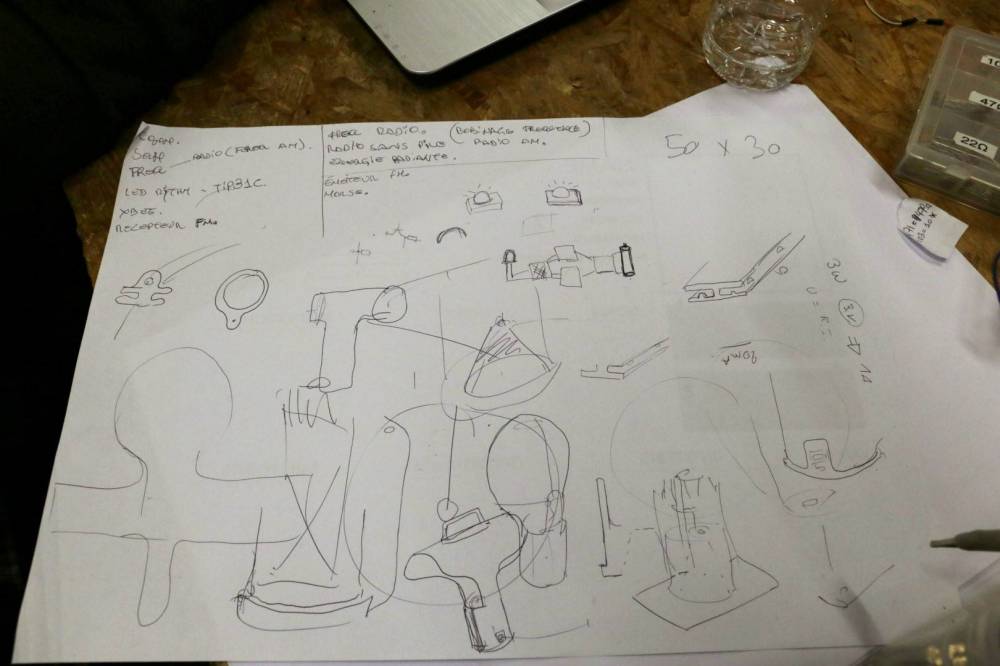

  • Réflexion et prototypage du design d'objet

Jour 2 - Répartition du travail et des équipes

  • Design du prototype de l'objet

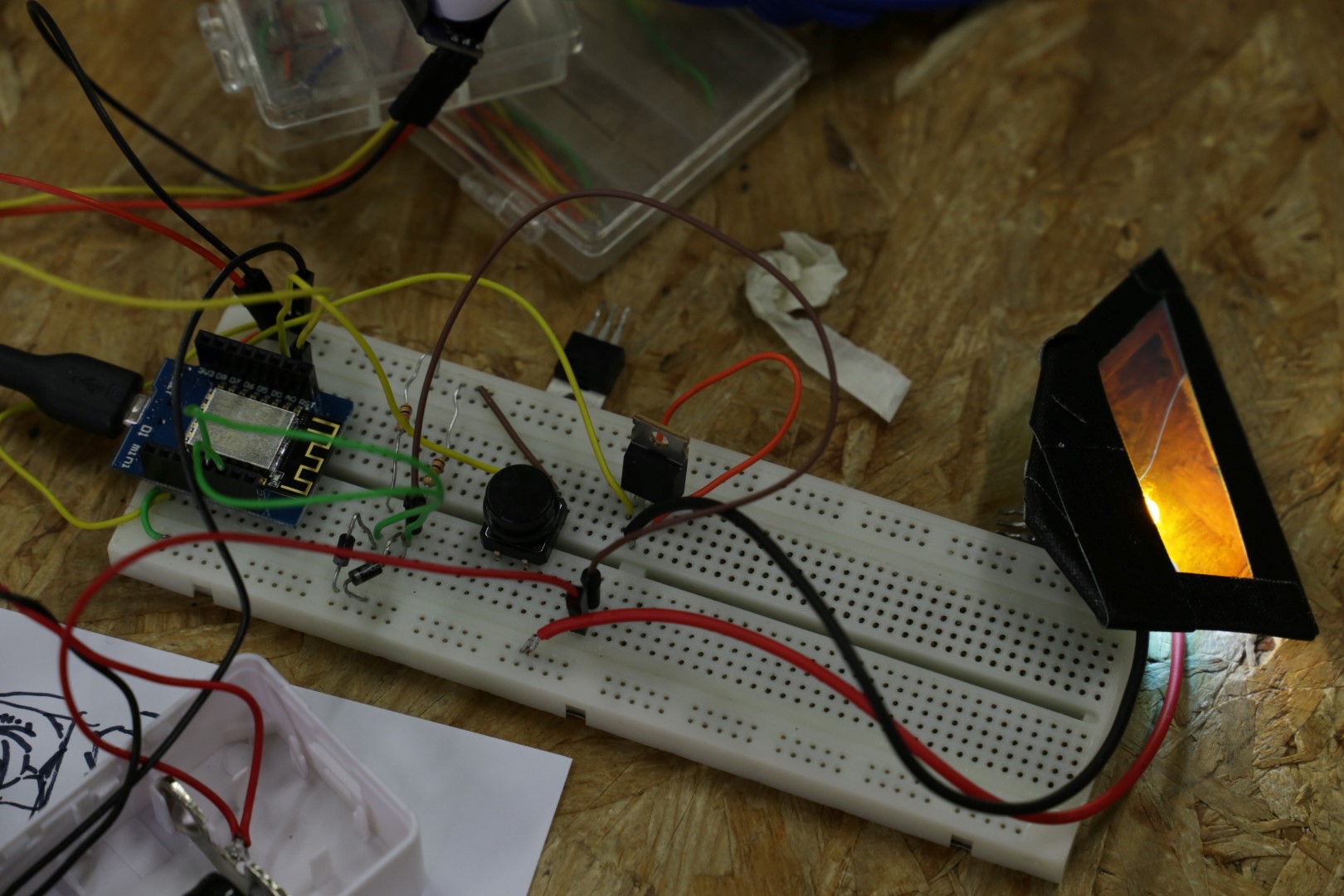

  • Intégration électronique
  • Création du code

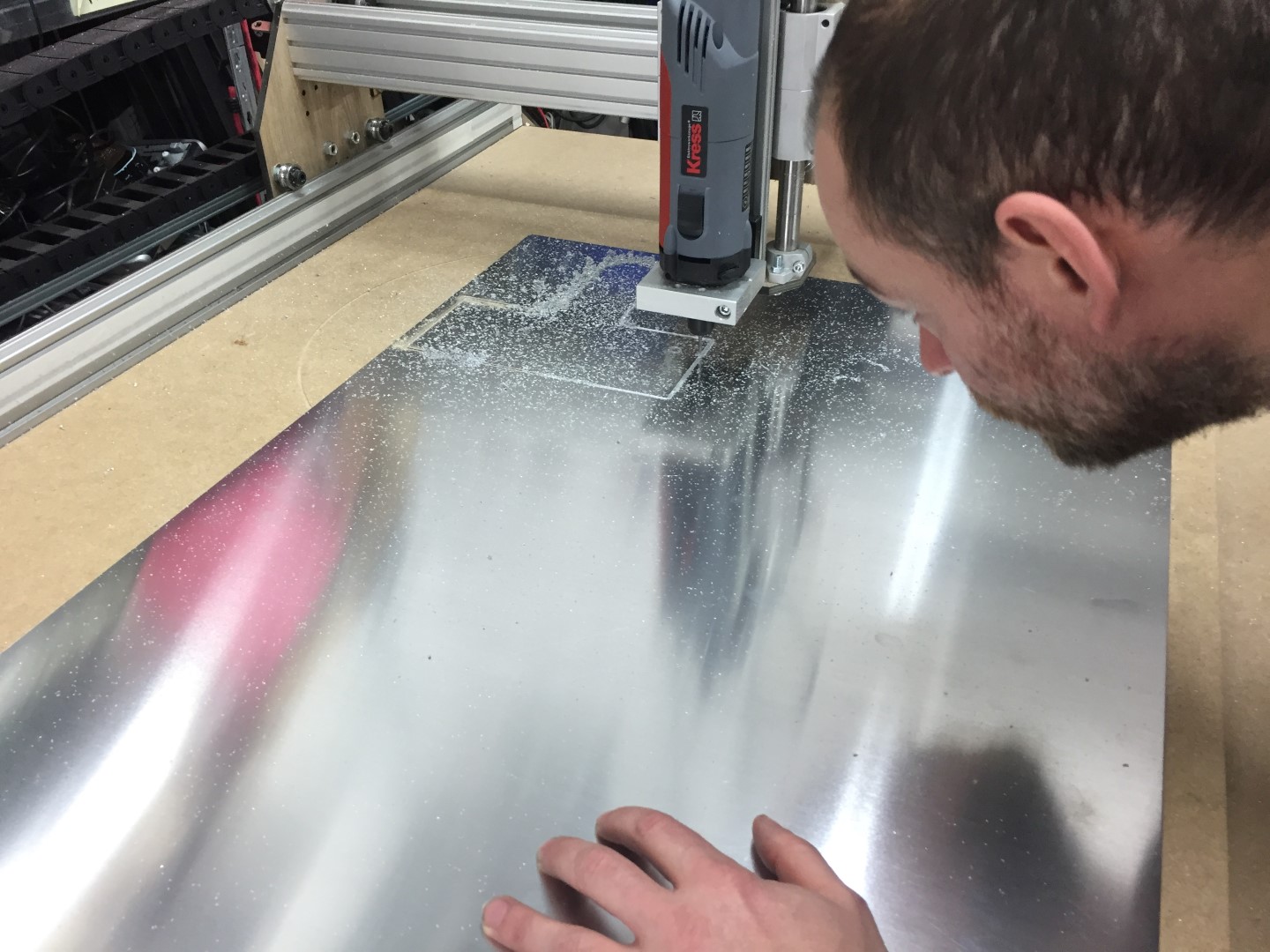

  • Teste découpe cnc

Un premier code sans communication

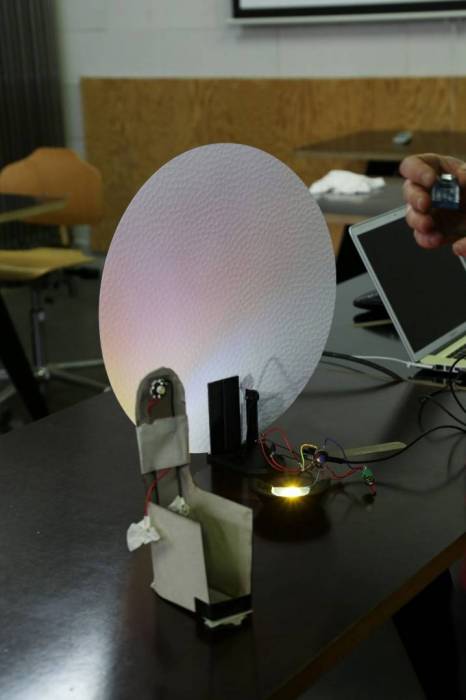

Jour 3 - Réalisation du prototype

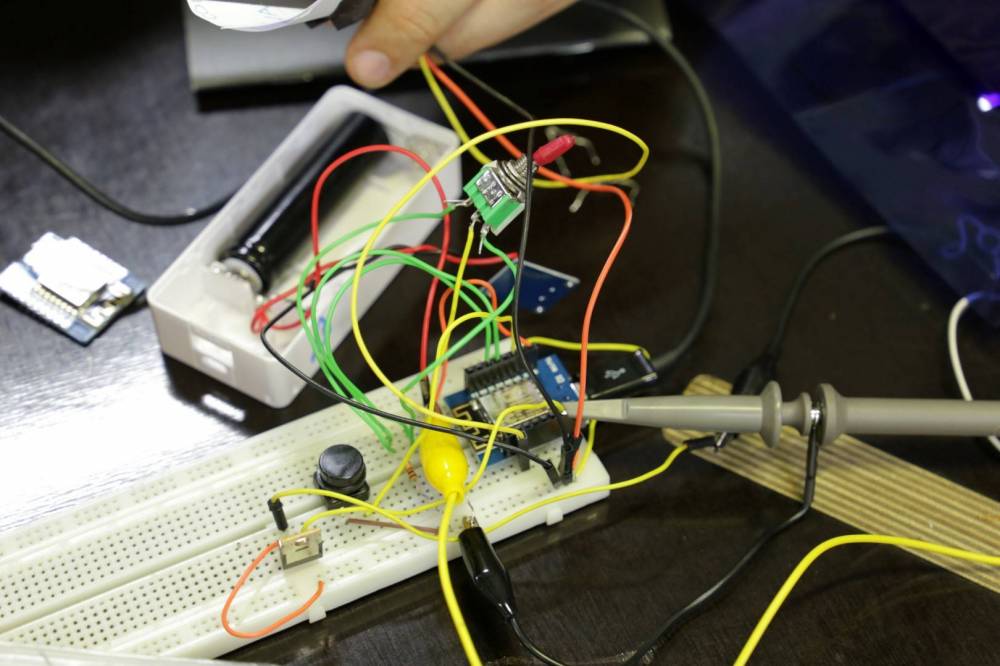

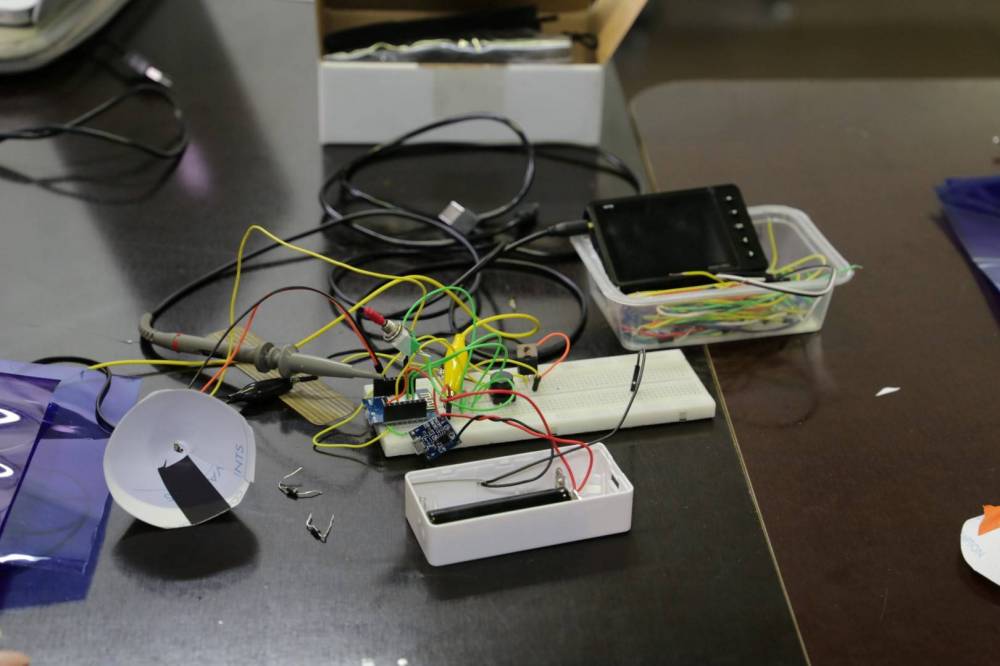

  • Amélioration circuit
  • Découpe du prototype
  • Code communication
  • Intégration code, mode interaction

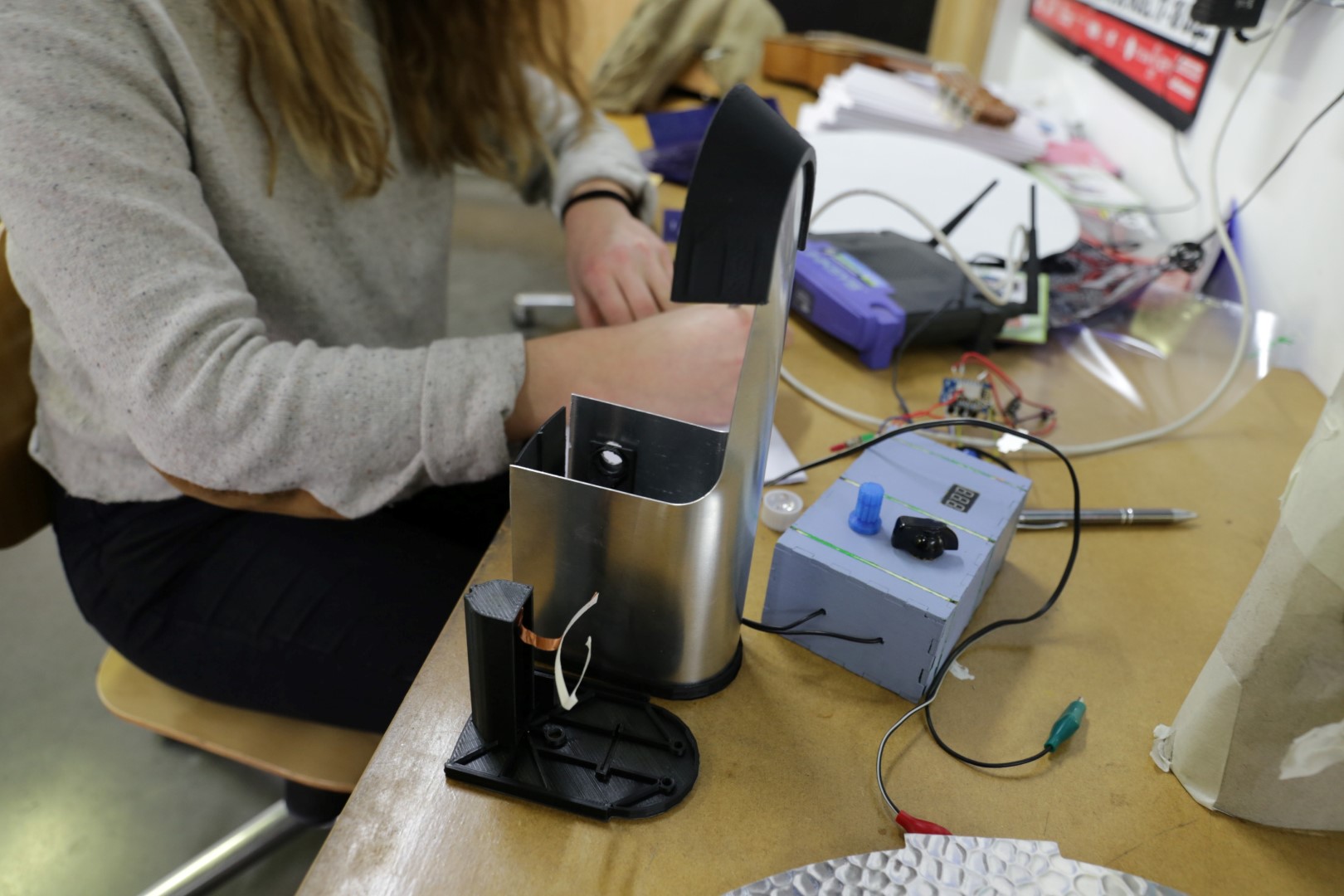

Jour 4 - Réalisation du prototype

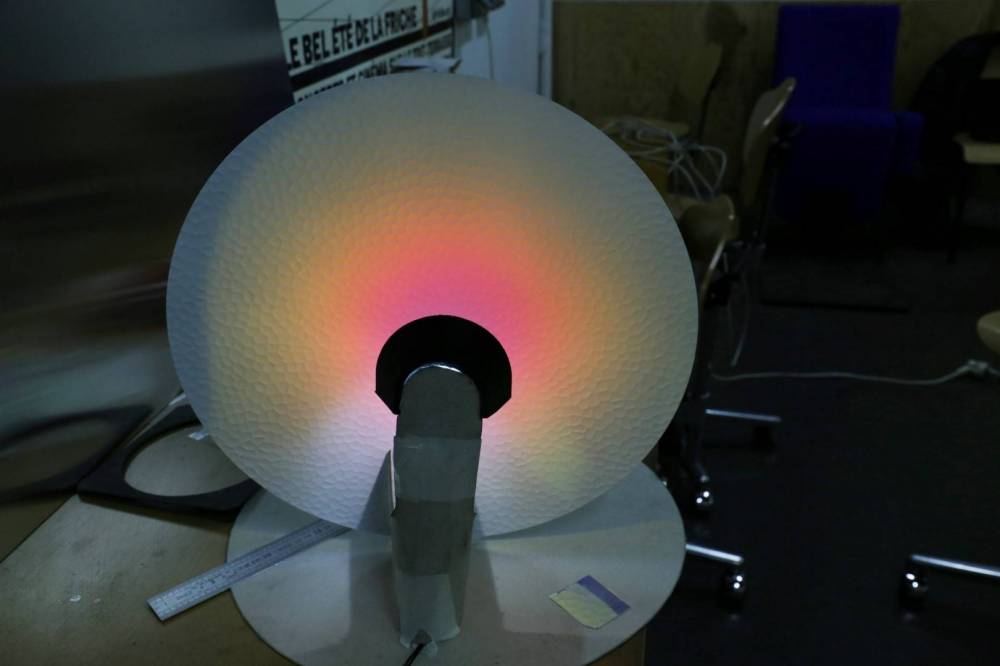

  • Prototype (socle Led et support réflexion) modélisation 3D et Impression 3D
  • Finalisation des 3 circuits électriques globaux, teste des différents modes de fonctionnements, circuit marche

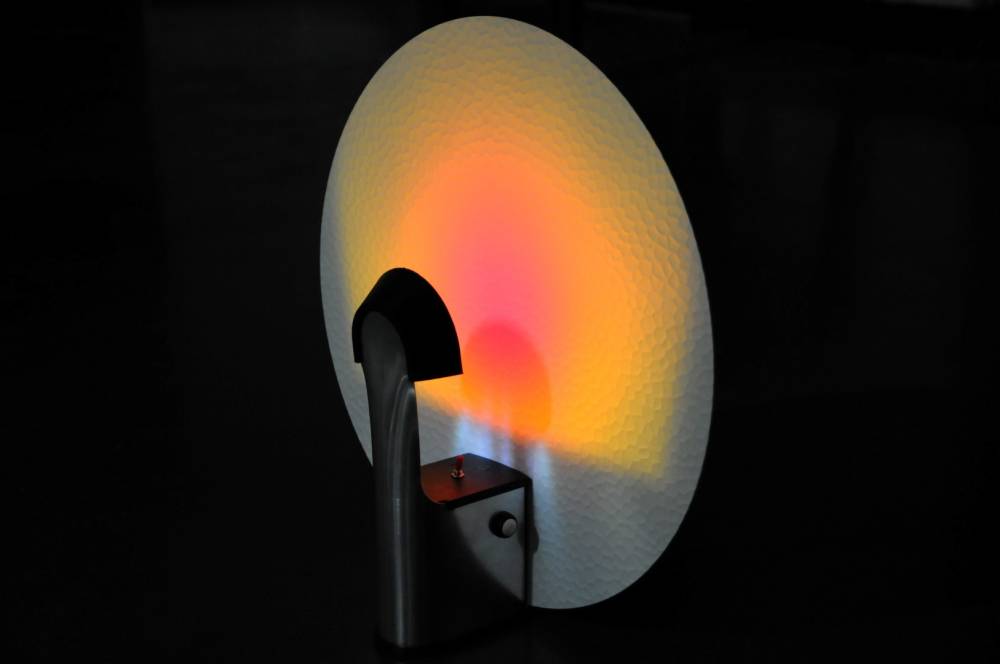

  • Trois prototypes qui sont fonctionnels sur les différents usages, pour tester le système dans sa totalité
  • Travail en cours sur le code

Jour 5 - Assemblage

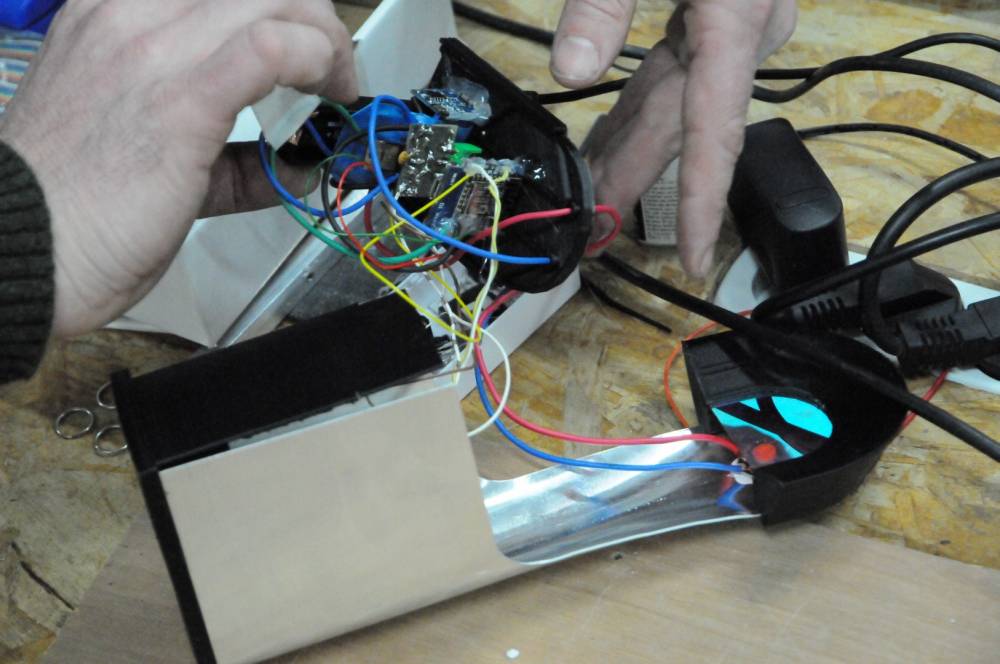

  • Assemblage /soudure des 4 prototypes

Ce qui pourrait être amélioré...

  • Pouvoir changer de forme de réflecteur (ajout d'un système de vis a la place de collage…)
  • Améliorer le clignotement des led en pwm bas…. (fréquence du pwm ?)
  • Prise usb accessible pour uploader de nouveaux codes
