QUIZ 2

  1. Où trouver des modèles 3D ?
  2. Quels réglages dans CURA ? Peut-on utiliser un autre logiciel ?
  3. Comment lancer l'impression ? À quoi faut-il faire attention ?
  4. Comment choisir son logiciel de modélisation 3D ? Citer les avantages/inconvénients de trois logiciels.
  5. Comment imprimer en 3D la tête de quelqu'un en miniature ?
  6. Qu'est-ce que la F.A.O ?
  7. Quel outil pour faire de la gravure avec la CNC ? Et quelle icône dans CAMBAM ?
  8. Est-ce que je peux utiliser un autre logiciel que CAMBAM ou une autre méthode ?
  9. Qu'est-ce qu'un MESH ?
  10. Qu'est-ce qu'une opération booléenne ?
  11. Citer TOUS les fichiers possibles pour une impression 3D ET pour la fraiseuse numérique.
  12. En mécanique, je veux faire une roue, quel serait le diamètre de l'axe de rotation pour un boulon de 3mm. Plusieurs solutions.
  13. Citer les termes techniques pour ajouter de la matière de façon perpendiculaire et en cercle, en enlever.
  14. Quelle est l'icône de la contrainte de “coincidence” ?

A. Les trois bouts de texte suivants (A1, A2 et A3) correspondent à des formats de fichiers, lesquels ?

A1

( Made using CamBam - http://www.cambam.co.uk )
( cle-final2 2/14/2018 3:38:35 PM )
( T0 : 3.0 )
G21 G90 G64 G40
G0 Z3.0
( T0 : 3.0 )
T0 M6
( Contour2 )
G17
M08 S1000
G0 X27.8524 Y125.3495
G0 Z1.0
G1 F300.0 Z-2.0
G3 F800.0 X21.3685 Y137.5151 I-14.6779 J-0.0122
G3 X21.3406 Y137.5335 I-0.8374 J-1.2445
G3 X20.3169 Y137.8026 I-0.9278 J-1.4475
G3 X20.3006 Y137.8016 I0.0837 J-1.4977
G3 X19.8066 Y137.7031 I0.1292 J-1.9353
G3 X19.7978 Y137.7001 I0.4819 J-1.4205
G3 X19.3182 Y137.4684 I0.7488 J-2.1628
G3 X19.1579 Y137.3602 I1.102 J-1.8061

B

<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<!-- Created with Inkscape (http://www.inkscape.org/) -->

<svg
   xmlns:dc="http://purl.org/dc/elements/1.1/"
   xmlns:cc="http://creativecommons.org/ns#"
   xmlns:rdf="http://www.w3.org/1999/02/22-rdf-syntax-ns#"
   xmlns:svg="http://www.w3.org/2000/svg"
   xmlns="http://www.w3.org/2000/svg"
   xmlns:sodipodi="http://sodipodi.sourceforge.net/DTD/sodipodi-0.dtd"
   xmlns:inkscape="http://www.inkscape.org/namespaces/inkscape"
   width="136.59933mm"
   height="26.409241mm"
   viewBox="0 0 136.59933 26.409241"
   version="1.1"
   id="svg4834"
   inkscape:version="0.92.2 (5c3e80d, 2017-08-06)"
   sodipodi:docname="cle-cnc.svg">
  <defs
     id="defs4828" />

C

solid OpenSCAD_Model
  facet normal 0 0 -1
    outer loop
      vertex -11.465 -5.895 0
      vertex -11.2761 -4.45985 0
      vertex -11.2761 -7.33015 0
    endloop
  endfacet
  facet normal 0 0 -1
    outer loop
      vertex -11.2761 -7.33015 0
      vertex -11.2761 -4.45985 0
      vertex -10.7221 -3.1225 0
    endloop
  endfacet
  facet normal 0 0 -1
    outer loop
      vertex -11.2761 -7.33015 0
      vertex -10.7221 -3.1225 0
      vertex -9.84091 -1.97409 0
    endloop
  endfacet

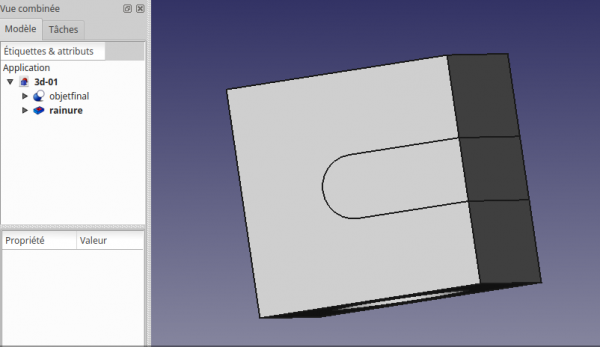

B. J'ai un problème, je ne vois la rainure enlever de la matière. Quelle est la solution ?

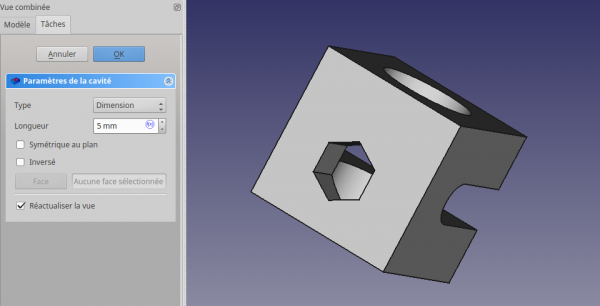

C. Le trou hexagonal ne perce pas tout le cube. Comment faire ?

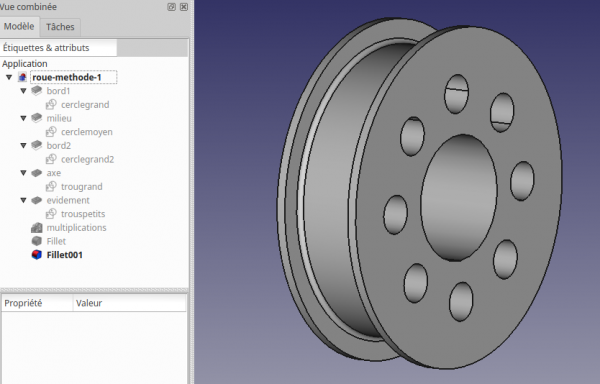

D. Je me suis trompé dans le diamètre de mon trou central. Comment le modifier pour qu'il fasse 22mm de diamètre pour faire passer mon roulement à billes ?

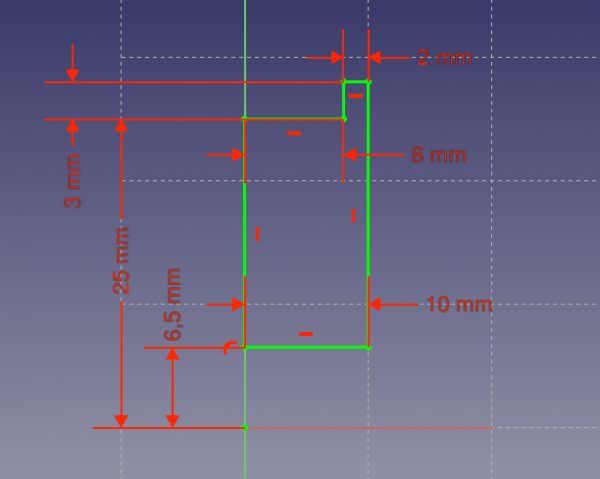

E. Quelles sont les opérations pour créer une roue évidée à partir de cette esquisse ? Dans quel atelier je me situe ?

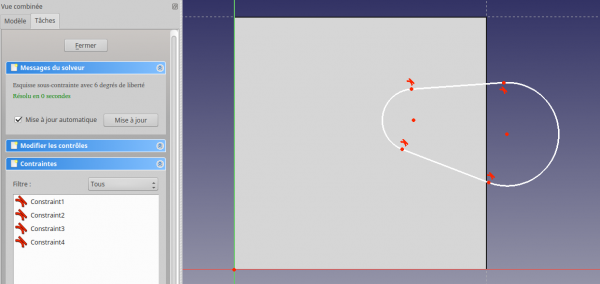

F. J'avais une forme ovale classique parallèle à l'axe X et malheureusement je n'arrive pas à retrouver ma forme de base. Quelles mauvaises manipulations j'ai pu faire ? Et comment rétablir une forme ovale classique de 10mm de long et 5mm de haut.

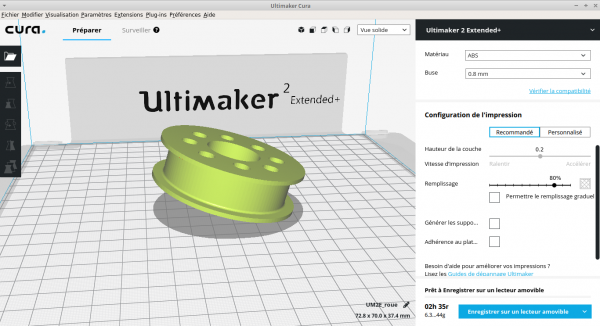

G. Oula ! Pas possible d'imprimer cette pièce, on me dit que j'ai au moins 7 ou 8 erreurs. Quelles sont-elles ?

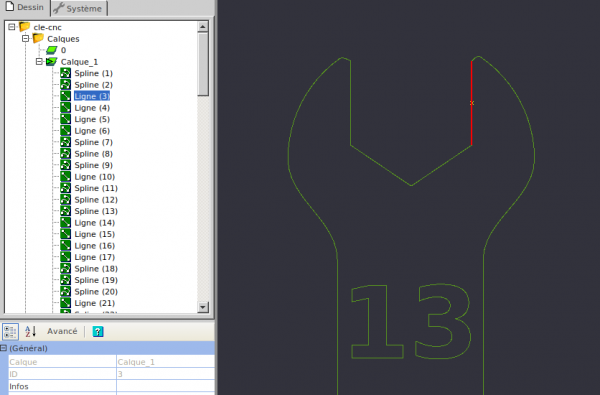

H. Pourquoi je n'arrive pas à sélectionner toutes mes lignes d'un seul coup pour usiner le contour ?

I. Dans mon dos, j'entends des rires moqueurs et Jérôme fronce les sourcils. Je dois avoir des erreurs. Lesquelles ?

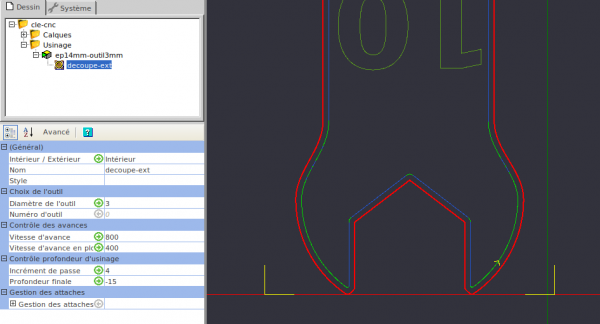

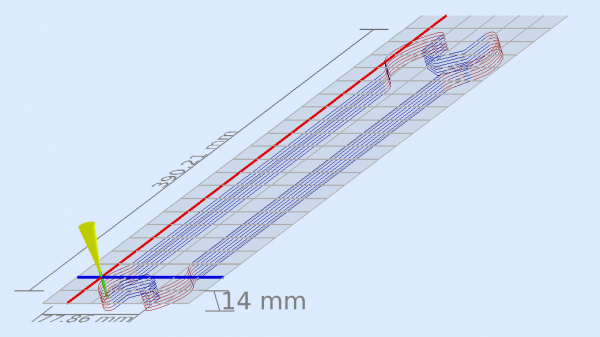

J. J'y suis presque ! Il me reste deux erreurs sinon je peux casser la machine et l'outil (mèche).
