Desk CNC

Préparation du fichier gcode

Desk CNC peut permettre de dessiner ses fichiers, mais il est vraiment pas tres ergonomique. Nous conseillons donc l'utilisation de CAMBAM pour créer un gcode a partir d'un dessin vectoriel (.dxf) ou 3d.
En alternative gratuite et sur internet, il existe aussi http://www.makercam.com/ qui peut generer du gcode à partir de .svg.

Utilisation rapide

  1. Allumer la machine en tirant le bouton d'arrêt d'urgence rouge, des leds bleues doivent clignoter à l'intérieur.

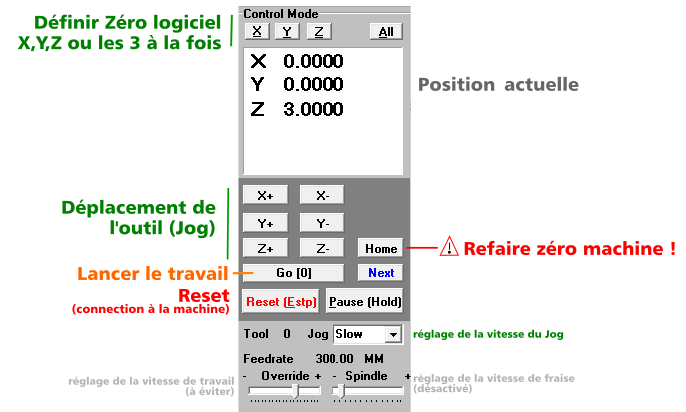

  2. Ouvrir Desk Cnc , aller dans Mode> Machine
  3. Appuyer sur Reset (colonne de droite), Desk Cnc vous proposera de faire le zero machine (homing), dites oui !
  4. La machine se positionne au zéro machine
    • Vous pouvez déplacer l'outil avec les commandes Jog X+, X-, Y+, Y- , Z+, Z-
    • Vous pouvez définir un zéro logiciel avec les bouton X, Y, Z, All

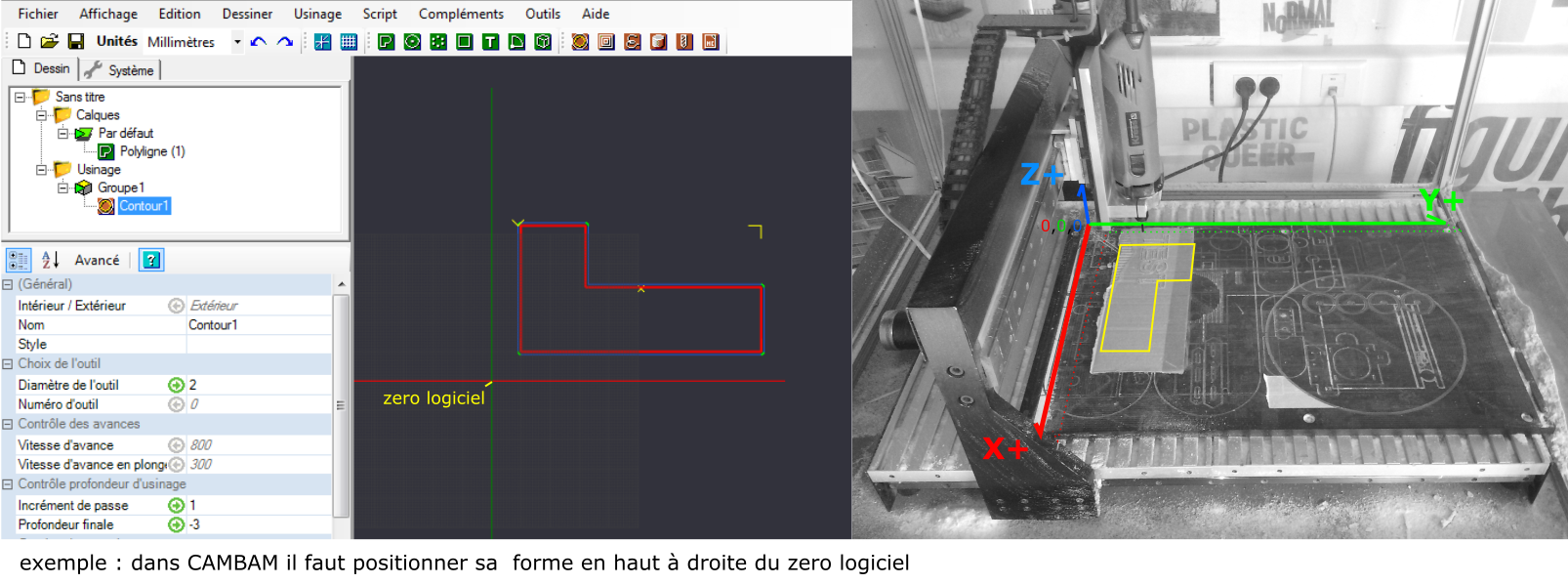

  5. Charger votre fichier g-code généré avec CamBam
  6. :!: Allumer la défonceuse avec le bouton FLOOD on/off pour ne pas casser la fraise !
  7. Appuyer sur Go pour lancer le travail
  8. A la fin du travail Desk Cnc vous propose le Homing, dites NON!, car il refera le zero machine sinon.

Zéro logiciel

Il n'y a pas y avoir de bouton de retour au zéro logiciel !

  • Notez votre zéro logiciel, avant de le définir, pour éviter de le perdre (copie d'écran).
  • le Bouton Home fait refaire le zéro machine !!
  • Pour faire un retour zéro logiciel, il va falloir écrire G01 X0 Y0 dans la commande MDI en haut en cas de besoin, (attention a bien remonter la fraise par exemple avec une commande G01 Z2 (qui remontera la fraise 2 mm au dessus du zéro logiciel déjà configuré)).

F.A.Q.
