Le circuit est imprimé sur une feuille transparente, puis insolé sur une plaque de cuivre pré-sensibilisée. Plusieurs étapes de bains chimiques permettent d'attaquer les parties non cuivrées et ainsi de faire apparaître le circuit.

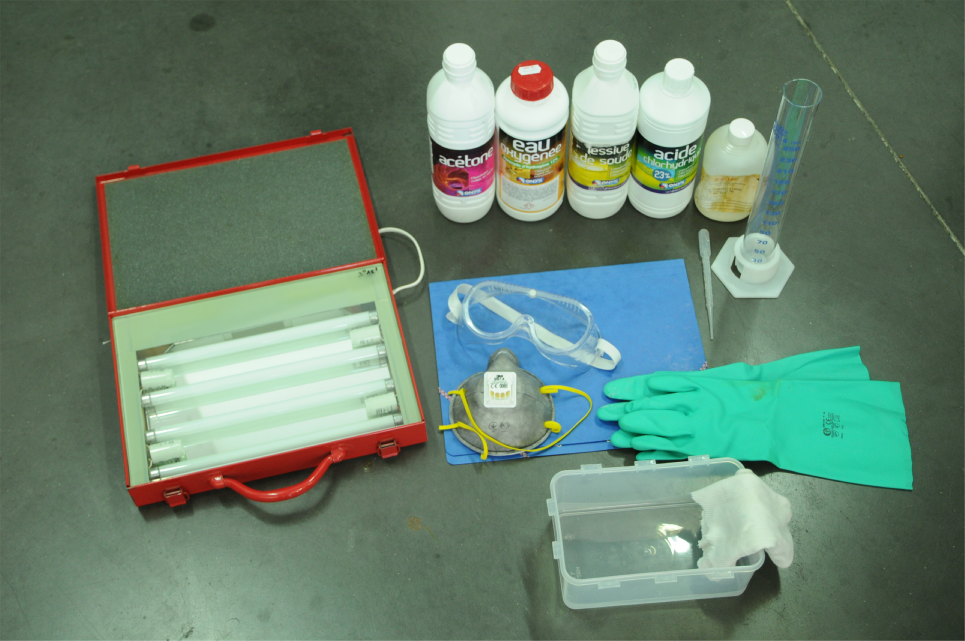

Liste du matériel

1. Insoleuse U.V.
2. Bouilloire pour avoir de l'eau chaude
3. Lessive de soude (révélation)
4. Eau oxygénée 12° (gravure)
5. Acide chlorhydrique (gravure)
6. Étain liquide (étamage à froid)

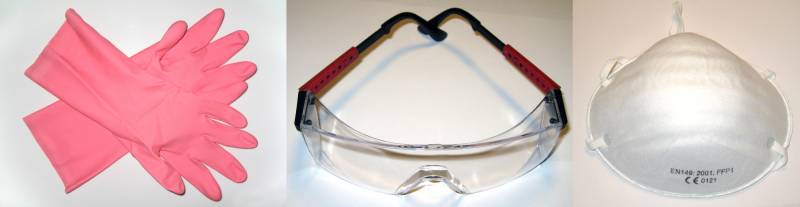

7. Paire de gants
8. Lunettes de protection
9. Masque respiratoire
10. Chiffons ou papier essuie-tout
11. Bac en plastique pour recevoir les divers produits
12. Pipette 250 mL et doseur 3mL
13. Enveloppe pour transporter la carte fraîchement insolée

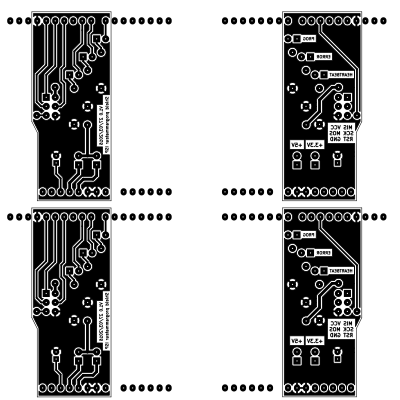

Après avoir exporté votre typon en .svg depuis KiCad, vous pouvez vous servir d'un logiciel de dessin vectoriel (Inkscape, Illustrator, …) pour la mise en page.

Imprimer à partir d'Inkscape sur papier transparent jet d'encre ou laser, cela n'a pas d'importance. Attention au côté de la page, la surface granuleuse est la surface d'impression sur un transparent. Et éviter de toucher avec les doigts (gras, poussières, …). Sur papier jet d'encre, attendre que l'encre sèche.

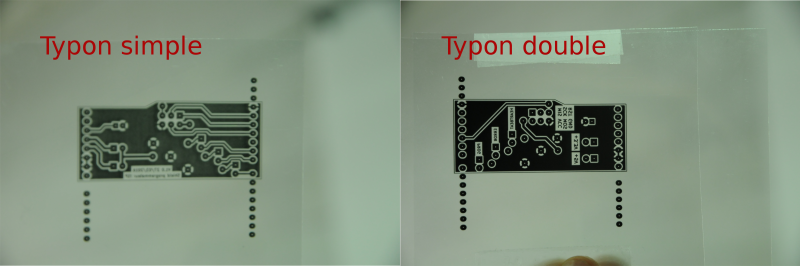

Il est préférable de doubler les typons pour faire en sorte que le noir soit intense.

• Chauffer l'insoleuse UV avant pendant quelques minutes.
• Enlever la protection bleue, plutôt dans l'obscurité pour que qu'elle ne se dégrade pas avec la lumière du soleil. La lumière artificielle ne génère pratiquement pas d'UV (sauf les halogènes et lampes à incandescence >100W) donc il n'y a pas de problème.
• Poser le calque côté encre (mat) sur le côté cuivre et attention au sens ! Se mettre dans le noir pour placer le cuivre sur le calque (que l'on appelle le typon). Il faut imprimer le typon de telle manière que le côté encré soit celui qui est contre le vernis de la plaque, pour éviter que ça soit “flou” sur la plaque.
• Insoler pendant 2m15 dans notre cas (le temps dépend de votre insoleuse).
• Enlever la plaque et ne pas la toucher.
• La protéger entre des feuilles de papier, car il faut faire attention aux rayons UV, notamment ceux du soleil.

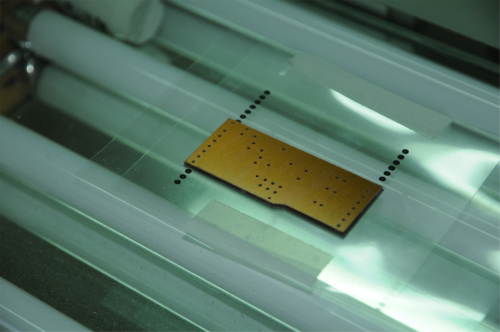

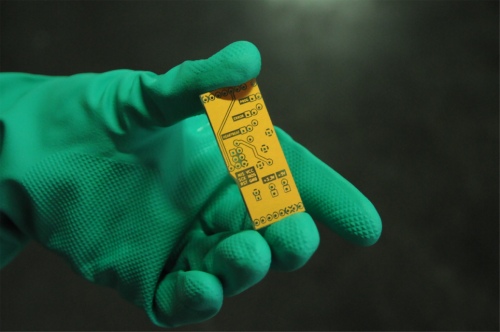

Ce circuit est un double face dont la face visible est déjà insolée, on peut y voir des traces jaunes formant le circuit.

Le but de la révélation est de dissoudre la résine photosensible ayant été exposée aux UV, et préserver les zones n'ayant pas été exposées, qui correspondent aux zones noires du typon, donc aux pistes du circuit.

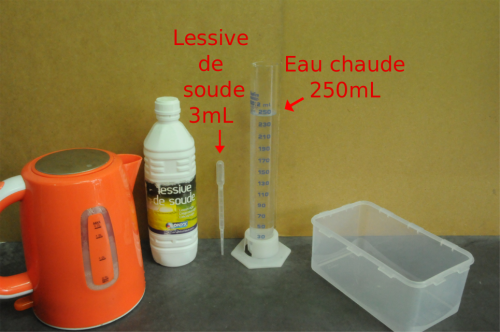

• Dans un bac en plastique mélanger :
  1. Lessive de soude 3mL
  2. Eau chaude 250mL (chauffée par une bouilloire)

• Plonger votre carte dans la solution. Attention cette étape est délicate, elle va assez vite, environ 5sec.

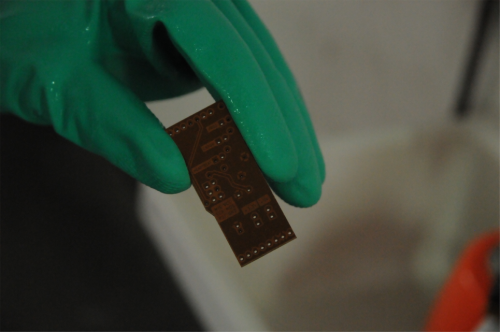

• L'opération est terminée lorsque le tracé du circuit apparaît.
• Rincer à l'eau claire

La durée de la gravure dépend de la concentration de l'agent de gravure et de sa température

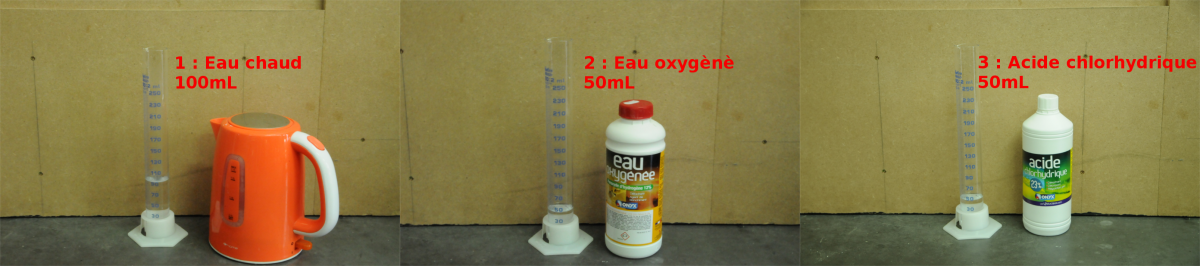

• Dans un bac en plastique mélanger (si vous avez besoin d'une quantité moindre ou plus vous pouvez garder le même ratio) :
  1. Eau chaude 100mL
  2. Eau oxygénée 12° - 50 mL
  3. Acide chlorhydrique 50mL

• Remuer le bac durant l'opération
• La solution va devenir verte-bleue et des bulles vont se former sur les pistes à graver. Cette étape prend environ 3 à 4 min
• Replonger la carte si la gravure est incomplète.
• Rincer à l'eau
• Sécher

Cette étape vise à protéger le circuit imprimé de l’oxydation.

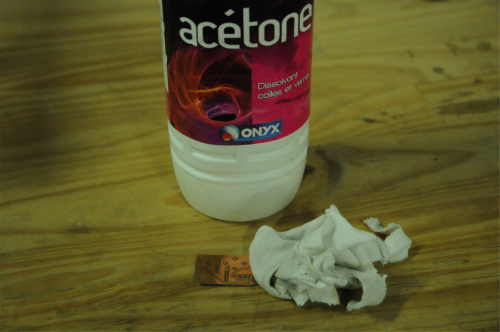

Enlever la couche de protection photosensible aux UV à l'aide d'un chiffon imbibé d’acétone. Aucune trace violette ne doit subsister. N'hésitez pas à bien frotter.

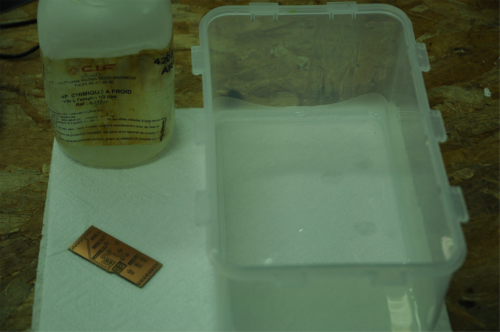

Plonger la plaque dans un bain d'étain chimique. La plaque de cuivre doit être posée dans le bain d'étain liquide avec sa face cuivrée au-dessus s'il s'agit d'un circuit avec une seule face.

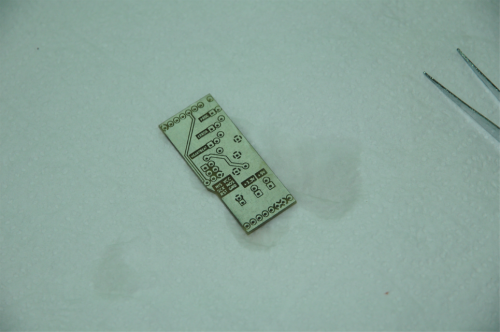

Attendre que l'étain se dépose sur le cuivre, il devrait avoir une couleur argentée. Laisser agir pendant environ 30sec en remuant le bac.

Vérifier les deux cotés.

Remettre l'étain dans son récipient, c'est très cher. Stocker l'étain à l'abri de la lumière du soleil.

Ne pas l'essuyer avec un chiffon ou du papier essuie-tout pour accélérer le séchage ! Ne pas toucher le circuit avec ses doigts surtout s'il n'est pas encore sec.

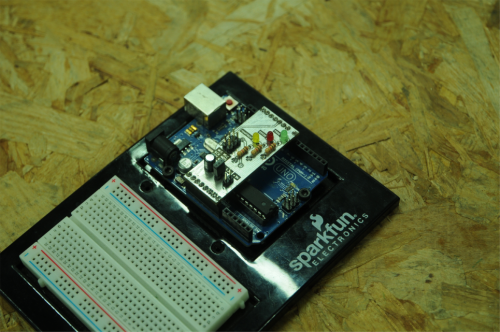

Votre circuit est maintenant terminé. Vous pouvez procéder à son assemblage.
