Inkscape et KiCad

Kicad ne génère pas une fichier “.svg” propre à imprimer sur toute les configurations.
Si vous constatez qu'il manque des pads ou d'autres élément. Il sera nécessaire de nettoyer votre export.

Tuto

- Ouvrir votre fichier dans Inkscape

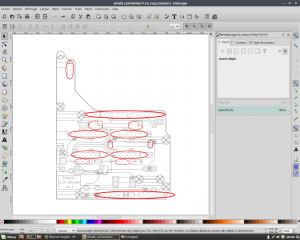

- Passer en affichage contour » menu affichage→mode d'affichage→contour On peut voir que des objets ne sont pas définies correctement.

- Sélectionner tout avec “Ctrl+a” » menu selection → selectionner tout
- Dégrouper la sélection avec Ctrl+shift+g » menu objet→dégrouper.

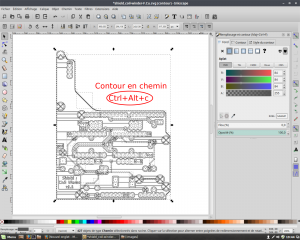

- transformer le contour en chemin avec Ctrl+Alt+c » menu chemin→ contour en chemin

Vous pouvez finir en groupant le tout ctrl+g et imprimer !

Si cela ne marche toujours pas essayer en faisant :
- Sélectionner tout avec “Ctrl+a”. Il est important de gardé la sélection active jusqu'a la fin de toute la procédure !
- Dupliquer le sélection “Ctrl+d
- Descendre le calque
- Dégroupé la sélection avec “Ctrl+shift+g” ou dans objet→dégrouper.
Toujours avec la sélection active !
- transformer le contour en chemin avec “Ctrl+Alt+c” ou chemin→ contour en chemin
