Bras webcam Malinette

  • Porteur du projet : Marion Estavoyer
  • Date : 9/11/2016
  • Licence : CC BY NC
  • Contexte :
  • Lien : lien vers un site éventuellement

Description

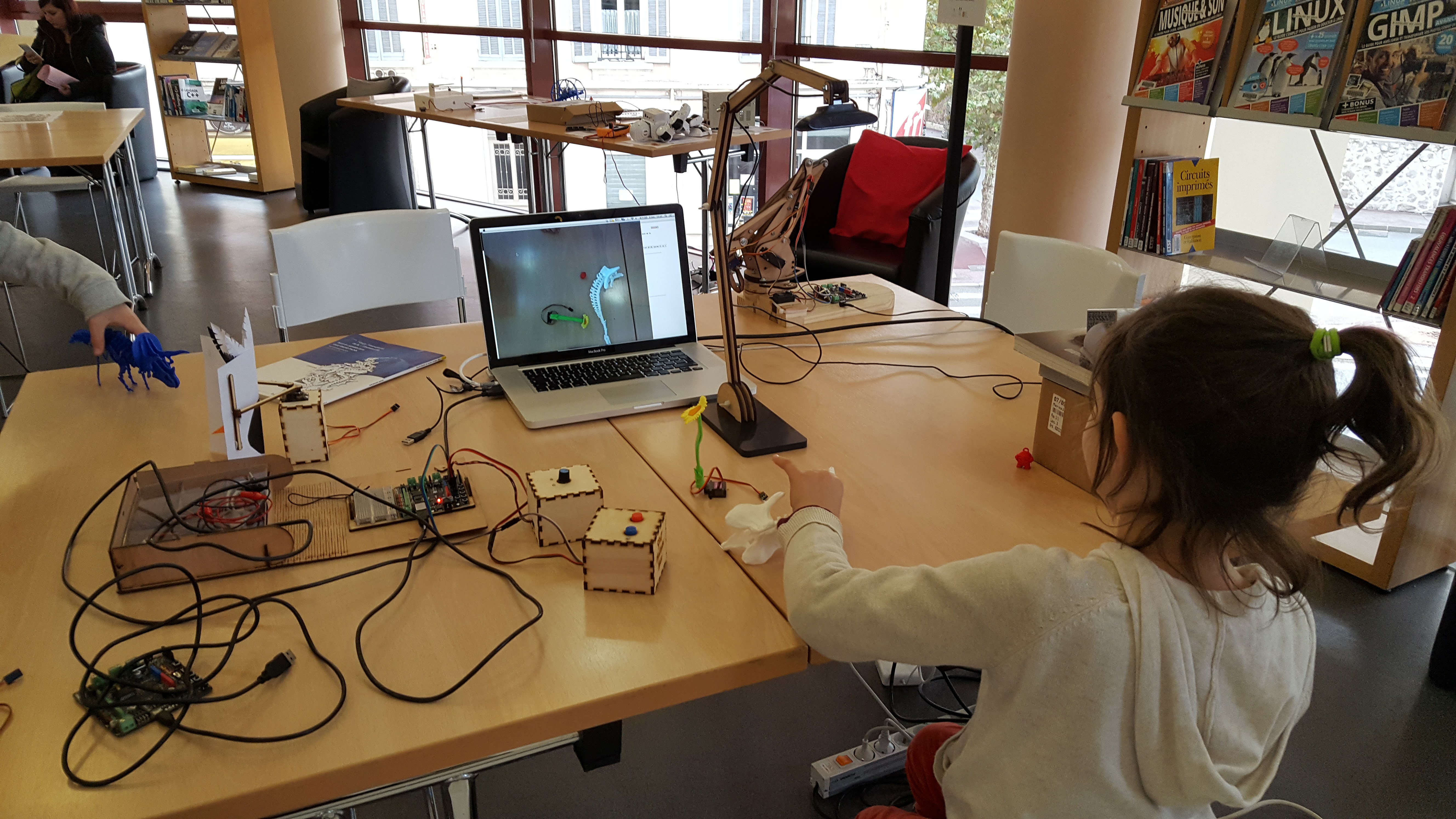

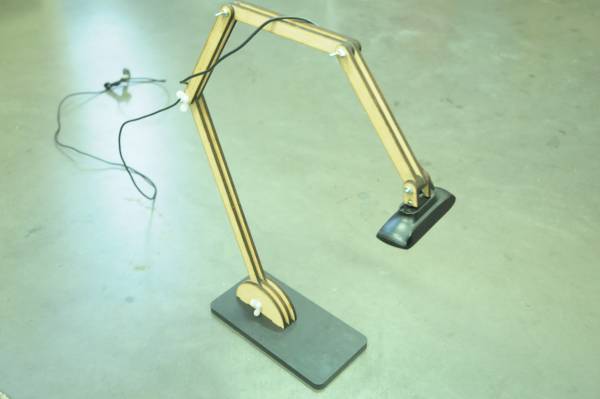

Fabrication d'un bras de webcam modulaire selon la distance de captation voulu du format A5, A4, au A3. Cette outil permet de faire de la captation d'image vue de haut en temps réel, cela permet notamment la réalisation de stop motion.

Matériaux

  • CP 5mm
  • PVC moulé 1cm
  • 5 x Boulot 3mm
  • 5 x Papillon plastique
  • 1 webcam

Outils

  • Découpe laser
  • Fraiseuse numérique

Tutoriel

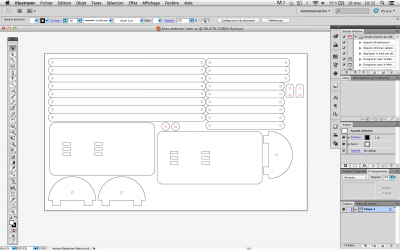

Conception du dessin vectoriel

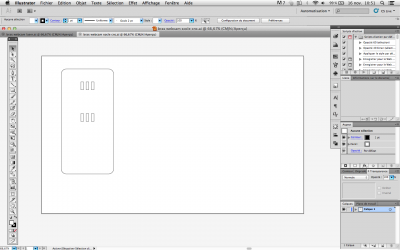

Socle dessin vectoriel export au format .DXF

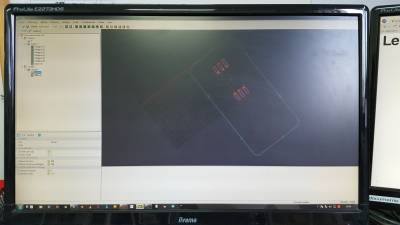

Préparation du Gcode sur Cambam

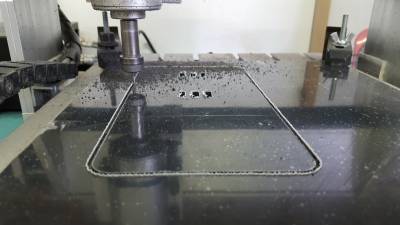

Découpe à la CNC du socle bras webcam dans du PVC moulé

Photos

Autres photos, galerie, …
