Teensy 2.0 shield

Description

Shield pour teensy 2.0 pour la fraiseuse. Avec un seul outil (foret diamant carbure de 0.8mm)

Matériaux

  • Plaque de cuivre a graver
  • Fraiseuse CNC

Tutoriel

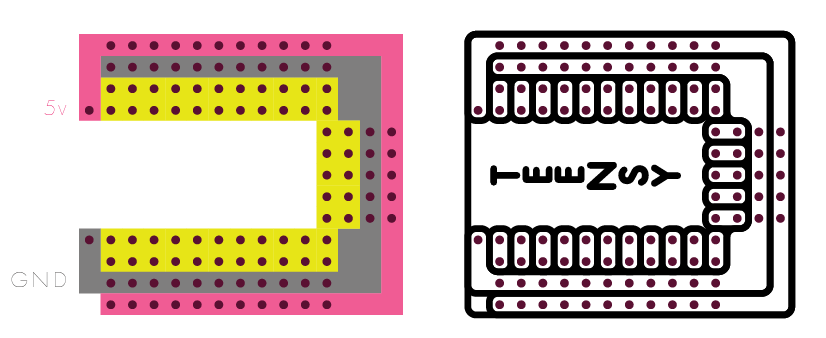

  1. Faire son dessin dans inkscape
  2. exporter en dxf ou svg
  3. importer dans un logiciel CAM pour créer le Gcode
  4. préparer la fraiseuse et l'outil et lancer le percage, gravure, et découpe.

Vitesse de decoupe sur plaque epoxy /cuivre : pour eviter de casser des fraises.

  • Percage : pas de soucis 800mm/mn
  • Gravure -0.1mm : 100mm/mn
  • Cut -0.7mm : 40mm/mn
  • TEMPS DE TRAVAIL = 22minutes

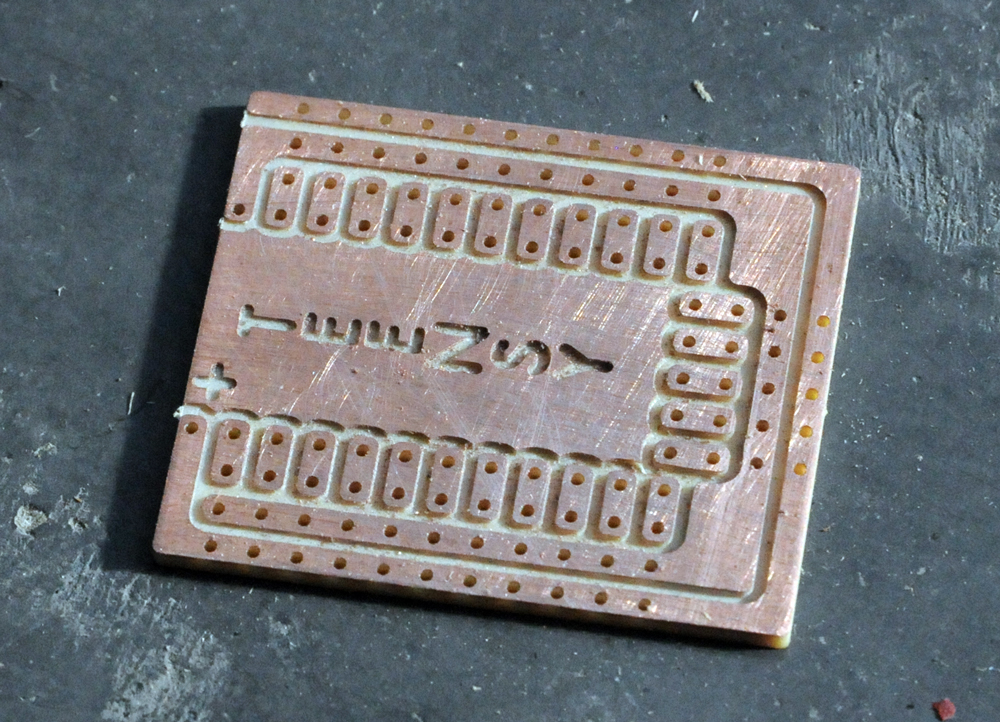

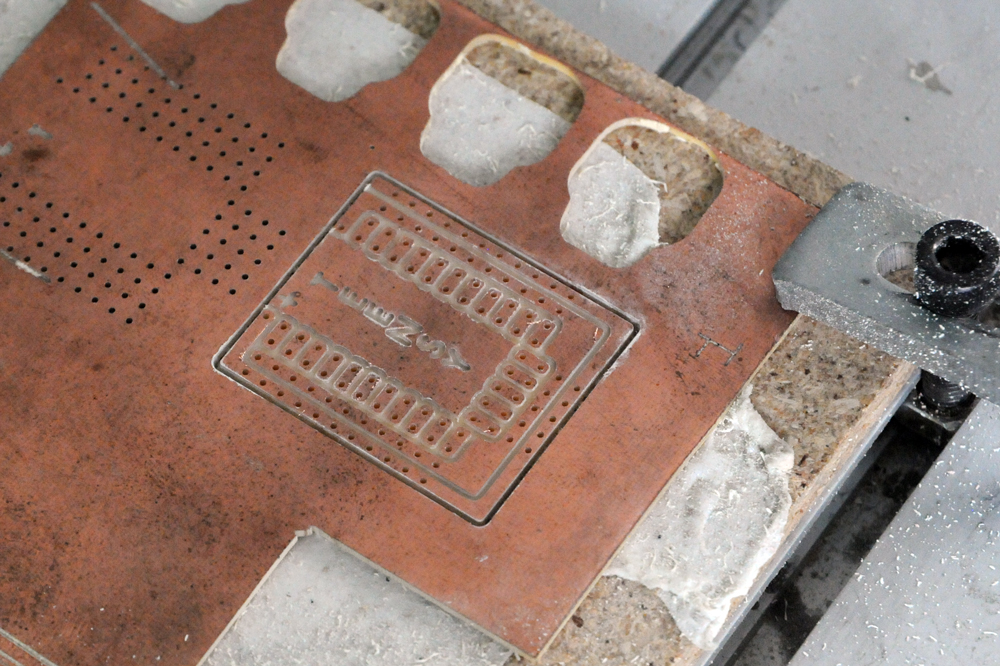

Photos
