Kaléidoscope 6000

Description

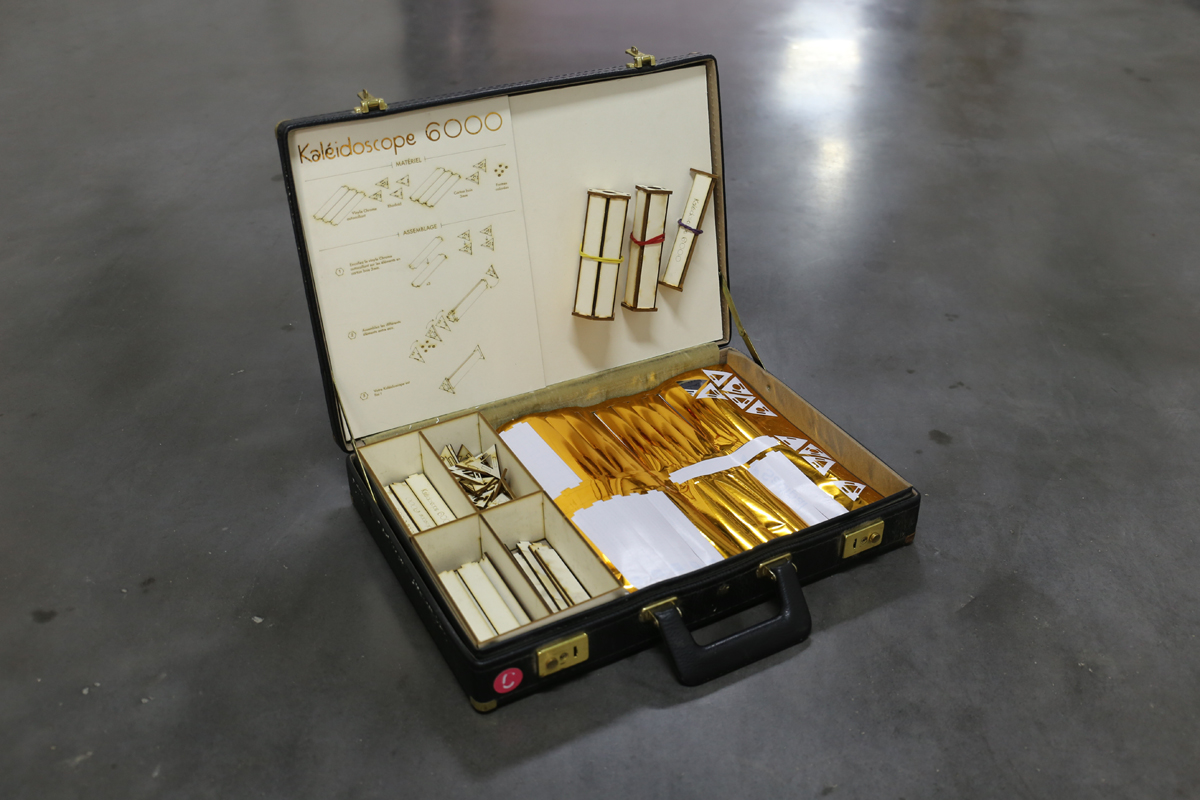

La Mallette Kaléidoscope 6000 qui propose de réfléchir à la conception d’un objet qui permet une expérimentation autour de la lumière et les couleurs.

Matériels

Outils

Tuto Kaléidoscope

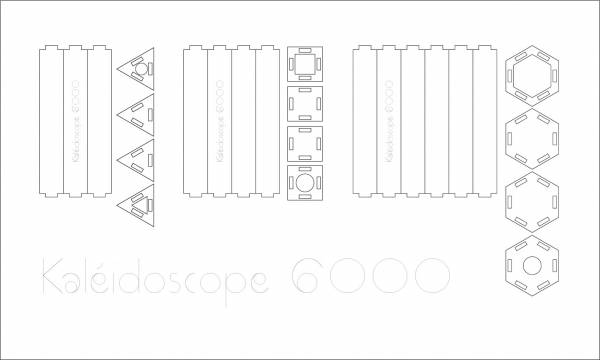

1. Les Kaléidoscopes 6000 réaliser le dessin vectoriel sur Inkscape, Illustrator au format .dxf ou .ai
* Fichier Kaléidoscopes 6000 téléchargeable en .dxf

2. Les Kaléidoscopes 6000 - Découpe vinyle et Rhodoïd

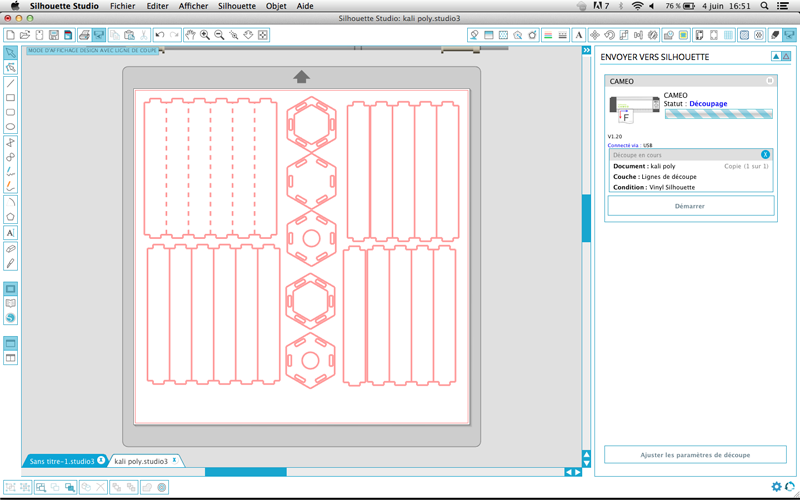

  • Ouvrir Silhouette studio et importer votre fichier .dxf
  • On choisi le type de matériel utilisé sur Silhouette Studio® qui nous renseigne sur le réglage a faire sur la lame de cutter
  • Réglage de la découpe du Vinyle: Vinyle silhouette - 5 et 10 en double découpe - lame en 1
  • Réglage de la découpe du Rhodoïd: Paillette papier motif - lame en 4


3. Les Kaléidoscopes 6000 - Découpe vinyle et Rhodoïd

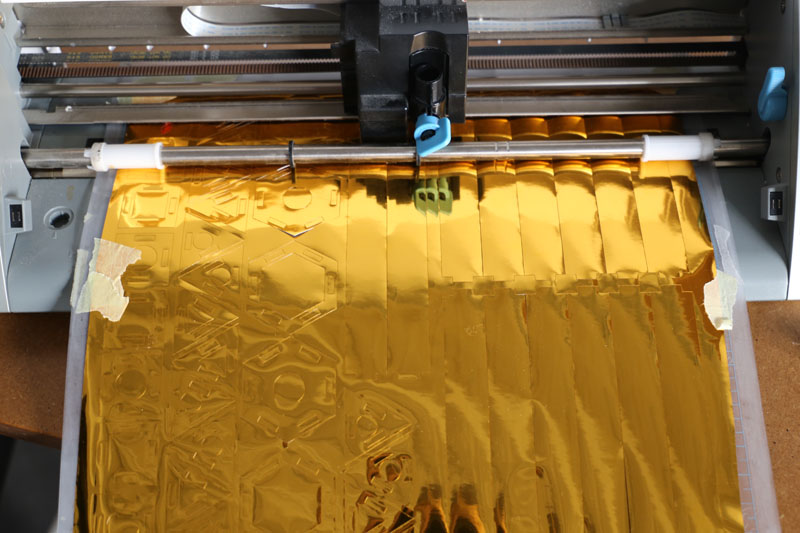

  • On place et fixe notre matériel sur la planche de découpe de la Silhouette
  • On insert le planche de découpe dans la machine en pressant le bouton machine Enter sur Load cutting mat
  • On lance la découpe depuis le logiciel Silhouette Studio

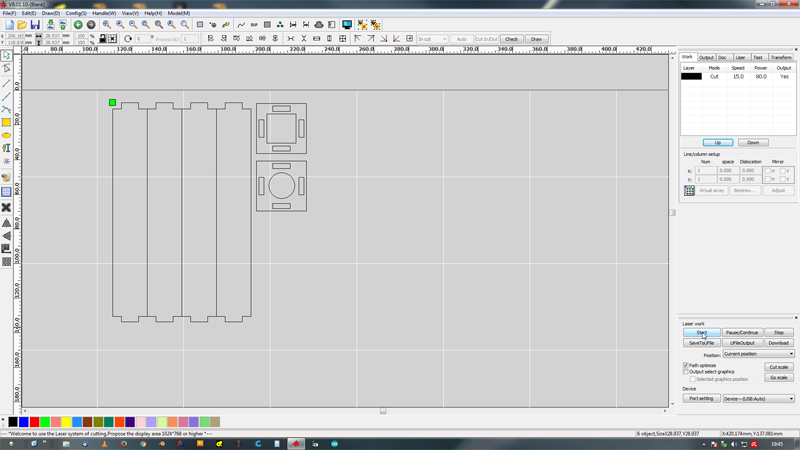

4. Les Kaléidoscopes 6000 - Logiciel découpe laser RDCAM LaserWork

  • Ouvrir RDCAM LaserWork et importer votre fichier vectoriel dedans (le point vert est la tête de découpe)
  • Réglage de gravure: CUT 200/vitesse - 40%/power max
  • Réglage de découpe: CUT 15/vitesse - 80%/power max

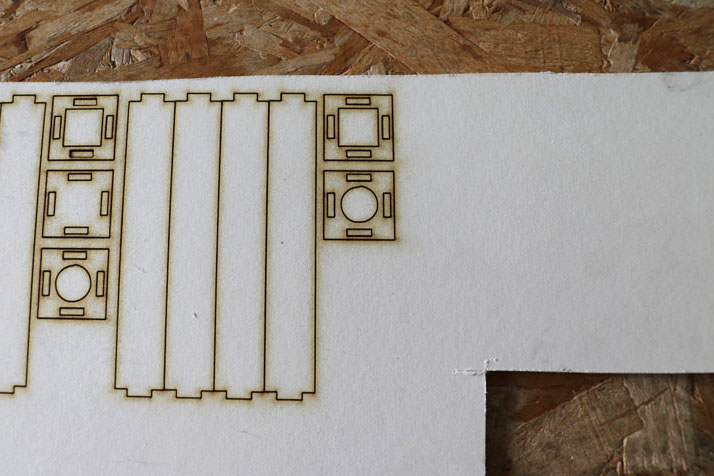

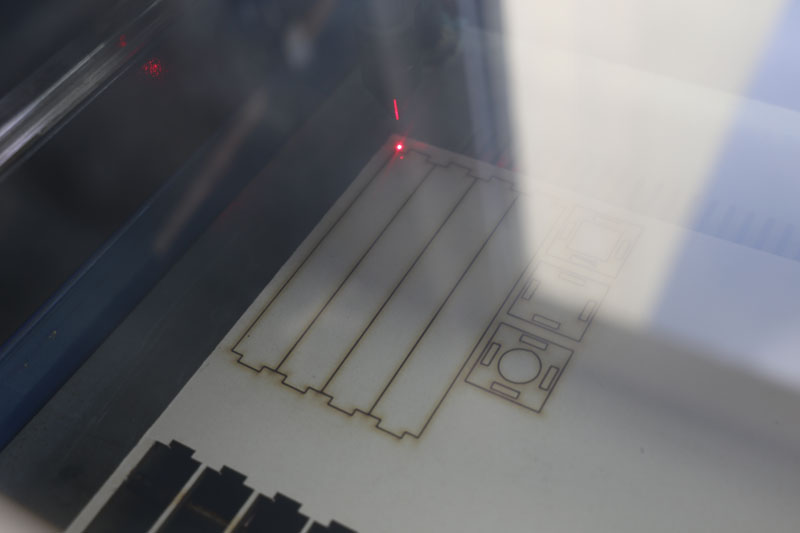

5. Les Kaléidoscopes 6000 - Découpe laser carton bois 3mm

  • Sortir le tube d'extraction de fumée par la fenêtre
  • Allumer la laser dans cet ordre : Control switch > Waterpump > Air assist > Laser switch
  • Positionnez votre matériel et pensez à régler le focus !
  • Sur RDCAM LaserWork appuyer sur Start en bas à Droite pour lancer la découpe.

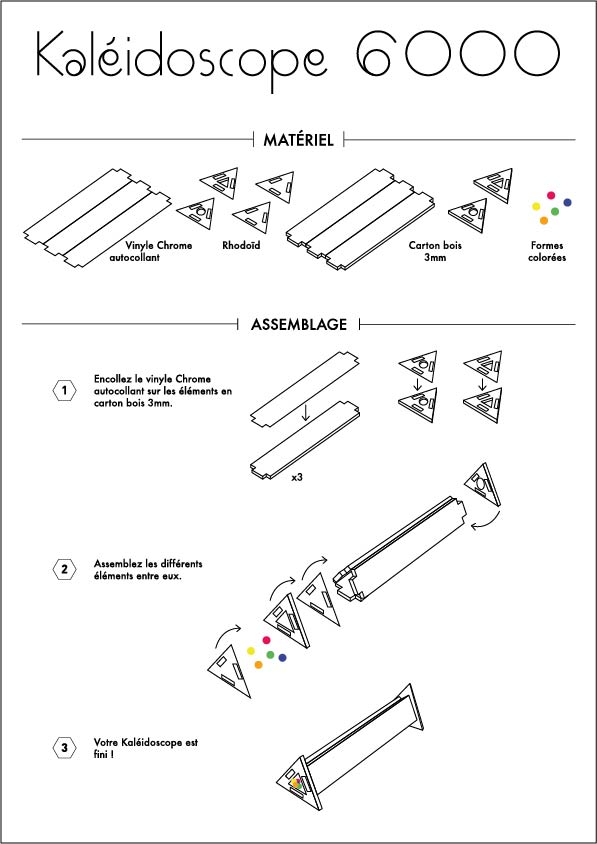

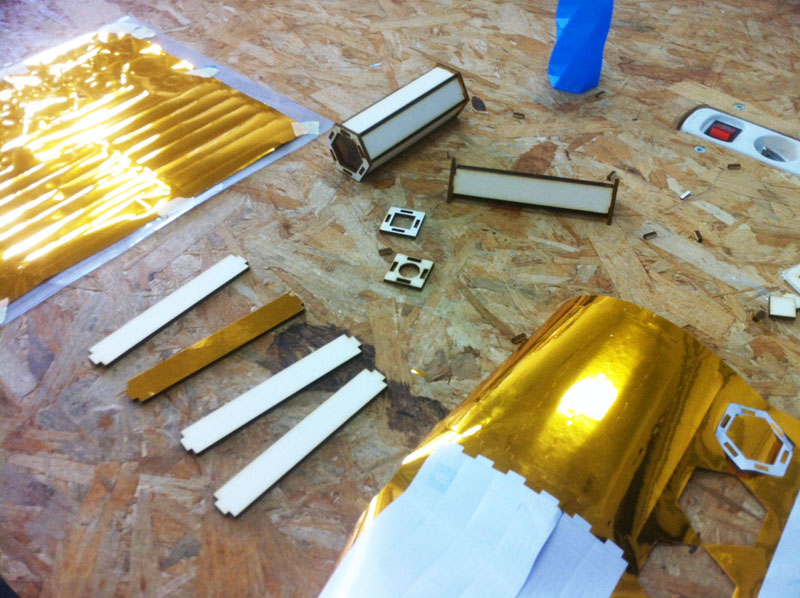

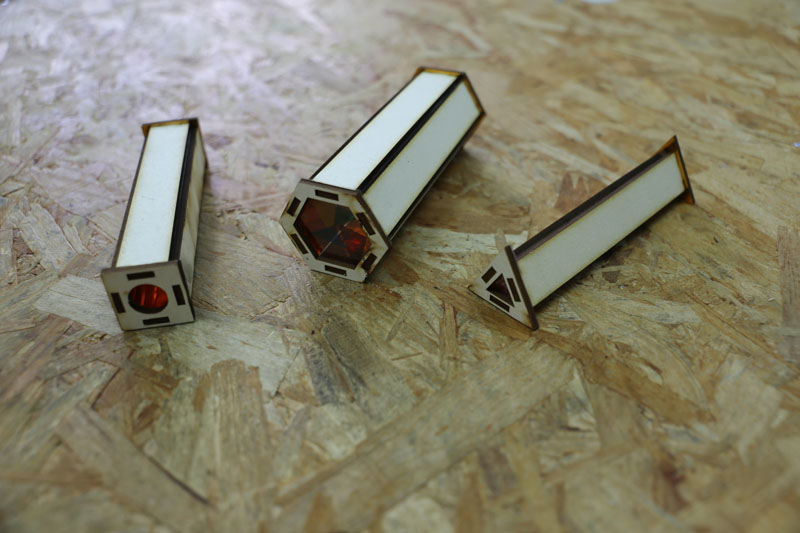

6. Assemblage du Kaléidoscope

7. À vous de fragmenter votre regard
