Atelier Kaléidoscope

Porteur du projet : Clara & Marion
Date : 2016
Licence : CC-by-sa-3.0

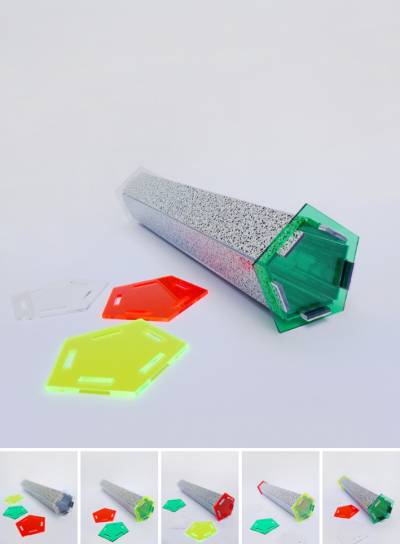

Projet : Projet Kaléidoscope 6000

Description

Un atelier autour du kaléidoscope qui propose de réfléchir à la conception d’un objet qui permet une expérimentation autour de la lumière et les couleurs.

Histoire

Inventé par le physicien écossais Sir David Brewster en 1816 alors qu'il faisait des expériences sur la polarisation de la lumière, le kaléidoscope a été breveté le 27 avril 1818 par Winsor et le 29 mai par Giroux. Le Kaléidoscope eut un grand succès à Paris de 1818 à 1822, en concurrence réelle avec le casse-tête chinois1. Au XIXe siècle le kaléidoscope est un joujou scientifique dans les catalogues d'optique ou encore un outil de prestidigitation voire de magie blanche.

Source : https://fr.wikipedia.org/wiki/Kal%C3%A9idoscope

http://www.idixa.net/Pixa/pagixa-0608191920.html https://etudesphotographiques.revues.org/204

Phénomènes optiques

Le kaléidoscope est un tube formé d’un agencement de miroirs qui contient des fragments de verre colorés, mobiles, aux formes variées. À chaque mouvement, il offre une figure différente. Sa conception repose sur deux principes : les propriétés de réflexion de la lumière et les lois de composition des symétries.

Propriétés de réflexion

La réflexion en optique désigne un des phénomènes qui intervient lors de l'incidence de la lumière sur un matériau. La part de la lumière qui n'est ni absorbée, ni transmise est dite réfléchie. C'est ce phénomène qui explique que l'on voie un objet éclairé par une source (par exemple le soleil ou une lampe) : la lumière émise par la source se réfléchit sur l'objet et vient vers notre œil. Il existe deux types de réflexion de la lumière : spéculaire ou diffuse, suivant la nature du matériau et de l'interface.

Optique géométrique

En optique géométrique, on ne considère que la réflexion spéculaire ; elle obéit aux lois de Snell-Descartes. Le rayon lumineux est dit incident avant d'avoir rencontré la surface réfléchissante, il est dit réfléchi après. Le point de rencontre du rayon incident et de la surface réfléchissante est appelé point d'incidence. Le plan contenant le rayon incident et la normale à la surface réfléchissante au point d'incidence est dit plan d'incidence.

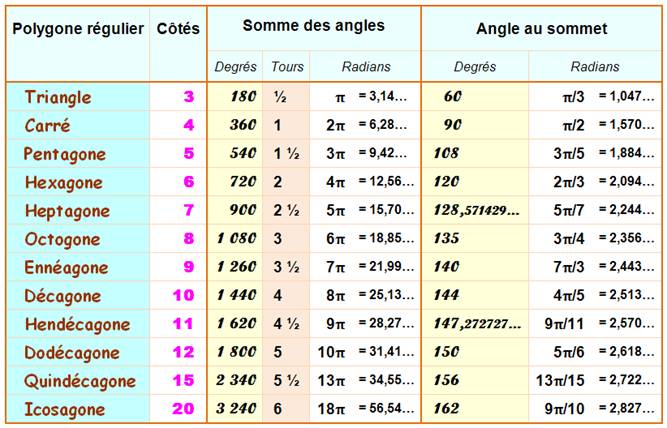

Angles en mathématique

http://villemin.gerard.free.fr/Wwwgvmm/Geometri/angle.htm http://images.math.cnrs.fr/Kaleidoscope.html

Déroulé des ateliers

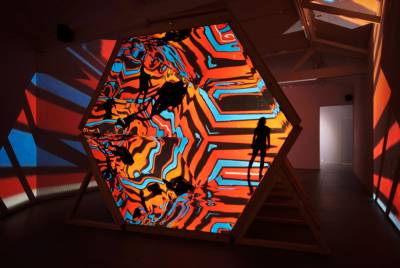

Présentation des artistes et projets qui gravitent autour du kaléidoscope
Les grandes étapes de la fabrication d’un Kaleidoscope
Présentation du matériel nécessaire
Création du dessin vectoriel du kaleidoscope
Découpe du Vinyle autocollant avec la Découpeuse 2D Silhouette Cameo
Découpe du rhodoïd avec la Découpeuse 2D Silhouette Cameo
Découpe du carton bois avec la Découpe laser CO2 50w 50x30cm

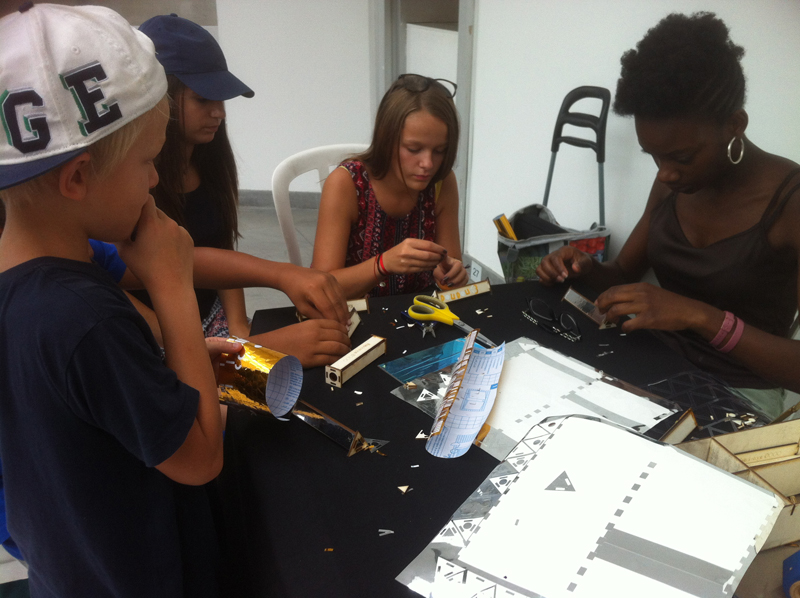

Assemblage du kaléidoscope
En parallèle : Prise photo et étape clé pour la documentation
+ webcam macro pour prise de vue interne du kaleidoscope.

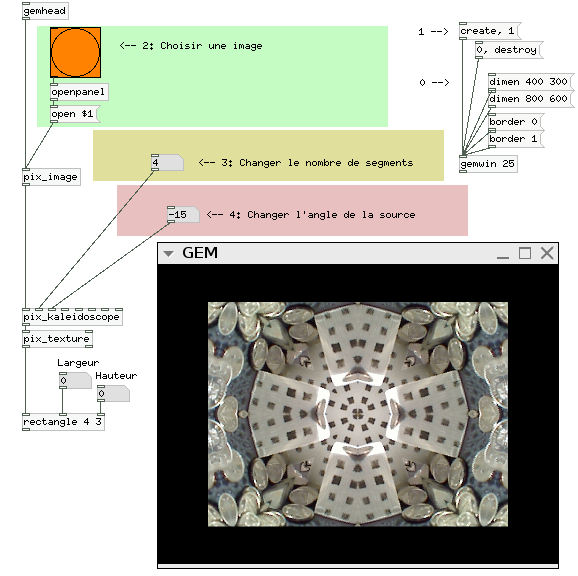

Fragmenter votre regard

Matériels

Vinyle Chrome http://www.adzif.biz/adhesif-au-metre-effet-mirroir,fr,4,VINYL_EFFETCHROME.cfm#VINYL_EFFETCHROME_2
Carton bois 3mm http://www.rougier-ple.fr/cart-bois-80x120.r.html
Rhodoïd
Perle
Vinyle stickers

Outils

Découpeuse 2D Silhouette Cameo
Ciseaux
cutter
planche à découpé
pince a pliage
Découpe laser CO2 50w 50x30cm

Tuto Kaléidoscope

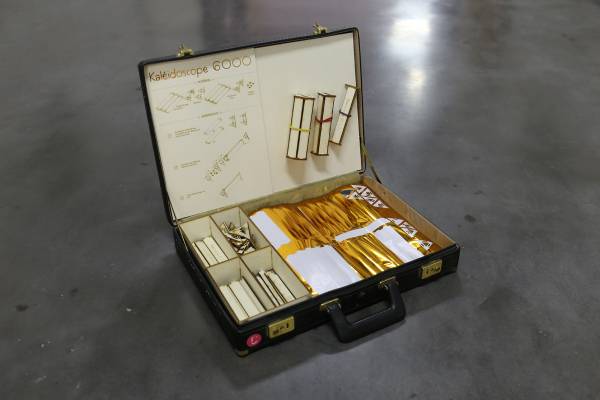

La Malette Kaleidoscope

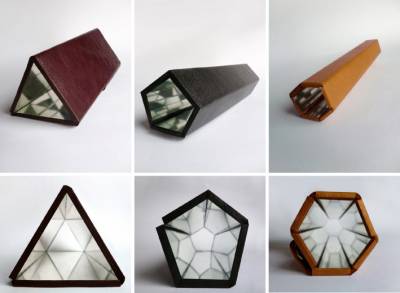

1. Les Kaléidoscopes 6000 réaliser le dessin vectoriel sur Inkscape, Illustrator au format .dxf ou .ai
* Fichier Kaléidoscopes 6000 téléchargeable en .dxf

2. Les Kaléidoscopes 6000 - Découpe vinyle et Rhodoïd

Ouvrir Silhouette studio et importer votre fichier .dxf
On choisi le type de matériel utilisé sur Silhouette Studio® qui nous renseigne sur le réglage a faire sur la lame de cutter
Réglage de la découpe du Vinyle: Vinyle silhouette - 5 et 10 en double découpe - lame en 1
Réglage de la découpe du Rhodoïd: Paillette papier motif - lame en 4

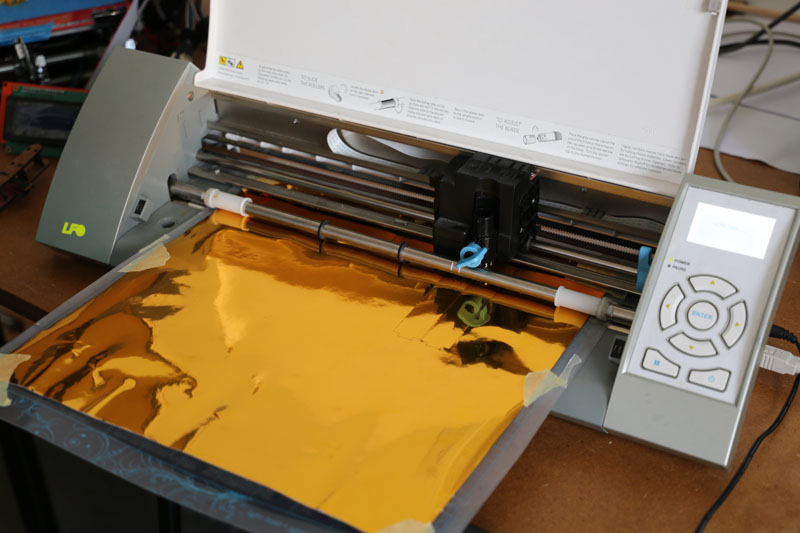

3. Les Kaléidoscopes 6000 - Découpe vinyle et Rhodoïd

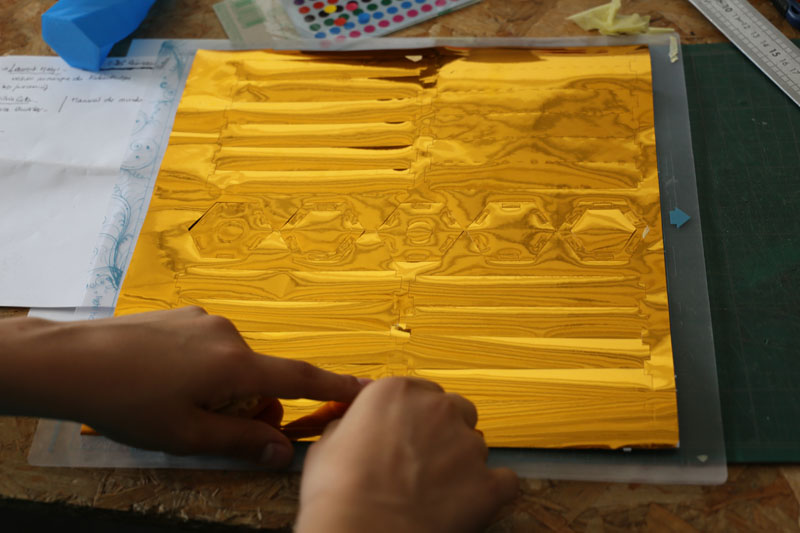

On place et fixe notre matériel sur la planche de découpe de la Silhouette
On insert le planche de découpe dans la machine en pressant le bouton machine Enter sur Load cutting mat
On lance la découpe depuis le logiciel Silhouette Studio

4. Les Kaléidoscopes 6000 - Logiciel découpe laser RDCAM LaserWork

Ouvrir RDCAM LaserWork et importer votre fichier vectoriel dedans (le point vert est la tête de découpe)
Réglage de gravure: CUT 200/vitesse - 40%/power max
Réglage de découpe: CUT 15/vitesse - 80%/power max

5. Les Kaléidoscopes 6000 - Découpe laser carton bois 3mm

Sortir le tube d'extraction de fumée par la fenêtre
Allumer la laser dans cet ordre : Control switch > Waterpump > Air assist > Laser switch
Positionnez votre matériel et pensez à régler le focus !
Sur RDCAM LaserWork appuyer sur Start en bas à Droite pour lancer la découpe.

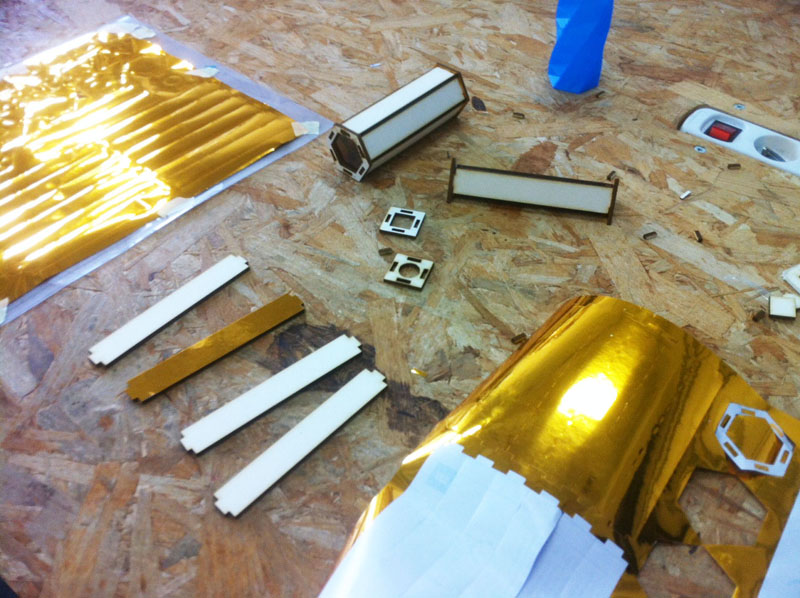

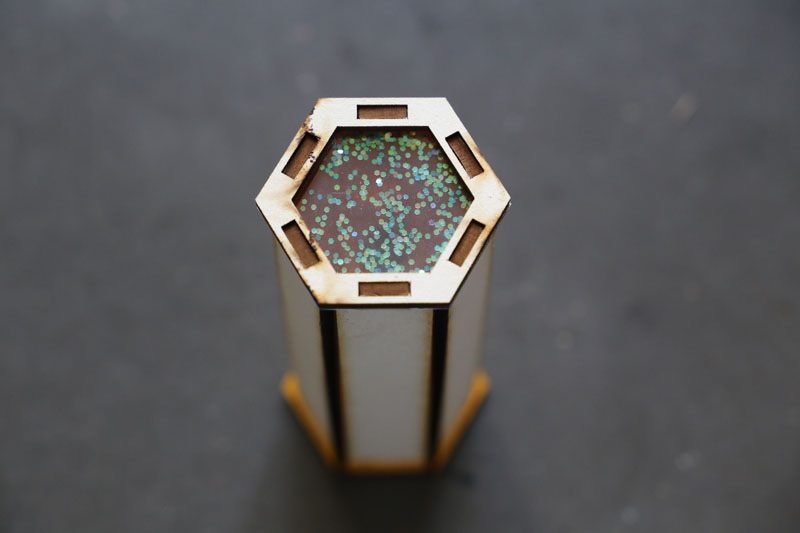

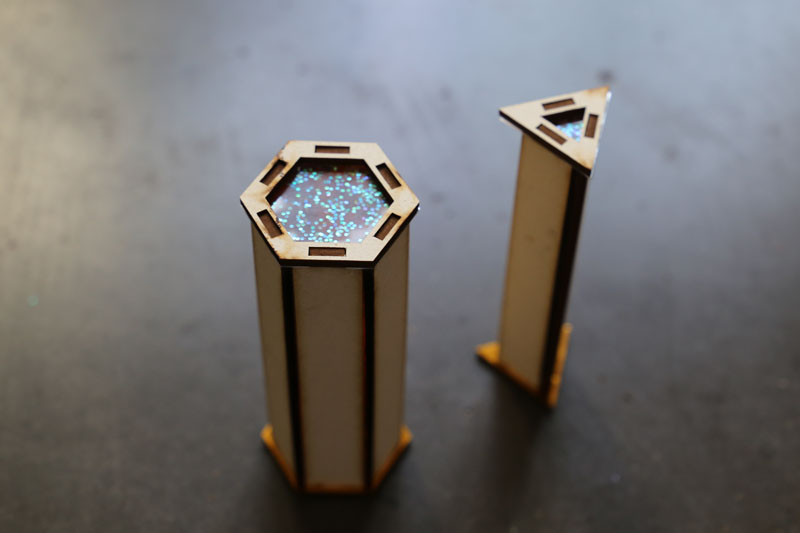

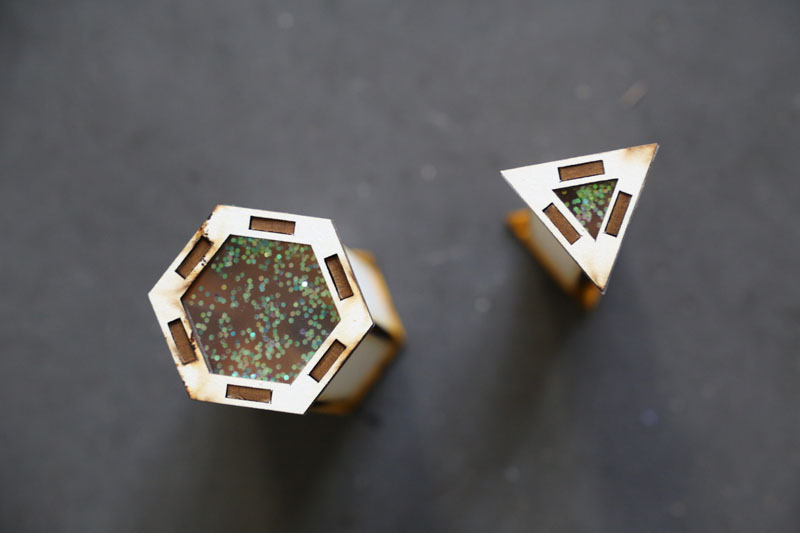

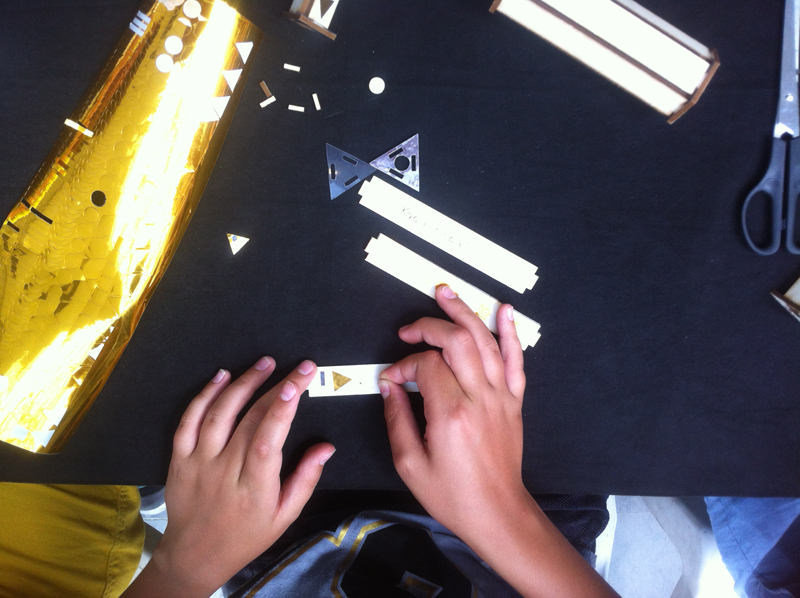

6. Assemblage du Kaléidoscope

7. À vous de fragmenter votre regard

Tuto Kaléidoscope analogique

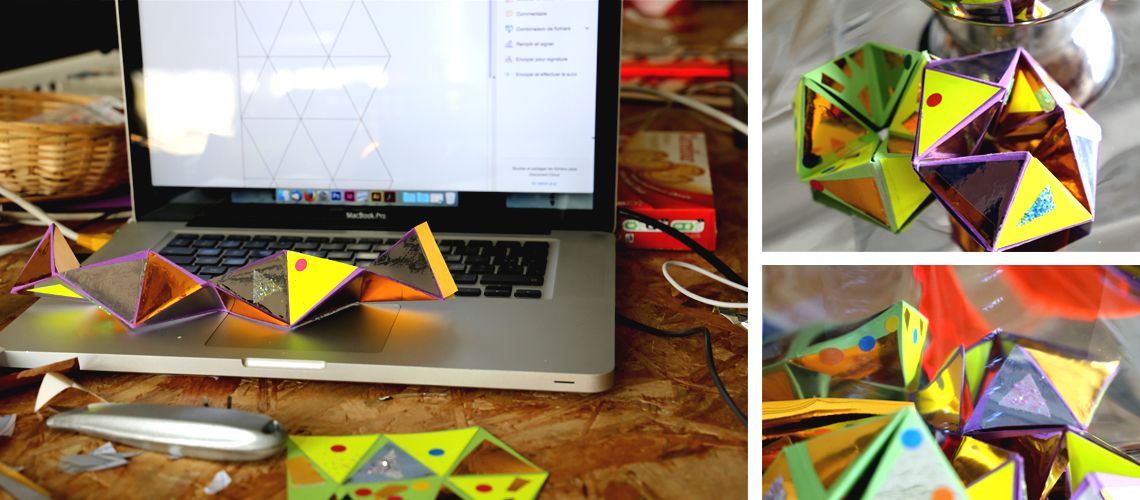

Le Kaleidocyclus (ou hexaflaxagon) est un objet plié un peu hypnotique qui s'enroule dans lui-même. Nous l'avons orné de matières réfléchissantes et colorées pour travailler autour des notions de reflet et de distorsion à l'aide d'un objet analogique. Il y a simplement besoin de papier, de quoi couper et coller (on vous conseille un adhésif double face plutôt que de la colle).

Vous pouvez retrouver le gabarit pour le pliage ici (imprimer sur un A3 pour un Kaléidocycle plus maniable). Le .pdf provient d'un site qui propose un certain nombre d'autres gabarits pour des pliages complexes, à creuser !

Retrouvez un tuto en vidéo ici.
